3 Way วาล์ว Honeywell: ต่อได้ทั้ง Mixing และ Diverting
3 way วาล์ว Honeywell ตัวเดียวกัน ทำไมบางหน้างานต่อแล้วน้ำร้อน-น้ำเย็นผสมกันได้ราบรื่น แต่บางหน้างานต่อแล้วน้ำไหลออกสองทางพร้อมกันจนระบบควบคุมอุณหภูมิเพี้ยนไปหมด เคยเจอปัญหานี้ไหม สาเหตุที่พบบ่อยที่สุดมักไม่ใช่วาล์วเสีย แต่คือการต่อพอร์ตผิดทิศทางระหว่างสองแอปพลิเคชันที่ 3 way วาล์ว Honeywell ตัวเดียวกันทำได้ทั้งคู่ คือ Mixing (ผสมน้ำ) และ Diverting (แบ่งน้ำ) บทความนี้พาไปดูหลักการทำงานของวาล์ว 3 ทาง Honeywell ทั้งสองรูปแบบ พร้อมสเปกจริงของรุ่น VC4043 Series ตัวอย่างการต่อใช้งาน วิธีเลือกขนาด และตารางแก้ปัญหาการต่อผิดทิศที่พบบ่อยที่สุดหน้างาน สำหรับช่างและวิศวกรที่ต้องเลือกและติดตั้งวาล์วชนิดนี้ในระบบชิลเลอร์หรือ FCU
3 Way วาล์ว Honeywell คืออะไร มีหลักการทำงานอย่างไร
3 way วาล์ว Honeywell คือวาล์วควบคุมการไหลที่มีสามพอร์ตต่อท่อ เรียกว่าพอร์ต A พอร์ต B และพอร์ต AB โดยมี actuator (หัวขับ) ทำหน้าที่หมุนก้านวาล์วเพื่อเปิด-ปิดทางไหลภายในตามสัญญาณควบคุมที่ได้รับจากเทอร์โมสตัทหรือระบบ BMS กลไกการทำงานสรุป ได้ประมาณนี้
สัญญาณควบคุม (Thermostat for heat/cool) → actuator หมุนก้านวาล์ว → คาร์ทริดจ์ภายในตัววาล์วเลื่อนเปิดพอร์ต A และปิดพอร์ต B (หรือสลับกัน) → น้ำไหลผ่านตามทิศทางที่พอร์ตเปิดอยู่ในขณะนั้น

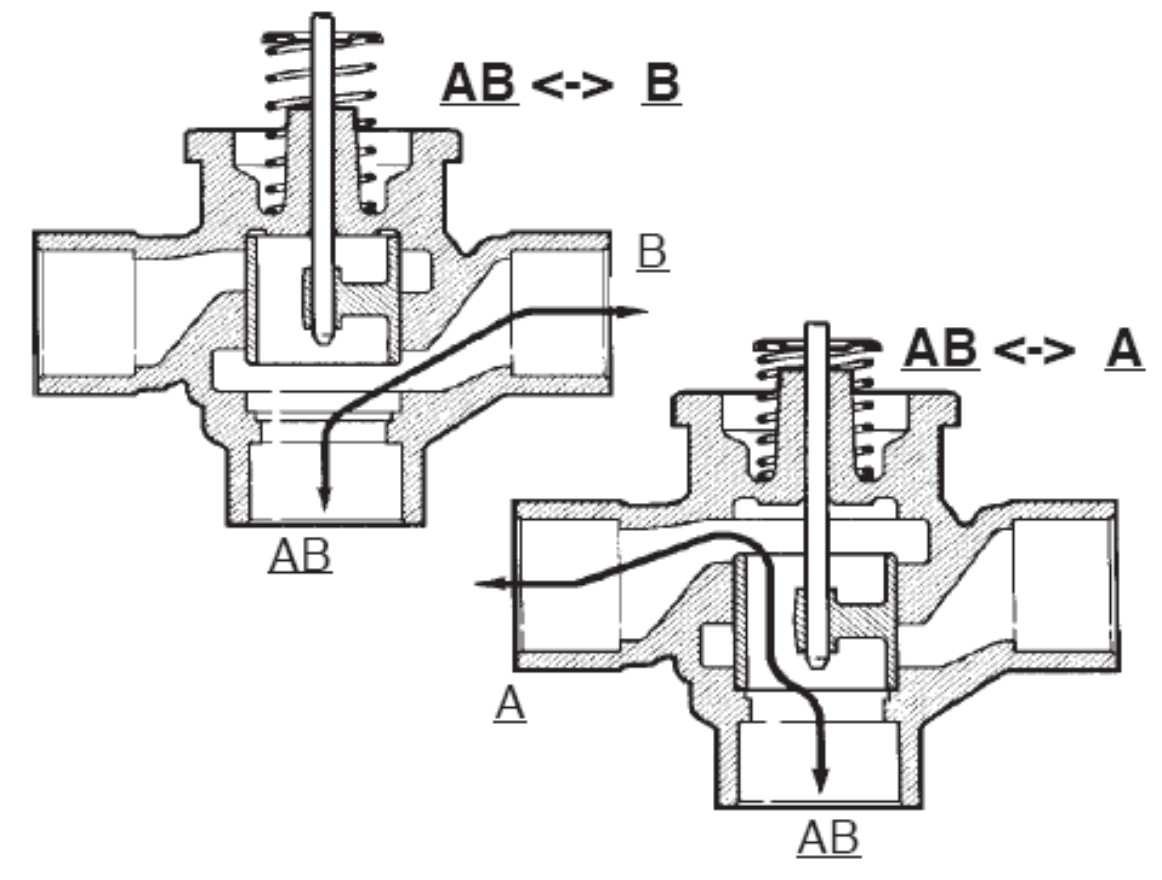

ภาพหลักการสั่งงาน วาล์ว 3 ทาง
ตัวอย่างจริงคือ Honeywell VC4043 Series ซึ่งเป็นวาล์ว 3 ทางชนิด Spring Return (On/Off) ใช้ในระบบ Heating และ Air Conditioning เพื่อควบคุมการไหลของ heat transfer fluid ทั้งน้ำร้อนและน้ำเย็น รวมถึงรองรับสารละลาย glycol ได้สูงสุด 50% จุดเด่นของกลไก spring return คือเมื่อไฟดับหรือสัญญาณควบคุมหายไป สปริงภายในจะดันก้านวาล์วให้เด้งกลับตำแหน่งเดิมโดยอัตโนมัติ ซึ่งเป็นทั้งฟังก์ชันด้านความปลอดภัยและการประหยัดพลังงาน

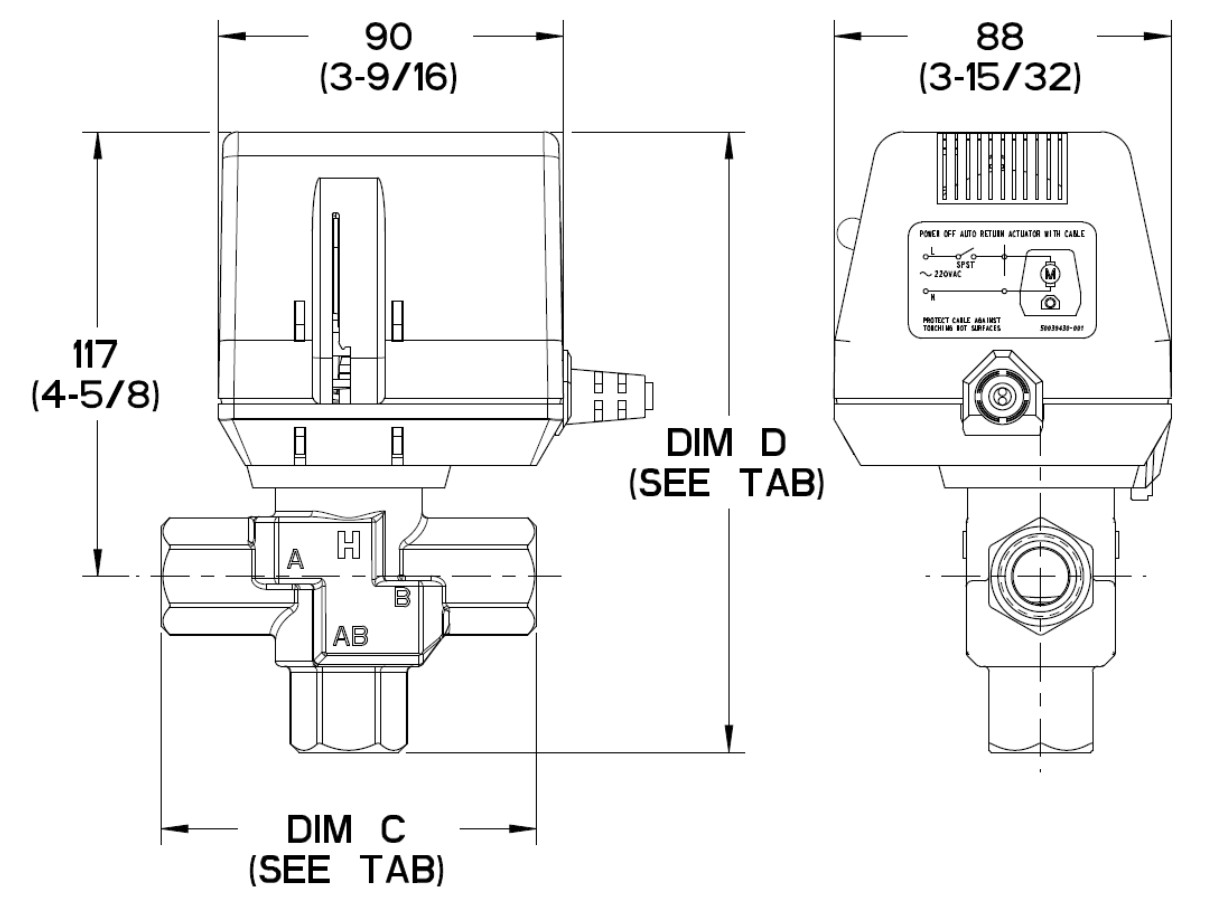

ภาพโครงสร้าง 3 way วาล์ว
ข้อสำคัญ: คำว่า “3 ทาง” หมายถึงจำนวนพอร์ตต่อท่อเท่านั้น ไม่ได้บอกว่าวาล์วตัวนั้นถูกต่อใช้งานแบบ Mixing หรือ Diverting อยู่ ณ ขณะนั้น การจะรู้ว่าวาล์วกำลังทำหน้าที่ผสมน้ำหรือแบ่งน้ำ ต้องดูจากทิศทางการต่อท่อหน้างานเป็นหลัก ไม่ใช่ดูจากชื่อรุ่นเพียงอย่างเดียว
Mixing Application: ผสมน้ำสองสายเข้าทางออกเดียว
Mixing application คือการต่อให้น้ำไหลเข้าวาล์ว 3 ทางจากสองทิศทาง คือพอร์ต A และพอร์ต B แล้วไหลออกรวมกันเป็นทางเดียวที่พอร์ต AB ใช้งานหลักคือผสมน้ำร้อนกับน้ำเย็นสองสาย หรือผสมน้ำจากวงจรหลักกับน้ำที่ไหลผ่านบายพาสให้ได้อุณหภูมิผสมตามที่ต้องการก่อนส่งเข้าโหลด เช่น คอยล์ AHU หรือ FCU
ในระบบ Mixing วาล์วจะทำหน้าที่ปรับสัดส่วนการเปิดของพอร์ต A และ B ให้สัมพันธ์กันแบบผกผัน เมื่อพอร์ต A เปิดมากขึ้น พอร์ต B จะปิดลงตามสัดส่วน เพื่อรักษาอัตราการไหลรวมที่ออกทาง AB ให้ค่อนข้างคงที่ ตัวอย่างสินค้าที่ ckaircond.com วางขายสำหรับงาน 3 Way Mixing โดยเฉพาะคือ Honeywell V5329 3-Way Control Valve ซึ่งเป็นวาล์วโกลบหน้าแปลนตัวเรือนเหล็กหล่อ ขนาด 2-1/2 นิ้วและ 3 นิ้ว ระบุการใช้งานเป็น Mixing Valve ชัดเจนบนหน้าสินค้า เหมาะกับระบบชิลเลอร์ขนาดใหญ่ที่ต้องผสมน้ำในท่อเมนขนาดโต

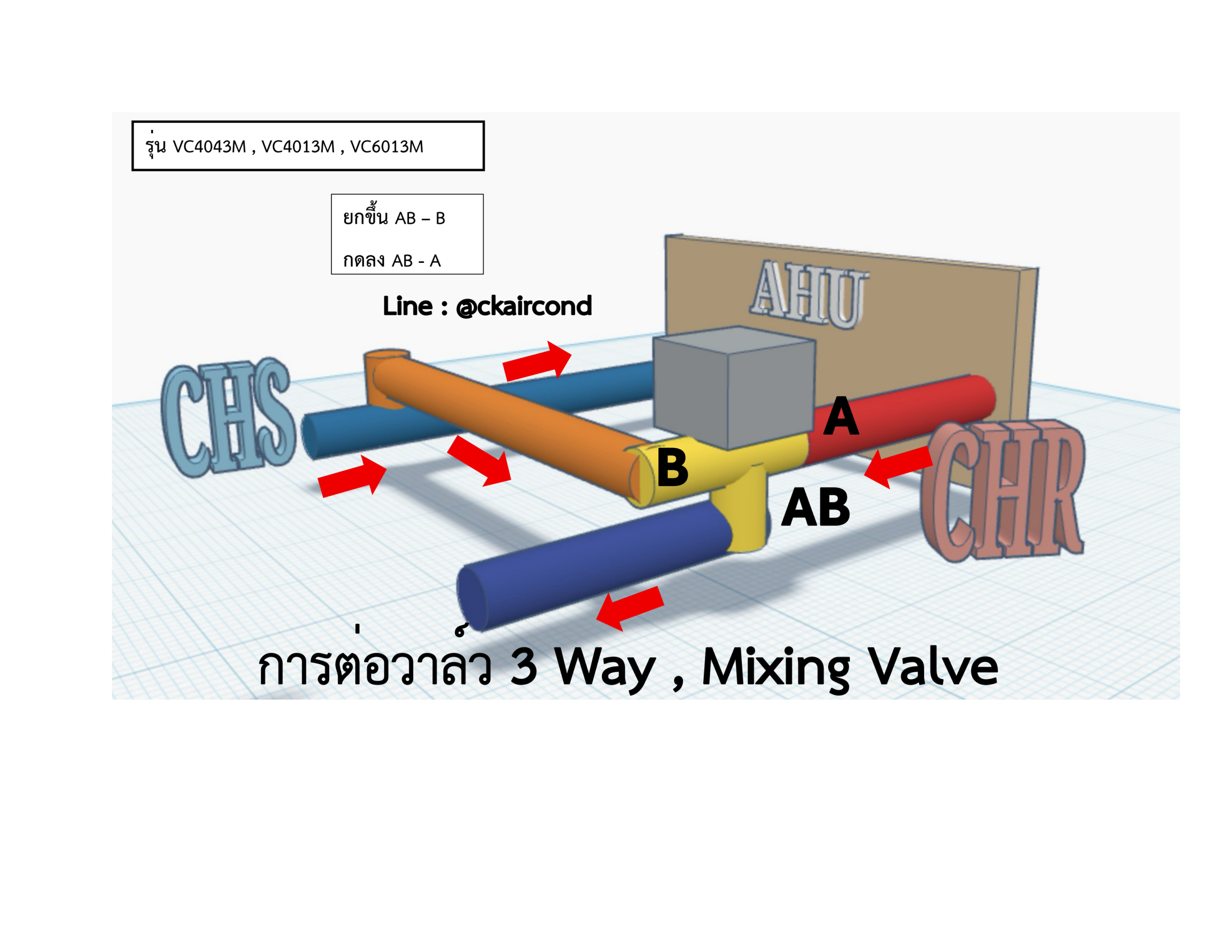

วงจรการต่อวาล์ว 3 ทางแบบผสม
ข้อควรระวัง: การต่อ Mixing ที่ถูกต้องต้องมีทางเข้าจริงสองเส้นมาบรรจบที่วาล์ว หากหน้างานมีเพียงทางเข้าเดียวแต่ต่อ Mixing valve เข้าไปโดยเข้าใจผิด ระบบจะไม่มีน้ำสายที่สองมาผสม และวาล์วจะทำหน้าที่เพียงเปิด-ปิดทางเดียวเท่านั้น ไม่ได้ผสมน้ำได้จริงตามที่ออกแบบไว้
Diverting Application: แบ่งน้ำทางเข้าเดียวออกสองทาง
Diverting application คือการต่อกลับทิศทางจาก Mixing ให้น้ำไหลเข้าทางพอร์ต AB เพียงทางเดียว แล้วให้วาล์วแบ่ง/เบนทิศทางการไหลออกไปทางพอร์ต A หรือพอร์ต B ใช้งานหลักคือส่งน้ำจากวงจรหลักไปยังโหลดคนละจุด เช่น เบนน้ำร้อนไปยังคอยล์หนึ่งในช่วง call for heat และเบนไปยังบายพาสหรือคอยล์อีกจุดในช่วงที่ไม่มีความต้องการ
Honeywell VC4043 Series อธิบาย checkout logic ของการทำงานแบบ Diverting ไว้ชัดเจนว่า เมื่อมีการเรียกความร้อน (call for heat) พอร์ต A จะเปิดและพอร์ต B จะปิด ส่วนเมื่อความต้องการลดลงหรือไฟดับ สปริงจะดันให้พอร์ต A ปิดและพอร์ต B เปิดแทน ลักษณะนี้ทำให้น้ำที่เข้ามาทาง AB ถูกเบนไปยังปลายทางที่ถูกต้องตามสถานะการควบคุมโดยอัตโนมัติ แม้ไฟดับกะทันหัน

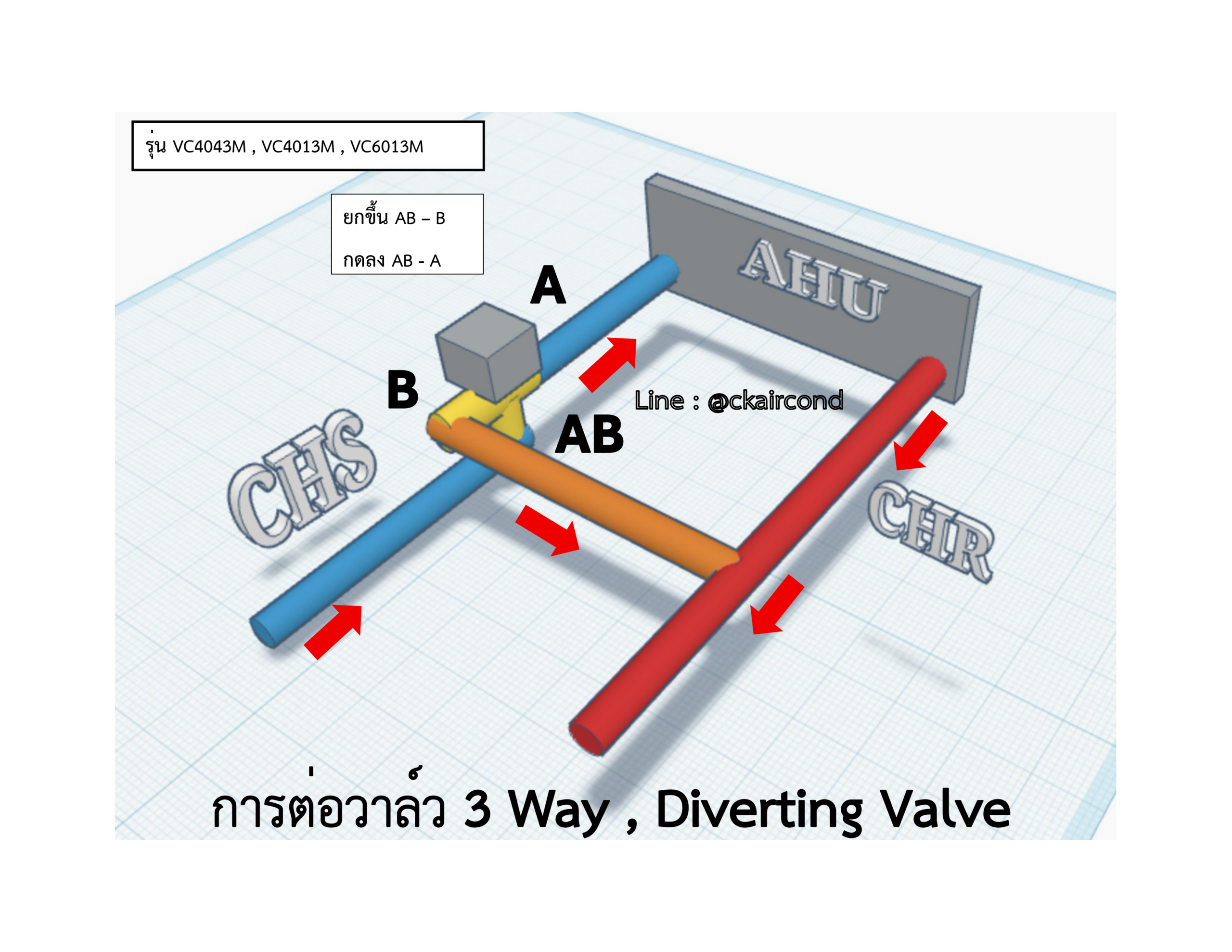

วงจรการต่อวาล์ว 3 ทางแบบแบ่งน้ำ หรือ Deverting
ไม่ได้หมายความว่าวาล์ว 3 ทางทุกรุ่นจะเหมาะกับงาน Diverting เสมอไป วาล์วบางรุ่นถูกออกแบบมาเน้นการผสมน้ำที่แรงดันตกคร่อมต่ำโดยเฉพาะ การนำไปต่อแบบ Diverting ในระบบที่มีแรงดันตกคร่อมสูงกว่าค่าที่วาล์วรองรับ อาจทำให้เกิดเสียงดังจากการไหลปั่นป่วนหรือคาร์ทริดจ์สึกเร็วกว่าปกติ จึงควรตรวจสอบค่า Pressure Differential สูงสุดจาก datasheet ก่อนต่อใช้งานทุกครั้ง
วาล์วตัวเดียวกัน ต่อกลับด้านได้ทั้ง Mixing และ Diverting
ประเด็นสำคัญที่ต้องเข้าใจคือ วาล์ว 3 ทาง Honeywell อย่าง VC4043 Series ไม่ใช่วาล์วคนละรุ่นสำหรับ Mixing กับ Diverting แต่เป็นวาล์วตัวเดียวกันที่ติดตั้งกลับทิศทางกันได้ ขึ้นอยู่กับว่าหน้างานต้องการให้น้ำไหลเข้าทาง AB แล้วออกสองทาง (Diverting) หรือไหลเข้าสองทางแล้วออกทาง AB (Mixing) ตัวเรือนวาล์วและคาร์ทริดจ์ภายในเหมือนกันทุกประการ ต่างกันแค่ทิศทางการต่อท่อที่หน้างานเท่านั้น
ข้อสำคัญ: ไม่ได้หมายความว่าวาล์ว 3 ทางทุกยี่ห้อหรือทุกซีรีส์จะสลับใช้งาน Mixing/Diverting ได้เหมือนกันหมด อย่างวาล์ว Honeywell V5329 ที่ ckaircond.com วางขาย ถูกระบุการใช้งานไว้ชัดเจนว่าเป็น 3 Way Mixing Valve เท่านั้น ไม่ได้มีการรับรอง Diverting application เหมือน VC4043 Series ดังนั้นก่อนจะสรุปว่าวาล์วรุ่นใดต่อกลับด้านได้ทั้งสองแบบ ต้องตรวจสอบจาก datasheet ของรุ่นนั้น ๆ โดยตรง ไม่ควรเหมาว่าวาล์ว 3 ทางทุกตัวทำได้เหมือนกัน
วาล์ว VC4043 Series ยังมีวาล์ว 2 ทาง (On/Off) ในตระกูลเดียวกันอย่าง Honeywell VC4043AJ1000T ขนาด 3/4 นิ้ว ใช้กลไก spring return แบบเดียวกัน แต่มีพอร์ตต่อท่อเพียงสองพอร์ตสำหรับเปิด-ปิดทางเดียว เหมาะเป็นทางเลือกเมื่อหน้างานต้องการแค่เปิด-ปิดวงจรน้ำ ไม่ต้องผสมหรือแบ่งทิศทางการไหล
สเปกทางเทคนิคของ Honeywell VC4043 Series (ตัวอย่างวาล์ว 3 ทาง Spring Return)
ตารางด้านล่างสรุปสเปกของ Honeywell VC4043 Series ซึ่งเป็นวาล์ว 3 ทาง Spring Return On/Off ที่ใช้ต่อได้ทั้ง Mixing และ Diverting ตามที่อธิบายไว้ข้างต้น
| รายการ | ค่าสเปก |
|---|---|
| แรงดันไฟเลี้ยง | 220V ±10%, 50/60Hz |
| สัญญาณควบคุม | On/Off (SPST/SPDT controller) |
| กำลังไฟ | สูงสุด 6.5W @220V 50Hz / สูงสุด 6W @220V 60Hz |
| เสียงมอเตอร์ | 53–56 dB |
| เวลาเปิด/ปิด | เปิดใน 35 วินาที @50Hz, ปิดสูงสุด 10 วินาที (ที่ 60Hz เร็วกว่าประมาณ 20%) |
| อุณหภูมิแวดล้อมขณะใช้งาน | 0–65°C |
| อุณหภูมิแวดล้อมขณะเก็บ | -40 ถึง +65°C |
| อุณหภูมิของไหล | 1–95°C |
| แรงดันตกคร่อมสูงสุด (Pressure Differential) | 4 bar (60 psi) |
| แรงดันใช้งาน (Static) | 20 bar (300 psi) |
| แรงดันแตก (Burst) | 100 bar (1500 psi) |
| วัสดุตัวเรือน | Bronze |
| วัสดุคาร์ทริดจ์ | Ryton™ / Noryl™ |
| โอริง | EPDM rubber |
| ก้านวาล์ว | Stainless steel, ระยะชัก (stem travel) 10 มม. |
| สายไฟในตัว | ยาว 1 เมตร |
| ขั้วต่อท่อ | BSPP internal thread ทุกรุ่น |
รุ่นย่อย 3 ทางที่มีจำหน่ายแบ่งตามขนาดท่อและค่า Cv/Kvs ดังนี้
| รุ่น (Model) | ขนาด Size | Cv | Kvs |
|---|---|---|---|
| VC4043ME6000T | DN15 (1/2″) | 3.4 | 2.9 |
| VC4043MH6000T | DN20 (3/4″) | 7.0 | 6.1 |
| VC4043MP6000T | DN25 (1″) | 7.7 | 6.7 |
สเปกชุดนี้ใช้ได้กับทั้งการต่อแบบ Mixing และ Diverting เพราะเป็นคุณสมบัติของตัววาล์วเอง ไม่ได้เปลี่ยนไปตามทิศทางการต่อท่อ แต่ค่า Cv/Kvs ที่ใช้คำนวณอัตราการไหลจริงควรอ้างอิงจากเส้นทางน้ำที่ไหลผ่านจริงในแต่ละแอปพลิเคชัน เพราะลักษณะการไหลผ่านพอร์ต A-AB หรือ B-AB อาจมีค่าสัมประสิทธิ์การไหลที่ต่างจากค่าที่ระบุเล็กน้อยในบางรุ่น จึงควรตรวจสอบกราฟ flow characteristic จาก datasheet ประกอบการคำนวณเสมอ
สถานการณ์จำลอง: เลือกวาล์ว 3 ทางสำหรับวง FCU ผสมน้ำเย็น
สมมติหน้างานต้องเลือกวาล์ว 3 ทาง Honeywell สำหรับต่อแบบ Mixing เข้ากับคอยล์ FCU ขนาดเล็กในอาคารสำนักงาน มีขั้นตอนคำนวณคร่าว ๆ ดังนี้
- วัดแรงดันตกคร่อมที่ต้องการควบคุม (available pressure differential) หน้างานได้ประมาณ 1.5 bar ซึ่งต่ำกว่าค่าสูงสุดที่ VC4043 Series รองรับที่ 4 bar (60 psi) จึงอยู่ในช่วงใช้งานปกติของวาล์วรุ่นนี้
- คำนวณอัตราการไหลที่ต้องการแล้วเทียบกับค่า Cv ของแต่ละไซซ์ หากต้องการอัตราการไหลปานกลางในท่อขนาด 3/4 นิ้ว รุ่น VC4043MH6000T ที่มีค่า Cv 7.0 / Kvs 6.1 มักเพียงพอ (ราคาจำหน่ายที่ ckaircond.com อยู่ที่ 5,200 บาท จากราคาปกติ 5,564 บาท) แต่ถ้าท่อเมนเป็นขนาด 1 นิ้วและต้องการอัตราการไหลสูงกว่านั้น ควรพิจารณารุ่น VC4043MP6000T ที่ Cv 7.7 / Kvs 6.7 แทน (ราคา 4,300 บาท จากราคาปกติ 4,601 บาท)
- ตรวจอุณหภูมิน้ำเย็นที่ใช้งานจริง เช่น น้ำเย็นจ่ายที่ 7°C และน้ำกลับที่ 12°C ซึ่งอยู่ในช่วงอุณหภูมิของไหลที่ VC4043 Series รองรับคือ 1–95°C จึงไม่มีปัญหาเรื่องช่วงอุณหภูมิใช้งาน แต่ถ้าระบบผสม glycol เพื่อกันตกผลึกในบางพื้นที่ ต้องควบคุมสัดส่วน glycol ไม่เกิน 50% ตามที่ระบุในสเปก
การคำนวณข้างต้นเป็นเพียงตัวอย่างประกอบความเข้าใจ ตัวเลขอัตราการไหลและแรงดันจริงของแต่ละหน้างานอาจแตกต่างกันไปตามความยาวท่อ จำนวนข้อต่อ และโหลดจริงของคอยล์ จึงควรให้วิศวกรระบบคำนวณ pressure drop ทั้งวงจรก่อนสรุปเลือกไซซ์วาล์วเสมอ ไม่ควรอ้างอิงจากตัวอย่างนี้โดยตรง
การติดตั้งและข้อควรระวังหน้างาน
การติดตั้งวาล์ว VC4043 Series ทำได้หลายมุมองศา แต่มีข้อจำกัดสำคัญคือห้ามให้ actuator อยู่ต่ำกว่าระดับแนวนอนของตัวบอดี้วาล์ว เพื่อป้องกันความชื้นหรือหยดน้ำสะสมเข้าไปในตัวหัวขับ นอกจากนี้ actuator ของ VC4043 Series ยังถอดประกอบใหม่ได้ 4 ทิศทางเพื่อความสะดวกในการเดินสายไฟหน้างาน โดยไม่จำเป็นต้องระบายน้ำในระบบทิ้ง ตราบใดที่ตัว valve body และคาร์ทริดจ์ยังคงอยู่ในแนวท่อเดิม
อีกจุดที่ต้องระวังคือชนิดสารเติมแต่งในน้ำระบบ ห้ามใช้สารเติมแต่งหม้อน้ำที่มีส่วนผสมของ petroleum-based, mineral oil, hydrocarbon หรือ ethylene glycol acetate เพราะจะทำปฏิกิริยากับวัสดุโอริง EPDM และคาร์ทริดจ์ Ryton™/Noryl™ ภายในวาล์ว สารที่ใช้ได้อย่างปลอดภัยคือ diethylene glycol, ethylene glycol หรือ propylene glycol โดยเจือจางด้วยน้ำอย่างน้อย 50%
เมื่อคาร์ทริดจ์ภายในเสื่อมสภาพจากการใช้งานนาน ๆ Honeywell มีอะไหล่คาร์ทริดจ์สำรองรุ่น 40004802-060 สำหรับเปลี่ยนโดยไม่ต้องเปลี่ยนวาล์วทั้งตัว และมีประแจเฉพาะรุ่น 40007029-002 สำหรับถอด-ใส่คาร์ทริดจ์อย่างถูกวิธี การใช้เครื่องมือที่ไม่ใช่ประแจเฉพาะรุ่นอาจทำให้เกลียวหรือขอบคาร์ทริดจ์เสียหายจนซีลน้ำไม่สนิท
ข้อจำกัดที่ควรทราบคือ คำแนะนำการติดตั้งข้างต้นอ้างอิงจากสเปกของ VC4043 Series โดยเฉพาะ วาล์ว 3 ทางรุ่นอื่นของ Honeywell หรือแบรนด์อื่นอาจมีข้อกำหนดมุมติดตั้งและวัสดุที่ทนสารเคมีต่างกัน จึงควรตรวจสอบคู่มือติดตั้งของรุ่นที่ใช้จริงก่อนทุกครั้ง
Troubleshooting: ต่อผิดทิศ Mixing/Diverting
ปัญหาที่พบบ่อยที่สุดในหน้างานคือการต่อวาล์ว 3 ทางผิดทิศทางระหว่าง Mixing กับ Diverting ตารางด้านล่างสรุปอาการและจุดที่ควรตรวจสอบเบื้องต้น
| อาการที่พบ | จุดที่ควรตรวจสอบ |
|---|---|
| น้ำไหลออกทาง AB แรงผิดปกติหรือไม่มีการผสม | ตรวจว่าต่อ AB เป็นทางออกจริงหรือไม่ หากหน้างานต้องการ Mixing ต้องมีน้ำเข้าจริงทั้งพอร์ต A และ B ไม่ใช่เข้าทางเดียว |
| อุณหภูมิน้ำผสมไม่นิ่ง แกว่งขึ้นลงตลอดเวลา | ตรวจสัดส่วนอัตราการไหลของสองสายที่เข้าพอร์ต A และ B ว่าใกล้เคียงกับที่ออกแบบไว้หรือไม่ และตรวจสัญญาณควบคุมจากเทอร์โมสตัทว่าเสถียรหรือไม่ |
| โหลดปลายทางได้รับน้ำพร้อมกันทั้งสองจุดทั้งที่ควรมีแค่จุดเดียว (กรณี Diverting) | ตรวจว่าน้ำเข้าจริงทางพอร์ต AB เพียงทางเดียว ไม่ใช่ต่อสลับให้เข้าทาง A หรือ B โดยไม่ตั้งใจ |
| วาล์วมีเสียงดังปั่นป่วนขณะเปิด-ปิด | ตรวจค่าแรงดันตกคร่อมจริงหน้างานเทียบกับค่าสูงสุดที่วาล์วรองรับ (4 bar สำหรับ VC4043 Series) หากเกินค่านี้ควรพิจารณาลดแรงดันหรือเปลี่ยนไซซ์ |
| ไฟดับแล้ววาล์วไม่เด้งกลับตำแหน่งปกติ | ตรวจสภาพสปริงและคาร์ทริดจ์ภายใน หากสึกหรอควรเปลี่ยนคาร์ทริดจ์รุ่น 40004802-060 ด้วยประแจเฉพาะรุ่น 40007029-002 |
ตารางนี้ครอบคลุมเฉพาะอาการที่เกี่ยวกับทิศทางการต่อ Mixing/Diverting และสภาพวาล์วเบื้องต้นเท่านั้น หากตรวจตามตารางแล้วอาการยังไม่หาย ควรพิจารณาปัญหาที่จุดอื่นของระบบ เช่น ปั๊มน้ำ บาลานซิ่งวาล์ว หรือสัญญาณควบคุมจากระบบ BMS ประกอบด้วย ไม่ควรสรุปว่าเป็นความผิดปกติของวาล์ว 3 ทางเพียงอย่างเดียว
คำถามที่พบบ่อย (FAQ)
3-way valve กับ 2-way valve ต่างกันอย่างไร
วาล์ว 3 ทาง (3-way valve) มีสามพอร์ตต่อท่อคือ A, B และ AB ใช้ควบคุมทิศทางการไหลได้ทั้งแบบผสมน้ำสองสาย (Mixing) หรือแบ่งน้ำออกสองทาง (Diverting) ส่วนวาล์ว 2 ทาง (2-way valve) เช่น Honeywell VC4043AJ1000T มีเพียงสองพอร์ตสำหรับเปิด-ปิดทางไหลทางเดียว ไม่สามารถผสมหรือแบ่งทิศทางน้ำได้ เหมาะกับงานที่ต้องการแค่ตัดหรือปล่อยน้ำเข้าวงจรเท่านั้น
Mixing valve กับ Diverting valve เลือกใช้แบบไหนดี
การเลือกขึ้นอยู่กับลักษณะวงจรน้ำหน้างานเป็นหลัก หากหน้างานมีน้ำสองสายที่ต้องผสมให้ได้อุณหภูมิตามต้องการก่อนเข้าโหลดเดียว ให้ต่อแบบ Mixing โดยรับน้ำเข้าทางพอร์ต A และ B แล้วออกทาง AB หากหน้างานมีน้ำสายเดียวแต่ต้องแบ่งไปยังโหลดคนละจุดตามสถานะควบคุม ให้ต่อแบบ Diverting โดยรับน้ำเข้าทางพอร์ต AB แล้วออกทาง A หรือ B วาล์วรุ่นที่รองรับทั้งสองแบบอย่าง Honeywell VC4043 Series ใช้ตัวเดียวกันได้ เพียงสลับทิศทางการต่อท่อตามที่ต้องการ
วาล์ว 3 ทาง Honeywell ต่อกลับด้านได้ไหม
วาล์ว 3 ทางรุ่นที่ระบุรองรับทั้ง Mixing และ Diverting เช่น Honeywell VC4043 Series ต่อกลับด้านได้จริง เพราะตัวเรือนและคาร์ทริดจ์ภายในเหมือนกันทุกประการ ต่างกันแค่ทิศทางการต่อท่อหน้างาน แต่วาล์ว 3 ทางบางรุ่นที่ผู้ผลิตระบุไว้ชัดเจนว่าเป็น Mixing Valve เท่านั้น เช่น Honeywell V5329 ไม่ควรนำไปต่อแบบ Diverting โดยไม่ตรวจสอบ datasheet ก่อน เพราะอาจไม่ได้ผ่านการรับรองประสิทธิภาพในทิศทางนั้น
Cv กับ Kvs ของวาล์วต่างกันอย่างไร
Cv และ Kvs ต่างเป็นค่าสัมประสิทธิ์การไหลของวาล์วที่บอกความสามารถในการปล่อยให้ของไหลผ่านได้มากน้อยเพียงใด แต่ใช้หน่วยคนละระบบ Cv เป็นหน่วยอิมพีเรียล วัดเป็นอัตราการไหลหน่วยแกลลอนต่อนาที (GPM) ที่ทำให้เกิดแรงดันตกคร่อม 1 psi ส่วน Kvs เป็นหน่วยเมตริก วัดเป็นลูกบาศก์เมตรต่อชั่วโมง (m³/h) ที่ทำให้เกิดแรงดันตกคร่อม 1 bar ค่าทั้งสองแปลงกันได้โดยประมาณด้วยอัตราส่วน Cv ≈ 1.156 × Kvs เช่น VC4043MH6000T มีค่า Cv 7.0 และ Kvs 6.1 ซึ่งสอดคล้องกับอัตราส่วนนี้
สรุป: เข้าใจทิศทางการต่อ ก่อนเลือกวาล์ว 3 ทาง Honeywell
3 way วาล์ว Honeywell อย่าง VC4043 Series เป็นวาล์วตัวเดียวที่ต่อใช้งานได้ทั้ง Mixing (รับน้ำเข้าสองทางที่ A และ B ออกทางเดียวที่ AB) และ Diverting (รับน้ำเข้าทางเดียวที่ AB แบ่งออกสองทางที่ A หรือ B) โดยไม่ต้องเปลี่ยนวาล์วคนละรุ่น เพียงต่อท่อหน้างานให้ถูกทิศทางตามแอปพลิเคชันที่ต้องการ พร้อมเลือกไซซ์ให้เหมาะกับค่า Cv/Kvs และแรงดันตกคร่อมจริงของระบบ หากยังไม่แน่ใจว่าหน้างานของคุณควรต่อแบบ Mixing หรือ Diverting หรือควรเลือกไซซ์ DN15, DN20 หรือ DN25 รุ่นไหนจึงจะเหมาะสม ทีมงานร้าน ซี.เค.แอร์คอนด์ (CKAIRCOND) ยินดีให้คำปรึกษาและช่วยเช็คสเปกให้ตรงกับหน้างานจริงของคุณ
