ทำไมต้องติดตั้ง Control Valve ขาออกคอยล์ FCU และ AHU

การติดตั้ง Control Valve ในระบบปรับอากาศ (HVAC) ถือเป็นหัวใจสำคัญของการควบคุมอัตราการไหลของน้ำเย็น (Chilled Water) ไปยังคอยล์ของ FCU (Fan Coil Unit) และ AHU (Air Handling Unit) โดยตำแหน่งการติดตั้งที่ถูกต้อง คือ ท่อขาออกคอยล์ (Return / CHR Line) ซึ่งช่วยเพิ่มประสิทธิภาพการทำงานของระบบ ลดปัญหาเสียง และยืดอายุการใช้งานของอุปกรณ์

บทความนี้จะอธิบายอย่างละเอียดว่า ทำไมต้องติดตั้ง Control Valve ขาออกคอยล์ FCU-AHU พร้อมเหตุผลทางวิศวกรรมที่สำคัญ

การติดตั้ง Control Valve ในระบบ FCU และ AHU

โดยทั่วไป Control Valve จะถูกติดตั้งที่ท่อขาออกของคอยล์ หรือท่อ Chilled Water Return (CHR) หากเป็นระบบที่แยกการใช้งานระหว่าง 2 Way Valve และ 3 Way Valve จะมีรูปแบบการติดตั้งที่แตกต่างกัน ดังนี้

• 2 Way Valve : ติดตั้งร่วมกับ Balancing Valve ที่ท่อขาออกคอยล์
• 3 Way Valve : ติดตั้งที่ท่อขาออก (กรณี Mixing Valve) พร้อมท่อ By-pass เพื่อควบคุมอัตราการไหล

การเลือกตำแหน่งติดตั้งที่เหมาะสม จะส่งผลโดยตรงต่อประสิทธิภาพการแลกเปลี่ยนความร้อนและความเสถียรของระบบ

ตัวอย่างการติดตั้ง 2 Way Valve และ 3 Way Valve

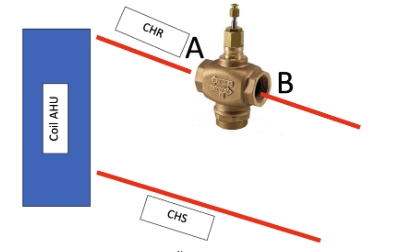

การติดตั้ง 2 Way Valve

การติดตั้ง 2 Way Control Valve ที่ท่อขาออกคอยล์ร่วมกับ Balancing Valve จะช่วยควบคุมอัตราการไหลของน้ำเย็นได้อย่างแม่นยำ เหมาะสำหรับระบบประหยัดพลังงาน และระบบ Variable Flow

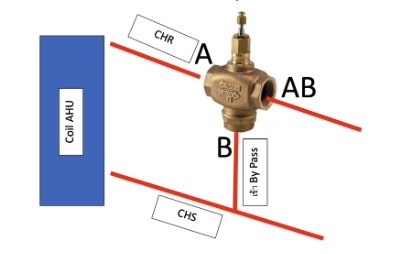

การติดตั้ง 3 Way Valve

การติดตั้ง 3 Way Valve จะมีท่อ By-pass เพื่อรักษาอัตราการไหลคงที่ เหมาะสำหรับระบบ Constant Flow แต่ต้องออกแบบตำแหน่งการติดตั้งอย่างเหมาะสมเพื่อหลีกเลี่ยงปัญหาการสูญเสียพลังงาน

เหตุผลที่ควรติดตั้ง Control Valve ขาออกคอยล์

การติดตั้ง Control Valve ที่ท่อขาออกคอยล์ FCU และ AHU มีเหตุผลหลักทางวิศวกรรมอยู่ 2 ข้อสำคัญ ดังนี้

1. เพิ่มประสิทธิภาพเวลาในการแลกเปลี่ยนความร้อน (Heat Exchange Time)

การแลกเปลี่ยนความร้อนในคอยล์จำเป็นต้องใช้เวลา หากติดตั้ง Control Valve ที่ท่อขาเข้า (Supply Line) จะทำให้น้ำเย็นเกิดการขังอยู่หลังวาล์ว และถูกปล่อยออกมาตามอัตราการไหลที่ถูกหรี่ไว้ ส่งผลให้การแลกเปลี่ยนความร้อนไม่เต็มประสิทธิภาพ

การติดตั้ง 2 Way Valve + Balancing Valve ที่ท่อขากลับ จะช่วยให้พัดลมของ FCU หรือ AHU พาความร้อนเข้าสู่คอยล์ได้เต็มที่ และทำให้น้ำเย็นมีเวลาในการดูดซับความร้อนอย่างเหมาะสม ส่งผลให้ระบบทำงานได้อย่างมีประสิทธิภาพสูงสุด

2. ลดเสียงรบกวน และป้องกันความเสียหายจาก Cavitation

เมื่อเกิดการลดแรงดันอย่างรวดเร็วผ่าน Control Valve จะทำให้ของเหลวเกิดการเปลี่ยนสถานะจากของเหลวเป็นไอชั่วขณะ เกิดฟองอากาศ (Gas Bubble) หรือที่เรียกว่า Cavitation ซึ่งเป็นสาเหตุหลักของเสียงดังและความเสียหายภายในวาล์ว

กรณีที่วาล์วถูกหรี่แคบมากเกินไป ของเหลวจะไหลผ่านด้วยความเร็วสูง ทำให้ความดันลดลง เมื่อของไหลผ่านพ้นหน้าวาล์ว ความเร็วลดลงและความดันเพิ่มขึ้น จะทำให้ฟองไอแตกตัว เกิดแรงกระแทกภายในวาล์ว ส่งผลให้วาล์วสึกหรอหรือเสียหายได้ในระยะยาว

การติดตั้ง Control Valve ที่ท่อขาออกคอยล์ จะช่วยลดความรุนแรงของ Cavitation ลดเสียงรบกวน และช่วยยืดอายุการใช้งานของวาล์วและอุปกรณ์ในระบบ



สรุป

การติดตั้ง Control Valve ขาออกคอยล์ FCU และ AHU เป็นแนวทางที่ถูกต้องตามหลักวิศวกรรมระบบปรับอากาศ ช่วยเพิ่มประสิทธิภาพการแลกเปลี่ยนความร้อน ลดเสียงรบกวนจาก Cavitation และช่วยยืดอายุการใช้งานของอุปกรณ์ในระบบ HVAC

หากออกแบบและติดตั้งอย่างเหมาะสม ไม่เพียงช่วยให้ระบบทำงานได้ดีขึ้น แต่ยังช่วยลดค่าใช้จ่ายในการซ่อมบำรุงในระยะยาวอีกด้วย
