เกจวัดแรงดัน WEKSLER BY12 หน้าปัด 63mm แบบบรรจุของเหลว
เกจวัดแรงดัน WEKSLER BY12 เป็นเกจแบบบรรจุของเหลว (Liquid Filled) หน้าปัดขนาด 63 มม. (2.5 นิ้ว) ความแม่นยำ ±1.6% ใช้วัดแรงดันในระบบท่อและอุปกรณ์เครื่องกล บทความนี้สรุปสเปกหลักและช่วงวัดที่มีให้เลือก เพื่อให้ช่างผู้ใช้งานและฝ่ายจัดซื้อเลือกรุ่นได้ตรงกับหน้างาน
เกจแบบบรรจุของเหลวช่วยอะไร
เกจแบบบรรจุของเหลวมีของเหลวอยู่ภายในตัวเรือน ช่วยลดการสั่นของเข็มเมื่อแรงดันกระเพื่อมหรือมีการสั่นสะเทือน และทำให้กลไกภายในเคลื่อนไหวนุ่มนวลขึ้น จึงเหมาะกับจุดที่แรงดันเปลี่ยนบ่อยหรือมีการสั่นของท่อ ตัวเรือนและแหวนของรุ่นนี้เป็นสแตนเลส หน้ากระจกเป็นพลาสติกใส และหน้าปัดมีสองสเกล psi กับ bar/kPa ให้อ่านค่าได้ทั้งสองหน่วย
สเปกหลักที่ควรรู้
| รายการ | ค่า |
|---|---|
| ขนาดหน้าปัด | 63 มม. (2.5 นิ้ว) |
| ความแม่นยำ | ±1.6% |
| ขั้วต่อ | NPT 1/4 นิ้ว (ด้านหลัง หรือ ด้านล่าง) |
| ตัวเรือนและแหวน | สแตนเลส (Stainless Steel) หน้ากระจกพลาสติก |
| ท่อวัดและขั้วยึด | Bronze Tube / Brass Socket |
| สเกลหน้าปัด | psi / bar / kPa (สองสเกล) |
ช่วงวัดและรหัสสั่งซื้อ

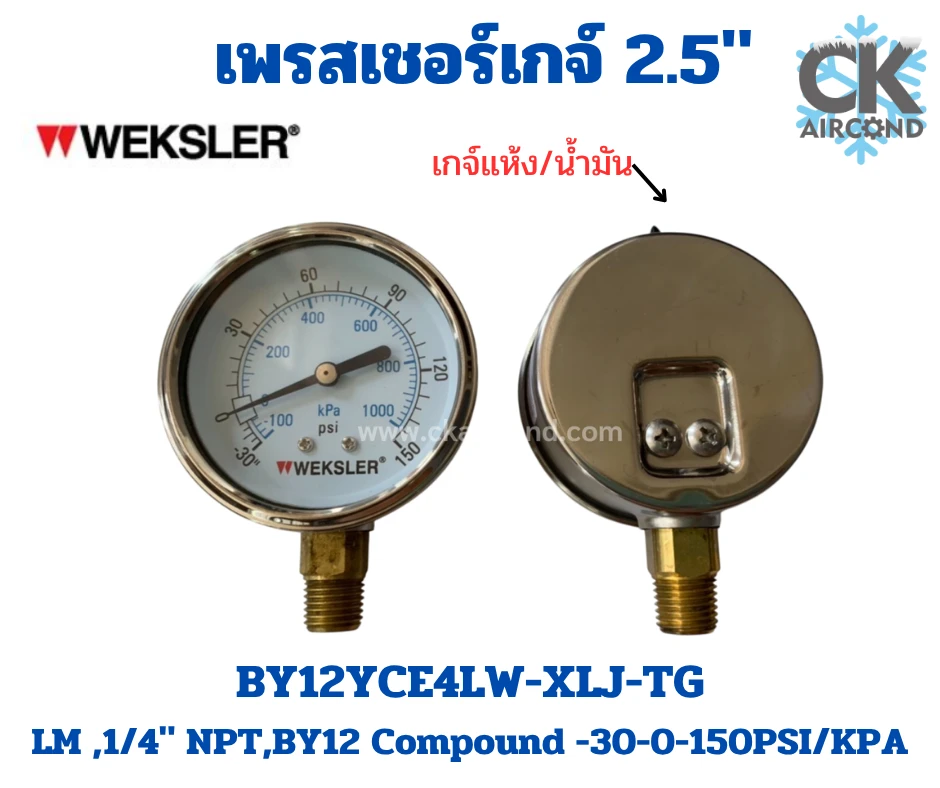

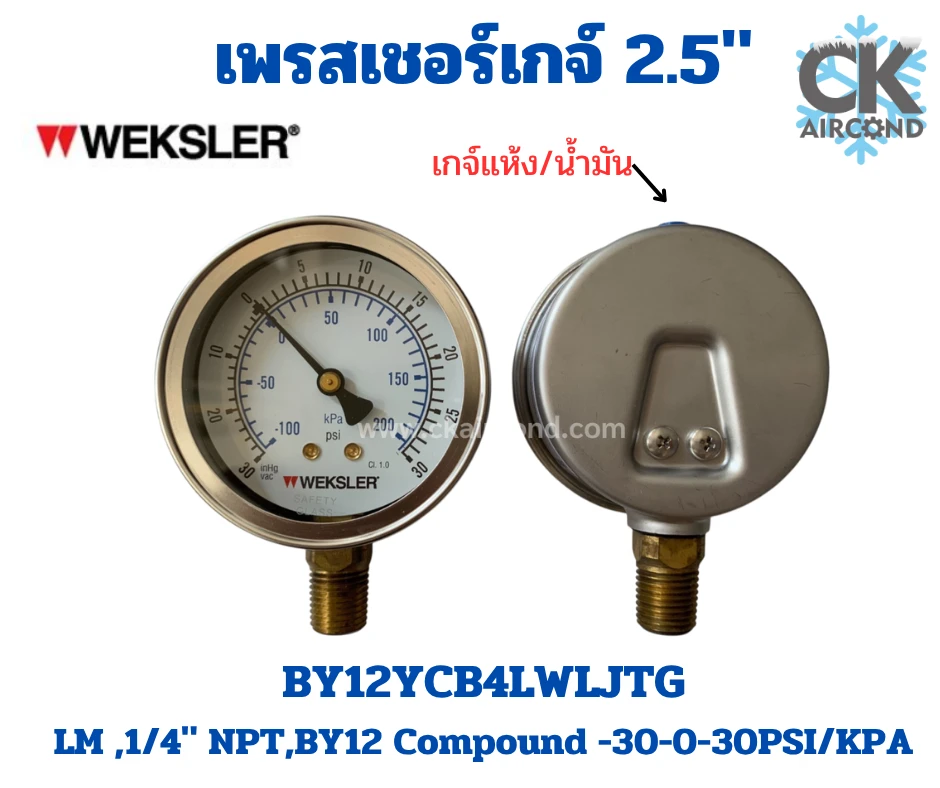

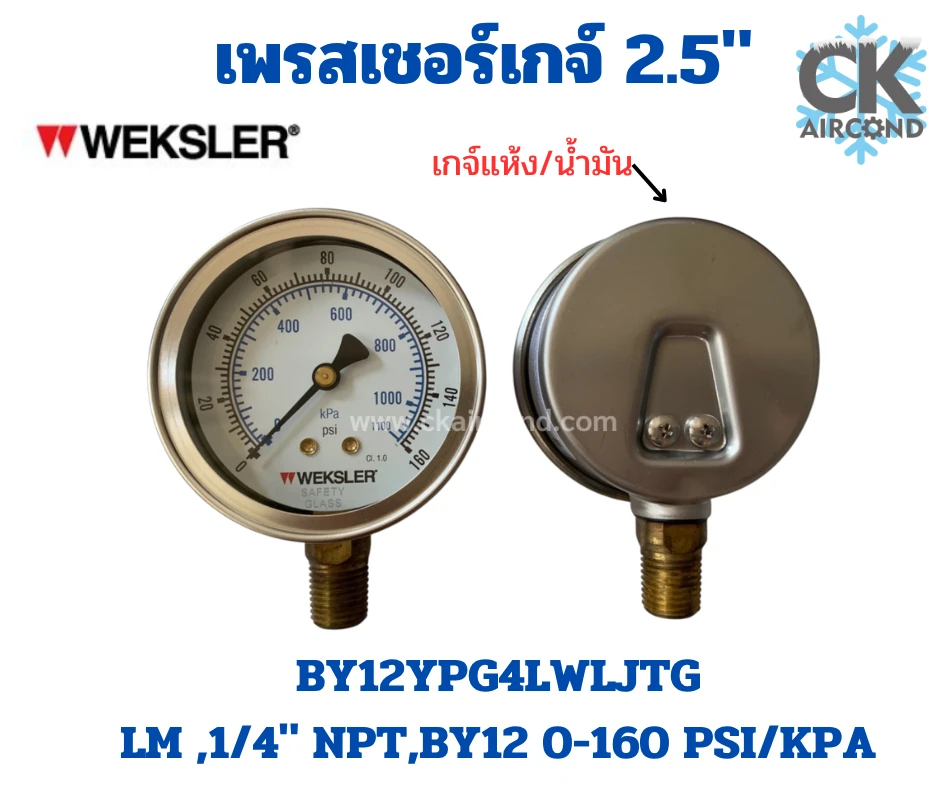

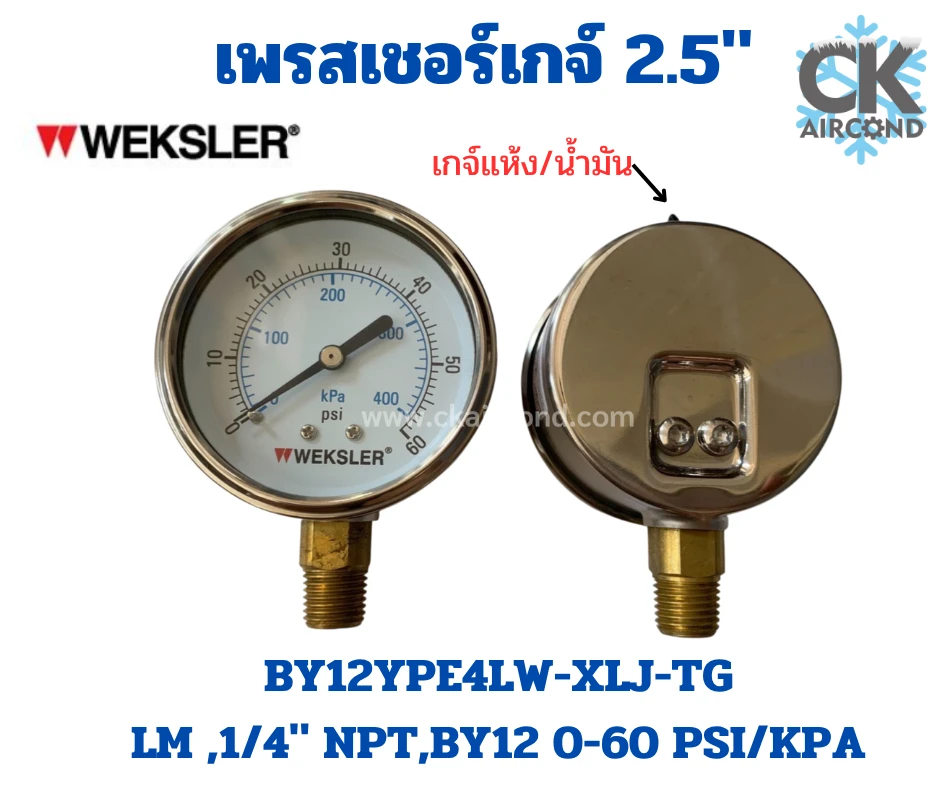

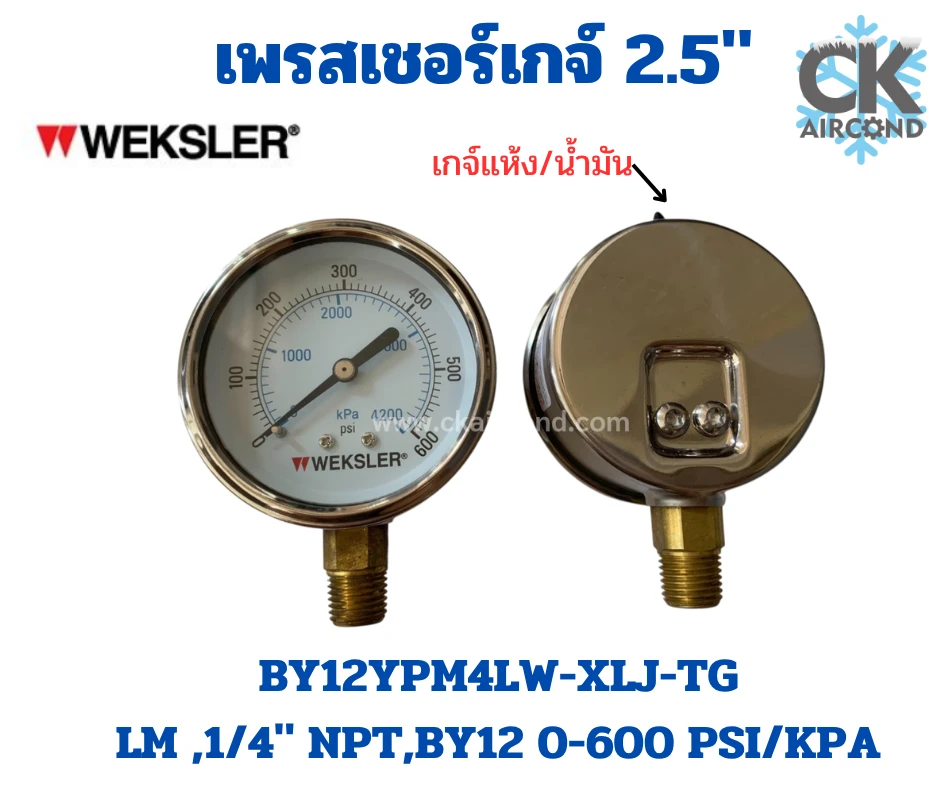

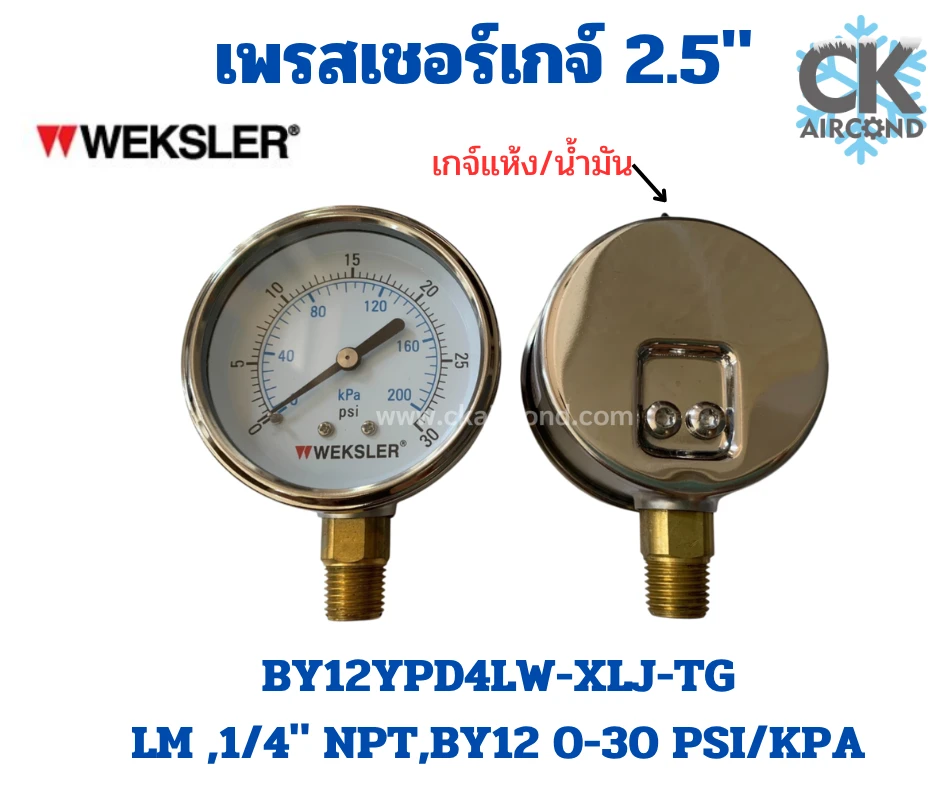

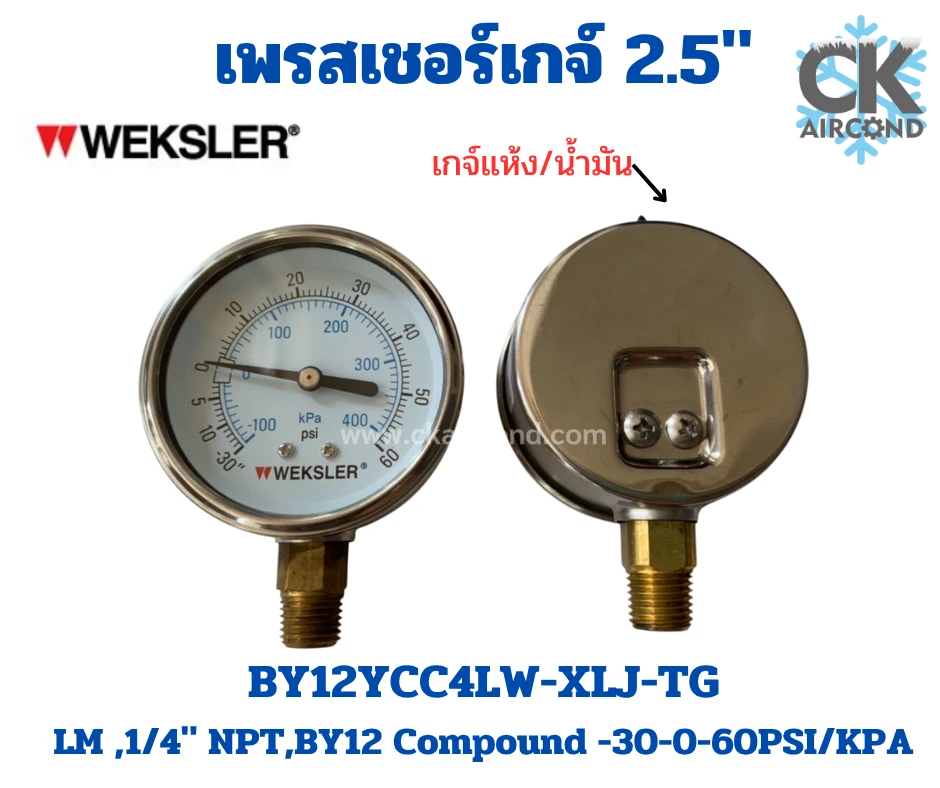

รุ่นนี้มีหลายช่วงวัด ตั้งแต่สูญญากาศ 30″/0 (vac.) ถึง 0-10,000 psi รหัสสั่งซื้อ 10 หลักขึ้นอยู่กับช่วงวัดและตำแหน่งขั้วต่อ ตัวอย่างบางช่วงแสดงในตารางนี้
| ช่วงวัด | รหัส ออกด้านหลัง | รหัส ออกด้านล่าง |
|---|---|---|

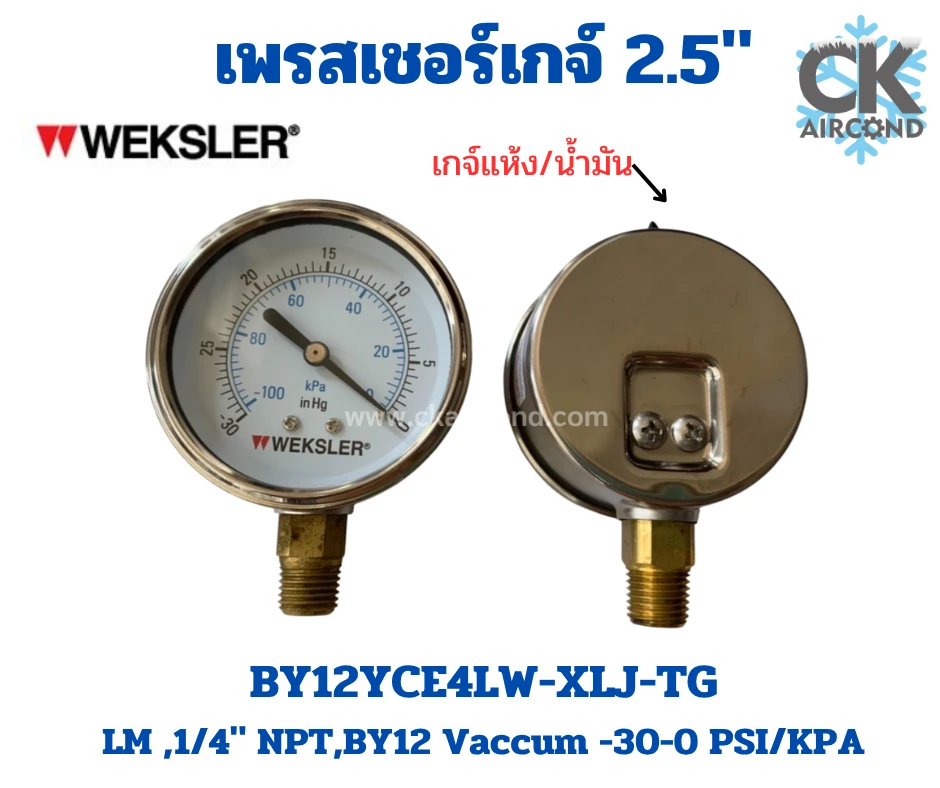

| 30″/0/vac. และ -1/0 bar | BY12Y VC 4CW | BY12Y VC 4LW |

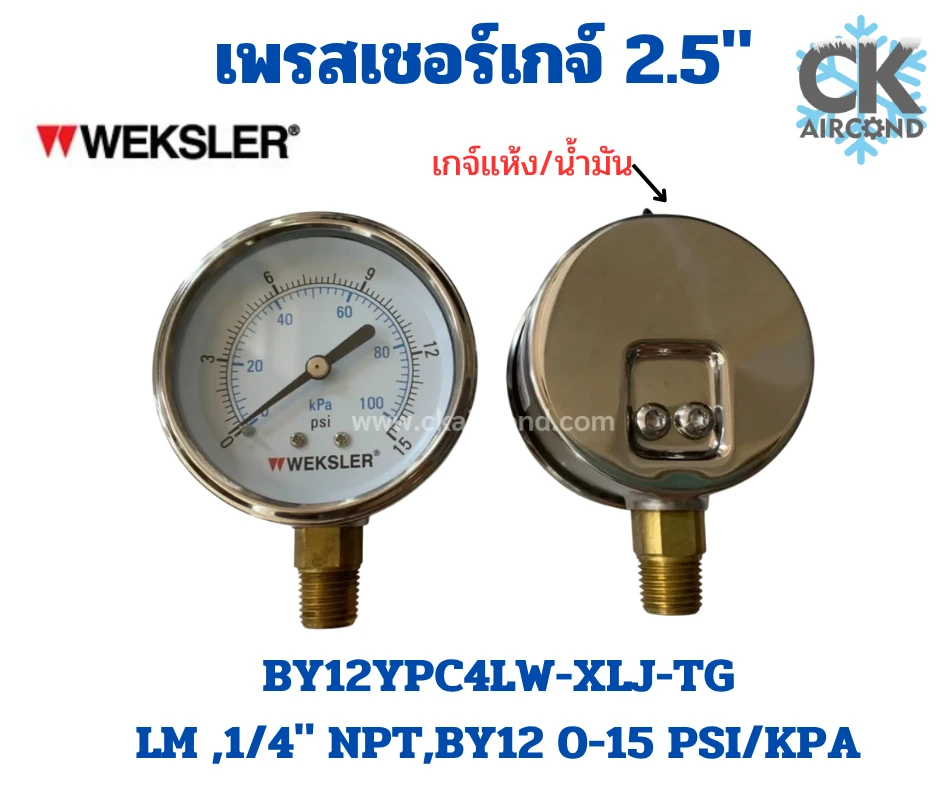

| 0-15 psi และ 0/1 bar | BY12Y PC 4CW | BY12Y PC 4LW |

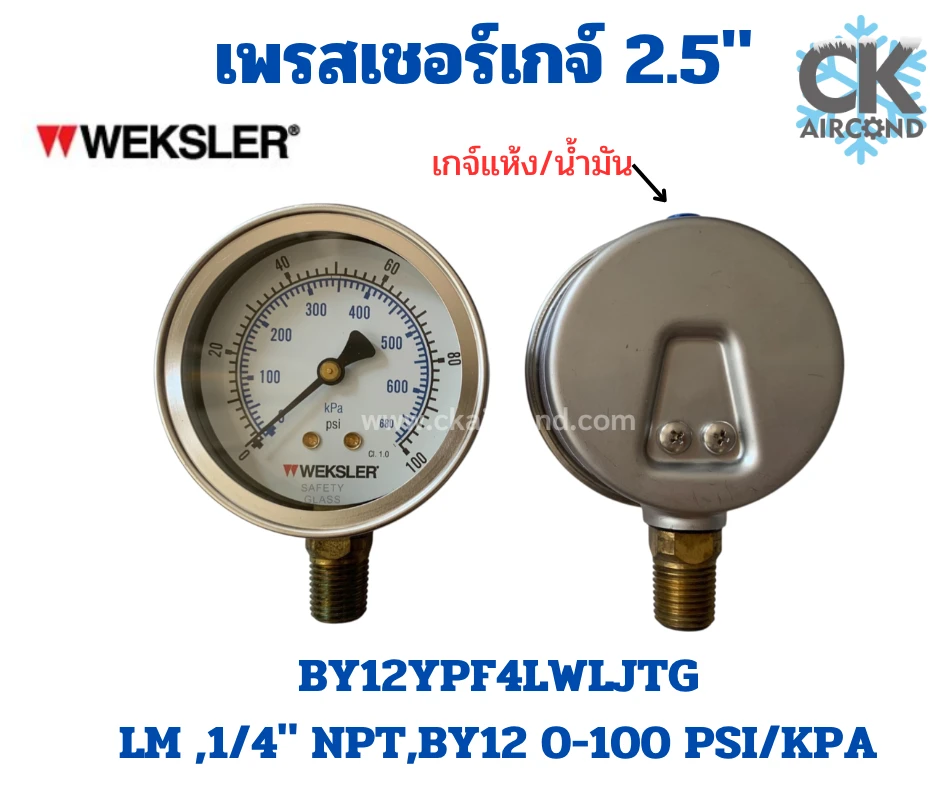

| 0-100 psi และ 0/7 bar | BY12Y PF 4CW | BY12Y PF 4LW |

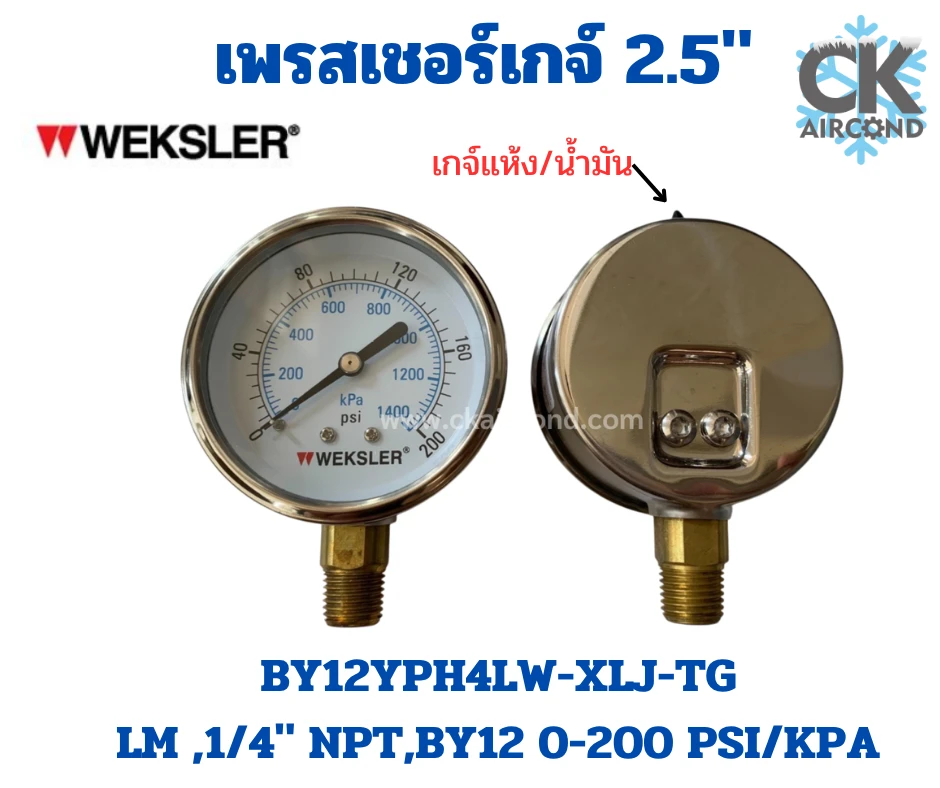

| 0-200 psi และ 0/14 bar | BY12Y PH 4CW | BY12Y PH 4LW |
| 0-300 psi และ 0/21 bar | BY12Y PJ 4CW | BY12Y PJ 4LW |
| 0-1000 psi และ 0/70 bar | BY12Y PP 4CW | BY12Y PP 4LW |
สำหรับการติดตั้งแบบแผงหน้าตู้ (panel mount) ให้ใช้ขั้วด้านหลังและเติม -uc ต่อท้ายรหัส 10 หลัก ระบบมีชุด panel mount ให้เลือกด้วย
ดูเกจวัดและเทอร์โมมิเตอร์รุ่นอื่นได้ที่ หมวดเกจวัดแรงดันและเทอร์โมมิเตอร์
คำถามที่พบบ่อย (FAQ)
ขั้วด้านหลังกับด้านล่างต่างกันอย่างไร?
ทั้งสองแบบเป็นขั้วเกลีย NPT 1/4 นิ้วเหมือนกัน ต่างกันที่ตำแหน่งการต่อ ให้เลือกตามแนวท่อและพื้นที่ติดตั้งหน้างาน หากต้องการติดตั้งบนแผงหน้าตู้ให้เลือกขั้วด้านหลัง
ควรเลือกช่วงวัดอย่างไร?
ควรเลือกช่วงที่แรงดันใช้งานปกติอยู่ราวกลางสเกล และไม่ให้แรงดันเกินค่าสูงสุดของหน้าปัด เพื่อให้อ่านค่าได้แม่นยำและลดโอกาสชำรุดจากการใช้งานเกินช่วง
