วงจรหัวขับวาล์ว 2-Way Valve และ PICV ร่วมกับ Room Thermostat: คู่มือครบจบ [Honeywell]
หากคุณกำลังติดตั้งระบบควบคุมอุณหภูมิในอาคาร และต้องการทราบว่าควรต่อวงจรระหว่าง Room Thermostat กับ Valve Actuator อย่างไรให้ถูกต้อง บทความนี้รวบรวมวงจรต่อหัวขับวาล์ว Honeywell ไว้ครบ หลากหลายวงจร ทั้งแบบ 2-Way Valve Actuator และ PICV (Pressure Independent Control Valve) พร้อม Download PDF ฟรีที่ด้านล่าง
📥 ต้องการ PDF รวมวงจรทั้งหมด? คลิกดาวน์โหลดด้านล่าง — ฟรี ไม่ต้องสมัครสมาชิก
ทำความรู้จักอุปกรณ์หลักในวงจร
Room Thermostat คืออะไร?
Room Thermostat คืออุปกรณ์วัดและควบคุมอุณหภูมิภายในห้อง โดยส่งสัญญาณควบคุม (Control Signal) ไปยังหัวขับวาล์ว เพื่อเปิด-ปิด หรือปรับอัตราการไหลของน้ำเย็นในระบบ Chilled Water
ในบทความนี้ใช้ Thermostat Honeywell หลักๆ 4 รุ่น ได้แก่:
- TF243WN/U — Thermostat 24 Vac พร้อม Output 0-10 Vdc
- TFM223NNFH — Thermostat 220 Vac พร้อม Output 0-10 Vdc (หน้าจอสีดำ)
- TFM228N/U — Thermostat 220 Vac แบบ On/Off
- TB7980A1006 — Commercial Thermostat 24 Vac สำหรับอาคารพาณิชย์
Valve Actuator (หัวขับวาล์ว) คืออะไร?
Valve Actuator หรือ หัวขับวาล์ว คืออุปกรณ์ที่รับสัญญาณจาก Thermostat แล้วขับเคลื่อนวาล์วให้เปิด-ปิด หรือปรับการไหล ในระบบ HVAC มักใช้ 2 แบบหลัก:
| ประเภท | สัญญาณควบคุม | การทำงาน | ตัวอย่างรุ่น |
|---|---|---|---|
| Modulating | 0(2)–10 Vdc | ปรับตำแหน่งวาล์วแบบ Proportional | ML7420A, ML7421A, ML7984A, MVN75,MLP71TNA,หรือหัวขับ PICV 24V |
| On/Off | 24V / 220V | เปิดหรือปิดเต็มที่เท่านั้น | MLP41TNA, |
PICV คืออะไร ต่างจาก 2-Way Valve อย่างไร?
PICV (Pressure Independent Control Valve) คือวาล์วที่ควบคุมอัตราการไหลได้คงที่ ไม่ว่าความดันของระบบจะเปลี่ยนแปลงอย่างไร เหมาะสำหรับอาคารขนาดใหญ่ที่ต้องการความแม่นยำสูงในการควบคุมน้ำเย็น
| คุณสมบัติ | 2-Way Valve | PICV |
|---|---|---|
| ควบคุมอัตราการไหล | ขึ้นกับความดันระบบ | คงที่ ไม่ขึ้นกับความดัน |
| ราคา | ต่ำกว่า | สูงกว่า |
| ความแม่นยำ | ปานกลาง | สูง |
| ตั้งค่า CAL | ไม่จำเป็น | จำเป็นก่อนใช้งาน |
กลุ่มที่ 1: วงจรหัวขับวาล์ว 2-Way Valve Actuator
วงจรในกลุ่มนี้ใช้สัญญาณ Modulating 0(2)–10 Vdc ทั้งหมด ร่วมกับ Thermostat ทั้ง 3 รุ่น สามารถเลือกได้ตามแรงดันไฟที่มีในโครงการ (24V หรือ 220V)
⚠️ ข้อควรระวัง: ตรวจสอบขั้วแหล่งจ่ายไฟให้ถูกต้องทุกครั้งก่อนเดินสาย

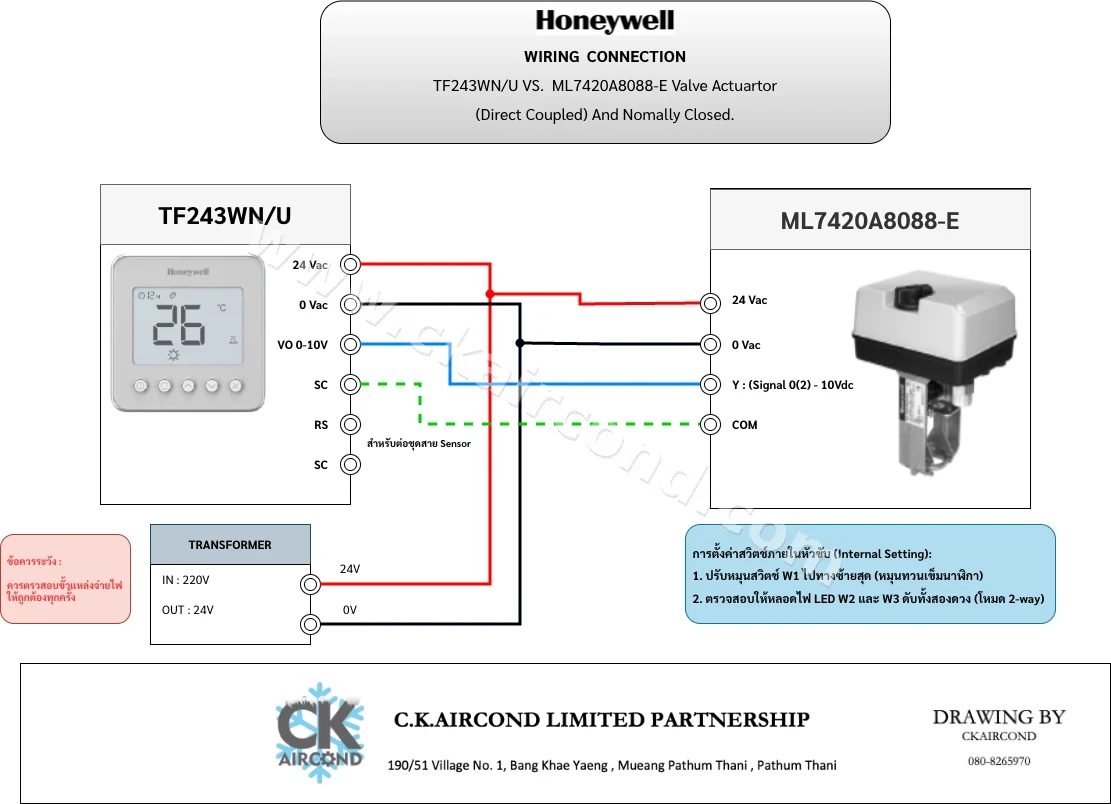

วงจรที่ 1: TF243WN/U + ML7420A8088-E (24 Vac)
ใช้ Thermostat TF243WN/U ต่อกับ Actuator ML7420A8088-E ผ่าน Transformer 220/24V สัญญาณควบคุมเป็น 0-10 Vdc แบบ Modulating เหมาะกับระบบ 24V ที่ต้องการความแม่นยำ
การตั้งค่าภายในหัวขับ:
- ปรับสวิตช์ W1 ไปทางซ้ายสุด (หมุนทวนเข็มนาฬิกา)
- ตรวจสอบ LED W2 และ W3 ดับทั้งสองดวง (โหมด 2-way)
การต่อสาย:
| TF243WN/U | สาย | ML7420A8088-E |
|---|---|---|
| 24 Vac | แดง | 24 Vac |
| 0 Vac | ดำ | 0 Vac |
| VO 0-10V | น้ำเงิน | Y: Signal 0(2)-10Vdc |
| RS | เขียว (Dashed) | COM |

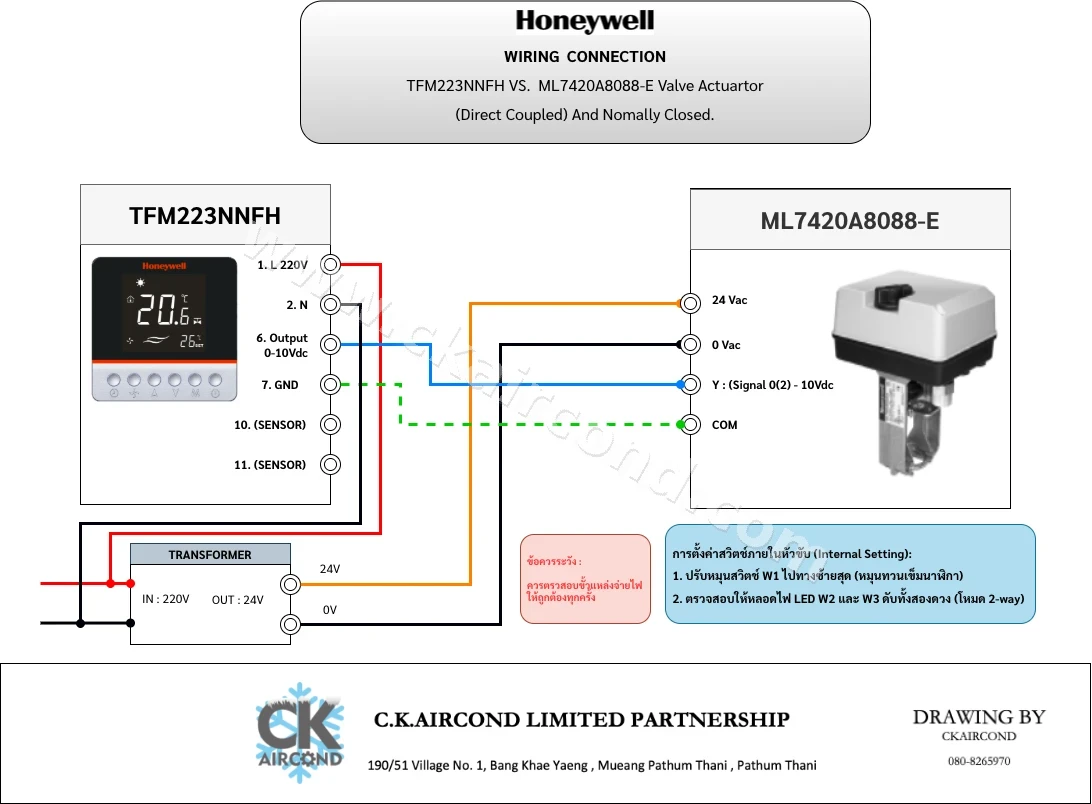

วงจรที่ 2: TFM223NNFH + ML7420A8088-E (220 Vac)
ใช้ Thermostat TFM223NNFH (220V Built-in) ต่อกับ ML7420A8088-E ผ่าน Transformer ขนาดเล็ก เหมาะกับพื้นที่ที่ไม่ต้องการเดินสาย 24V แยก
การต่อสาย:
| TFM223NNFH | สาย | ML7420A8088-E |
|---|---|---|
| 2. N | ส้ม | 24 Vac |
| GND (ผ่าน Transformer) | ดำ | 0 Vac |
| 6. Output 0-10Vdc | น้ำเงิน | Y: Signal 0(2)-10Vdc |
| 7. GND | เขียว (Dashed) | COM |

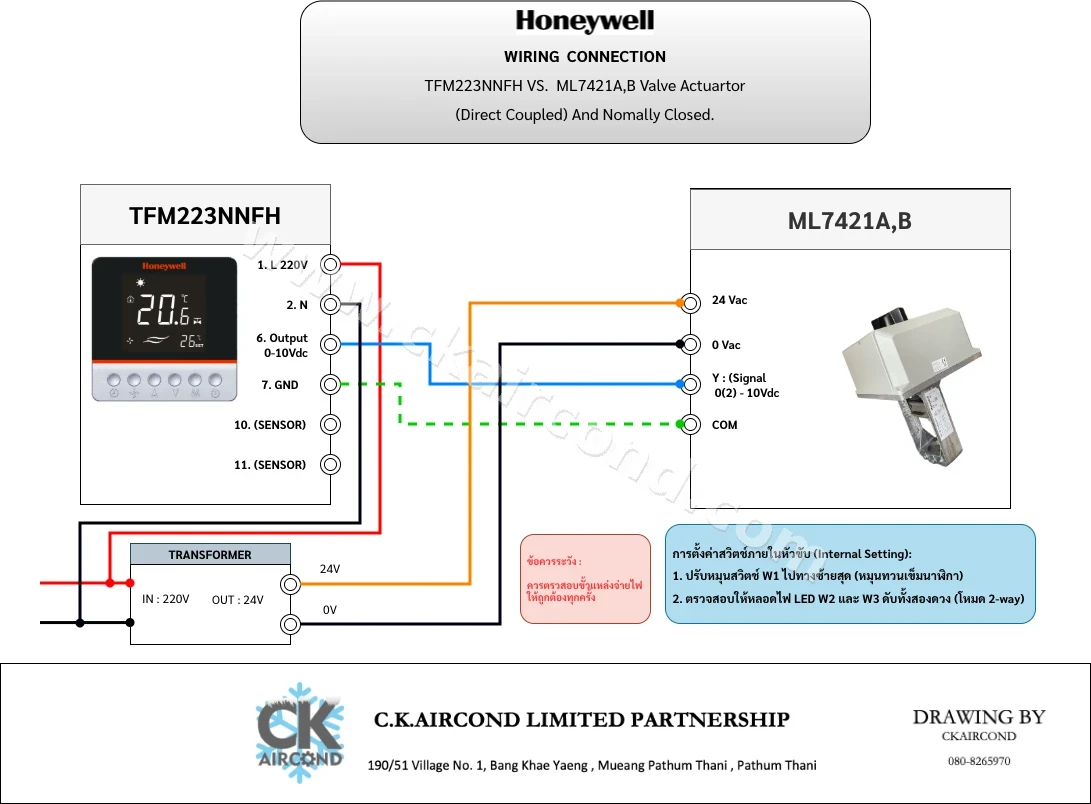

วงจรที่ 3: TFM223NNFH + ML7421A,B (220 Vac)
ML7421A,B เป็น Actuator แรงบิดสูง (High Torque) เหมาะกับวาล์วขนาดใหญ่ การต่อวงจรเหมือนกับวงจร ML7420A ทุกประการ

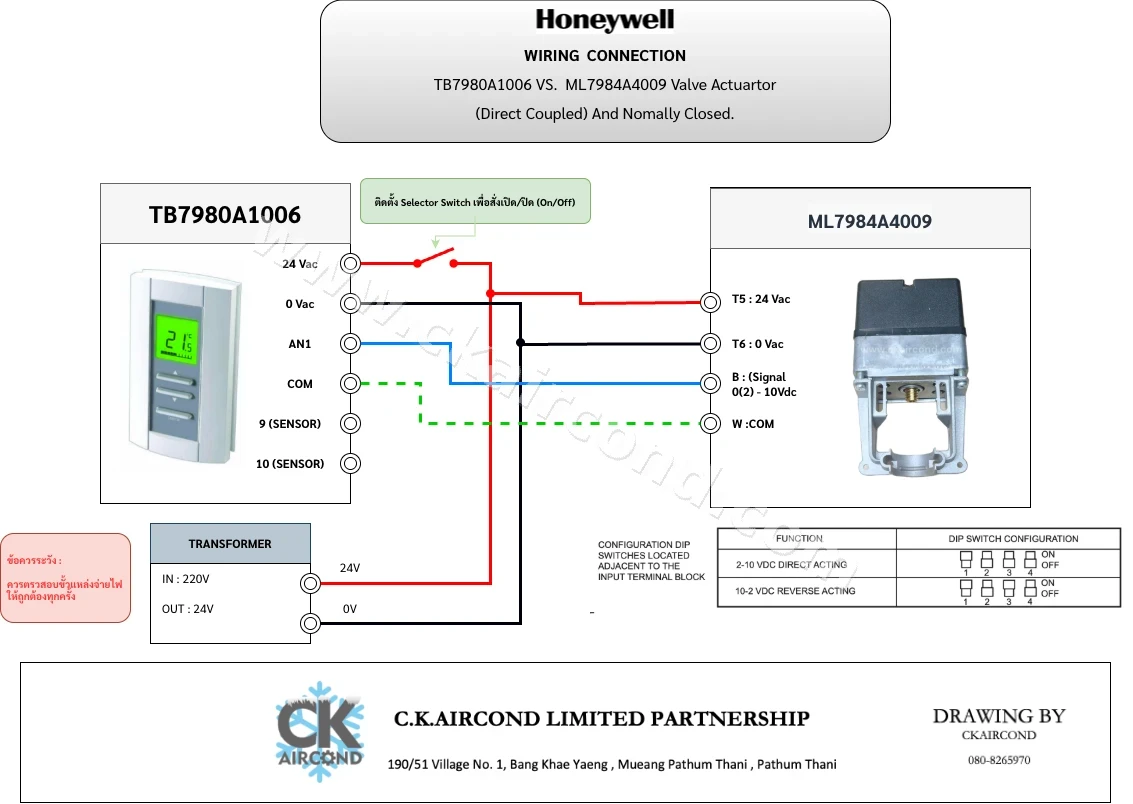

วงจรที่ 4: TB7980A1006 + ML7984A4009 (24 Vac)
TB7980A1006 เป็น Commercial Thermostat สำหรับอาคารพาณิชย์ ส่งสัญญาณ Analog 0(2)–10 Vdc ไปยัง ML7984A4009 ซึ่งมีการตั้งค่า DIP Switch สำหรับเลือก Direction
DIP Switch Configuration:
| โหมด | การตั้งค่า |
|---|---|
| 2-10 VDC Direct Acting | SW1=ON, SW2-4=OFF |
| 10-2 VDC Reverse Acting | SW1-3=ON, SW4=OFF |
💡 ติดตั้ง Selector Switch เพื่อสั่ง On/Off ได้อิสระ (ดูในวงจร)

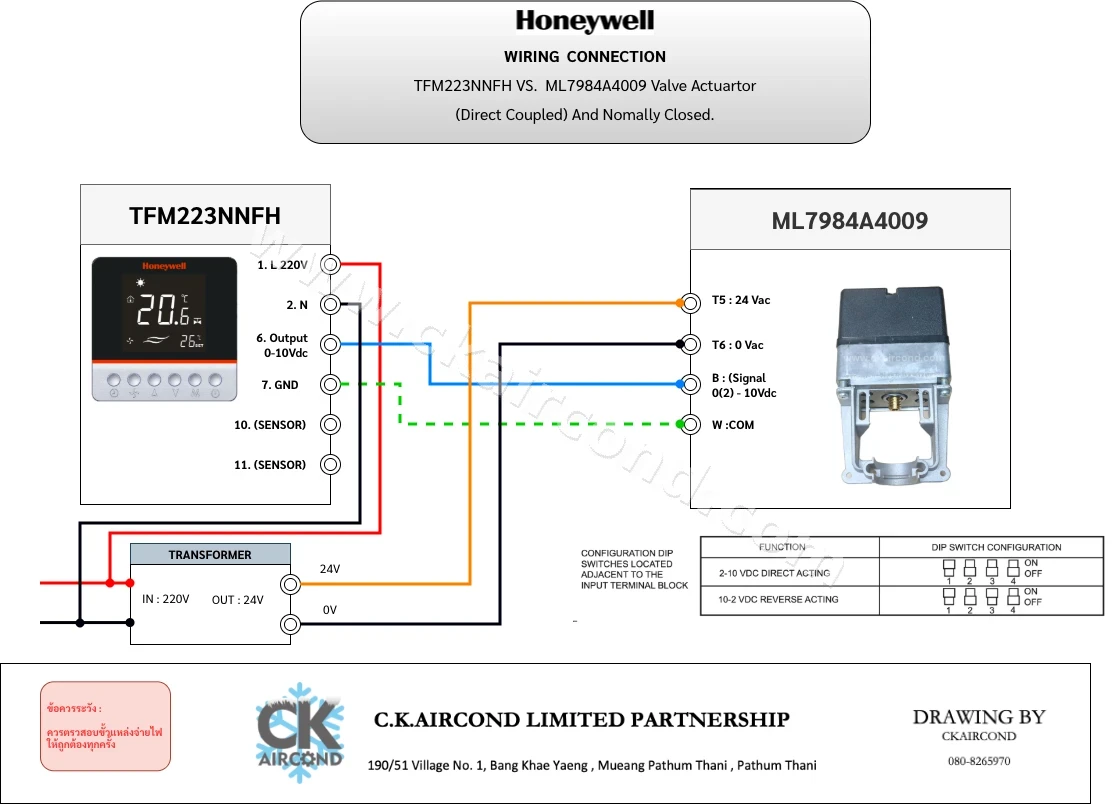

วงจรที่ 5: TFM223NNFH + ML7984A4009 (220 Vac)

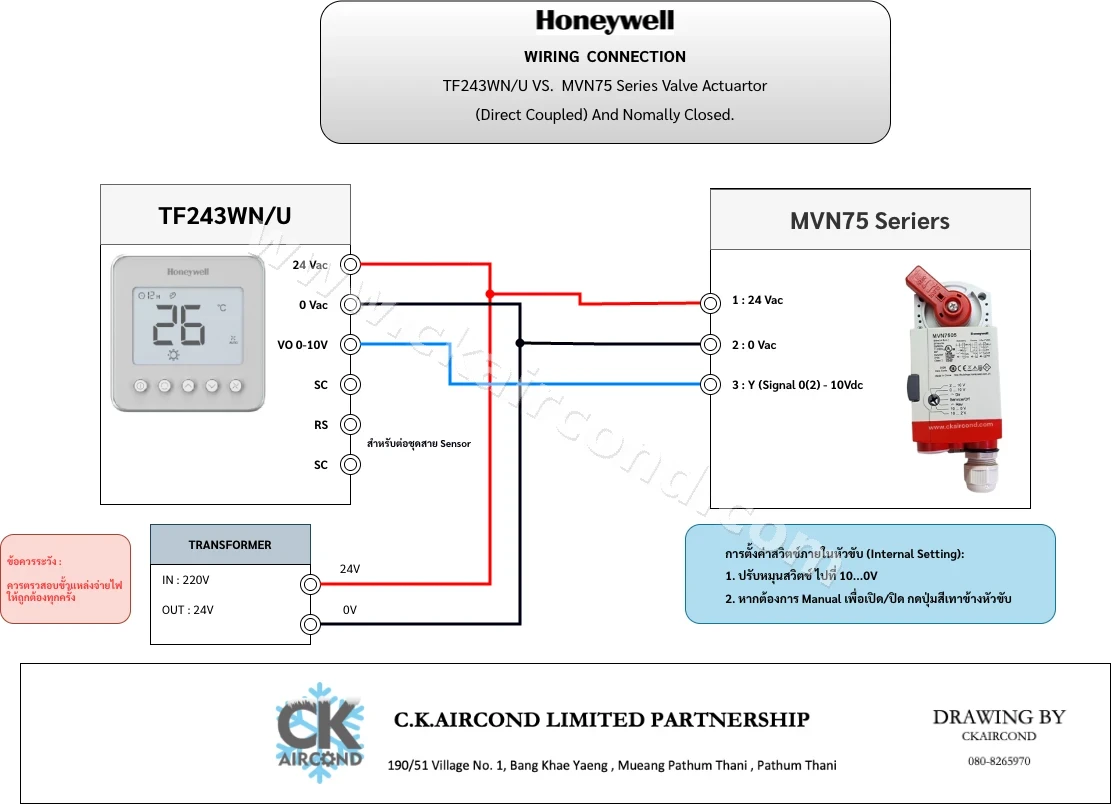

วงจรที่ 6: TF243WN/U + MVN75 Series (24 Vac)
MVN75 Series เป็น Actuator แบบ Compact ที่นิยมใช้กับ Fan Coil Unit ขนาดเล็ก
การตั้งค่าภายใน MVN75:
- ปรับสวิตช์ไปที่ 10…0V
- หากต้องการ Manual Override กดปุ่มสีเทาข้างหัวขับ

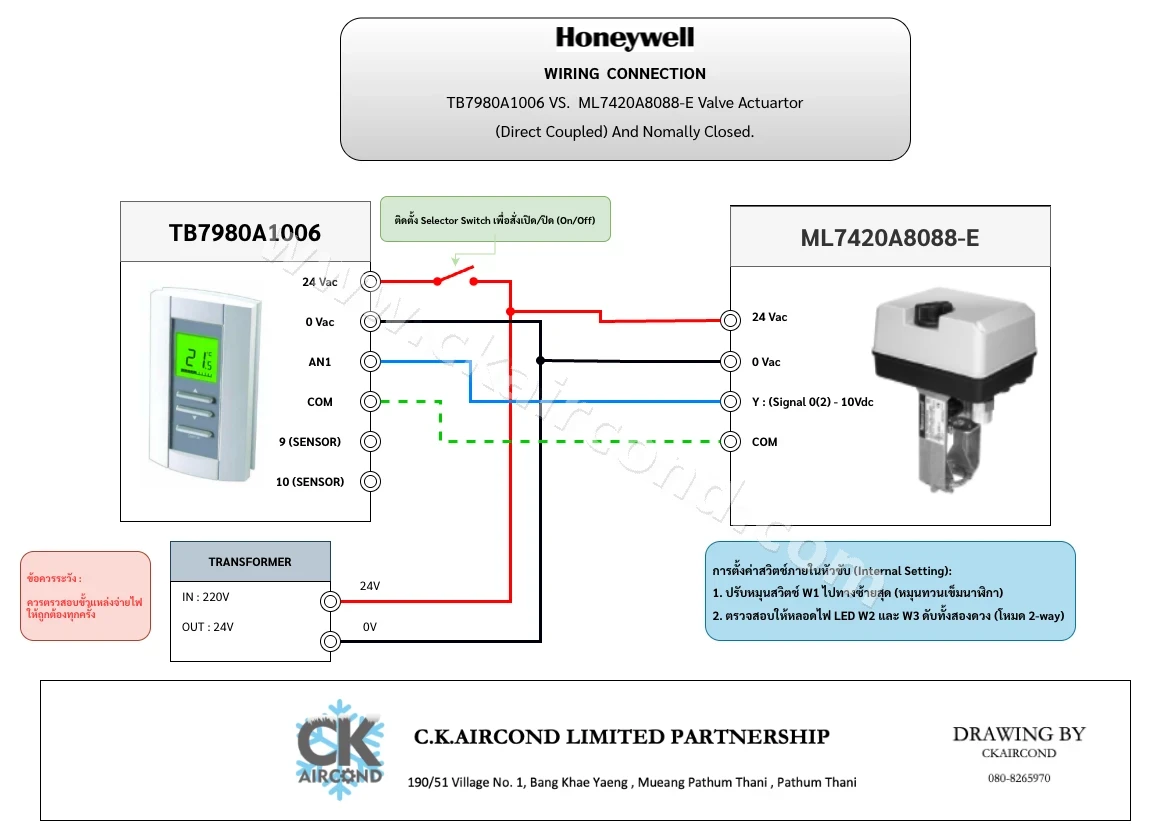

วงจรที่ 7: TB7980A1006 + ML7420A8088-E (24 Vac) วงจรหัวขับ ML7420 รุ่นยอดนิยม

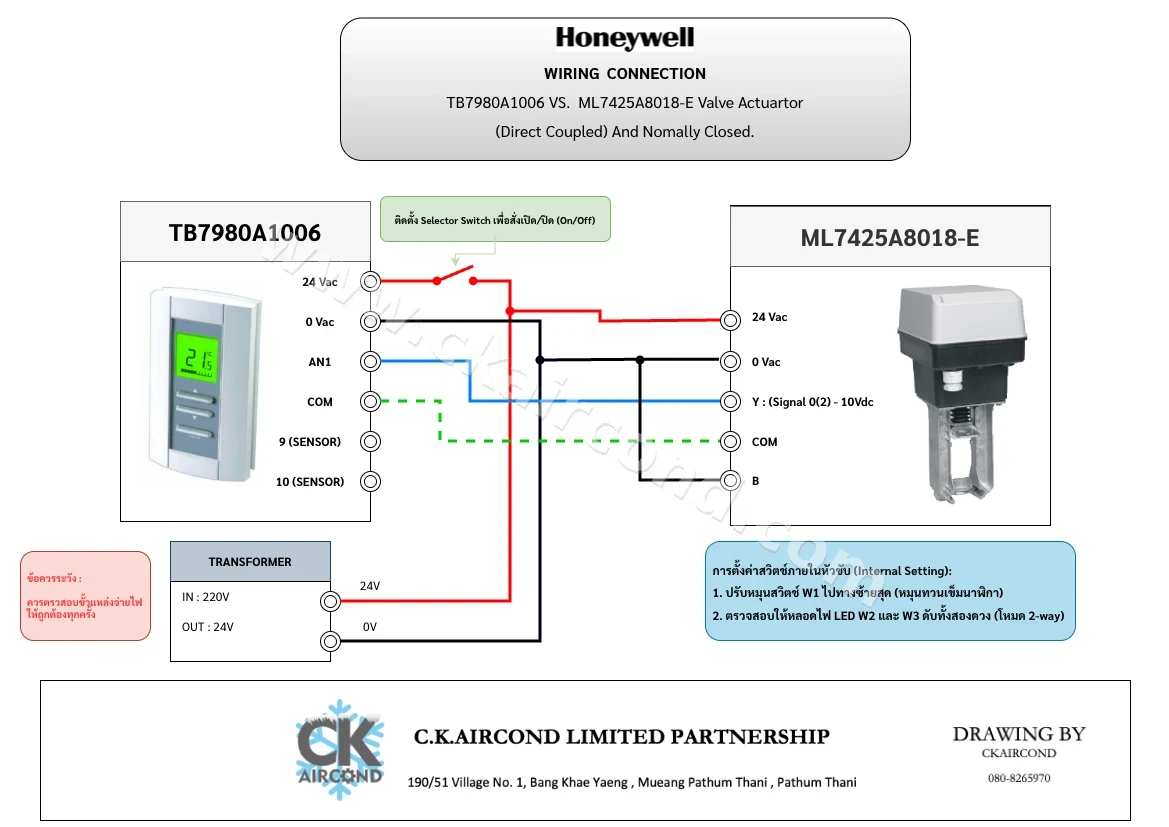

วงจรที่ 8: TB7980A1006 + ML7425A8018-E (24 Vac) หัวขับสปริงรีเทิร์น
ML7425A8018-E มีขั้วต่อพิเศษ B สำหรับ 3-point connection เพิ่มเติม
กลุ่มที่ 2: วงจรหัวขับวาล์ว PICV Actuator
⚠️ สำคัญ: PICV Actuator ทุกรุ่นต้องตั้งค่า CAL (Calibration) ก่อนใช้งานทุกครั้ง

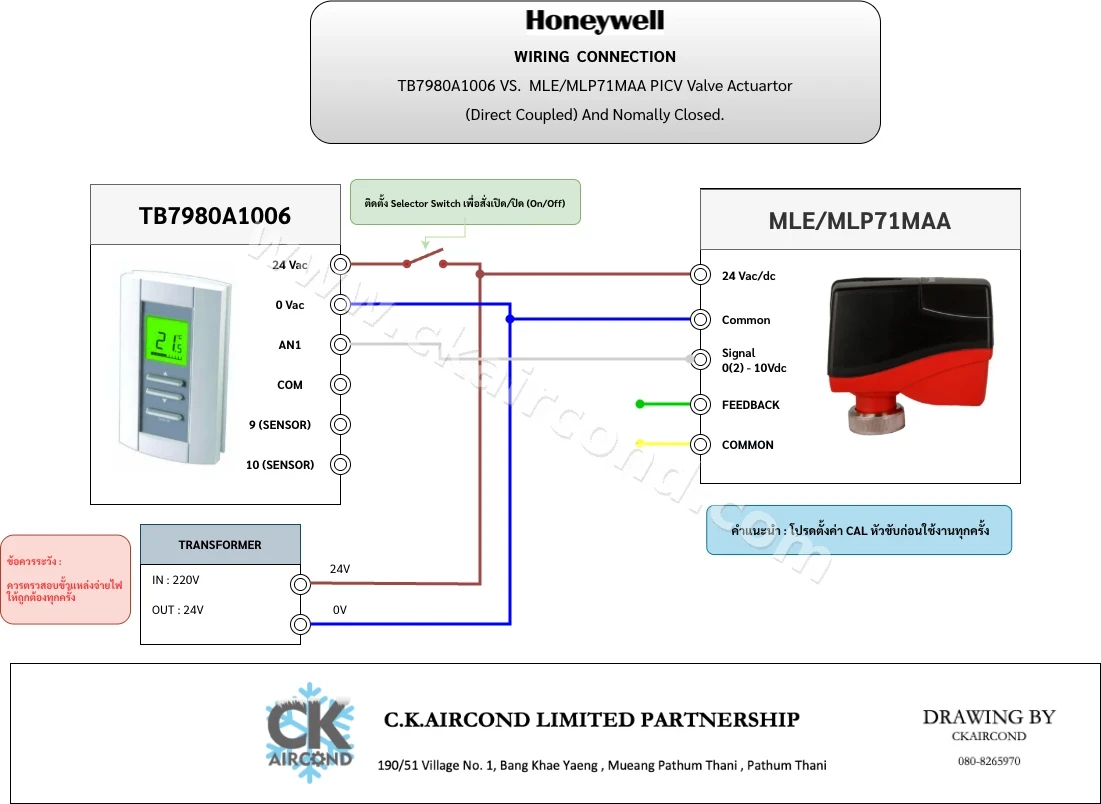

วงจรที่ 9: TB7980A1006 + MLE/MLP71MAA
MLE/MLP71MAA เป็น PICV Actuator มาตรฐาน มี Feedback Signal สำหรับตรวจสอบตำแหน่งวาล์วจริง
ขั้วต่อพิเศษ MLP71MAA:
- FEEDBACK (สายเขียว) — ส่งสัญญาณตำแหน่งกลับ
- COMMON (สายเหลือง) — Ground สำหรับ Feedback

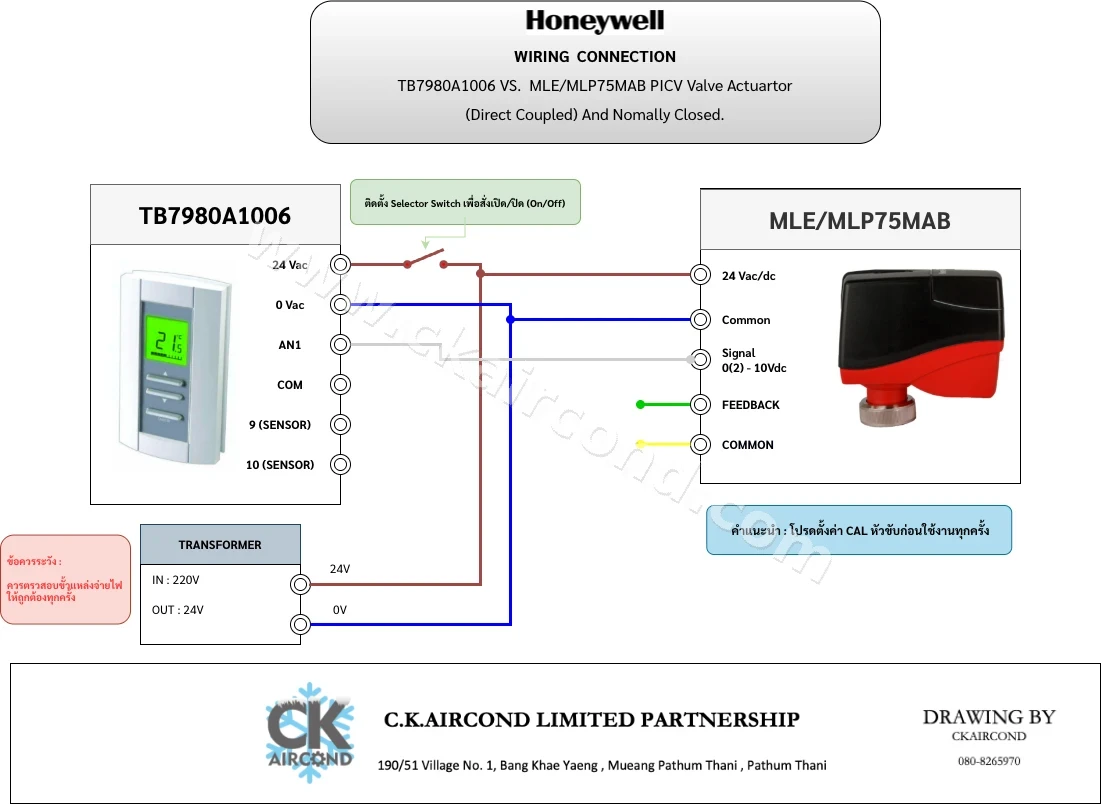

วงจรที่ 10: TB7980A1006 + MLE/MLP75MAB
MLP75MAB เหมาะกับวาล์ว PICV ขนาดใหญ่ (High Flow) วงจรเหมือนกับ MLP71MAA ทุกประการ

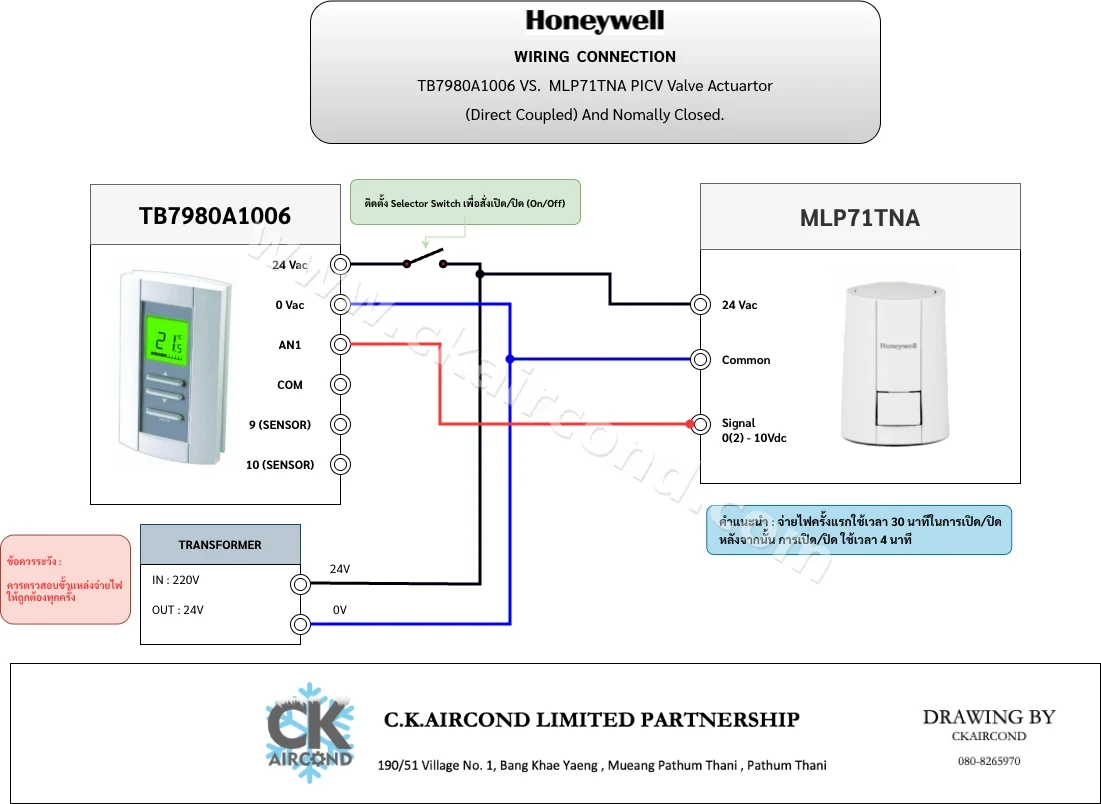

วงจรที่ 11: TB7980A1006 + MLP71TNA (Prop)
⏱️ ระยะเวลาการทำงาน: จ่ายไฟครั้งแรกใช้เวลา 30 นาที ในการเปิด/ปิด, หลังจากนั้น 4 นาที ต่อครั้ง

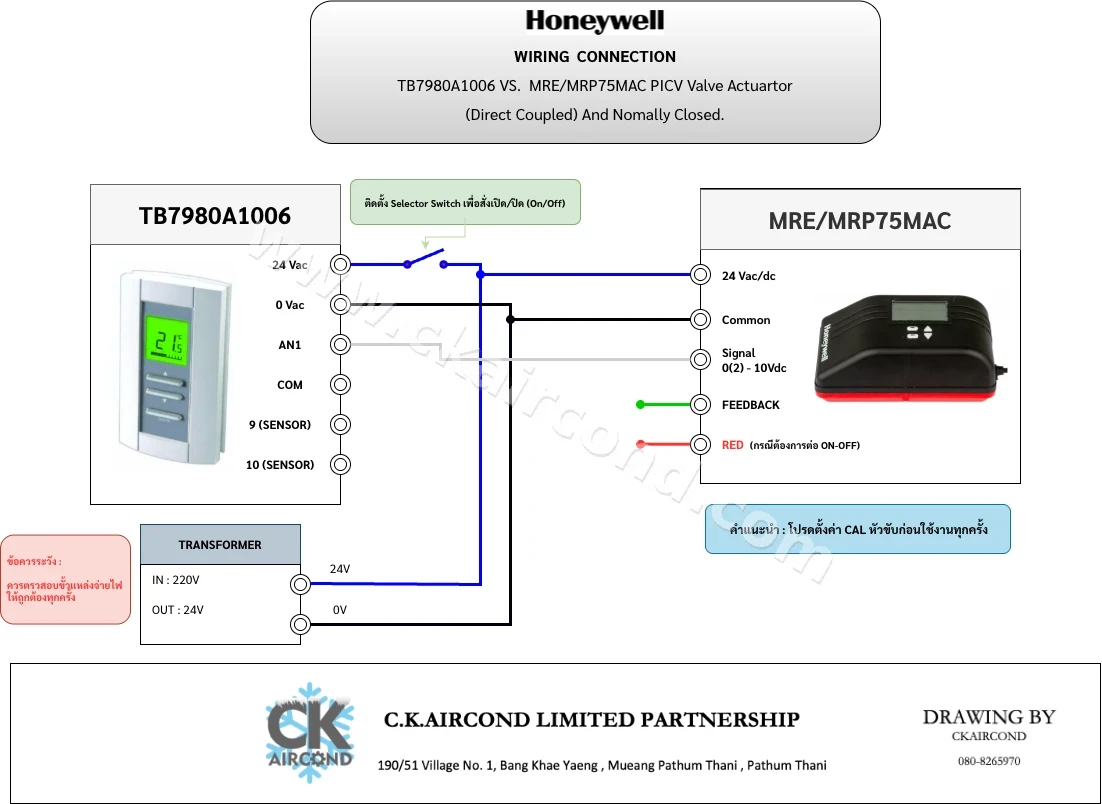

วงจรที่ 12: TB7980A1006 + MRE/MRP75MAC วงจรหัวขับ PICV
MRE/MRP75MAC มีหน้าจอแสดงผลในตัว และมีสาย RED เพิ่มเติมสำหรับ On/Off อิสระ

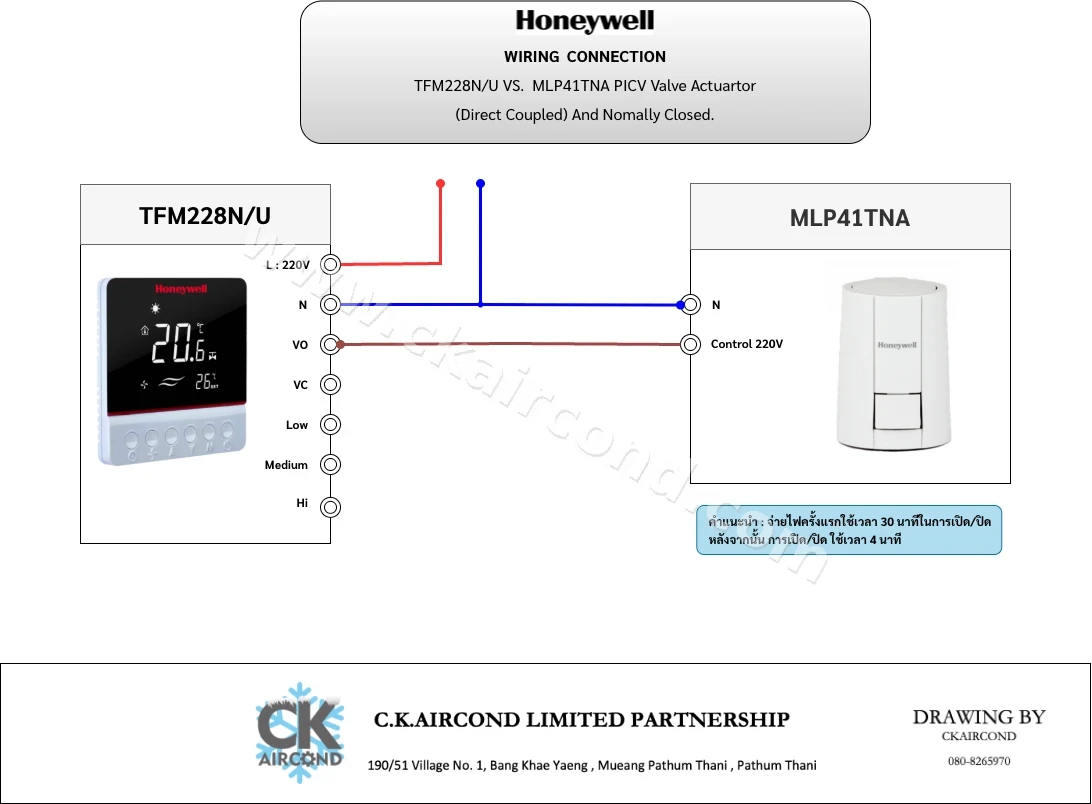

วงจรที่ 13: TFM228N/U + MLP41TNA (On/Off, 220V)
วงจรนี้แตกต่างจากวงจรอื่น โดยใช้ 220V On/Off ผ่านขั้ว VO ของ Thermostat โดยตรง ไม่ต้องมี Transformer
การต่อสาย:
| TFM228N/U | สาย | MLP41TNA |
|---|---|---|
| N | น้ำเงิน | N |
| VO (Output) | น้ำตาล | Control 220V |
ตารางเปรียบเทียบ: เลือกใช้วงจรไหนดี?
| Thermostat | Actuator | ไฟเลี้ยง | สัญญาณ | เหมาะกับ |
|---|---|---|---|---|
| TF243WN/U | ML7420A, MVN75 | 24V + Transformer | 0-10V | ห้องที่มี 24V อยู่แล้ว |
| TFM223NNFH | ML7420A, ML7421A, ML7984A | 220V ตรง | 0-10V | ประหยัดต้นทุน ไม่เดิน 24V |
| TFM228N/U | MLP41TNA | 220V ตรง | On/Off 220V | งบน้อย ไม่ต้องการ Modulating |
| TB7980A1006 | ML7420A, ML7425A, ML7984A | 24V + Transformer | 0-10V | อาคารพาณิชย์, BMS |
| TB7980A1006 | MLP71MAA, MLP75MAB | 24V + Transformer | 0-10V (PICV) | ระบบที่ต้องการ Pressure Independent |
| TB7980A1006 | MRE/MRP75MAC | 24V + Transformer | 0-10V + Feedback | ต้องการ Monitor ตำแหน่งวาล์ว |
FAQ: คำถามที่พบบ่อย
Q: ทำไมหัวขับวาล์วไม่ทำงานทั้งที่ต่อวงจรถูกต้อง?
A: ตรวจสอบ 3 จุดนี้ก่อน: (1) แรงดันไฟฟ้าที่ขั้ว 24Vac/0Vac ถูกต้องหรือไม่, (2) สัญญาณ 0-10V มาหรือเปล่า ใช้ Voltmeter วัด, (3) DIP Switch ตั้งค่าถูก Mode หรือไม
Q: 2-Way กับ PICV ต่างกันอย่างไรในแง่การต่อวงจร?
A: วงจรคล้ายกัน แต่ PICV ต้องทำ CAL ก่อนใช้งาน และบางรุ่นมีสาย Feedback เพิ่มเติม
Q: Transformer ขนาดเท่าไหร่ที่ควรใช้?
A: แนะนำ 70 VA ขึ้นไป สำหรับ 1 Actuator + 1 Thermostat หากต่อหลายตัวให้เพิ่ม VA ตามจำนวน
Q: Normally Closed (NC) คืออะไร?
A: หมายความว่าเมื่อ ไฟดับ วาล์วจะ ปิด (Safe Position) เป็นมาตรฐานความปลอดภัยในระบบ Chilled Water
Q: สามารถใช้ Thermostat รุ่นอื่นที่ไม่ใช่ Honeywell ได้ไหม?
A: ได้ หากส่งสัญญาณ 0-10 Vdc เหมือนกัน แต่ต้องตรวจสอบ Common (GND) ให้ตรงกัน
ดาวน์โหลด PDF วงจรทั้งหมด
📥 [ดาวน์โหลด PDF: วงจรหัวขับวาล์ว Honeywell ครบทุกวงจร] รวมทั้ง 2-Way Valve และ PICV ในไฟล์เดียว พร้อม Index และคำอธิบายการต่อสาย
มีคำถามเพิ่มเติม? ติดต่อทีมงาน C.K.AIRCOND ได้เลย
Line : @ckaircond 📞 080-8265970 | 🌐 ckaircond.com
บทความนี้จัดทำโดย C.K.AIRCOND Limited Partnership | วงจรทั้งหมดเป็นข้อมูลอ้างอิง กรุณาตรวจสอบ Specification ก่อนติดตั้งจริงทุกครั้ง
