คู่มือเทคนิค : การคำนวณและติดตั้งแผ่นยางกันสั่น PT Mat Rubber Pad
แผ่นยางกันสั่น คือ อุปกรณ์ชิ้นสำคัญที่จะช่วยลดความเสียหายของเครื่องจักร เช่น AHU , เครื่องจักรขนาดใหญ่ ปั๊มชิลเลอร์ และอื่นๆที่มีการสั่นสะเทือน อุปกรณ์ Rubber pad คือทางเลือกยอดนิยมสำหรับผู้ที่พบปัญหาการสั่นสะเทือนของเครื่องจักร
ทำความรู้จักกับ PT Mat Tozen คืออะไร?

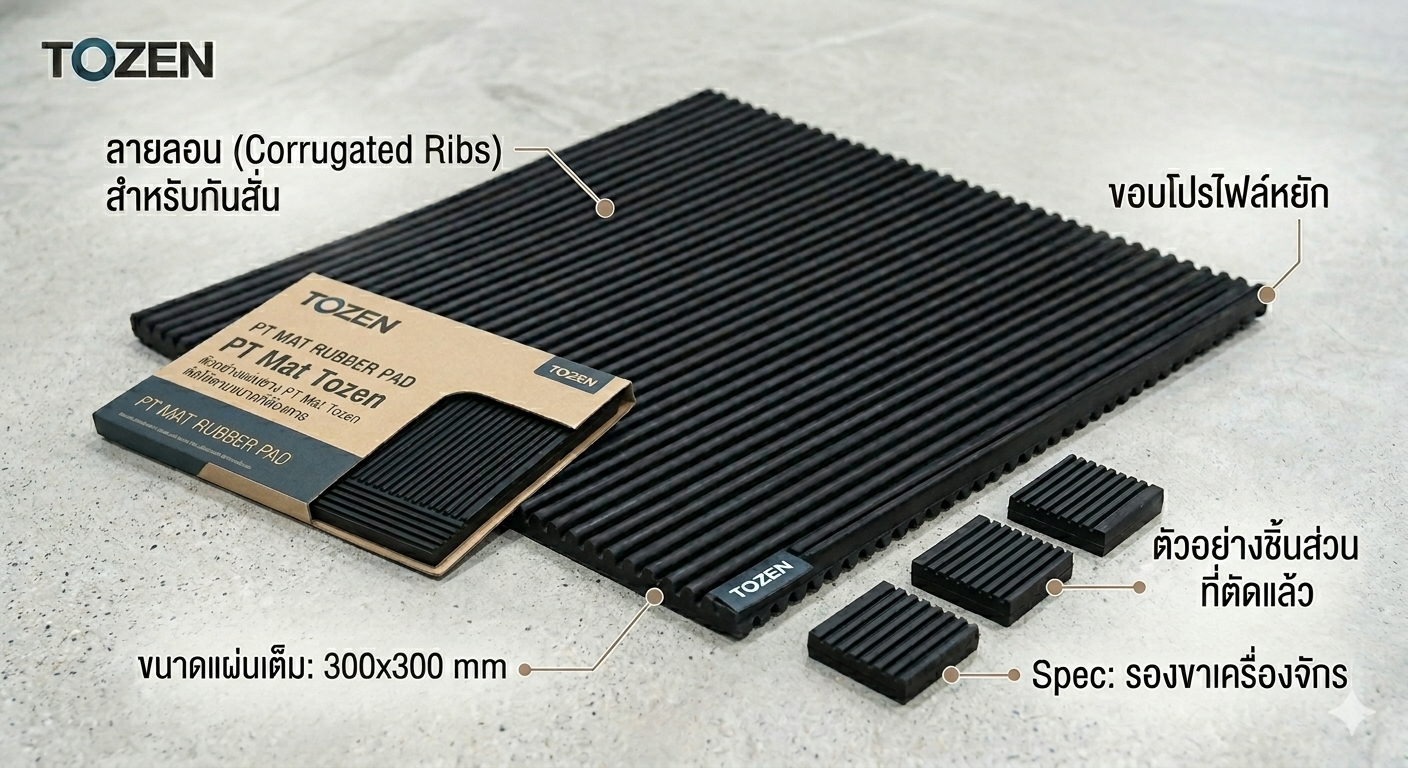

- ลักษณะเด่น: เป็นแผ่นยางกันสั่นที่มีลาย Ribbed (ร่อง) แบบกากบาทสองด้าน (Double Ribbed)
- วัสดุ: ส่วนใหญ่เป็น Natural Rubber หรือ Neoprene (ขึ้นอยู่กับการใช้งาน)
- จุดเด่น: สามารถซ้อนกันได้ (Double Layer) เพื่อเพิ่มค่า Deflection และไม่ต้องใช้กาวในการติดตั้งในบางกรณี
ข้อมูลทางเทคนิค (Specification) ที่ต้องใช้ในการคำนวณ
ควรนำเสนอเป็นตารางเพื่อให้ Google ดึงข้อมูลไปแสดง (Rich Snippets):
| คุณสมบัติ (Properties) | รายละเอียด (Detail) |
|---|---|
| ขนาดมาตรฐาน (Size) ความยาว | มีความยาว 30cm และ 100cm |
| ความหนา (Thickness) | 10 mm (PT-1030) 15 mm (PT-1530) 20 mm (PT-2030) |
| การรับน้ำหนักสูงสุด (Max Load) | 4 kg / cm2 |
4 ขั้นตอนการคำนวณแผ่นยางรองกันสั่น ให้แม่นยำ
ขั้นตอนที่ 1: หาน้ำหนักรวม (Total Weight) อ้างอิงสเปคเครื่อง และคำนวณหา น้ำหนักลงจุดรับ
คำนวณน้ำหนักทั้งหมดของเครื่องจักร รวมน้ำหนักของเหลวขณะทำงาน (Operating Weight) สามารถ + ค่า Safety Factor 20% ได้
สูตร:
P = W_total / N
P = น้ำหนักลงจุดรองรับ
W = Weight น้ำหนักรวมของเครื่องจักร
N = จำนวน จุดที่ต้องการรับน้ำหนัก
ขั้นตอนที่ 2: หาขนาดแผ่นยางที่ต้องการ (A)
โดยปกติเครื่องจักรจะมี 4 หรือ 6 จุดรองรับ
สูตร: ใช้ค่าความสามารถในการรับน้ำหนักใหม่ที่ 4 kg/cm2:
A (cm2) = P / 4
A = Area พื้นที่ของแผ่นยาง หน่วย cm2
P = น้ำหนักลงจุดรองรับ
ขั้นตอนที่ 3: หาขนาดกว้าง x ยาว
เมื่อได้พื้นที่ A แล้วต้องการขนาดเท่ากันทุกด้าน (สี่เหลี่ยมจตุรัส) ให้ถอด Root
หรือหาก กำหนดด้านใดด้านหนึ่ง ใช้ สูตร: A = กว้าง x ยาว
ตัวอย่าง: ต้องการ สี่เหลี่ยมด้านเท่า (จตุรัส)
A = 100 cm2
ด้านยาว (cm) = รากที่สองของ A / เช่น Root (100) = 10
คำตอบ ใช้ขนาด กว้าง 10cm x ยาว 10 cm
ตัวอย่าง: ต้องการ กำหนดขนาดด้านใดด้านหนึ่ง
A = 100 cm2 สมมุติ ขาจุดวางค่อนข้างยาว 20cm
ด้านยาว 20(cm) = 100cm2 / 20cm = 5 cm
คำตอบ ใช้ขนาด ยาว 20cm x กว้าง 5 cm
กรณีศึกษา (Case Study): การคำนวณติดตั้ง AHU
- โจทย์: ติดตั้งเครื่องจักร AHU น้ำหนัก 600 kg มีจุดยึด 4 จุด
- น้ำหนักต่อจุด (P) = 600 / 4 จุด= 150 kg/point
- พื้นที่ที่ต้องการ (A) = 150 / 4 kg/cm2 = 37.5 cm2
- ถอด Root หาขนาดแผ่นยางที่แนะนำ = ประมาณ 6.5 x 6.5 cm หรือ 7 x 7 cm ต่อจุด
เทคนิคการติดตั้ง PT Mat ให้ใช้งานได้นานที่สุด

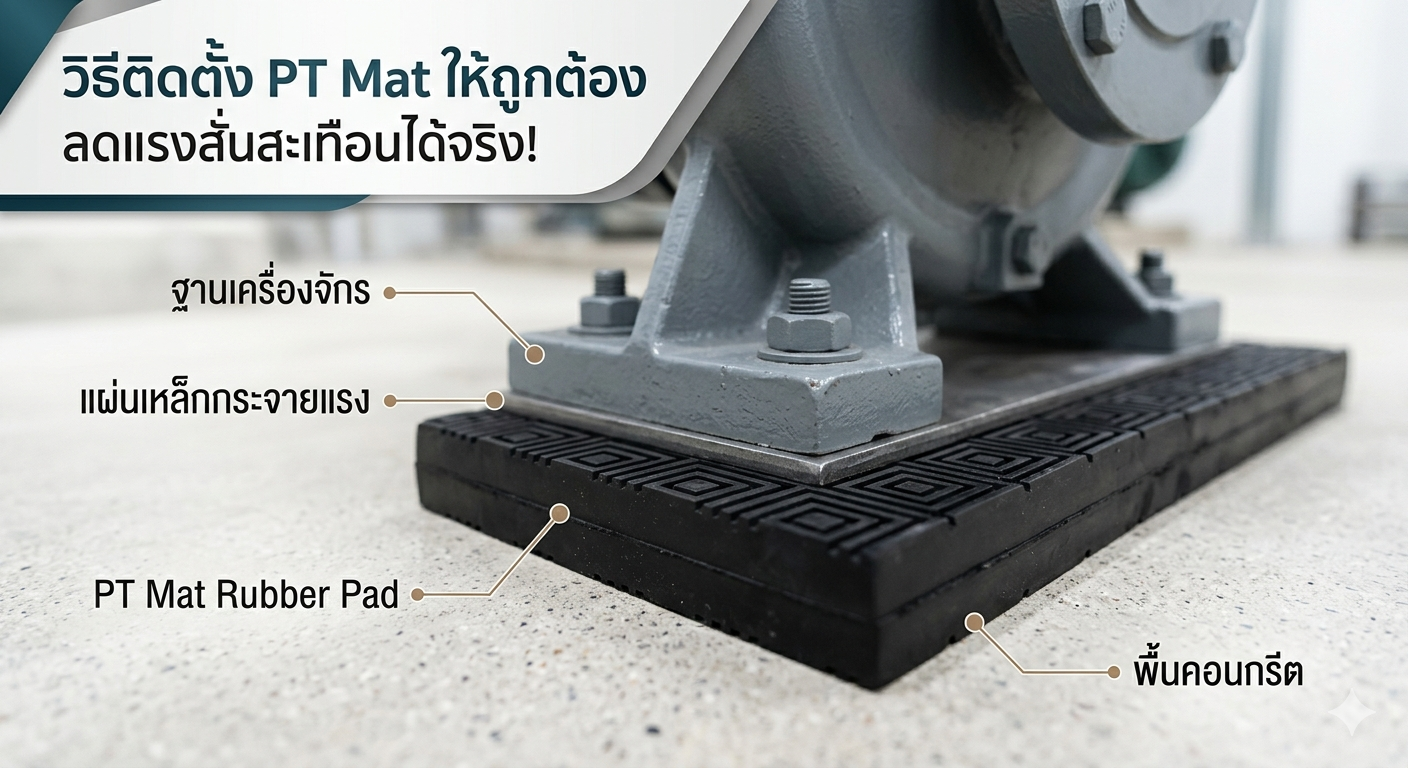

- การใช้ Shim Plate: ควรมีแผ่นเหล็กประกับระหว่างยางกับเครื่องจักรเพื่อกระจายน้ำหนัก
- การซ้อนแผ่นยาง: หากเครื่องจักรมีความถี่ต่ำ (สั่นมาก) ให้ใช้ PT-20 หรือซ้อน PT-10 สองชั้นโดยวางร่องให้สลับกัน
- การตรวจสอบ: ยางไม่ควรมีอาการ “ปลิ้น” หรือ “ยุบตัว(Deflection) เกิน 15-20%” ของความหนาเดิม
สรุป: ทำไมวิศวกรจึงเลือกใช้ Tozen PTMatแผ่นยางชนิดนี้?
การเลือกใช้ PT Mat Rubber Pad หรือ แผ่นยางกันสั่น ไม่ใช่เพียงแค่การนำแผ่นยางมาวางรองใต้เครื่องจักรเท่านั้น แต่คือการคำนวณเพื่อให้เกิดความสมดุลระหว่าง “น้ำหนักที่กดทับ” และ “ประสิทธิภาพในการซับแรงสั่นสะเทือน” หากเลือกขนาดที่เล็กเกินไป แผ่นยางจะรับภาระหนักจนเสื่อมสภาพเร็ว แต่หากใหญ่เกินไป แผ่นยางจะแข็งเกินกว่าจะซับแรงสั่นสะเทือนได้ดี ทั้งนี้สามารถปรึกษาปัญหารวมถึงการออกแบบและคำนวณขนาดและความหนาของแผ่นได้ที่ Line : @ckaircond
