VC4013 และ VC6013 เจาะลึกข้อแตกต่างที่ควรรู้

คอนโทรลวาล์ว Honeywell หรือ Valve Zone เป็นอุปกรณ์สำคัญในระบบแอร์ชิลเลอร์หรือระบบ HVAC (Heating, Ventilation, and Air Conditioning) ที่ช่วยควบคุมอัตราการไหลของน้ำในระบบชิลเลอร์ โดยรุ่น VC4013 และ VC6013 เป็นที่นิยมใช้งานของช่างผู้ติดตั้งหรือผู้ออกแบบระบบ แต่หลายคนอาจยังไม่ทราบถึงข้อแตกต่างของคอนโทรลวาล์วทั้งสองรุ่นนี้ บทความนี้จะเจาะลึกข้อมูลเชิงเทคนิค ข้อดี-ข้อเสีย เพื่อช่วยให้คุณตัดสินใจเลือกคอนโทรลวาล์ว Honeywell ที่เหมาะสมกับการใช้งานมากที่สุด

ทำความรู้จักกับคอนโทรลวาล์ว Honeywell VC4013/VC6013

คอนโทรลวาล์ว Honeywell รุ่น VC4013 /VC6013 เป็นวาล์วควบคุมแบบมอเตอร์ ออกแบบมาเพื่อควบคุมการไหลของน้ำร้อนและน้ำเย็นในระบบชิลเลอร์ในอาคารสูงหรืออุตสาหกรรม วาล์วทั้งสองรุ่นนี้ทำงานร่วมกับอุปกรณ์ควบคุมอุณหภูมิ เช่น เทอร์โมสตัท เพื่อเปิด-ปิดวาล์วตามความต้องการ

โดยทั่วไป คอนโทรลวาล์ว Honeywell VC4013 เป็นวาล์วแบบ 2 ทาง (2-way valve) ทำงานด้วยระบบ SPST (Single-pole, single-throw)

ส่วน VC6013 เป็นวาล์วแบบ 2 ทาง (2-way valve) ทำงานด้วยระบบ SPDT (Single-pole, double-throw) ซึ่งมีความแตกต่างกันในด้านการต่อใช้งานและการต่อระบบไฟฟ้าคอนโทรล

ทำความรู้จักวงจรแบบ SPST and SPDT

• SPST (Single-pole, single-throw) (VC4013): เป็นสวิตช์แบบง่ายๆ ที่มีขั้วเดียวและสามารถเปิดหรือปิดวงจรได้เพียงสถานะเดียว(NO) เหมาะสำหรับการควบคุมการไหลแบบ 1 ทาง

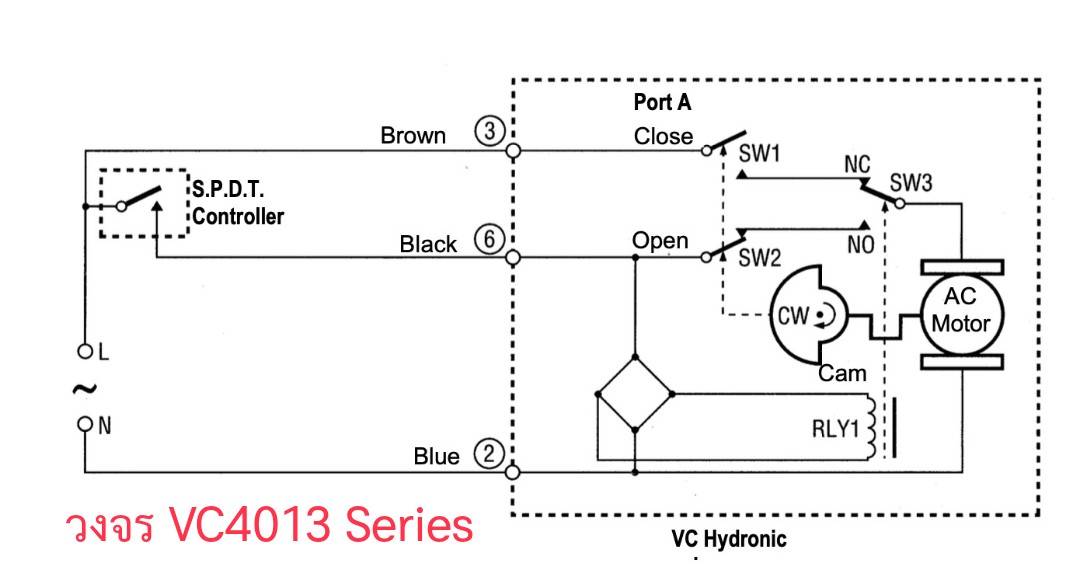

รูปวงจรการทำงาน

• SPDT (Single-pole, double-throw) (VC6013): เป็นสวิตช์ที่มีขั้วเดียวแต่สามารถเลือกต่อวงจรได้ 2 ทาง ทำให้สามารถควบคุมการไหลได้แบบ NO NC โดยต่อใช้งานผ่านรูมเทอร์โม Honeywell หรือใช้งานผ่าน Ralay

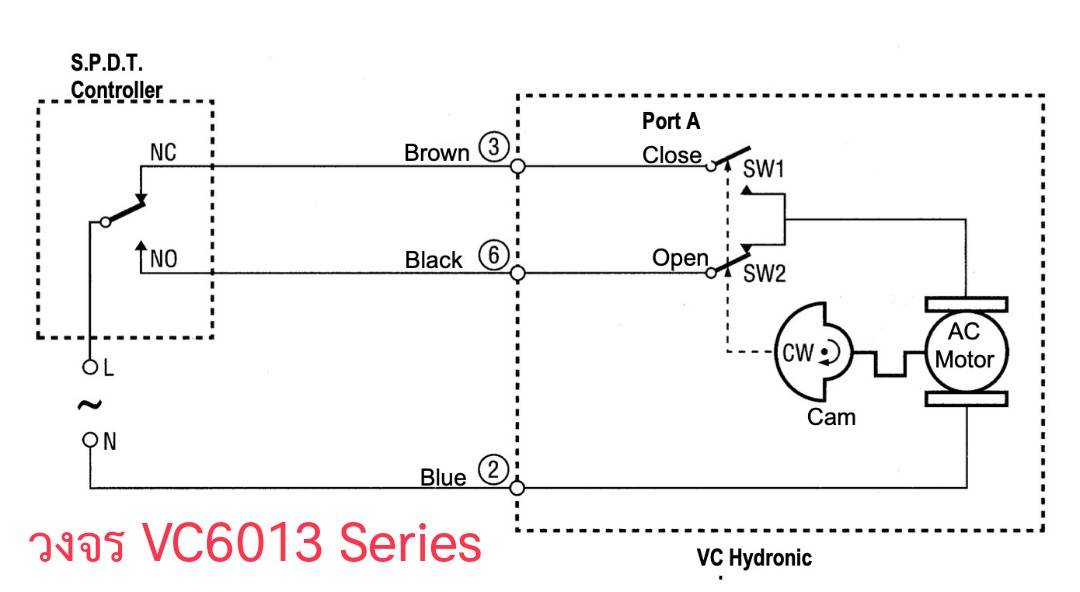

รูปวงจรการทำงาน

ข้อดี-ข้อเสียของคอนโทรลวาล์ว Honeywell VC4013/VC6013

Honeywell VC4013

• ข้อดี:

• ติดตั้งง่าย ใช้งานสะดวก การควบคุมแม่นยำด้วยระบบ Electric Return
• ทนทาน ใช้งานได้ยาวนาน
• ราคาถูกกว่า รุ่น สปริงรีเทิร์น Spring Return
• มีให้เลือกหลายขนาดและประเภทการเชื่อมต่อ เช่น แบบเชื่อม และแบบเกลียว
• สามารถถอดเปลี่ยนอะไหล่ได้ง่าย เช่น เปลี่ยนไส้วาล์ว เปลี่ยนเฉพาะหัวขับ Actuator

• ข้อเสีย:

• จะต้องเพิ่มสายไฟ ชุด NC ตลอดเวลาเพื่อให้วาล์วสั่งปิดได้ตามคำสั่ง

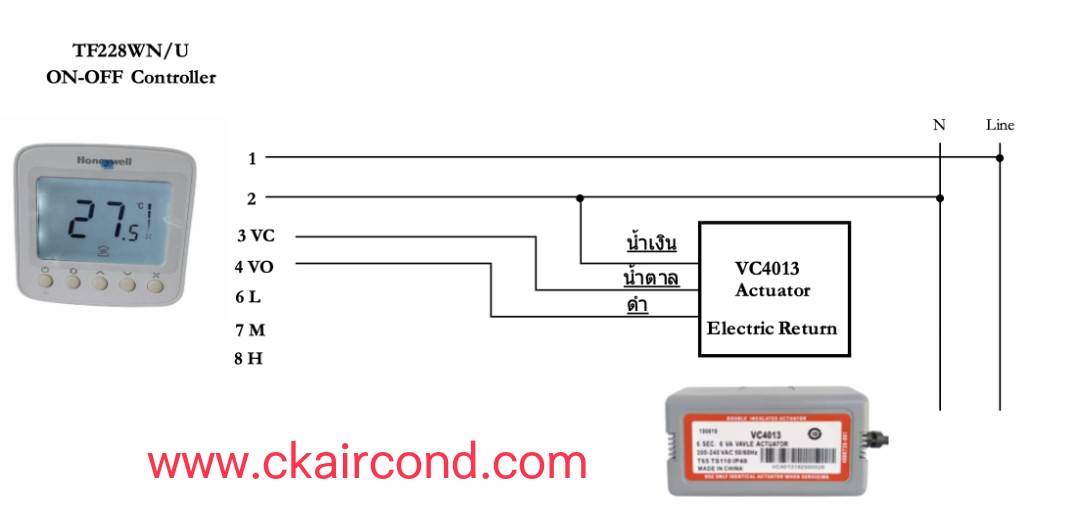

ตัวอย่างวงจรการต่อใช้งานร่วมกับ Room Thermostat / สามารถติดต่อฝ่ายขายได้ที่ @ckaircond

Honeywell VC6013

• ข้อดี:

• ติดตั้งง่าย การควบคุมแม่นยำด้วยระบบ Electric Return
• ทนทาน ใช้งานได้ยาวนาน
• ราคาถูกกว่า รุ่น VC4013 VC4043
• มีให้เลือกหลายขนาดและประเภทการเชื่อมต่อ เช่น แบบเชื่อม และแบบเกลียว
• สามารถถอดเปลี่ยนอะไหล่ได้ง่าย เช่น เปลี่ยนไส้วาล์ว เปลี่ยนเฉพาะหัวขับ Actuator

• ข้อเสีย:
• จะต้องต่อการใช้งานผ่านชุด Relay เพื่อควบคุมการเปิด-ปิด
• การติดตั้งระบบวงจรไฟฟ้าค่อนข้างซับซ้อน

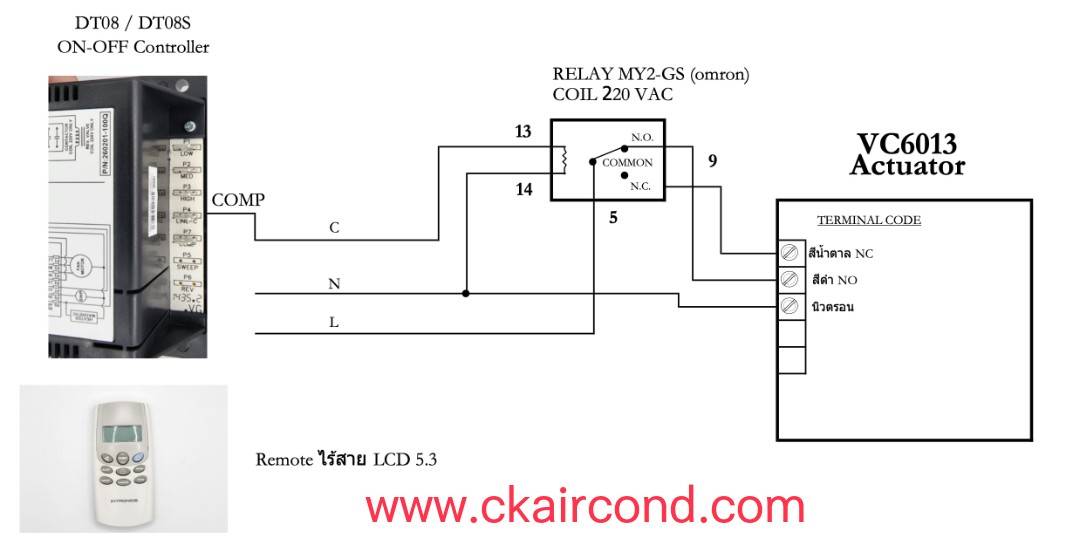

ตัวอย่างวงจรการต่อใช้งานร่วมกับ Room Thermostat / สามารถติดต่อฝ่ายขายได้ที่ @ckaircond

สรุปและข้อเสนอแนะ

คอนโทรลวาล์ว Honeywell รุ่น VC4013 และ VC6013 เป็นตัวเลือกที่ยอดเยี่ยมสำหรับระบบแอร์ชิลเลอร์หรือระบบ HVAC โดยมีความแตกต่างกันในด้านการใช้งานวงจรไฟฟ้าในระบบควบคุม ทั้งนี้ปัญหาจะหมดไปหากใช้งานร่วมกับ Room Thermostat ที่เป็นแบรนด์ Honeywell เนื่องจากได้ทำระบบไฟฟ้าเพื่อรองรับการใช้งานของอุปกรณ์ไว้ได้สมบูรณ์แบบ
