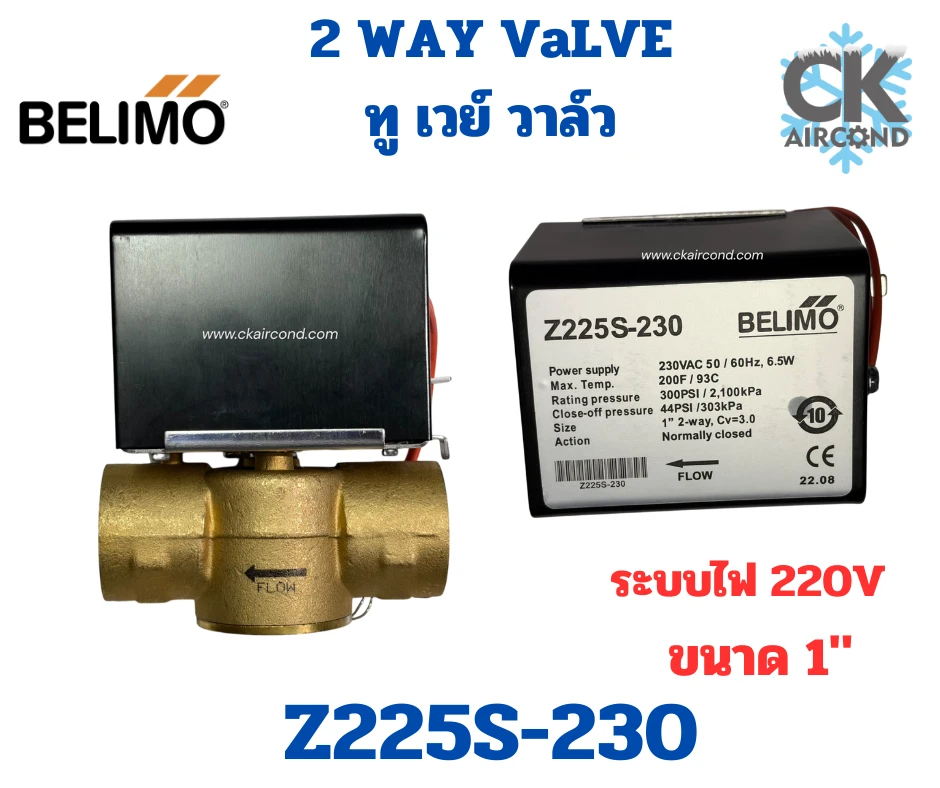

วาล์ว 2 ทาง Belimo Z225S-230 ขนาด 1 นิ้ว | สเปก
วาล์ว 2 ทาง Belimo Z225S-230 ขนาด 1 นิ้ว เป็นโซนวาล์วชนิด Normally Closed (ไม่จ่ายไฟ = วาล์วปิด) ออกแบบมาสำหรับควบคุมน้ำเย็น-น้ำร้อนในระบบ FCU และ VAV Box โดยเฉพาะ ตัวแอคชูเอเตอร์กับบอดี้วาล์วถอดแยกจากกันได้ง่ายด้วยคันโยก ช่วยให้ติดตั้งและซ่อมบำรุงสะดวกขึ้น บทความนี้สรุปสเปกสำคัญของรุ่น 1 นิ้วให้ตรงจุด
สเปกของ Belimo Z225S-230 (ขนาด 1 นิ้ว)
| รายการ | สเปก |
|---|---|
| ขนาดท่อ (DN / Rp) | DN25 / Rp 1″ (เกลียวใน BSP) |
| Kvs | 2.6 m³/h |
| PN | 20 |
| Close-off pressure (Δps) | 303 kPa |
| แรงดันไฟเลี้ยง | AC 230V ±10%, 50/60Hz |
| กำลังไฟขณะทำงาน | 6.5 W (7 VA สำหรับเลือกขนาดสาย) |
| เวลาเปิดวาล์ว (มอเตอร์) / ปิดวาล์ว (สปริง) | 13–18 วินาที / 4–5 วินาที |
| สื่อตัวกลาง | น้ำเย็น/น้ำร้อน ผสมกลีคอลได้สูงสุด 50%, 0–93°C |
| วัสดุบอดี้ / แผ่นปิด | ทองเหลืองขึ้นรูป (Forged Brass) / ยาง NBR |
| ขนาด (A x B x C) / น้ำหนัก | 96 x 26 x 66 มม. / 1.0 กก. |
เทียบกับรุ่นอื่นในตระกูลเดียวกัน (ไซส์เล็กกว่า):
| รุ่น | ขนาดท่อ | Kvs | Close-off (Δps) | ราคา |
|---|---|---|---|---|
| Z215S-230 | DN15 / 1/2″ | 1.7 m³/h | 414 kPa | 3,850 |
| Z220S-230 | DN20 / 3/4″ | 2.2 m³/h | 344 kPa | 3,960 |
| Z225S-230 | DN25 / 1″ | 2.6 m³/h | 303 kPa | 4,180 |
เลือกใช้และติดตั้งอย่างไร
เลือกไซส์ตามค่า Kvs ให้เหมาะกับอัตราการไหลและ pressure drop ที่ต้องการของวงจร FCU/VAV แต่ละจุด เนื่องจากวาล์วเป็นแบบ Normally Closed ระบบจึงปิดกั้นน้ำอัตโนมัติเมื่อไฟดับหรือตัดไฟ ซึ่งเหมาะกับงานที่ต้องการ fail-safe ด้านความปลอดภัย ข้อควรระวังในการติดตั้งคือต้องวางก้านวาล์วในแนวตั้งขึ้นเหนือแนวนอนเสมอ และห้ามติดตั้งย้อนทิศทางการไหลที่ระบุไว้บนบอดี้วาล์ว ดูวาล์ว 2 ทางรุ่นอื่นๆ ที่ร้านมีจำหน่ายได้ที่ หมวดหมู่ 2 Way Valve
คำถามที่พบบ่อย (FAQ)
Z225S-230 ต่างจาก Z225S-230-80B อย่างไร
รุ่น -80B มีค่า Kvs สูงกว่า (6.9 m³/h เทียบกับ 2.6 m³/h) และ close-off pressure ต่ำกว่า (137 kPa) แม้ขนาดท่อ 1 นิ้วเท่ากัน จึงเหมาะกับงานที่ต้องการอัตราการไหลสูงกว่า
วาล์วรุ่นนี้ใช้กับไฟ 220V ได้เลยหรือไม่
ได้ Z225S-230 ออกแบบมาสำหรับไฟเลี้ยง AC 230V ±10% โดยเฉพาะ (มีรุ่น -24 และ -120 สำหรับแรงดันอื่นแยกต่างหาก)
ต้องเลือกไซส์วาล์วอย่างไรให้พอดีกับระบบ
พิจารณาจากค่า Kvs เทียบกับอัตราการไหลของน้ำในวงจรและ pressure drop ที่ยอมรับได้ หากไม่แน่ใจแนะนำให้ส่งสเปกระบบมาให้ทีมงานช่วยคำนวณ
สนใจวาล์ว 2 ทาง Belimo Z225S-230 ขนาด 1 นิ้ว สอบถามสเปกเพิ่มเติมหรือขอใบเสนอราคาได้ที่ร้าน ซี.เค.แอร์คอนด์
สามารถแนะนำฟังก์ชันการใช้งานให้ได้ โปรดติดต่อฝ่ายขาย
( มีส่วนลดพิเศษ โปรดติดต่อฝ่ายขาย ID: @ckaircond )
