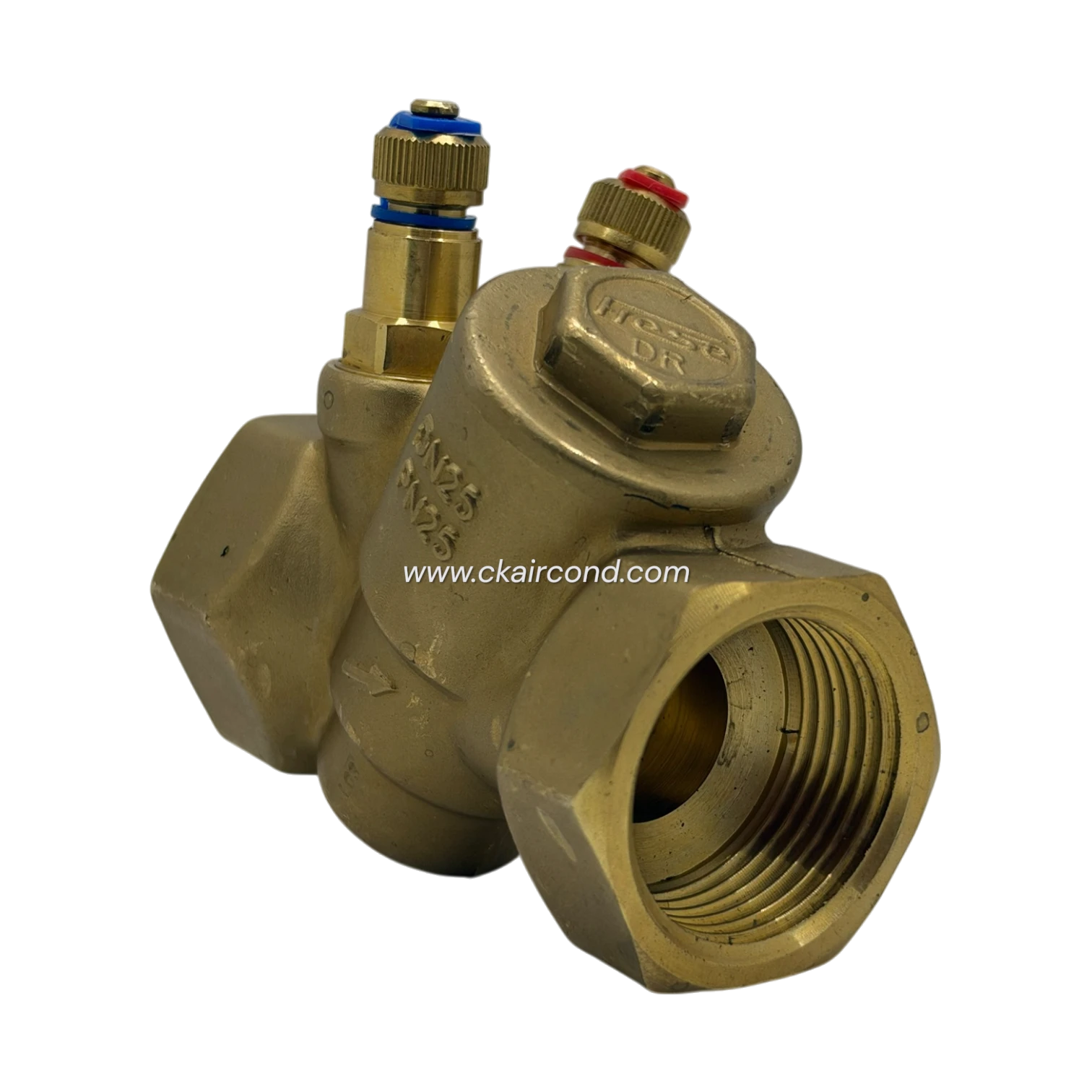

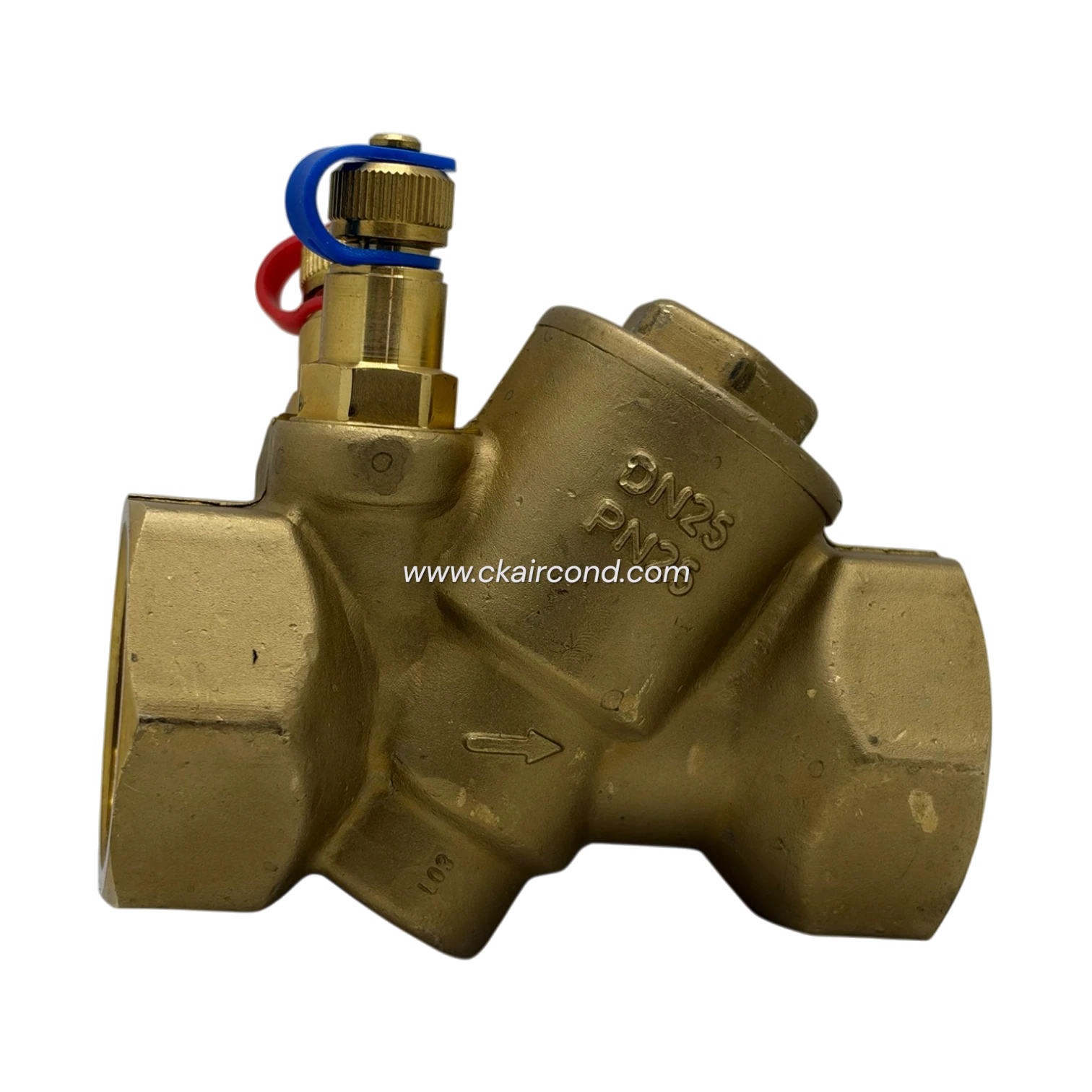

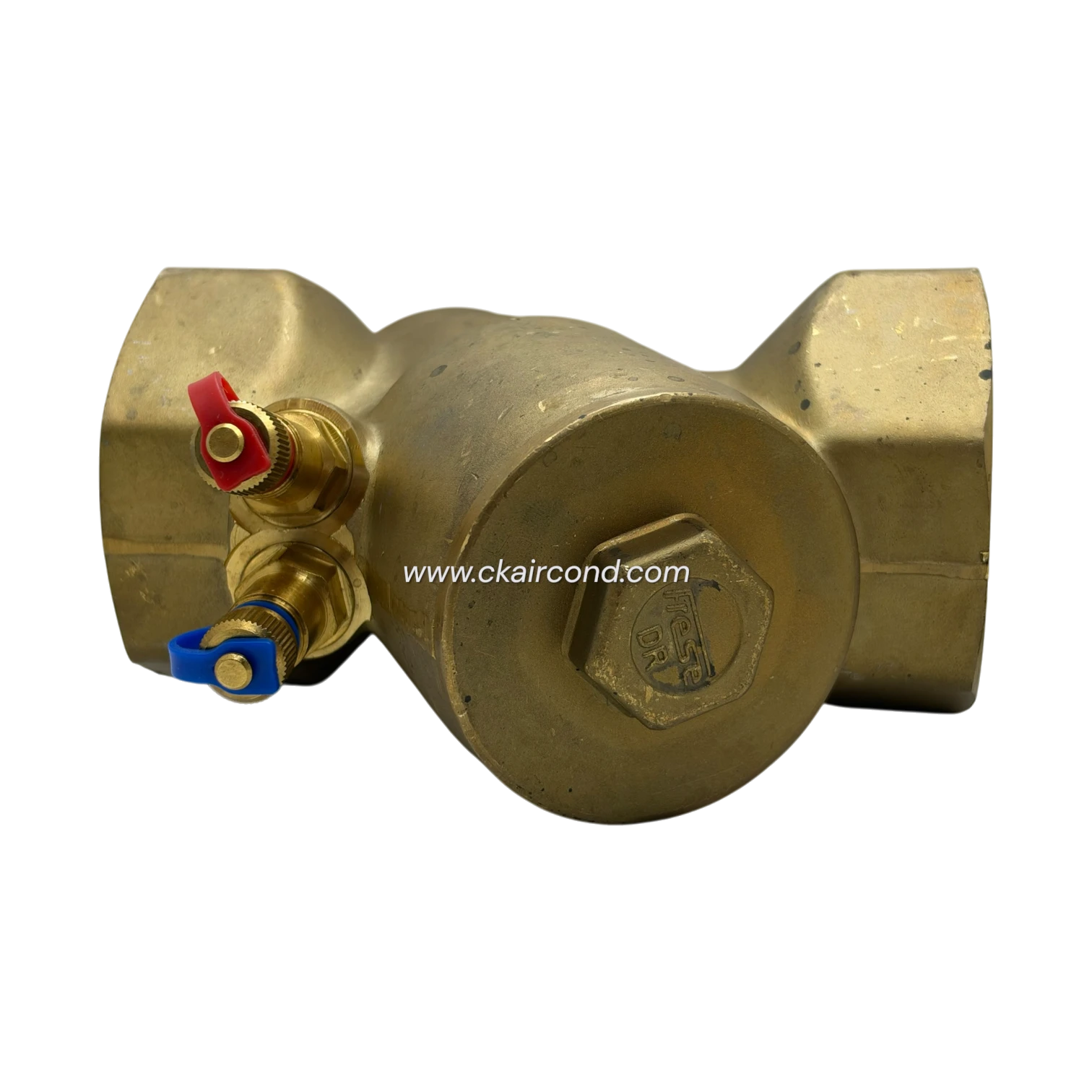

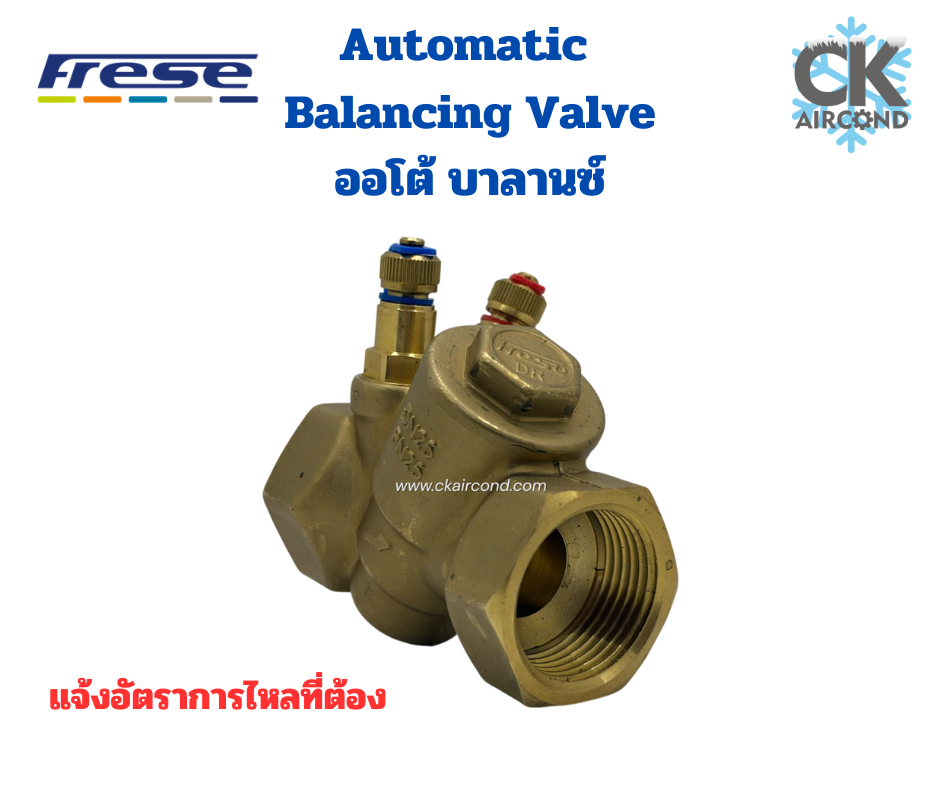

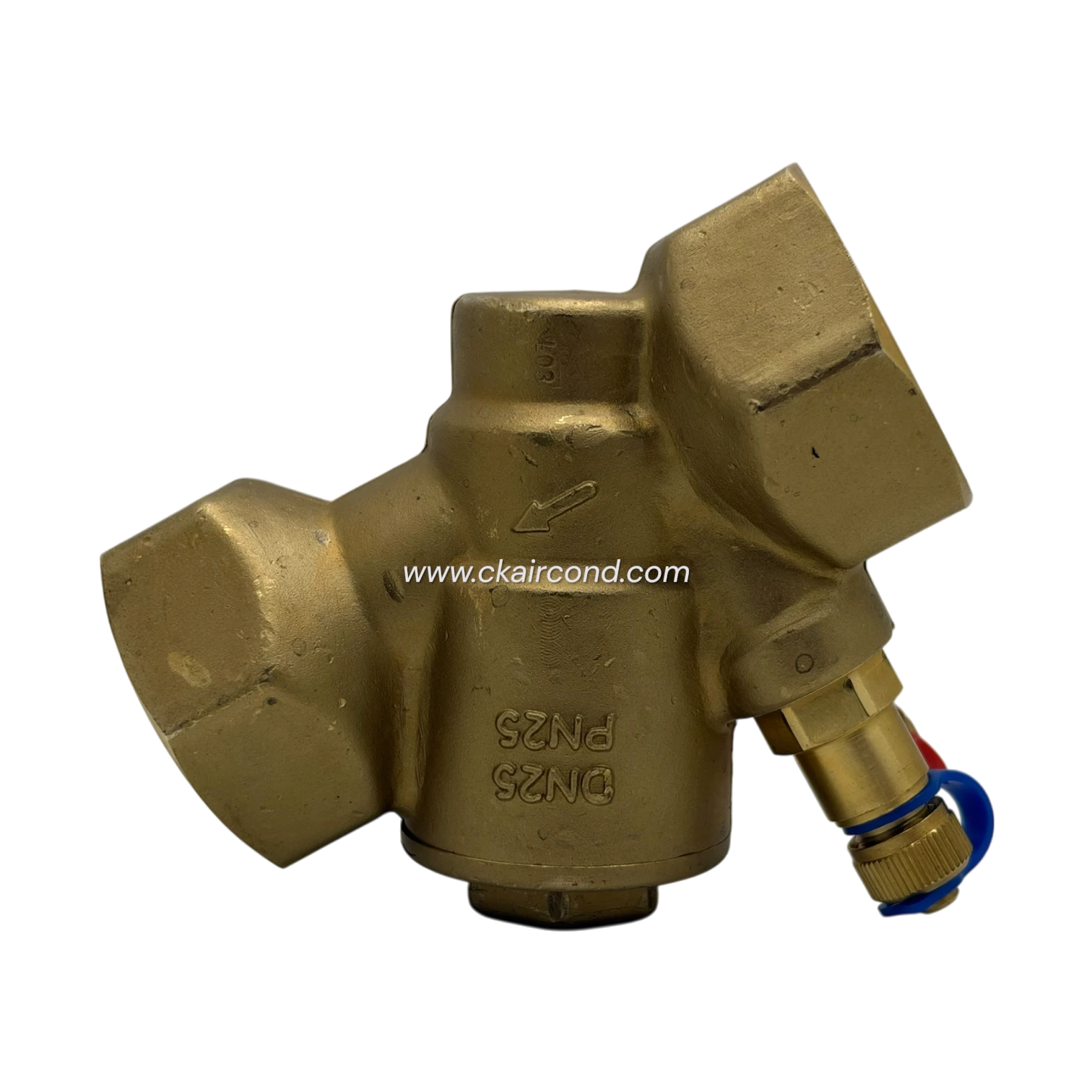

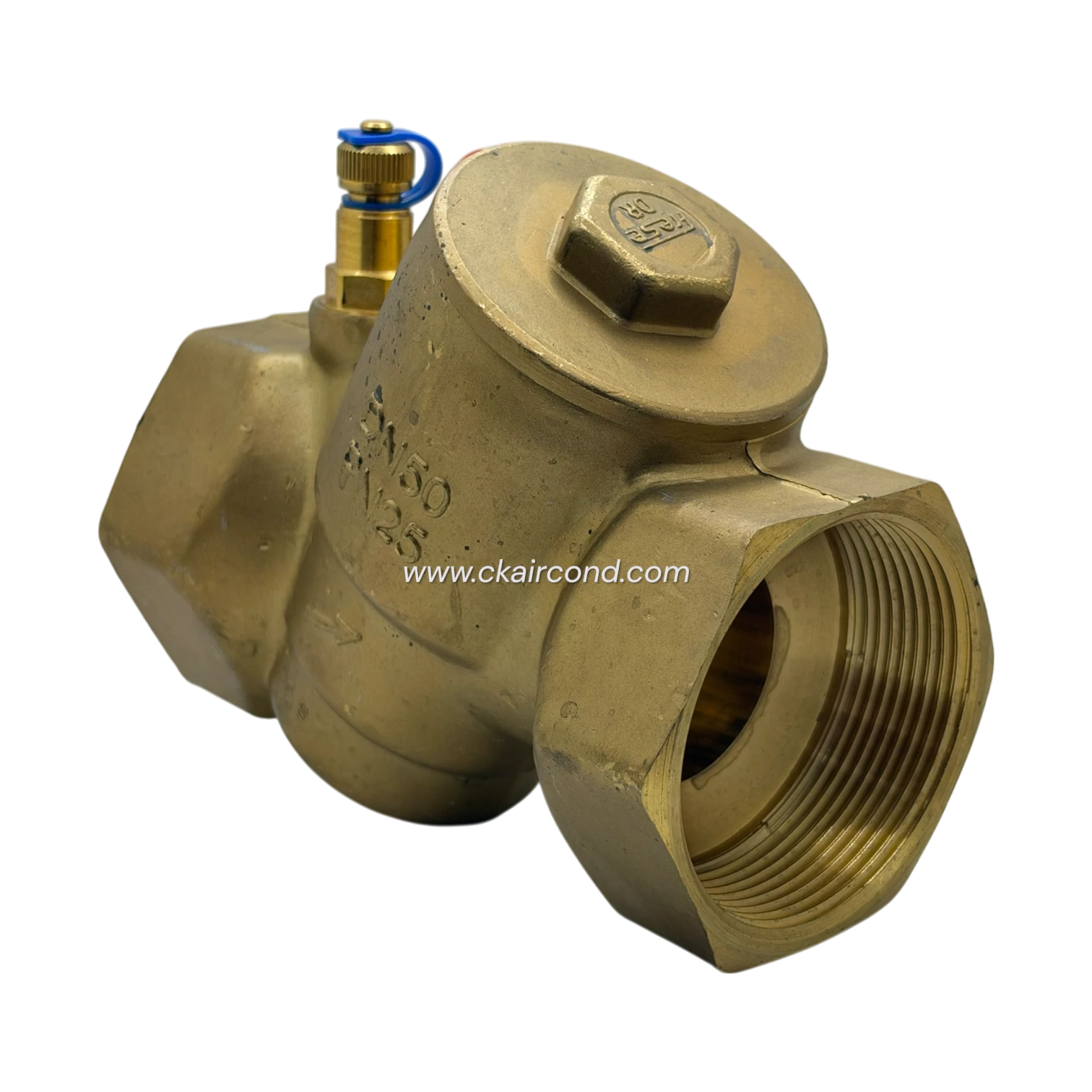

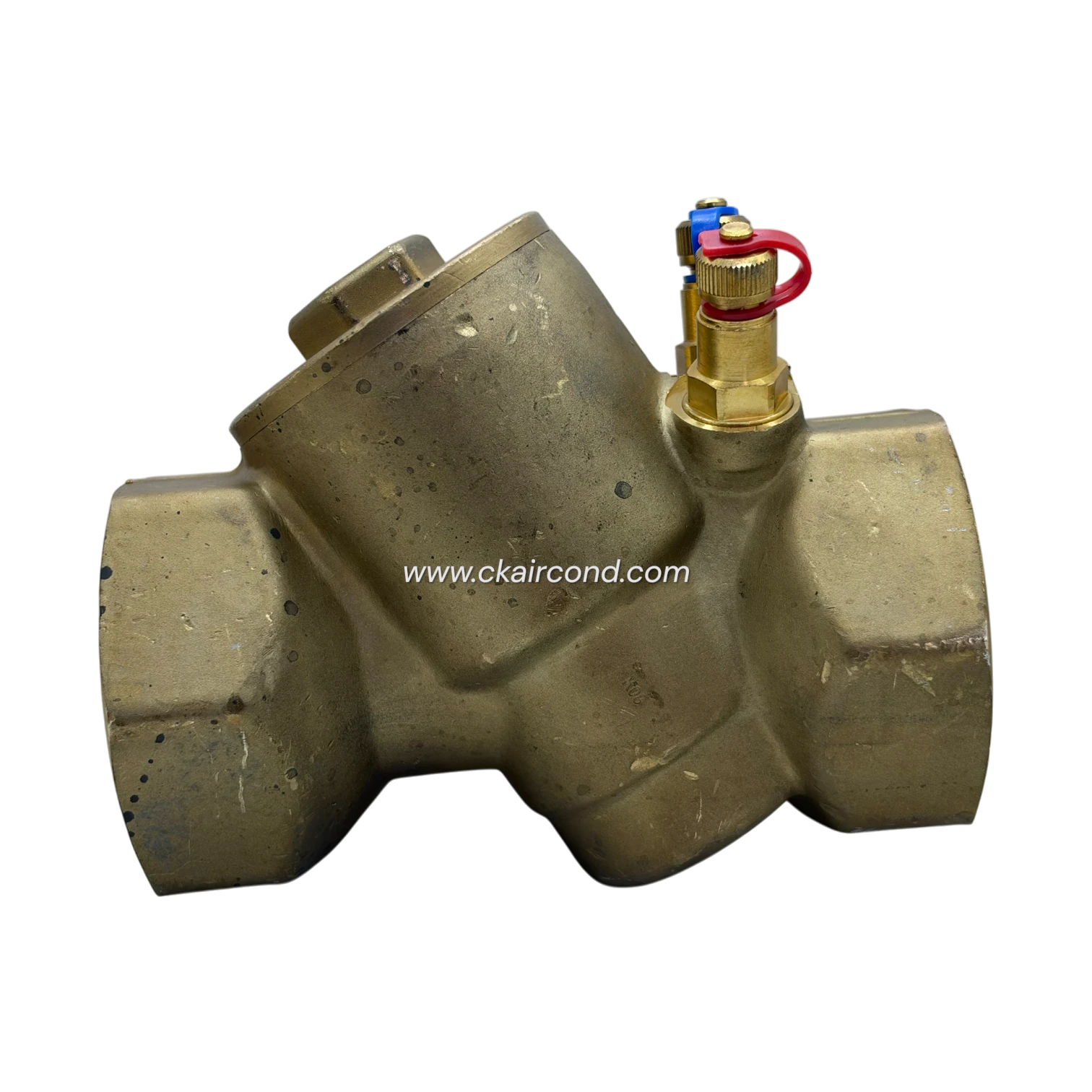

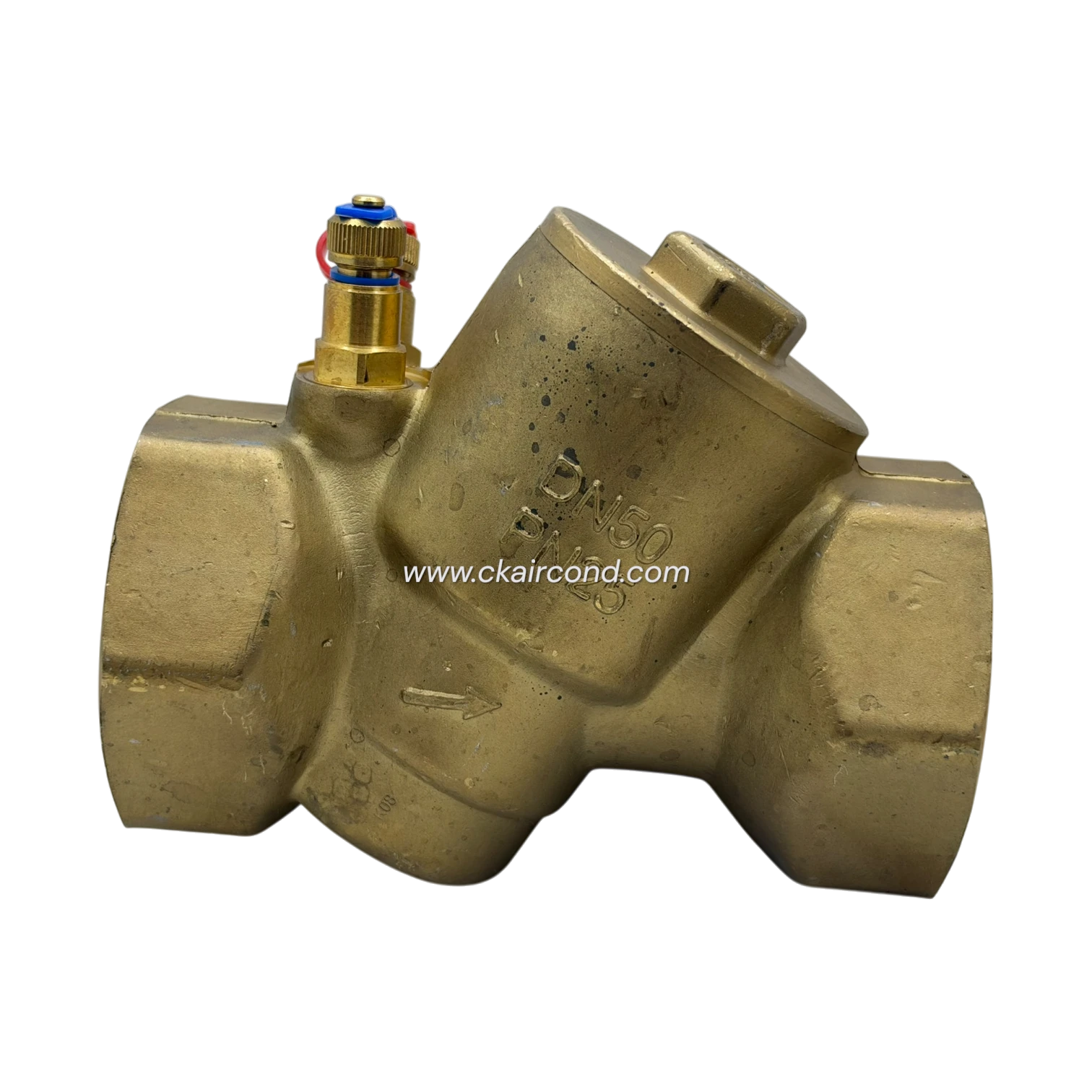

วาล์วออโต้บาลานซ์ (Automatic Balancing Valve) Frese ALPHA แบบเกลียว DN15-DN50
วาล์วออโต้บาลานซ์ หรือ ออโต้ บาลานซ์ (Automatic Balancing Valve) คือวาล์วที่ควบคุมอัตราการไหลของน้ำในระบบทำความร้อน-ความเย็นให้คงที่ตามค่าที่ตั้งไว้ โดยไม่ต้องปรับซ้ำเมื่อแรงดันในระบบเปลี่ยนแปลง บทความนี้พาไปรู้จัก Frese ALPHA รุ่นเกลียว (Screwed Ends) ขนาด DN15-DN50 หรือไม่เกิน 2 นิ้ว ซึ่งเป็นขนาดที่ใช้งานบ่อยในงานท่อขนาดเล็ก-กลางของช่างและผู้รับเหมา
หลักการทำงานของวาล์วออโต้บาลานซ์ Frese ALPHA

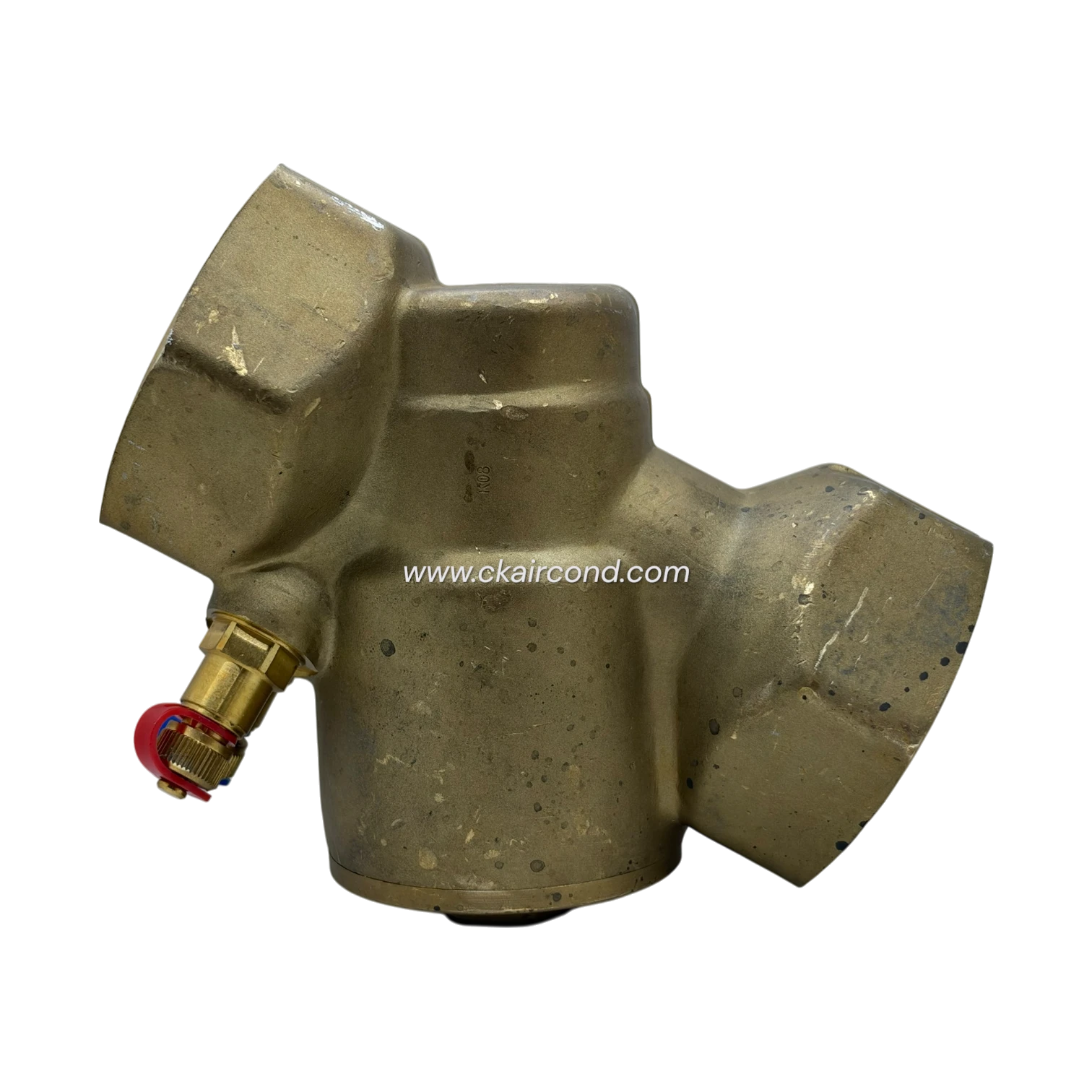

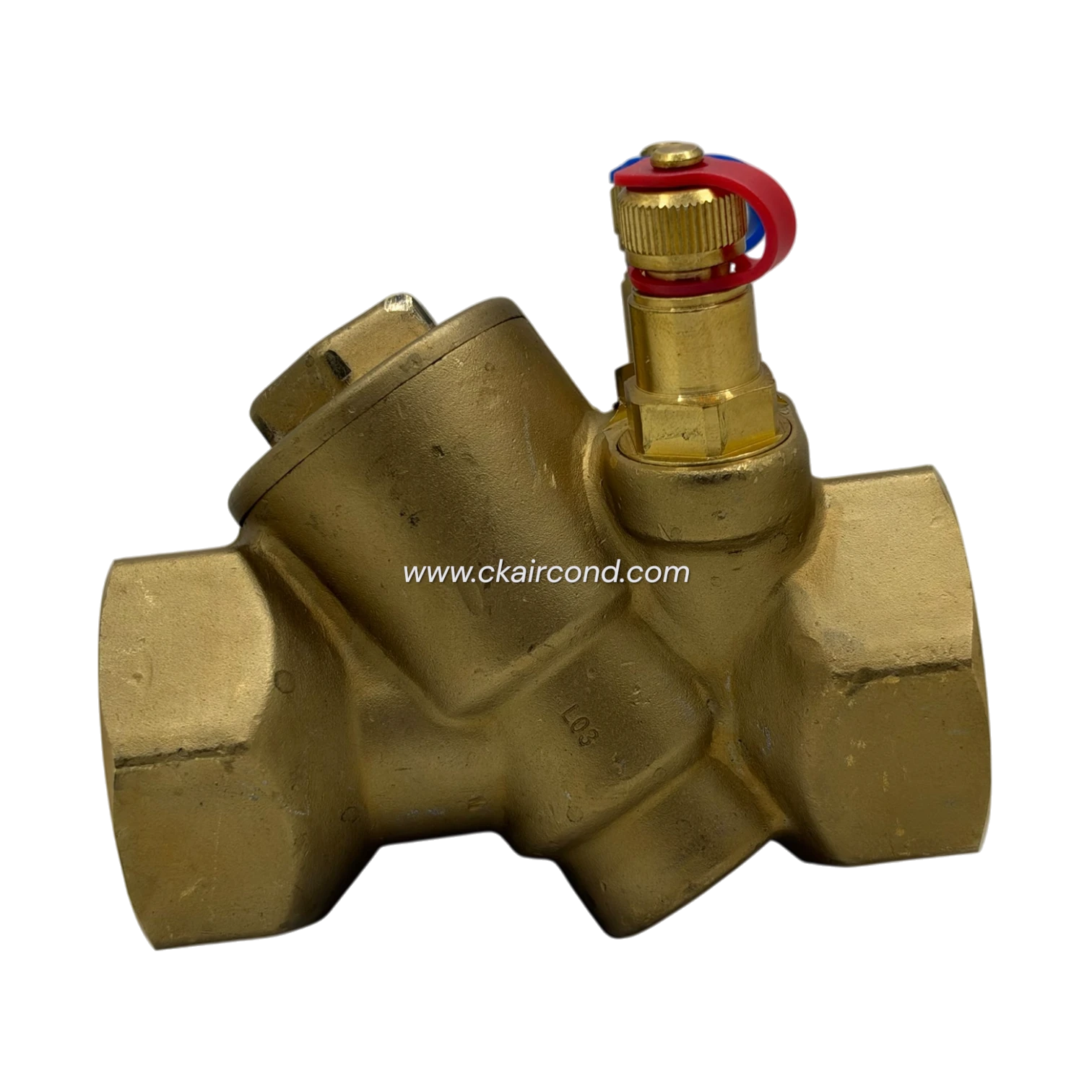

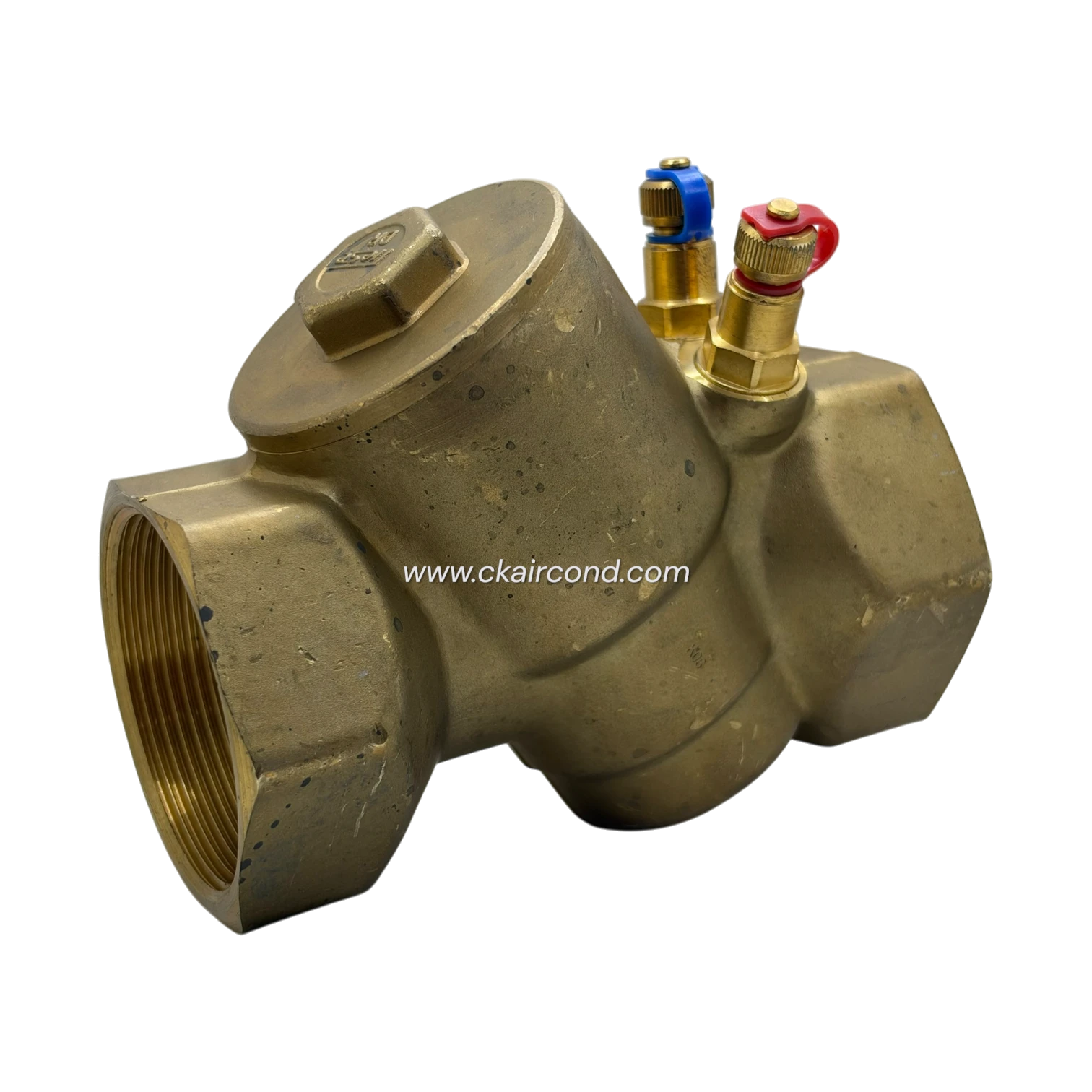

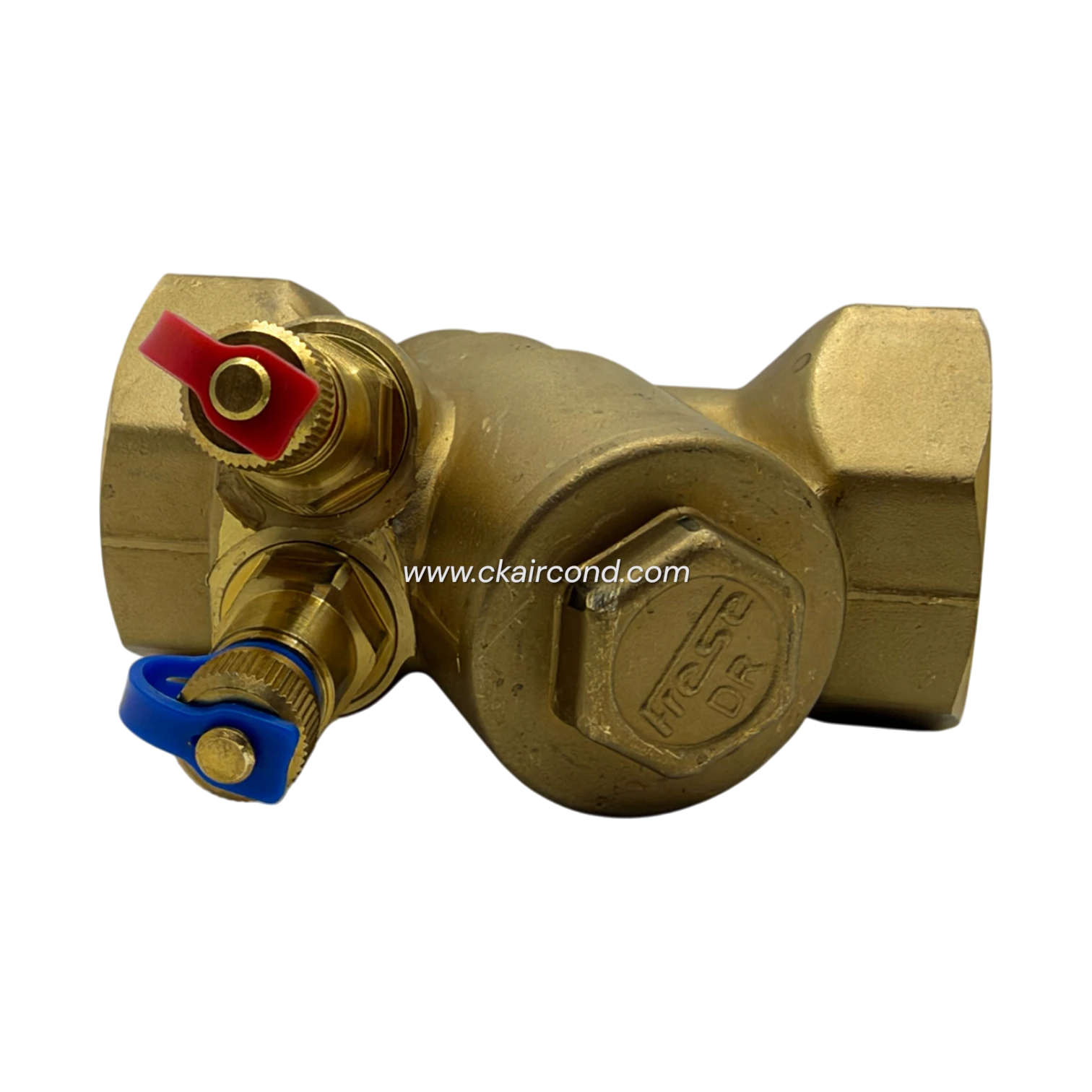

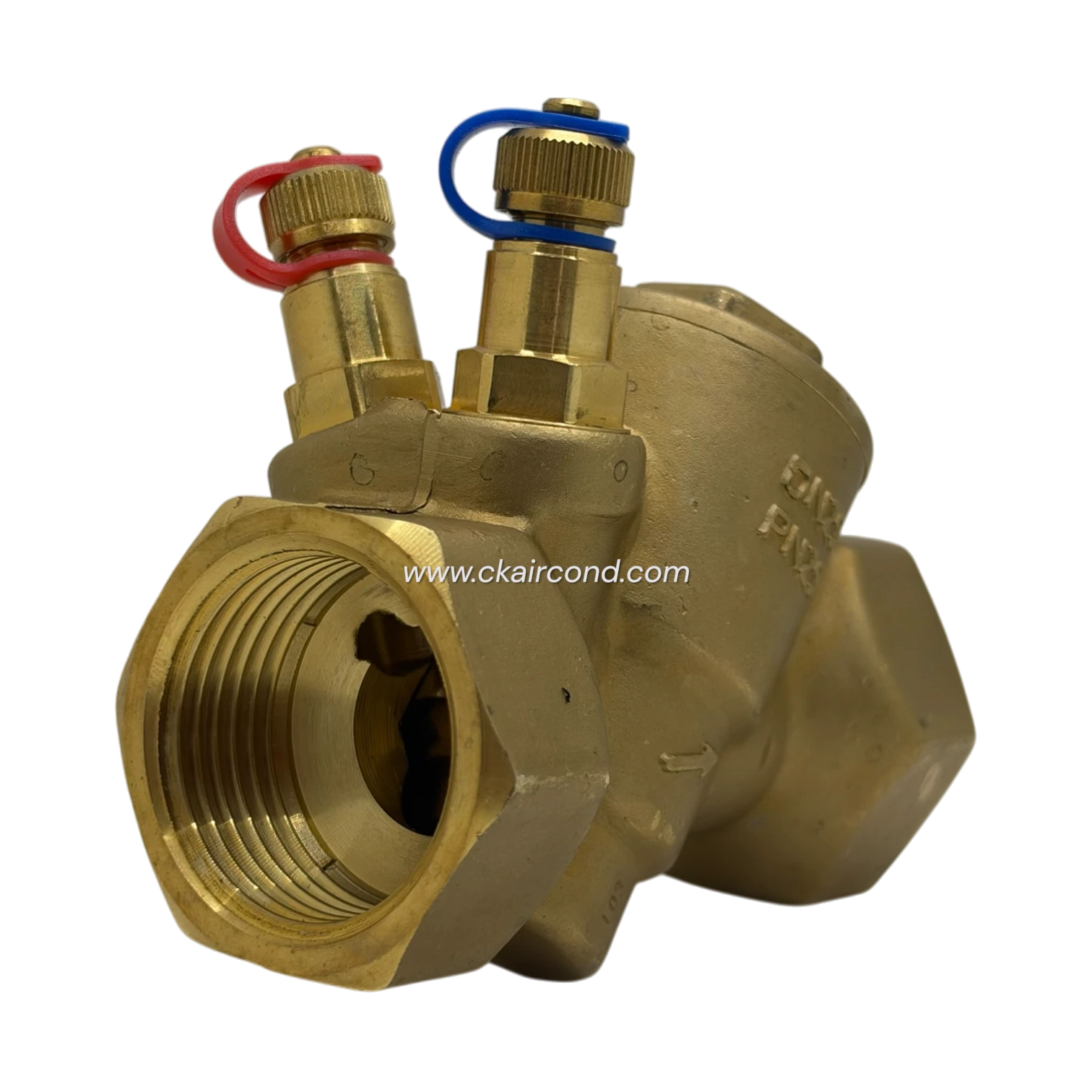

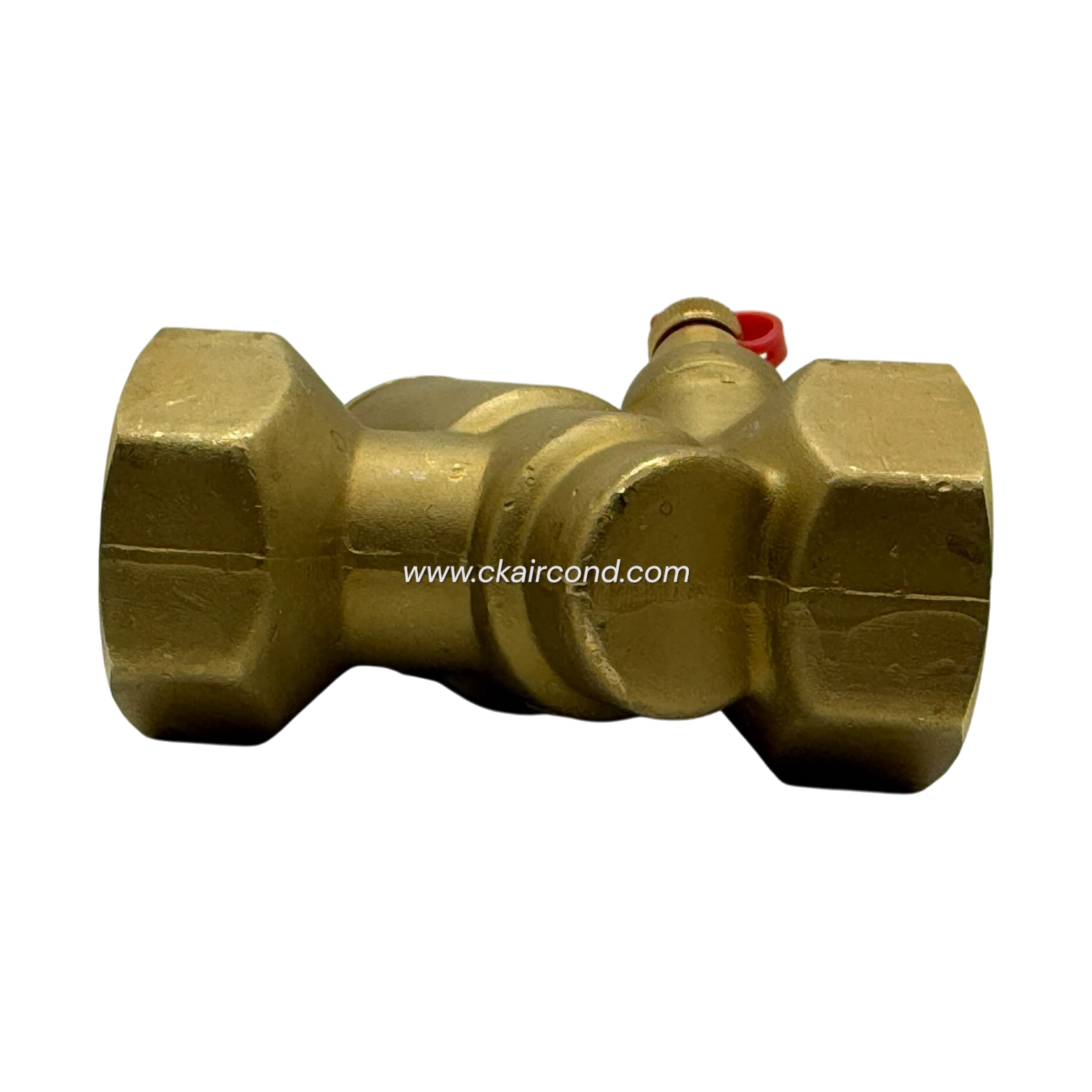

หัวใจของวาล์วรุ่นนี้คือคาร์ทริดจ์ ALPHA ซึ่งเป็นชุดควบคุมอัตราการไหลแบบเปลี่ยนแผ่นออริฟิซได้ (replaceable orifice plate) ร่วมกับไดอะแฟรมทนแรงดัน เมื่อแรงดันต่างคร่อมวาล์วเปลี่ยนไป กลไกภายในจะปรับพื้นที่ช่องไหลโดยอัตโนมัติ เพื่อรักษาอัตราการไหลให้คงที่ตามค่าที่กำหนดไว้ตลอดช่วงแรงดันต่าง 7-600 kPa ตัวเรือนวาล์วผลิตจากทองเหลือง DZR (CW602N) ทนแรงดันใช้งาน PN25 และทนอุณหภูมิตั้งแต่ -20°C ถึง +120°C เกลียวต่อเป็นมาตรฐาน ISO 228 แบบเกลียวใน (female/female) เหมาะกับการติดตั้งทั่วไปในงานระบบท่อ
จุดเด่นที่เหมาะกับงานท่อขนาดเล็ก-กลาง
เพราะวาล์วปรับสมดุลอัตโนมัติ ผู้ติดตั้งจึงไม่ต้องคำนวณและปรับวาล์วบาลานซ์แมนวลในสายจ่ายหลักหรือสายแยกทุกจุดเหมือนระบบเดิม ลดเวลาการคอมมิชชันนิ่งระบบลงอย่างมาก คาร์ทริดจ์แบบถอดเปลี่ยนได้ยังช่วยให้ขั้นตอนล้างท่อ (flushing) ทำได้ง่าย ไม่ต้องเว้นระยะท่อตรงก่อน-หลังวาล์วเป็นพิเศษ และไดอะแฟรมช่วยลดเสียงและแรงกระแทกจากปรากฏการณ์ water hammer ได้ด้วย ผลลัพธ์คือไม่ต้องใช้ปั๊มน้ำหรือวาล์วควบคุมขนาดเกินความจำเป็น ช่วยประหยัดพลังงานจากปัญหาน้ำไหลเกิน (overflow) ในระบบ หากต้องการพื้นฐานและสเปกแบบละเอียดของวาล์วกลุ่มนี้ อ่านเพิ่มที่ Automatic Balancing Valve คืออะไร
ขนาดและการใช้งาน DN15-DN50 แบบเกลียว
ขนาด DN15-DN50 แบบเกลียวครอบคลุมตั้งแต่ท่อเล็กไปจนถึง 2 นิ้วพอดี เหมาะกับสายแยกเข้า FCU, AHU หรือคอยล์ปลายทางในงานปรับอากาศและระบบทำความร้อน โดยรองรับของผสมกลีเซอรีน (เอทิลีนหรือโพรพิลีนไกลคอล) ได้สูงสุด 50%
| ขนาด (DN) | เทียบเท่าขนาดนิ้ว* | อัตราการไหลสูงสุดแนะนำ (ลิตร/ชม.) |
|---|---|---|
| DN15 | 1/2″ | ~936 |
| DN20 | 3/4″ | ~1,581 |
| DN25 | 1″ | ~2,448 |
| DN25L | 1″ (ยาว) | ~2,639 |
| DN32 | 1-1/4″ | ~4,315 |
| DN40 | 1-1/2″ | ~6,813 |
| DN50 | 2″ | ~11,355 |
*เทียบเท่าขนาดนิ้วตามมาตรฐานทั่วไป ดูตารางเทียบไซส์ละเอียดได้ที่ ตารางเทียบไซส์วาล์วชิลเลอร์
คำถามที่พบบ่อย (FAQ)
วาล์วออโต้บาลานซ์ต่างจากวาล์วบาลานซ์แบบแมนวลอย่างไร
วาล์วแมนวลต้องตั้งค่าและวัดอัตราการไหลด้วยมือตามกราฟของผู้ผลิต ส่วนวาล์วออโต้บาลานซ์อย่าง Frese ALPHA จะรักษาอัตราการไหลให้คงที่เองเมื่อแรงดันในระบบเปลี่ยนแปลง จึงลดขั้นตอนการปรับตั้งซ้ำ
ต้องเว้นระยะท่อตรงก่อน-หลังวาล์วหรือไม่
ไม่จำเป็น คาร์ทริดจ์ ALPHA ออกแบบมาให้ไม่มีข้อกำหนดเรื่องความยาวท่อตรงก่อนหรือหลังวาล์ว ทำให้ติดตั้งในพื้นที่จำกัดได้สะดวกกว่าวาล์วบาลานซ์บางประเภท
ใช้กับระบบที่มีสารผสมกลีเซอรีนได้ไหม
ได้ วาล์วรุ่นนี้รองรับของผสมกลีเซอรีนทั้งเอทิลีนและโพรพิลีนไกลคอลได้สูงสุด 50% ตามข้อมูลของผู้ผลิต
หากต้องการเลือกขนาด DN ให้เหมาะกับระบบ หรือขอใบเสนอราคาวาล์วออโต้บาลานซ์ Frese ALPHA แบบเกลียว DN15-DN50 ติดต่อร้าน ซี.เค.แอร์คอนด์ แจ้งขนาดและอัตราการไหลที่ต้องการ ทีมงานช่วยแนะนำรุ่นที่ตรงกับหน้างานได้ทันที
