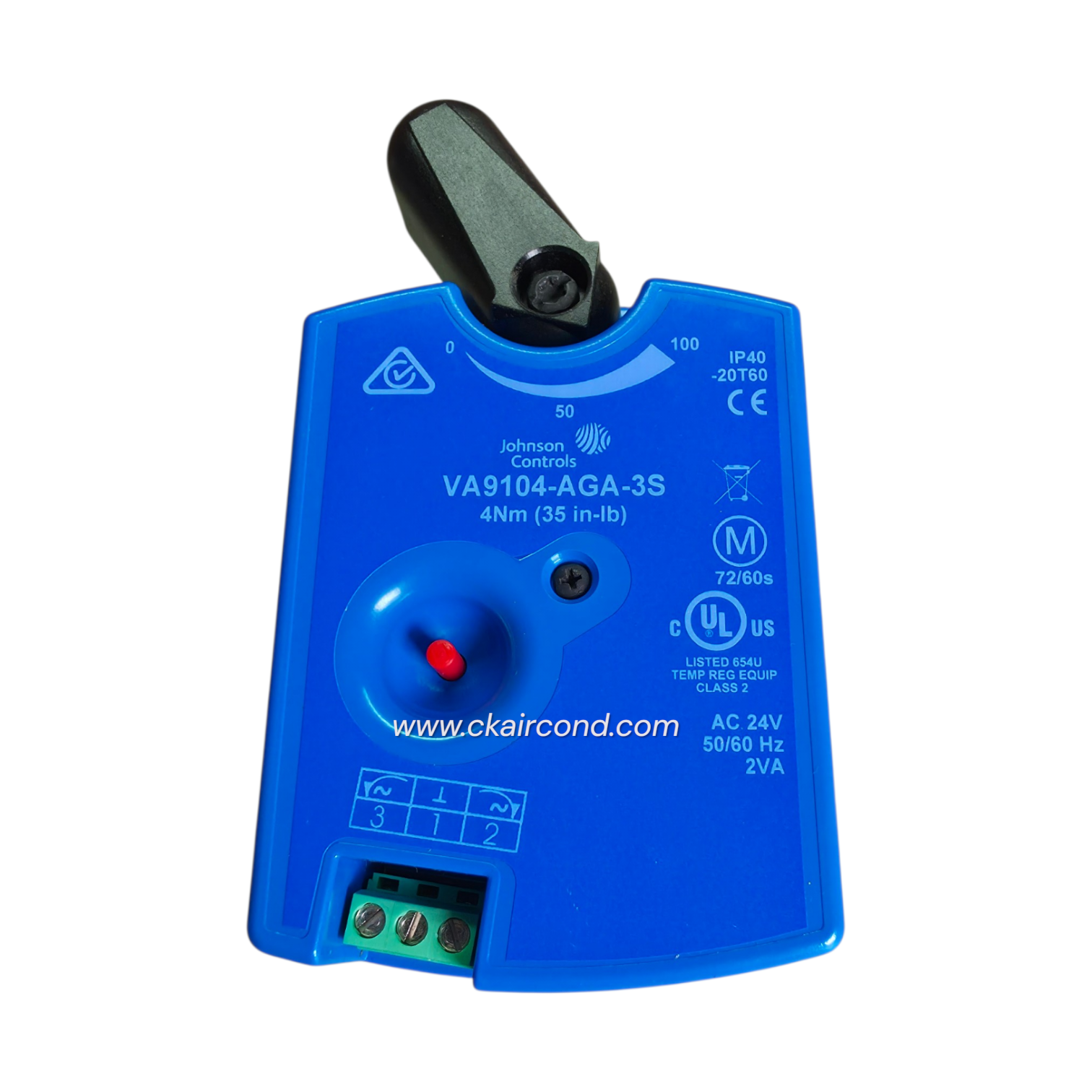

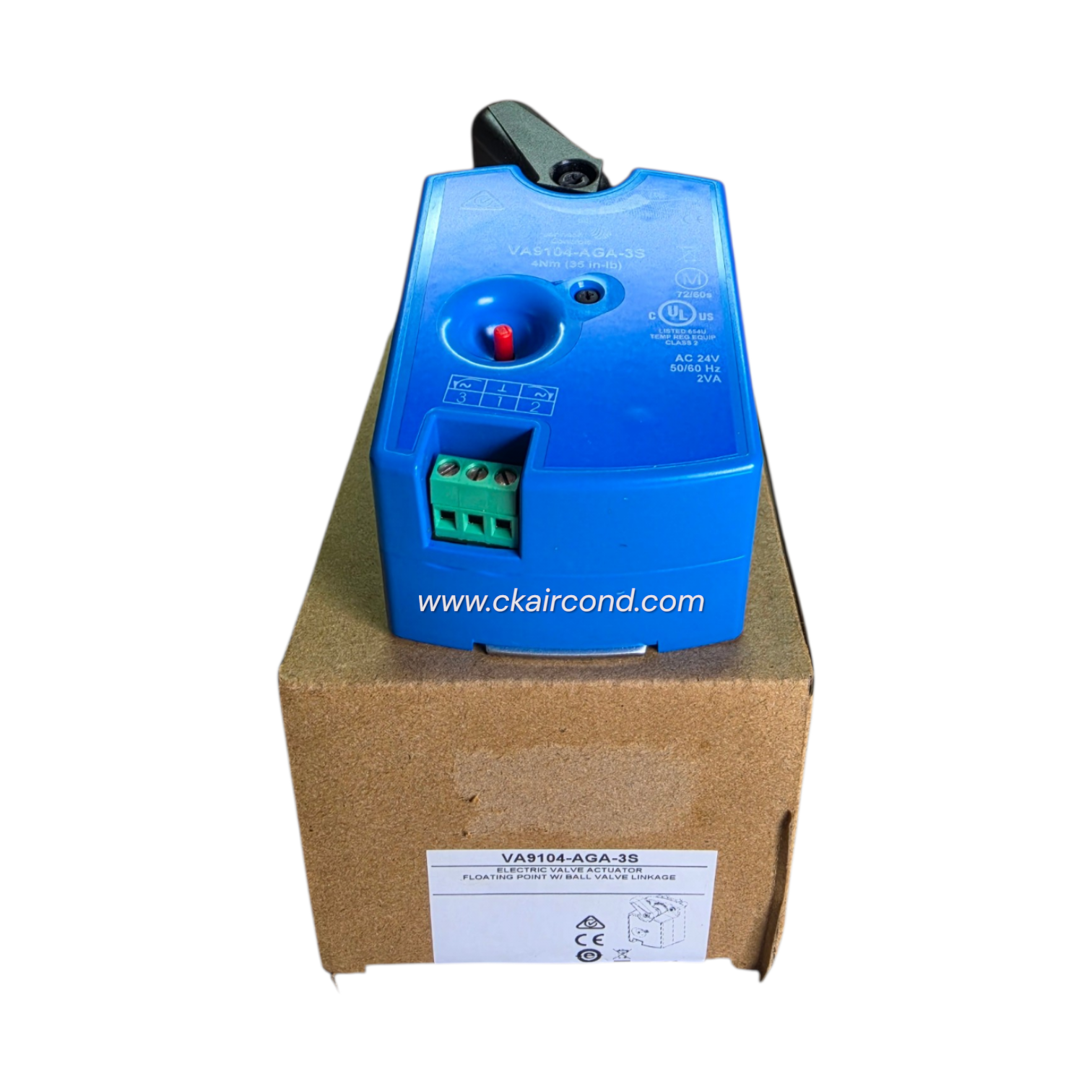

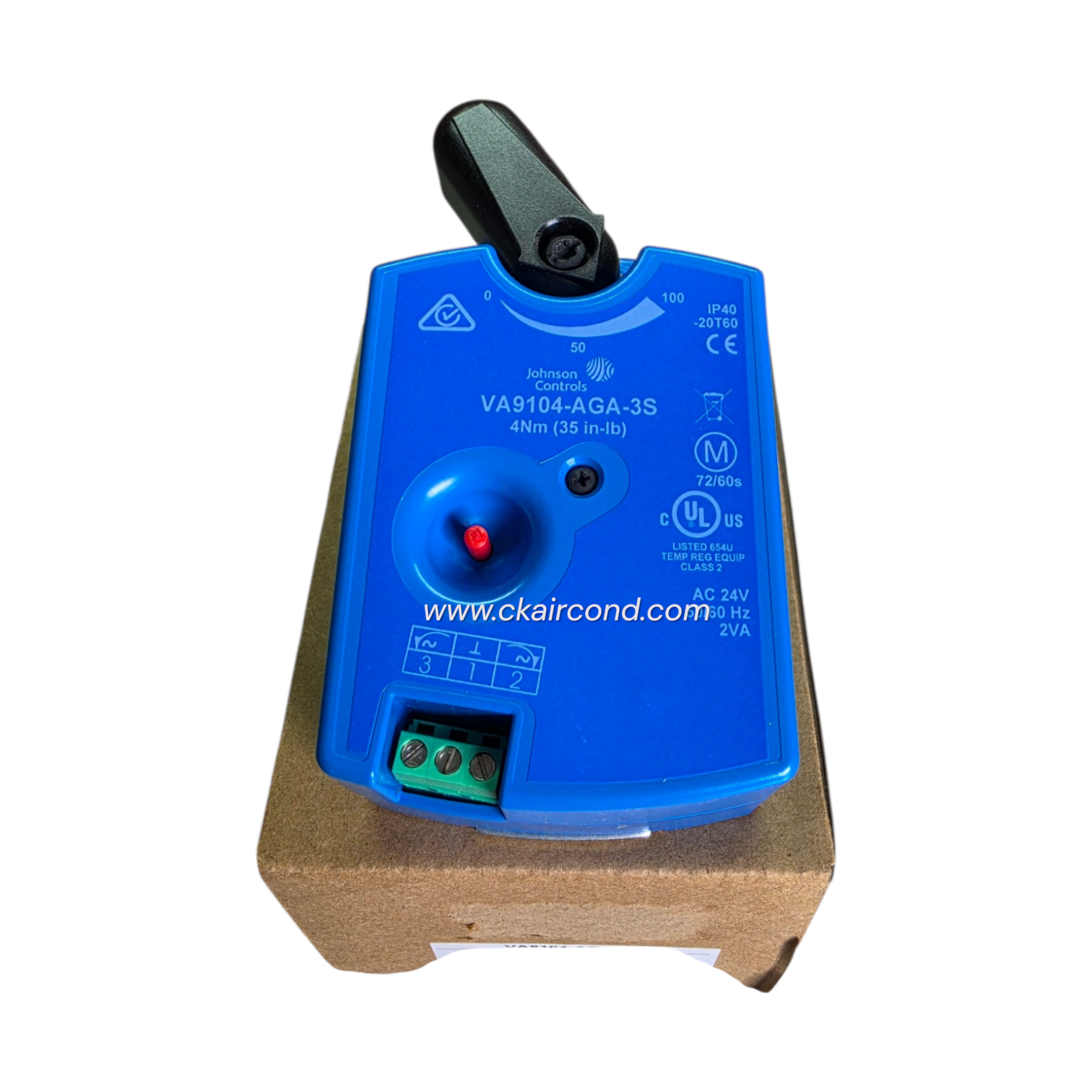

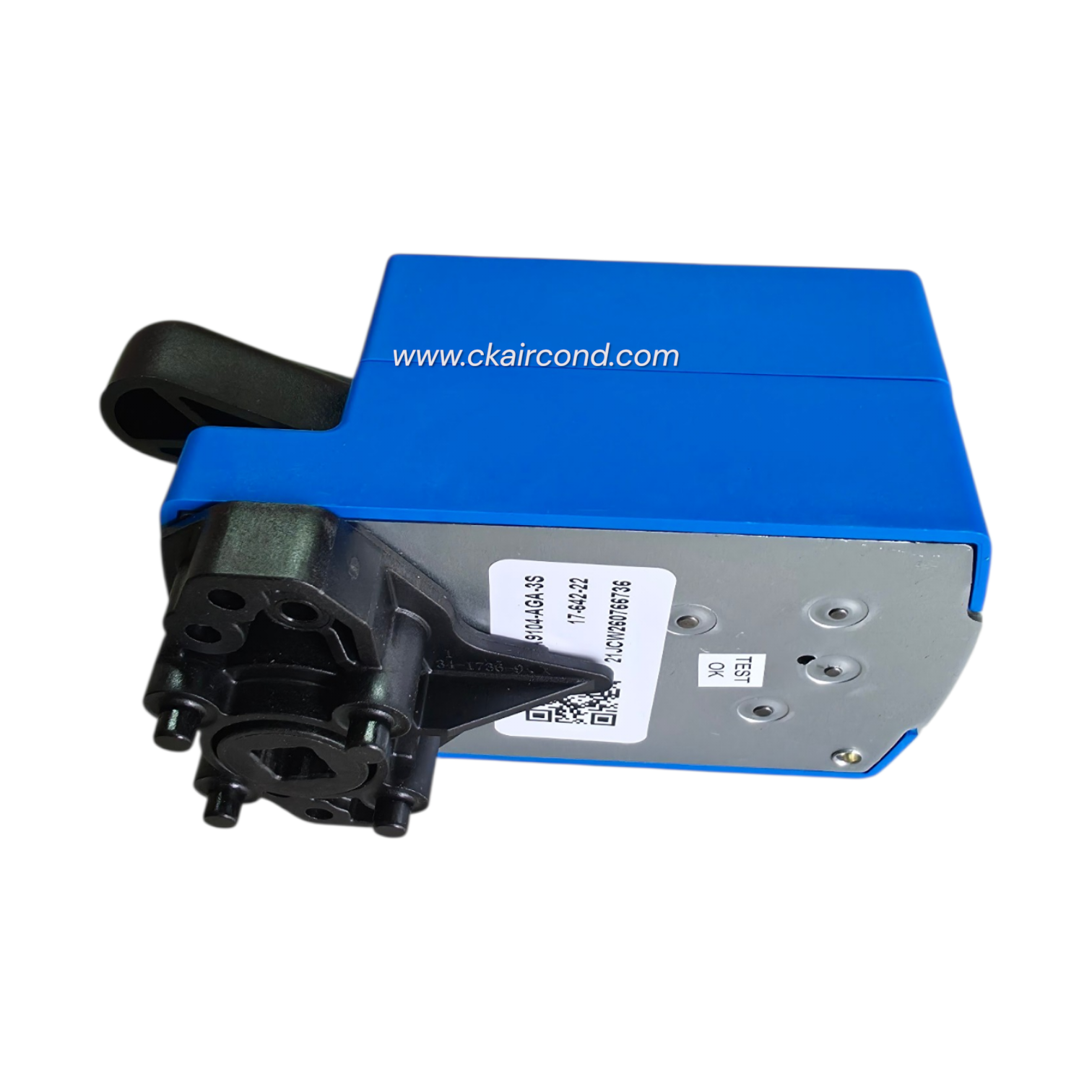

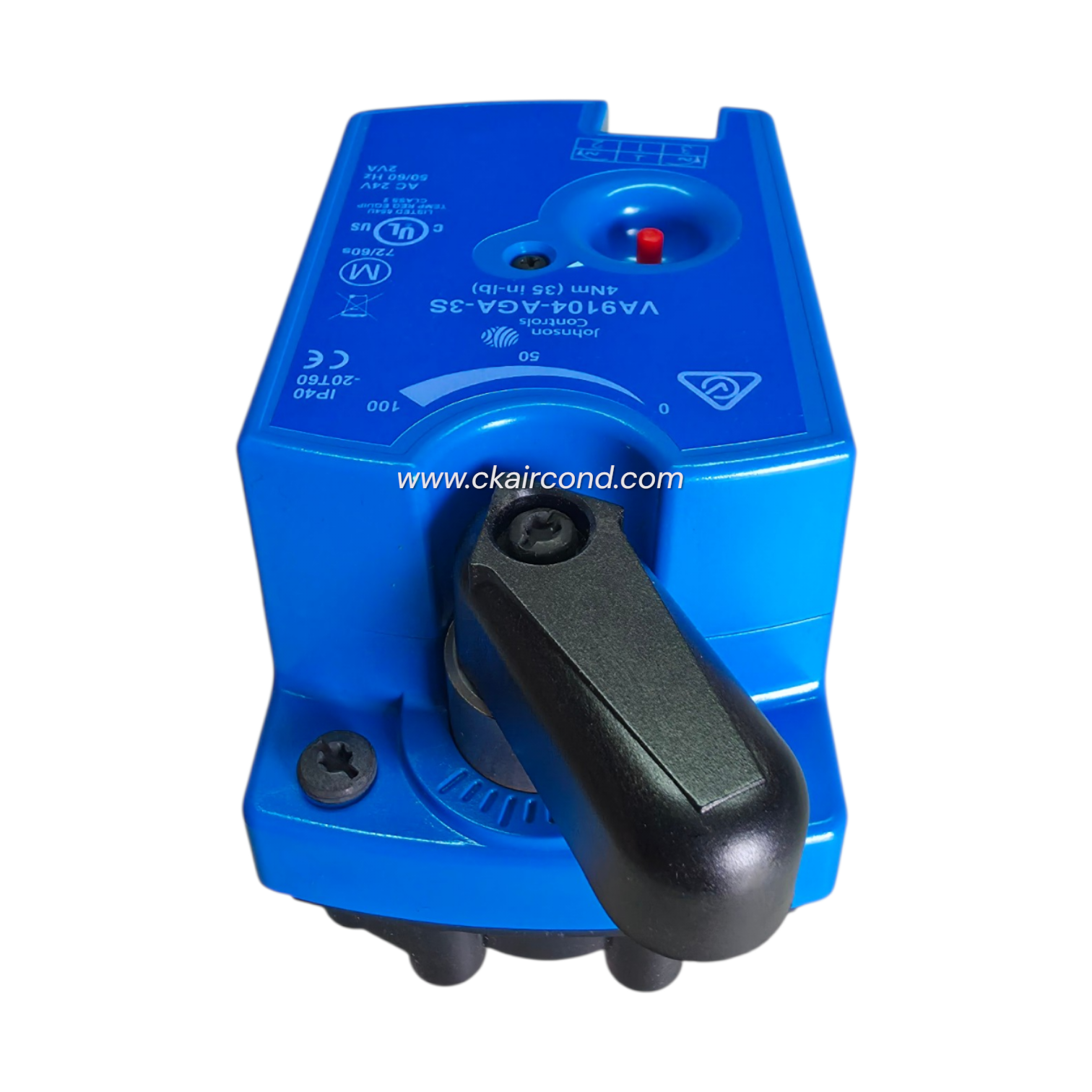

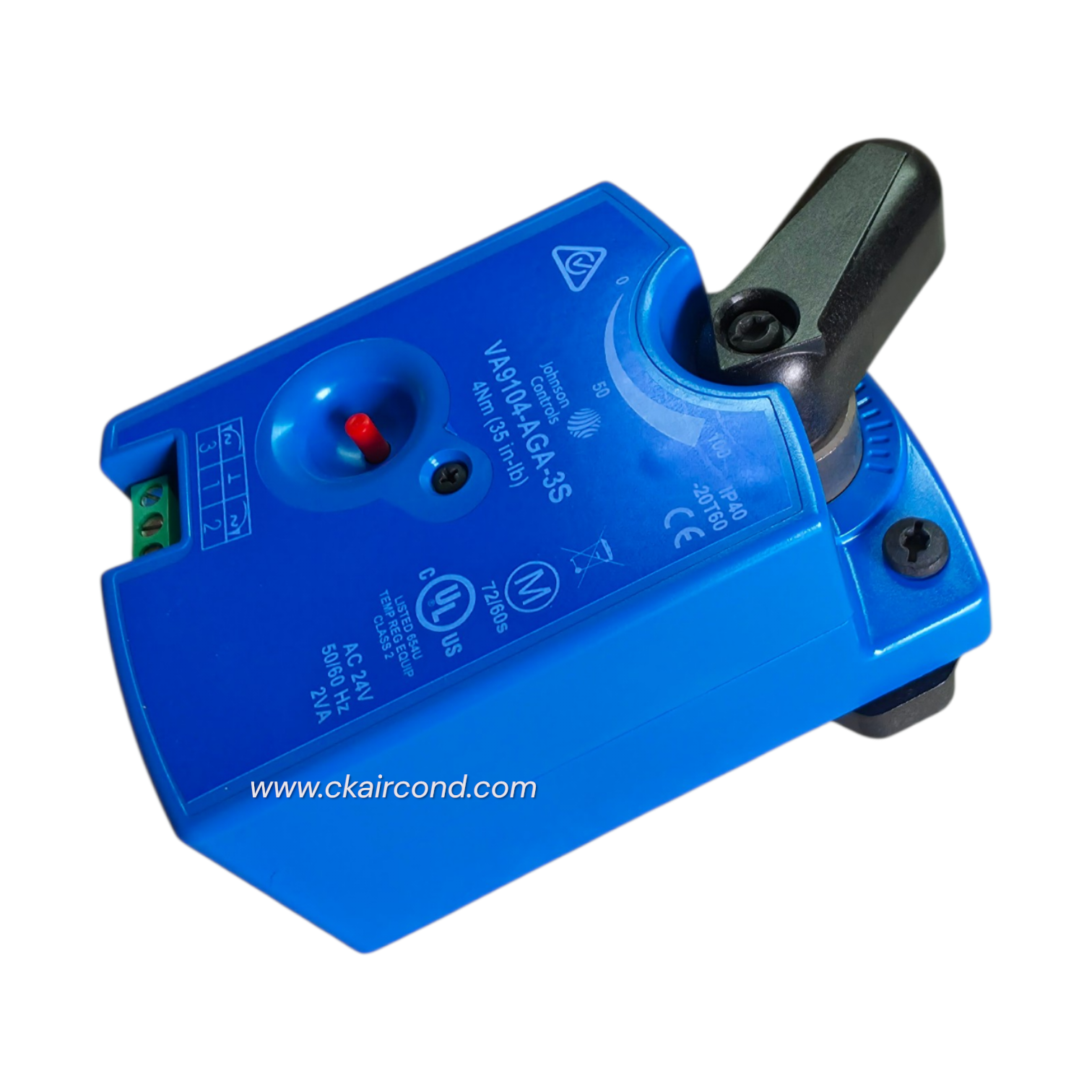

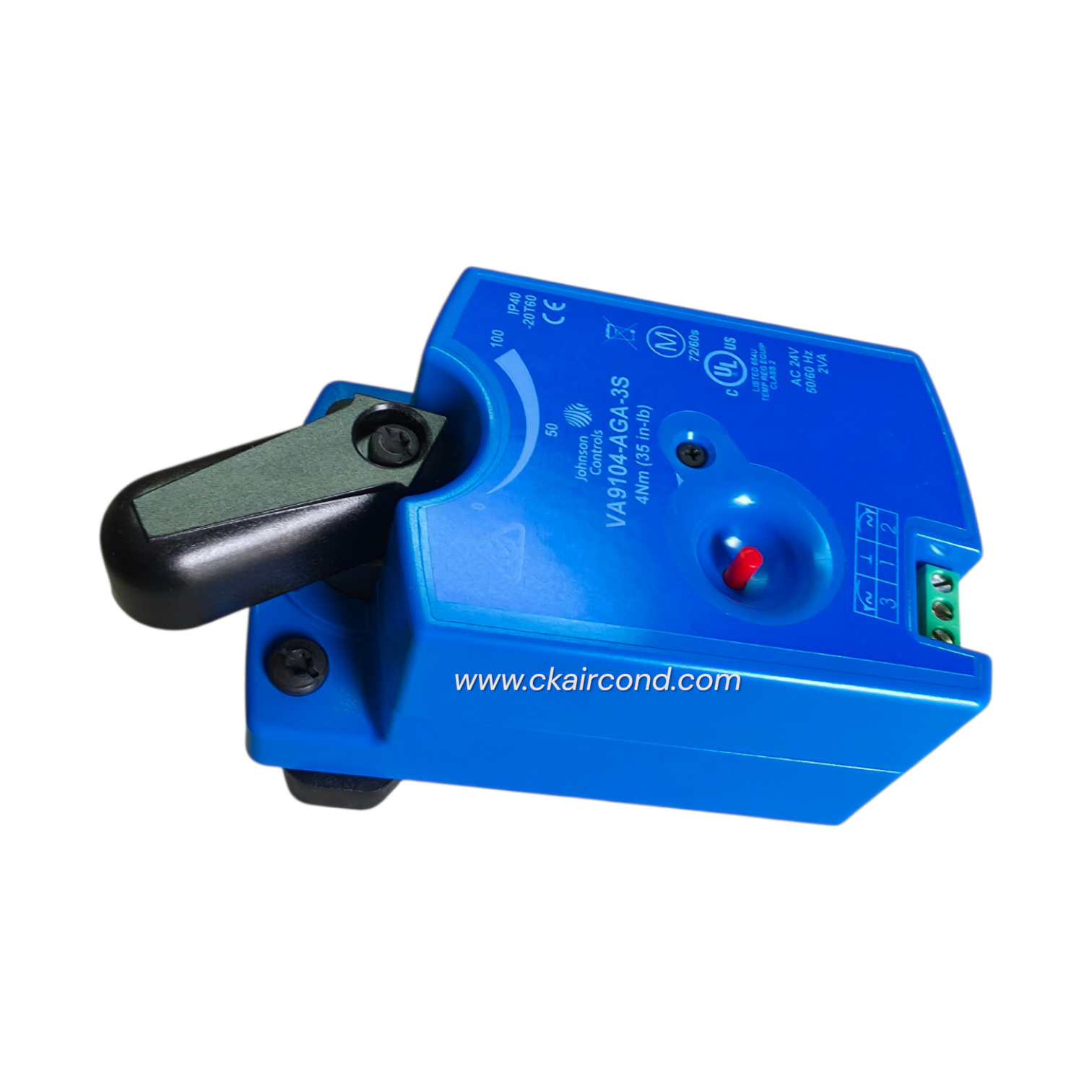

VA9104-AGA-3S หัวขับวาล์ว Johnson Controls สำหรับวาล์วบอล VG1000 Series
VA9104-AGA-3S เป็นหัวขับวาล์วไฟฟ้า (electric actuator) ของ Johnson Controls ชนิด non-spring return ใช้ไฟ AC 24V สำหรับควบคุมตำแหน่งวาล์วบอลตระกูล VG1000 Series ในระบบ HVAC และระบบชิลเลอร์ บทความนี้รวบรวมสเปกหลักที่ใช้พิจารณาก่อนเลือกใช้งาน หลักการควบคุมของรุ่นนี้เทียบกับรุ่นอื่นในตระกูลเดียวกัน อุปกรณ์เสริมที่สั่งเพิ่มได้ และแนวทางติดต่อสอบถามข้อมูลกับร้าน ซี.เค.แอร์คอนด์
สเปกของ VA9104-AGA-3S
| รายการ | ค่าสเปก |
|---|---|
| ไฟที่ใช้ | AC 24V +25%/-20%, 50/60Hz, 2.3 VA |
| สัญญาณควบคุม | Floating หรือ On/Off (AC 24V) ไม่มี timeout ในตัว |
| แรงบิด (Running torque) | 35 lb·in (4 N·m) |
| เวลาขยับวาล์วเต็มช่วง 90° | 60 วินาที (60Hz) / 72 วินาที (50Hz) |
| Rotation range | 93° ±3°, CW หรือ CCW |
| อายุการใช้งาน (Cycles) | 100,000 full stroke cycles / 2,500,000 repositions |
| อุณหภูมิใช้งานโดยรอบ | -20 ถึง 60°C, RH สูงสุด 90% ไม่ควบแน่น |
| อุณหภูมิของไหล (ตัววาล์ว VG1000) | -5 ถึง 95°C ตามรุ่นวาล์ว หรือสูงขึ้นได้เมื่อใช้ M9000-561 Thermal Barrier |
| ระดับป้องกัน | NEMA 1, IP40 |
| Audible noise | 35 dBA ที่ระยะ 1 เมตร |
| มาตรฐาน | UL Listed, cUL Listed, EMC/Low Voltage Directive (EU), RCM Mark (AU/NZ) |
ข้อควรระวัง: ห้ามติดตั้งหรือใช้งานในบริเวณที่มีสารกัดกร่อนหรือไอระเหยกัดกร่อน เพราะจะทำให้ชิ้นส่วนภายในเสียหายและขาดสิทธิ์การรับประกันจากผู้ผลิต
หลักการควบคุมและการเลือกรุ่นให้ตรงกับระบบ
จุดที่ต้องเช็คให้ตรงก่อนเลือกใช้ VA9104-AGA-3S คือชนิดสัญญาณควบคุม รุ่น -AGA-3S เป็นแบบ floating หรือ on/off control และไม่มี timeout ในตัวมอเตอร์ หมายความว่าระบบควบคุม (controller หรือ BMS) ที่ใช้งานร่วมกันต้องมีฟังก์ชัน timeout ของตัวเองอยู่แล้ว เพื่อจำกัดเวลาการจ่ายสัญญาณต่อเนื่องและป้องกันมอเตอร์สึกหรอจากการทำงานเกินช่วงที่วาล์วเปิด-ปิดสุดทาง
ในตระกูล VA9104-xGA-3S ยังมีอีกสองรุ่นที่ใช้ mounting และ torque/travel เดียวกันแต่ต่างกันที่วงจรควบคุม:
- VA9104-IGA-3S — floating/on-off control เหมือนกัน แต่มี timeout ในตัวมอเตอร์แล้ว เหมาะกับกรณีที่ controller ปลายทางไม่มีฟังก์ชัน timeout
- VA9104-GGA-3S — ควบคุมแบบ proportional ด้วยสัญญาณ DC 0(2)-10V หรือ 0(4)-20mA เหมาะกับระบบที่ต้องการควบคุมตำแหน่งวาล์วแบบต่อเนื่องละเอียดกว่า floating
การเลือกผิดรุ่นระหว่างสามตัวนี้มักเป็นสาเหตุที่มอเตอร์ actuator สึกหรอเร็วกว่าปกติหรือควบคุมตำแหน่งวาล์วได้ไม่แม่นยำ จึงควรตรวจสอบสเปกของ controller หน้างานให้ตรงกับชนิดสัญญาณควบคุมก่อนสั่งซื้อ
นอกจากตระกูล VA9104-xGA-3S แล้ว ร้านยังมีหัวขับวาล์วแบรนด์ Honeywell หลายรุ่นในหมวด Actuator หัวขับวาล์ว ให้เทียบสเปกตามชนิดสัญญาณควบคุมและขนาดวาล์วที่ใช้งานอยู่
อุปกรณ์เสริมที่ใช้ร่วมกัน
- M9000-561 Thermal Barrier — ติดตั้งเพิ่มเมื่อของไหลในระบบมีอุณหภูมิเกิน 100°C ช่วยขยายช่วงอุณหภูมิของไหลที่ actuator รองรับได้ถึง -30 ถึง 140°C
- M9000-342 Weathershield Kit — สำหรับติดตั้งใช้งานภายนอกอาคารหรือจุดที่สัมผัสสภาพอากาศโดยตรง
- M9000-700 Universal Ball Valve Linkage Kit — สำหรับต่อ actuator เข้ากับวาล์วบอลยี่ห้ออื่นที่ไม่ใช่ VG1000 Series โดยตรง
ส่วนรุ่นรหัสเก่าที่หลายหน้างานต้องการเทียบเพื่อสั่งเปลี่ยนทดแทน
เช่น รุ่น M9106-AGA-4 ปัจจุบันใช้รุ่น VA9104-AGA-3S ทดแทน
คำถามที่พบบ่อย (FAQ)
VA9104-AGA-3S ใช้กับวาล์วยี่ห้ออื่นได้ไหม
ออกแบบมาสำหรับวาล์วบอล Johnson Controls VG1000 Series โดยเฉพาะ ทั้งด้าน mounting และค่า torque/travel ที่สัมพันธ์กัน หากต้องการต่อกับวาล์วยี่ห้ออื่น ต้องใช้ M9000-700 Universal Ball Valve Linkage Kit ร่วมด้วยและตรวจสอบความเข้ากันได้ก่อนใช้งานจริง
ต่างจาก VA9104-IGA-3S อย่างไร
ทั้งสองรุ่นเป็น floating/on-off control เหมือนกัน แต่ -AGA-3S ไม่มี timeout ในตัวมอเตอร์ ต้องพึ่งฟังก์ชัน timeout จาก controller ภายนอก ส่วน -IGA-3S มี timeout ในตัวอยู่แล้ว เหมาะกับกรณี controller ไม่มีฟังก์ชันนี้
สั่งซื้อ VA9104-AGA-3S ต้องแจ้งข้อมูลอะไรบ้าง
แจ้งรุ่นวาล์วที่ใช้งานอยู่ (VG1000 Series รุ่นย่อยใด) ชนิด controller หรือรูมเทอร์โมสตัทที่ใช้ควบคุม และอุณหภูมิของไหลในระบบ
ต้องมีอุปกรณ์เสริมเพิ่มไหมถึงจะใช้งานได้
โดยพื้นฐานใช้งานร่วมกับวาล์ว VG1000 Series ได้ทันทีโดยไม่ต้องมีอุปกรณ์เสริม ยกเว้นกรณีของไหลอุณหภูมิสูงเกิน 100°C ซึ่งต้องมี M9000-561 หรือติดตั้งภายนอกอาคารซึ่งแนะนำให้ใช้ M9000-342 ร่วมด้วย
หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับ VA9104-AGA-3S หรือต้องการขอใบเสนอราคา ติดต่อทีมงานร้าน ซี.เค.แอร์คอนด์ได้ ทีมงานยินดีช่วยตรวจสอบสเปกให้ตรงกับระบบควบคุมและวาล์วที่ใช้งานอยู่หน้างาน
