ฐานรองวาล์ว M9000-561 Thermal Barrier – สเปค & สั่งซื้อ

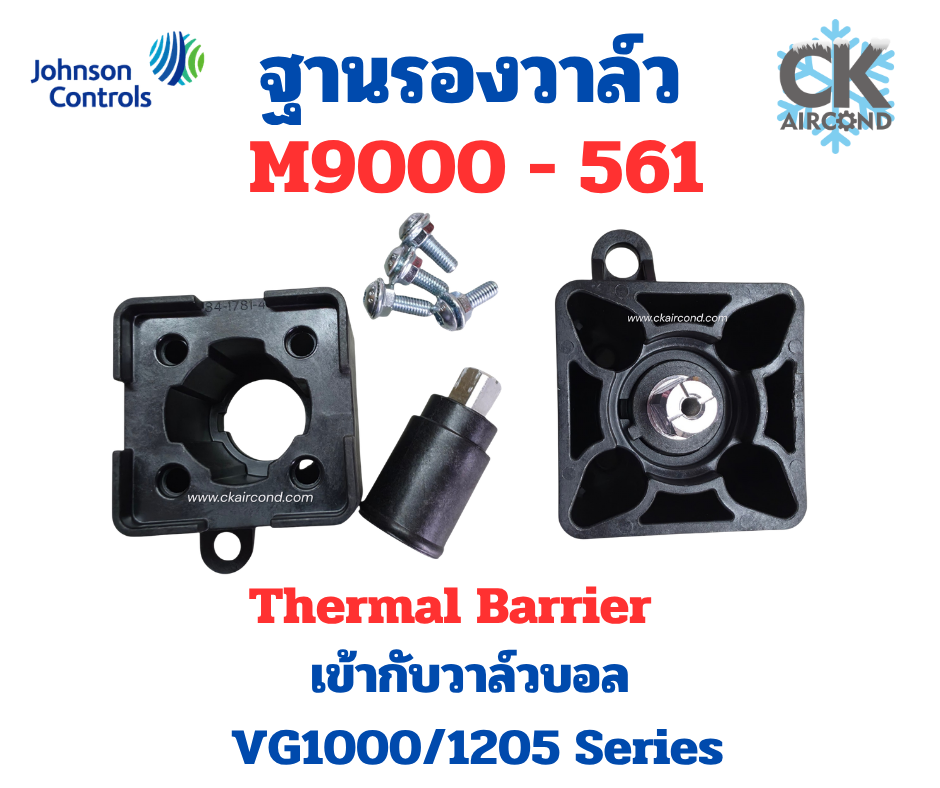

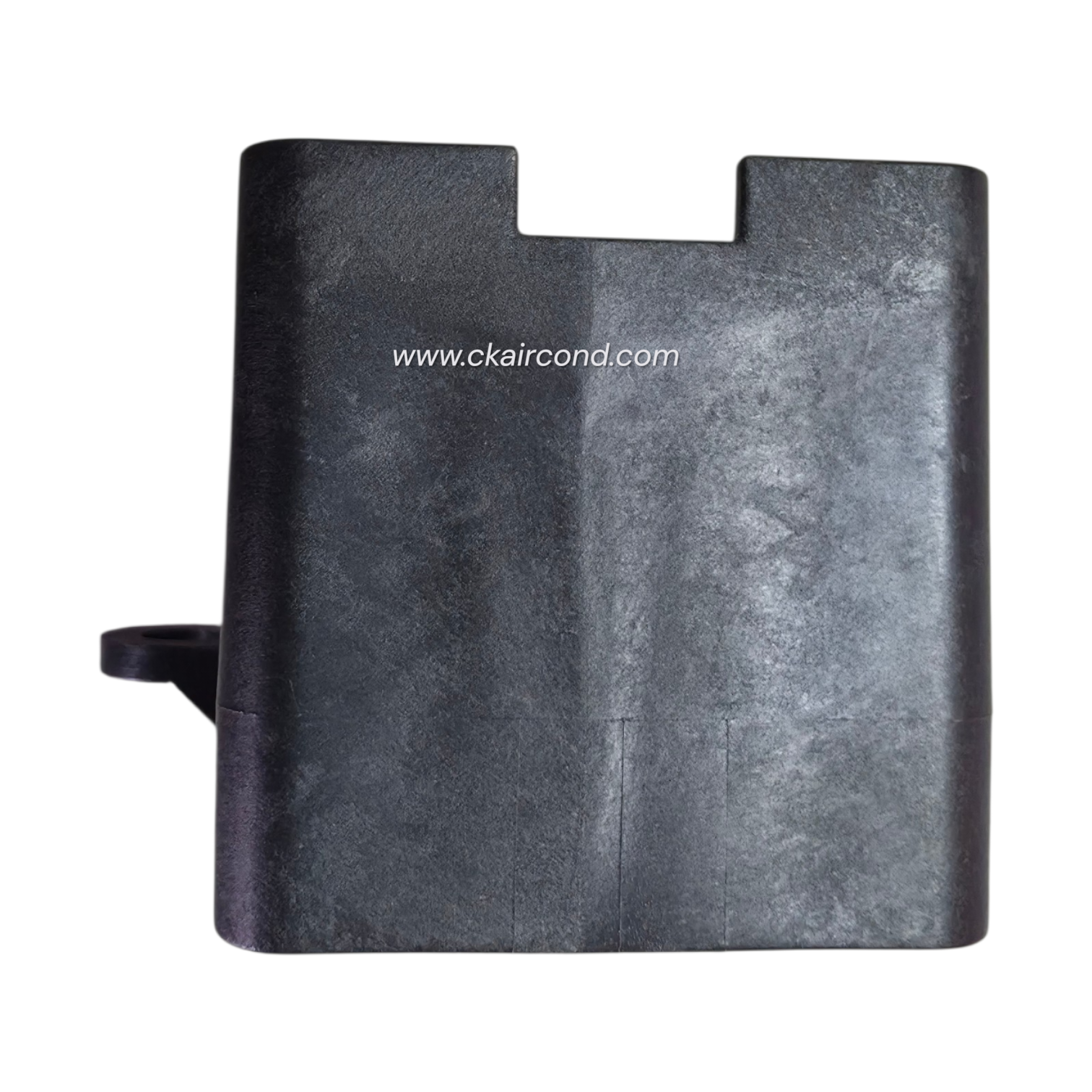

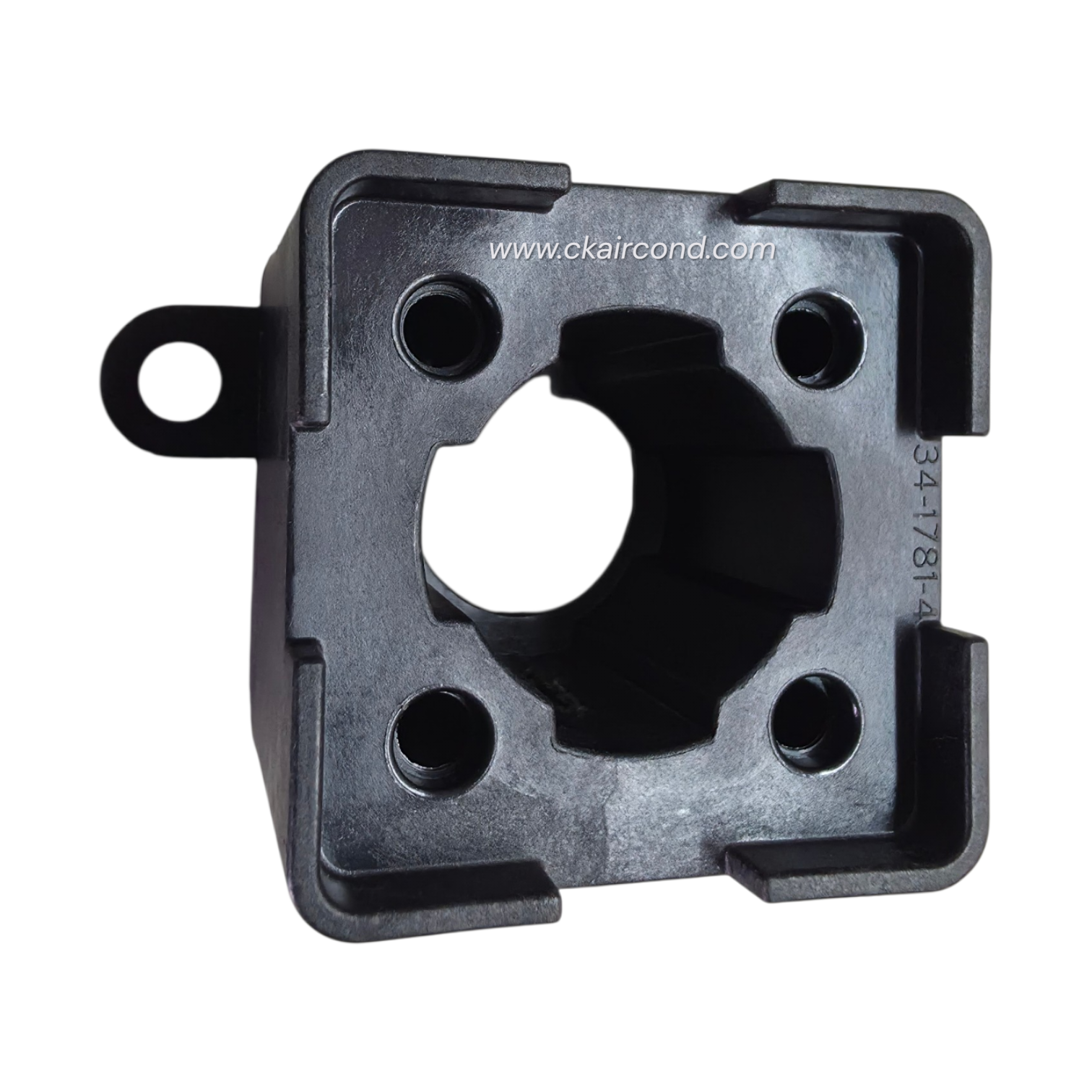

ฐานรองวาล์ว M9000-561 (Thermal Barrier) เป็นอุปกรณ์เสริมของ Johnson Controls ใช้ติดตั้งร่วมกับชุด M9000-560 Ball Valve Linkage Kit เพื่อยึดหัวขับไฟฟ้า (Actuator) รุ่น M9203 หรือ M9208 และ VA9104 , VA9208 Series เข้ากับวาล์วบอลตระกูล VG1205/1000 Series
หน้าที่หลักของฐานรองวาล์วรุ่นนี้คือกันความร้อนจากของไหลอุณหภูมิสูงไม่ให้ส่งผ่านไปทำลายกลไกภายในหัวขับ ทำให้ชุดวาล์ว-หัวขับใช้งานกับน้ำร้อนหรือไอน้ำแรงดันต่ำได้กว้างกว่าการติดตั้งหัวขับแนบกับตัววาล์วโดยตรง
สเปคสำคัญ
| รายการ | รายละเอียด |
|---|---|
| วัสดุ | Glass-Reinforced Thermoplastic Resin (เทอร์โมพลาสติกเสริมใยแก้ว) ใช้งานในพื้นที่ plenum ได้ตาม NEC Section 300.22(c) |
| ใช้ร่วมกับ | ชุด M9000-560 Ball Valve Linkage Kit + หัวขับ M9203 / M9208 + วาล์วบอล VG1000 Series (VG12x5, VG18x5) |
| ช่วงอุณหภูมิของไหล (เมื่อติดตั้งแล้ว) | -30 ถึง 140°C (น้ำ) |
| แรงดันไอน้ำอิ่มตัวที่รองรับ | 15 psig (103 kPa) ที่ 121°C |
| ควรติดตั้งเมื่อ | อุณหภูมิของไหลเกิน 100°C (212°F) |
| แรงบิดยึดสกรู | 21-25 lb·in (2.4-2.8 N·m) |

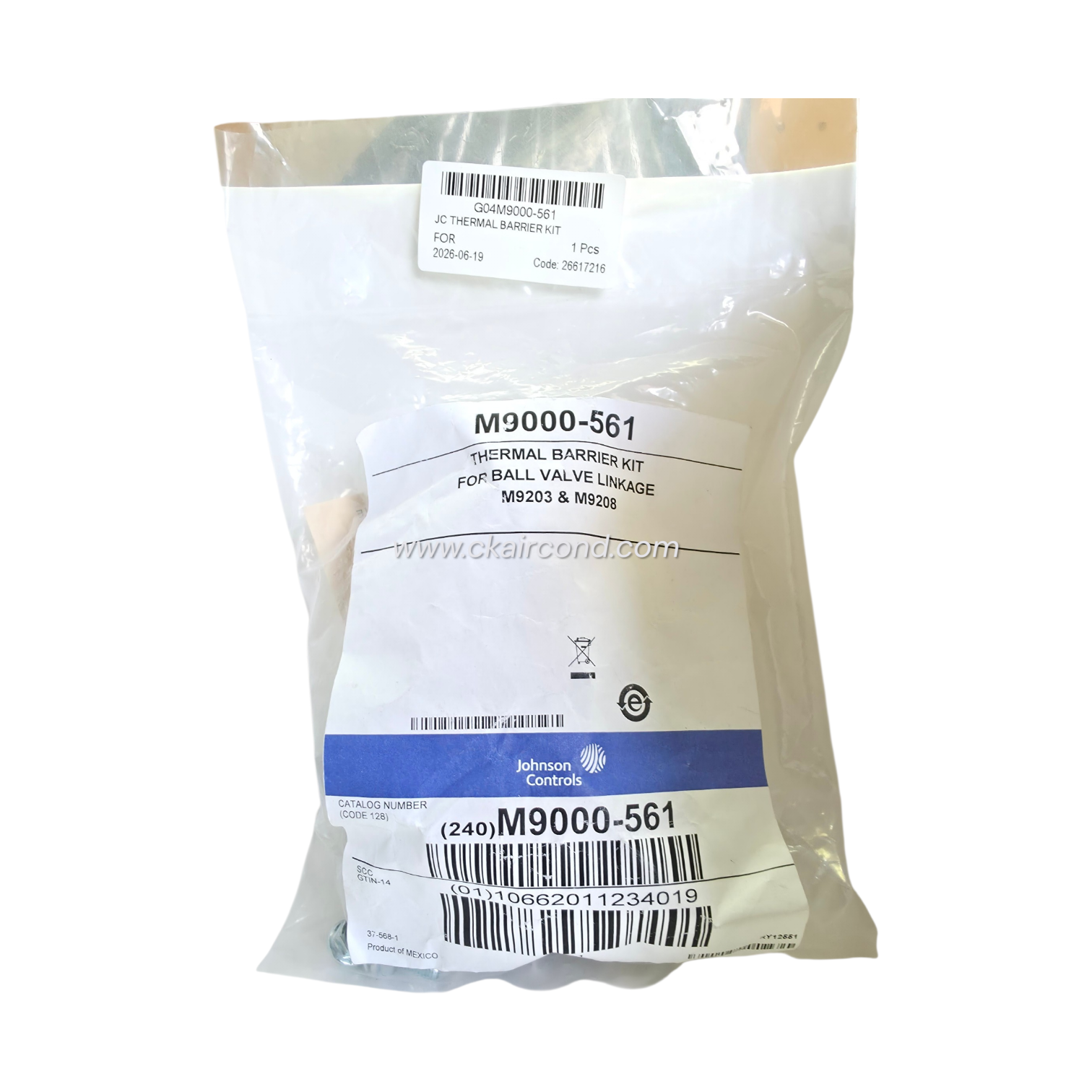

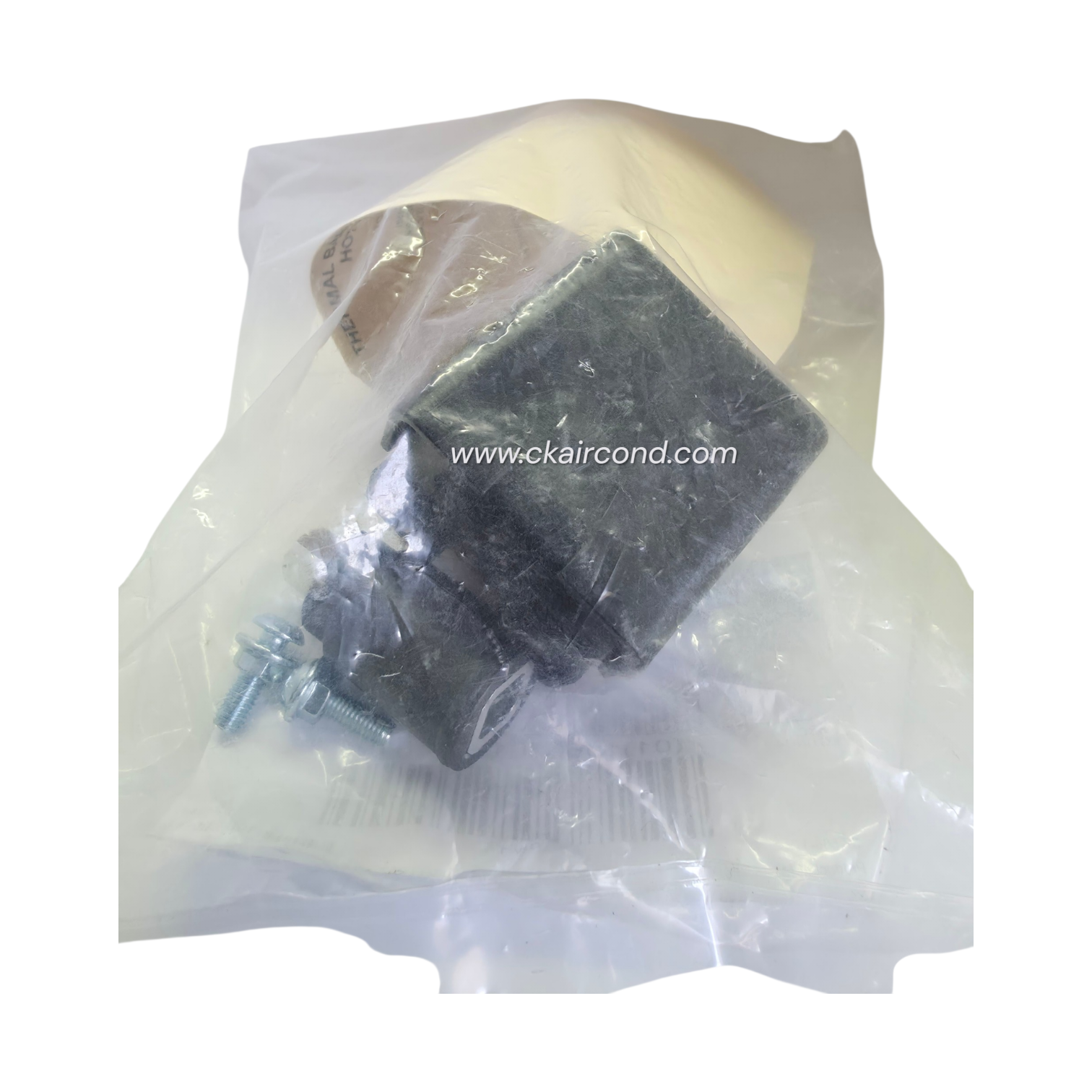

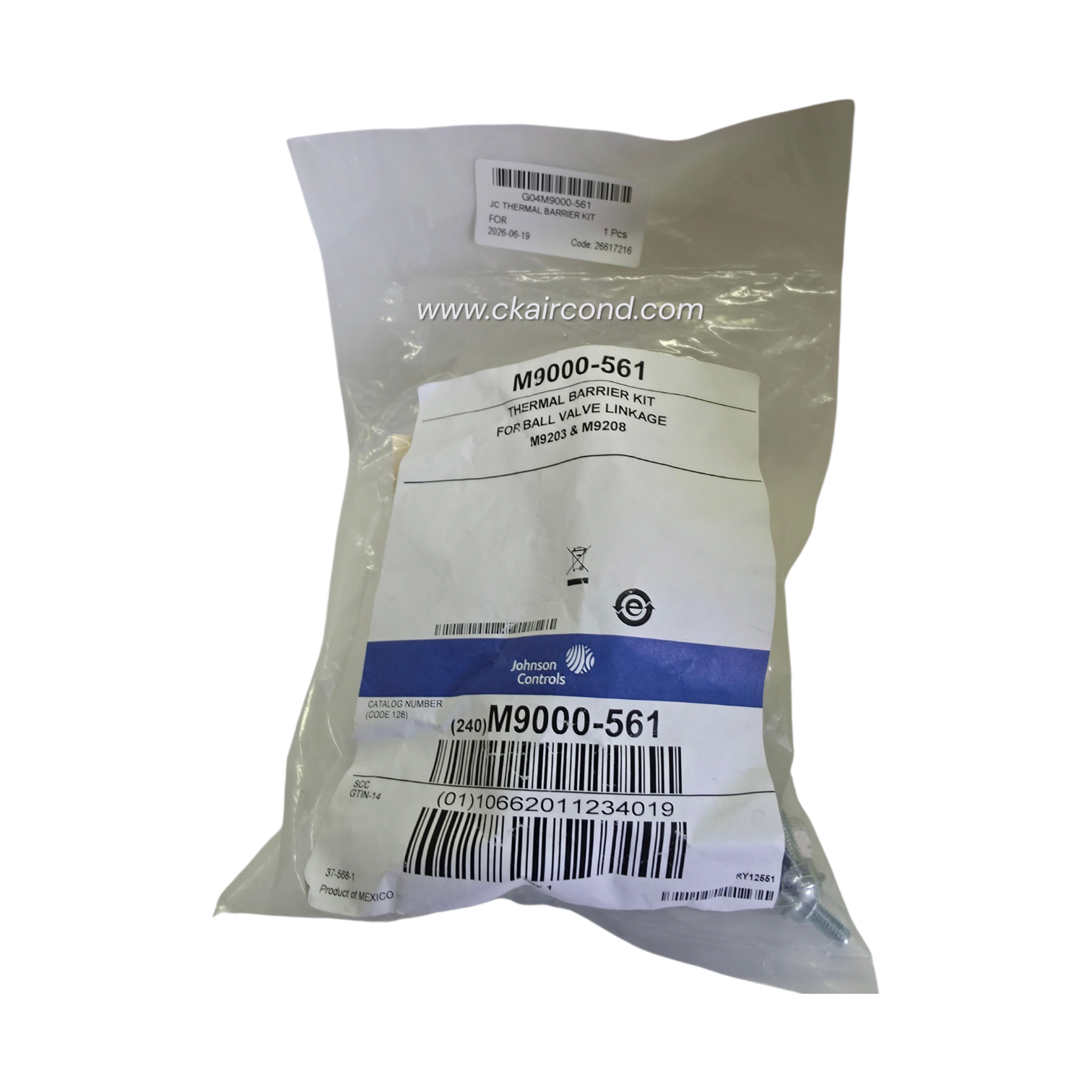

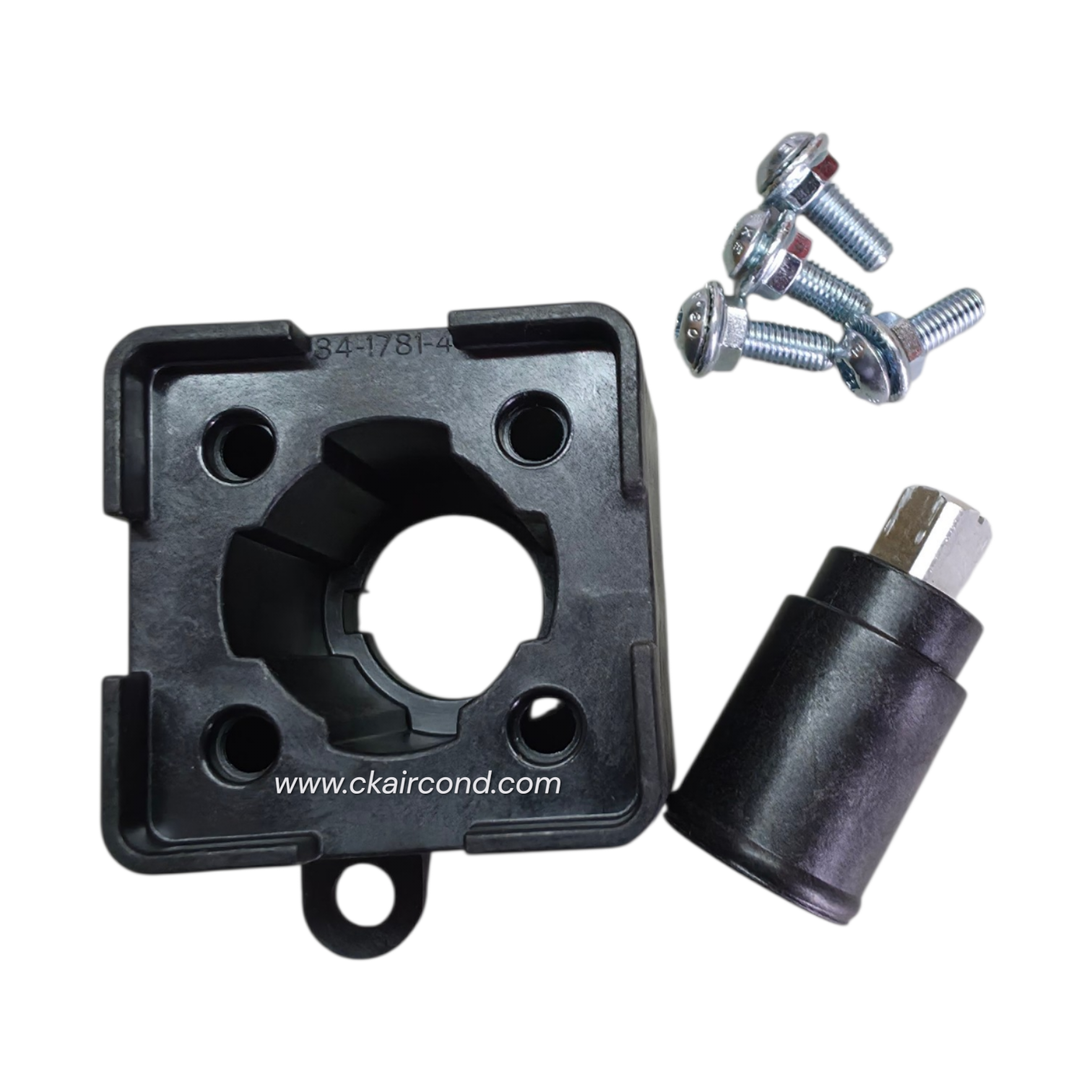

| ชิ้นส่วนในกล่อง | Drive shaft, ตัว Barrier, สกรู M5x16mm 4 ตัว (T-25 TORX), แป้นเกลียว M5x0.8mm 4 ตัว |
| น้ำหนัก | 0.7 kg (1.5 lb) |
จุดเด่น
- ป้องกันหัวขับไฟฟ้าเสียหายจากความร้อนสะสมของของไหลอุณหภูมิสูง ยืดอายุการใช้งานของชุดควบคุม
- ขยายช่วงใช้งานวาล์ว VG1000 Series จากเดิมไม่เกิน 100°C ให้รองรับน้ำร้อนถึง 140°C หรือไอน้ำอิ่มตัวแรงดันต่ำได้
- ติดตั้งด้วยขั้นตอนเดียวกับการติดตั้งหัวขับเข้าวาล์วโดยตรง ไม่ต้องดัดแปลงระบบหรือเดินสายไฟเพิ่มเติม
- วัสดุเทอร์โมพลาสติกเสริมใยแก้วทนความร้อน ติดตั้งในพื้นที่ plenum ได้ตามมาตรฐาน NEC
- เป็นอุปกรณ์เสริมเฉพาะจุดที่ของไหลอุณหภูมิสูง เลือกใช้เฉพาะจุดที่จำเป็นได้ ไม่ต้องเปลี่ยนวาล์วหรือหัวขับทั้งชุด
การติดตั้งและข้อควรระวัง

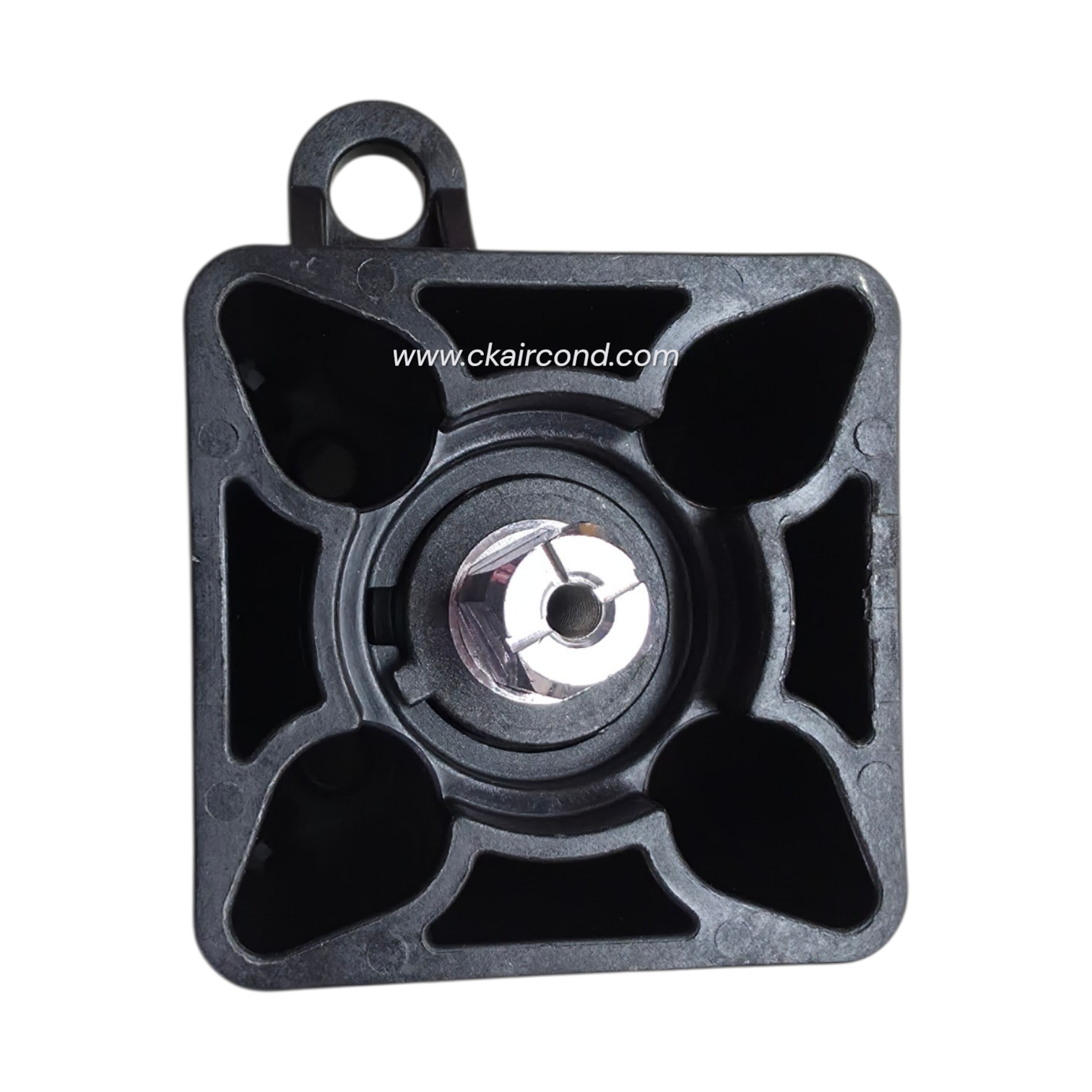

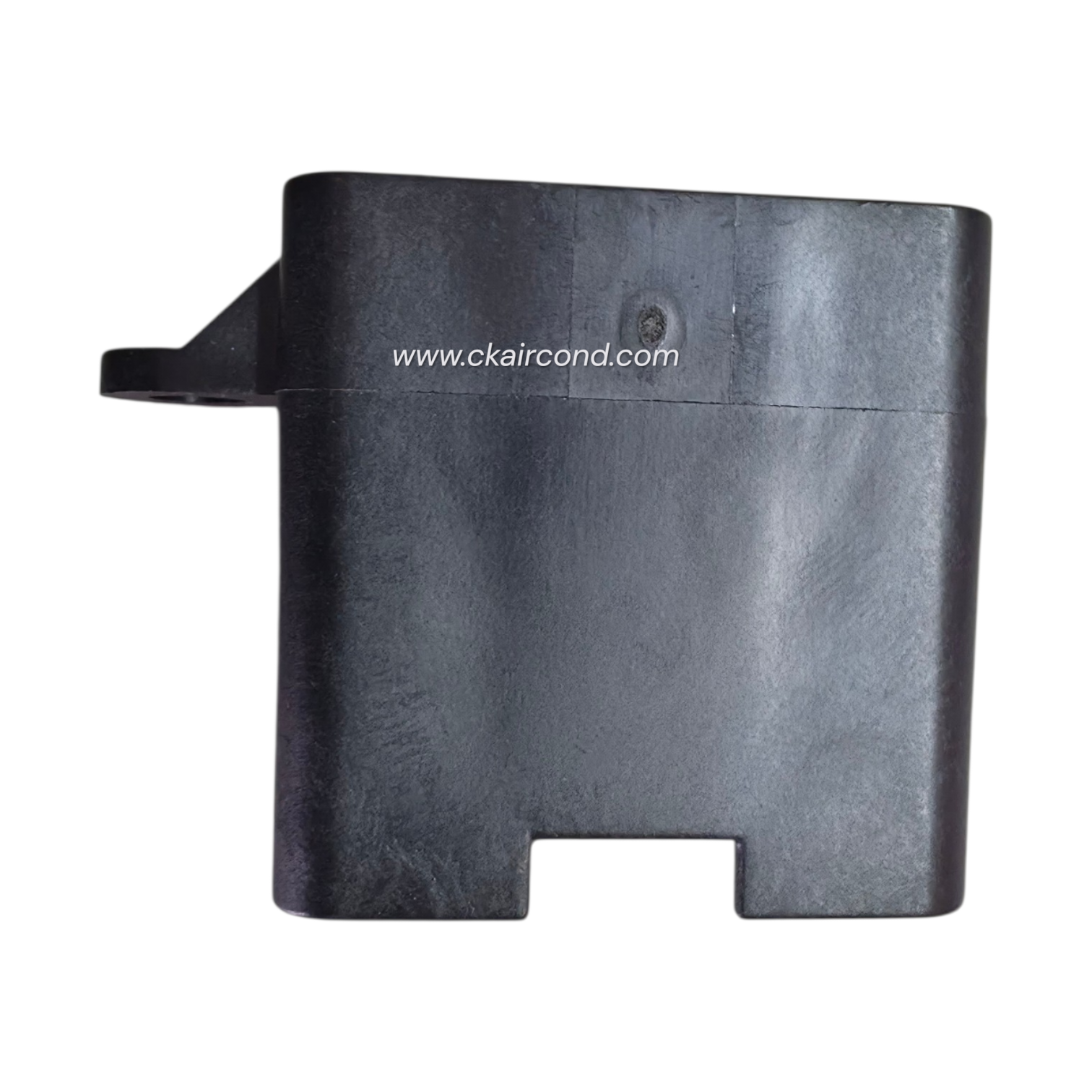

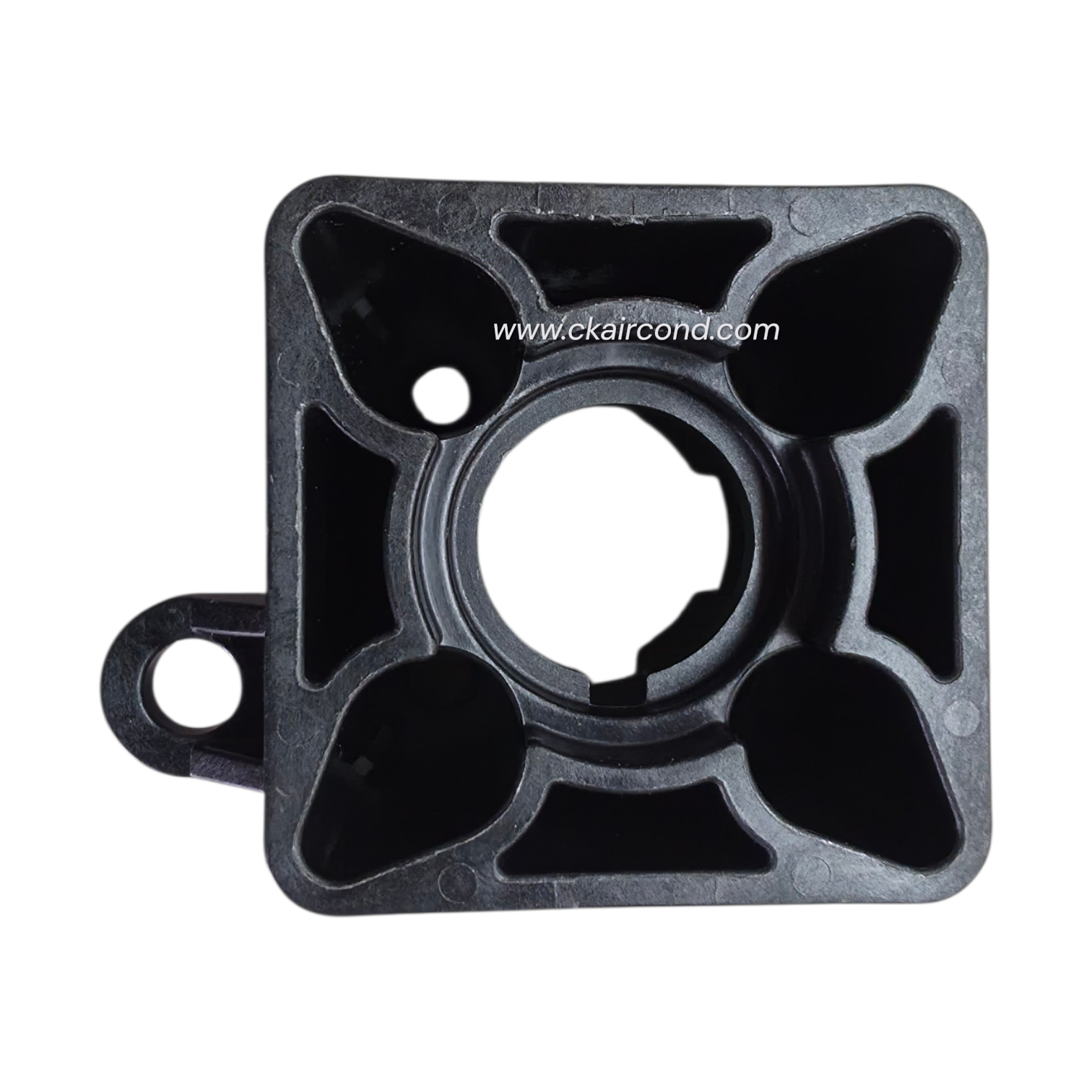

ประกอบ drive shaft เข้ากับตัว barrier โดยจัดแนวรอยบากให้ตรงกับก้านวาล์ว จากนั้นยึดฐานรองวาล์วเข้ากับตัววาล์วด้วยสกรูและแป้นเกลียวที่ให้มาตามแรงบิดที่กำหนด แล้วจึงติดตั้งหัวขับทับบน barrier ด้วยขั้นตอนเดียวกับการติดตั้งเข้าวาล์วโดยตรง ควรวางตำแหน่งวาล์วและหัวขับให้อยู่ที่หรือสูงกว่าแนวกึ่งกลางท่อแนวนอน เพื่อป้องกันน้ำหรือหยดน้ำไหลย้อนเข้าหัวขับ และควรหุ้มฉนวนวาล์วกับท่อเพื่อลดการถ่ายเทความร้อนเข้าระบบ สำหรับงานไอน้ำ ต้องติดตั้งวาล์วให้ก้านวาล์วอยู่ในแนวนอนกับท่อ เพื่อยืดอายุการใช้งานของหัวขับ
นอกจากหัวขับ M9203/M9208 แล้ว ทางร้านยังมีหัวขับวาล์ว VA9104-GGA-3S หัวขับวาล์ว Proportional สำหรับ VG1205 SERIES ซึ่งระบุฐานรองวาล์ว M9000-561 เป็นอุปกรณ์เสริมที่ใช้งานร่วมกันได้เช่นกัน เหมาะสำหรับผู้ที่ต้องการเปรียบเทียบตัวเลือกหัวขับสำหรับวาล์วบอลตระกูล VG1000
สนใจฐานรองวาล์ว M9000-561 Thermal Barrier หรือชุด M9000-560 Ball Valve Linkage Kit สำหรับวาล์วบอล VG1000 Series
ติดต่อทีม CKAIRCOND ได้ทันที เรายินดีให้คำแนะนำเลือกอุปกรณ์ให้เหมาะกับอุณหภูมิของไหลและหัวขับที่ใช้งานอยู่หน้างานจริง
