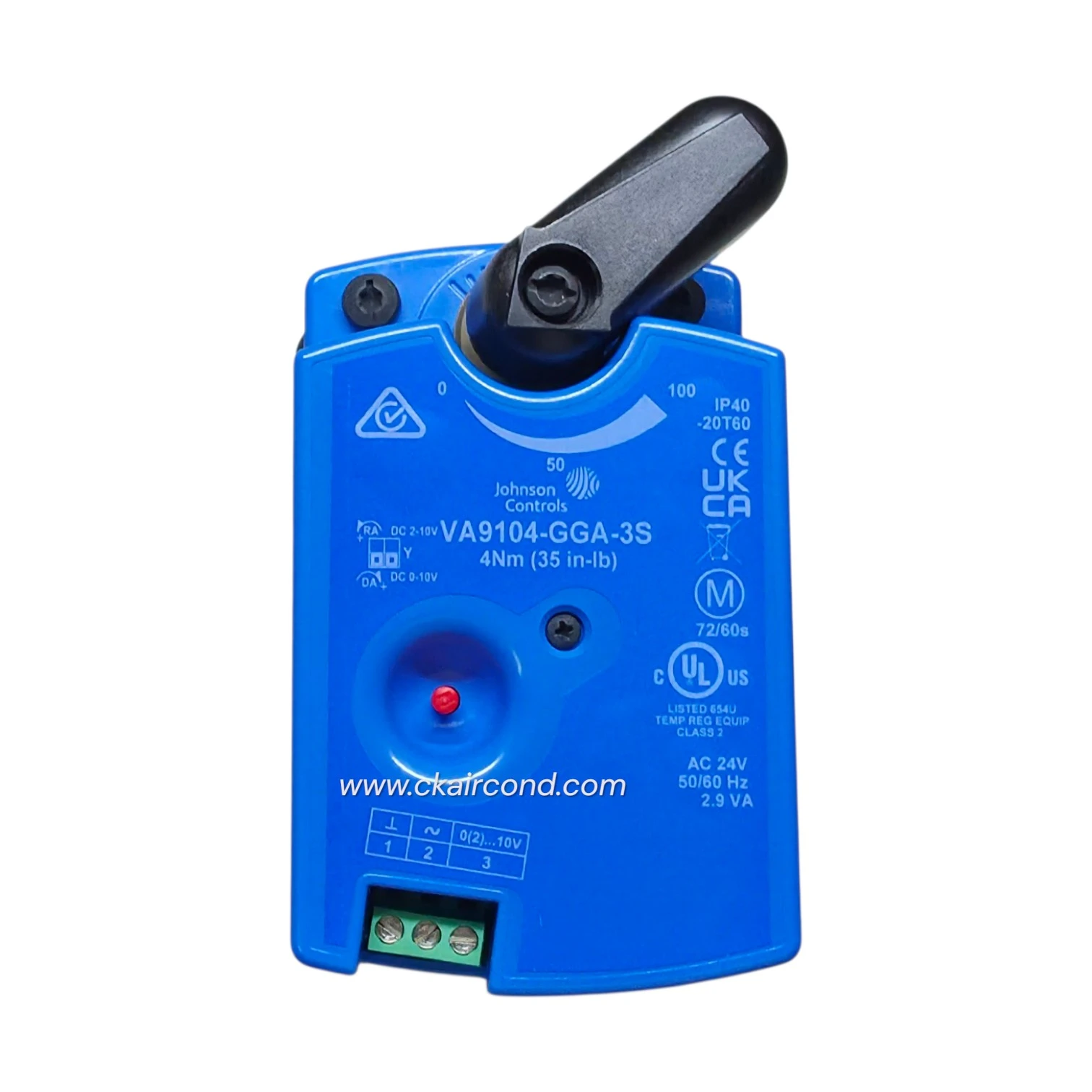

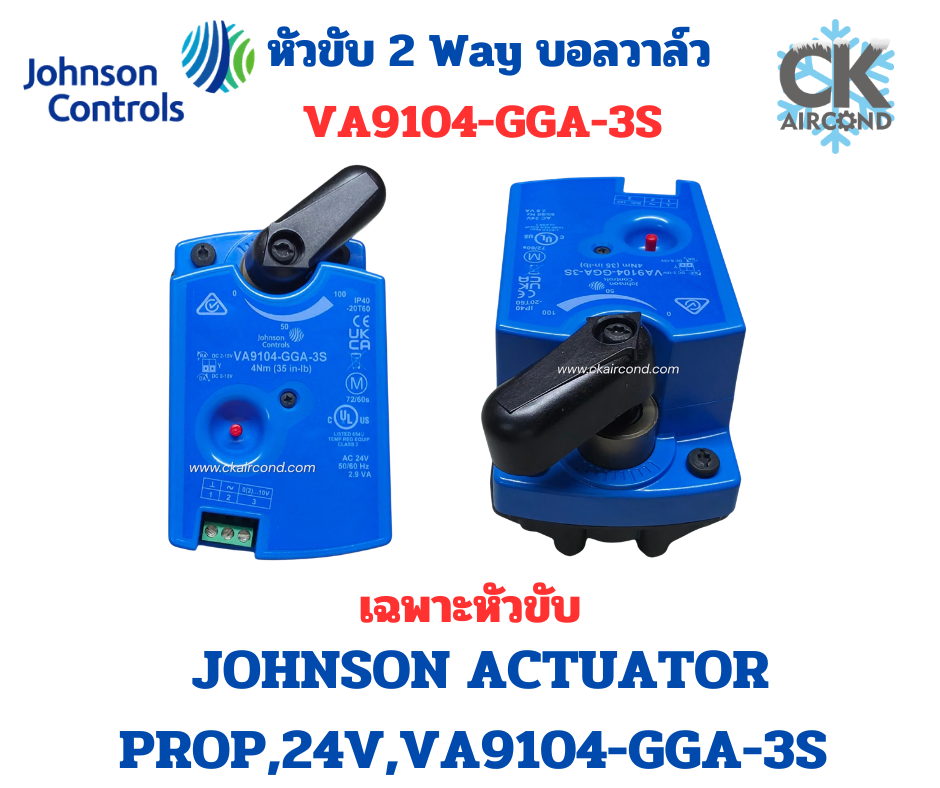

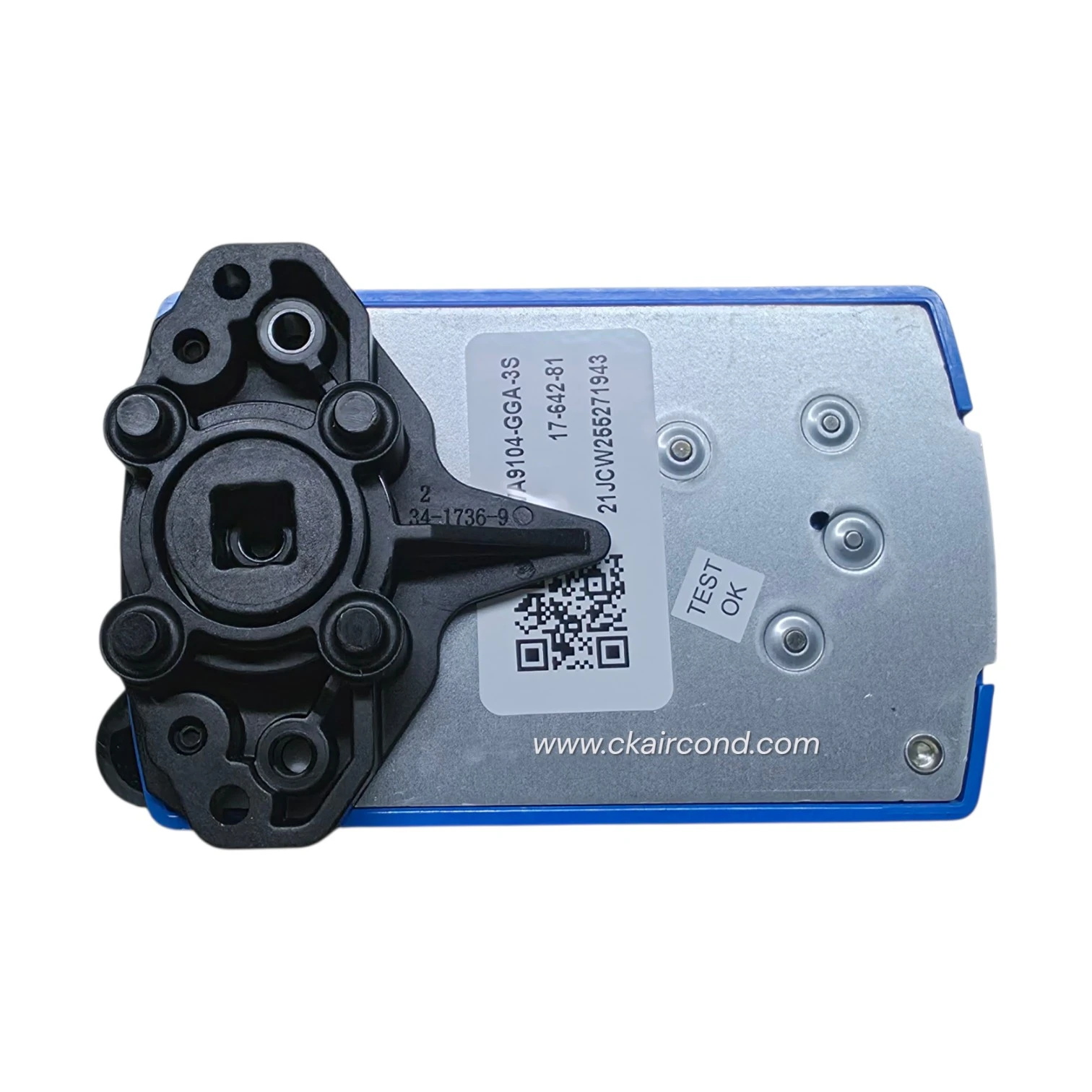

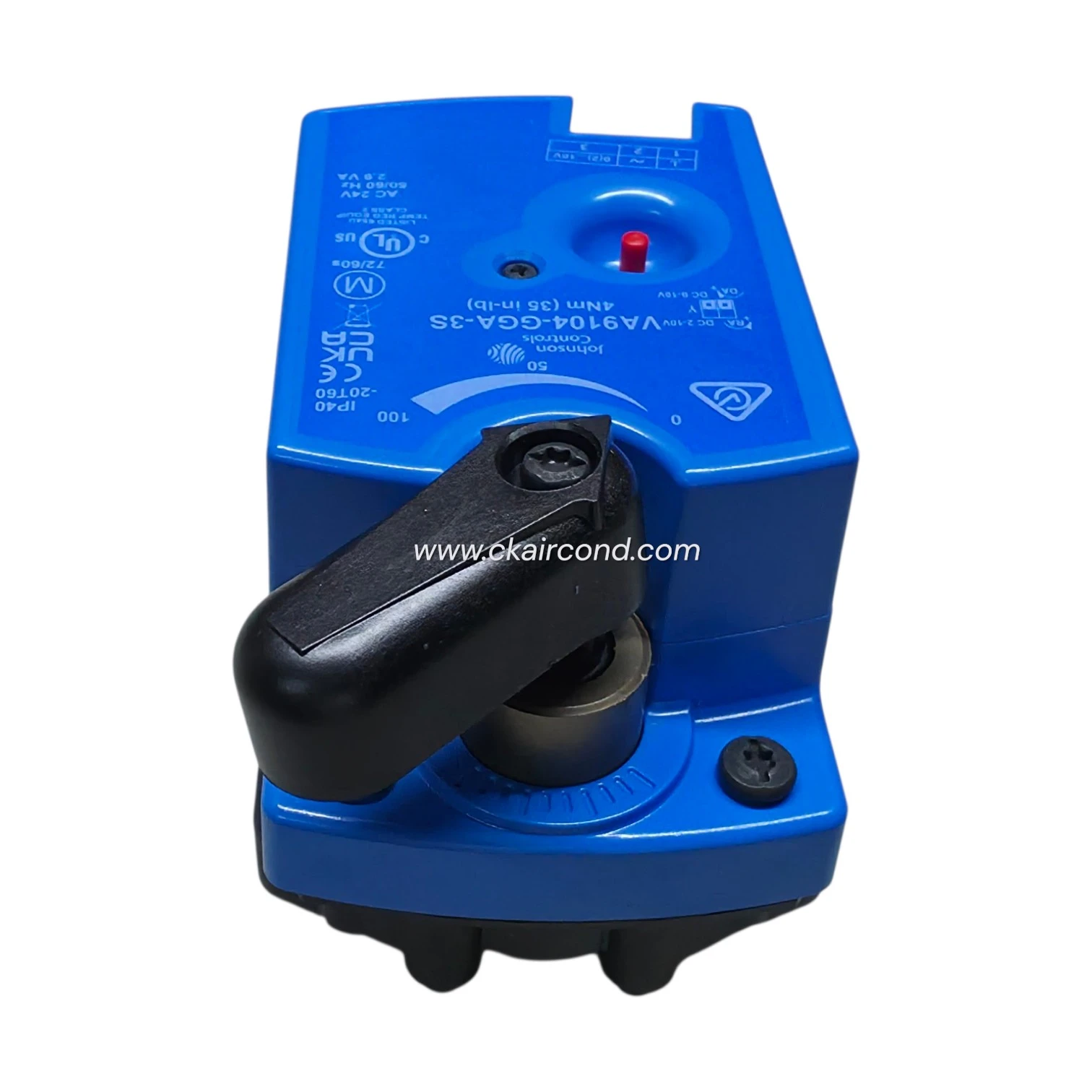

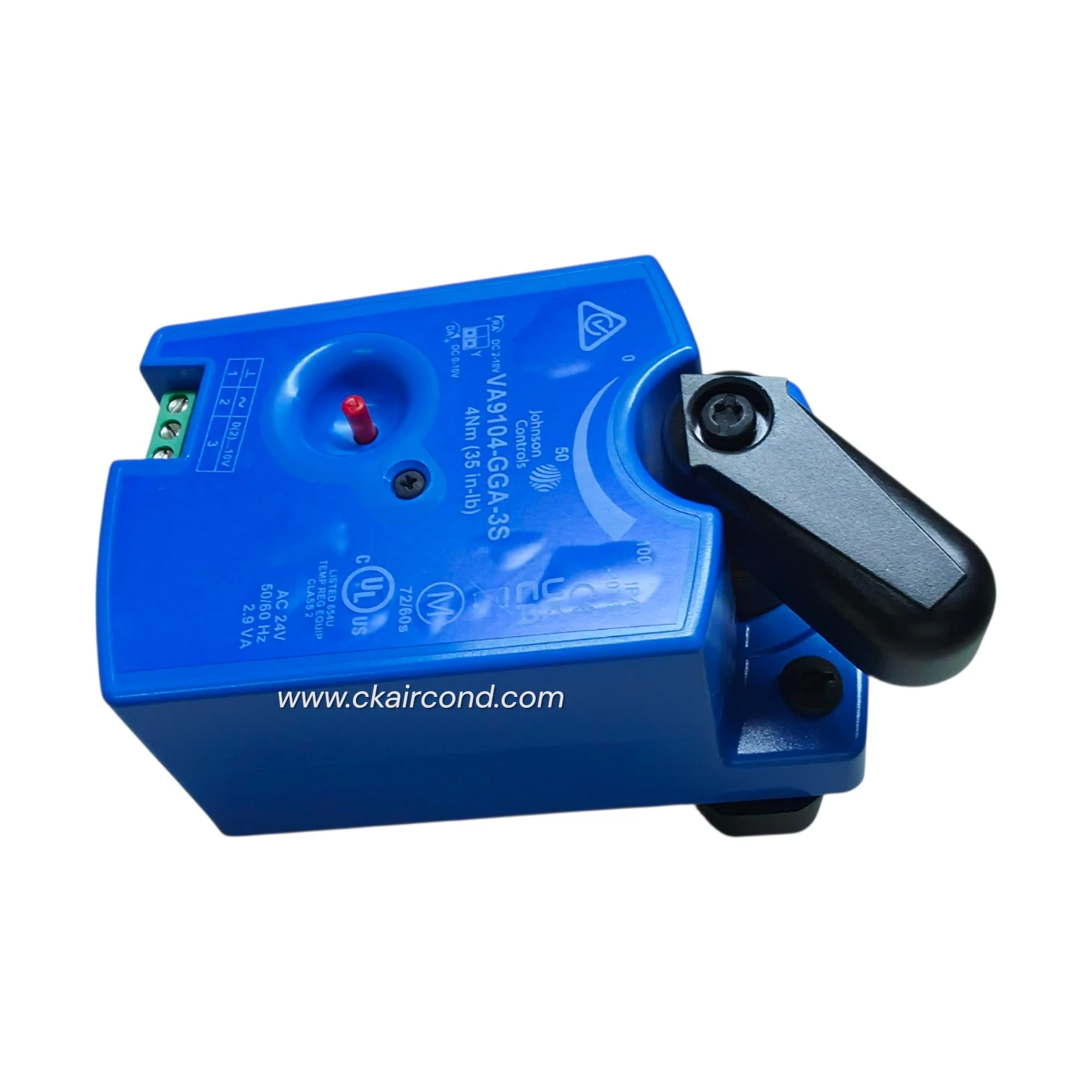

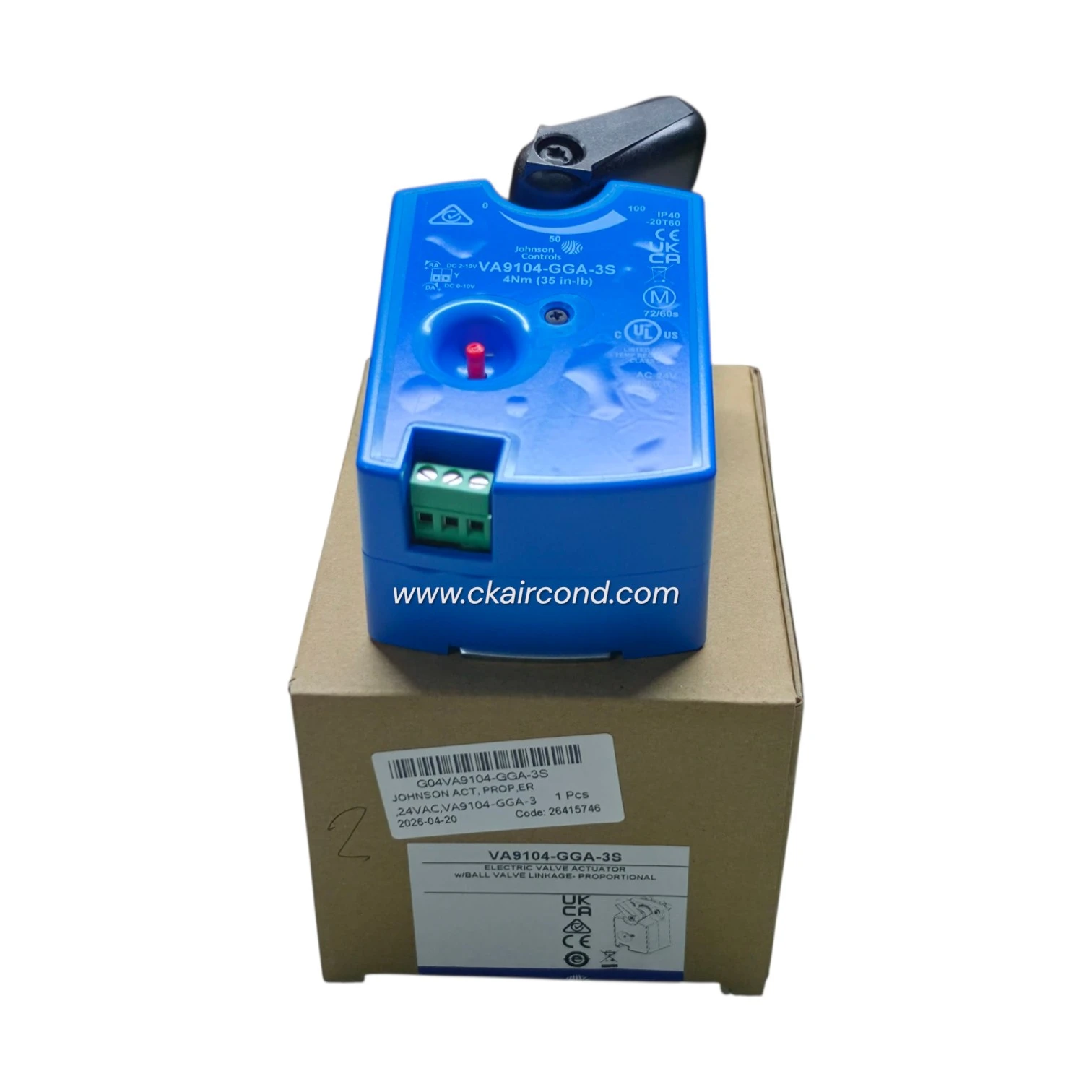

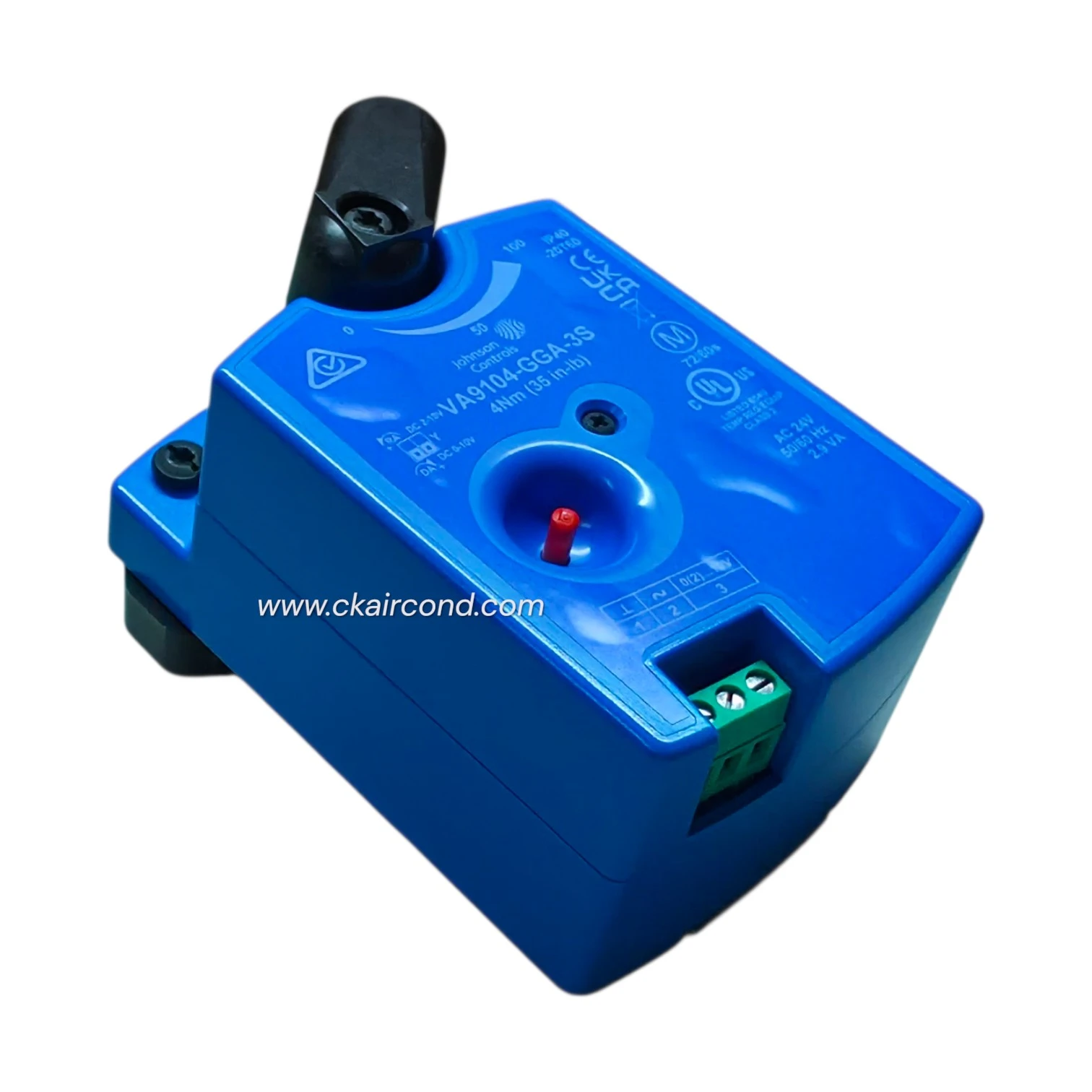

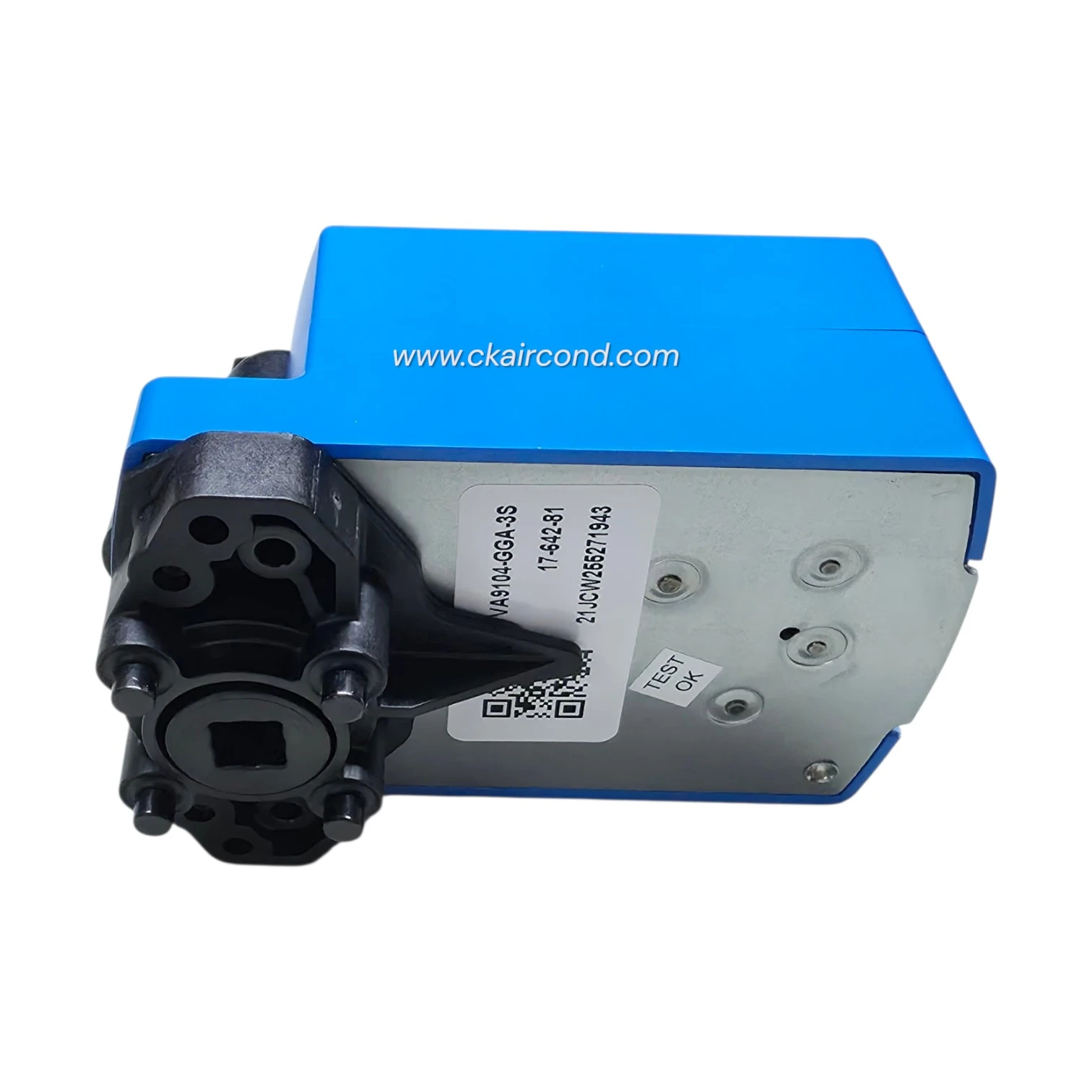

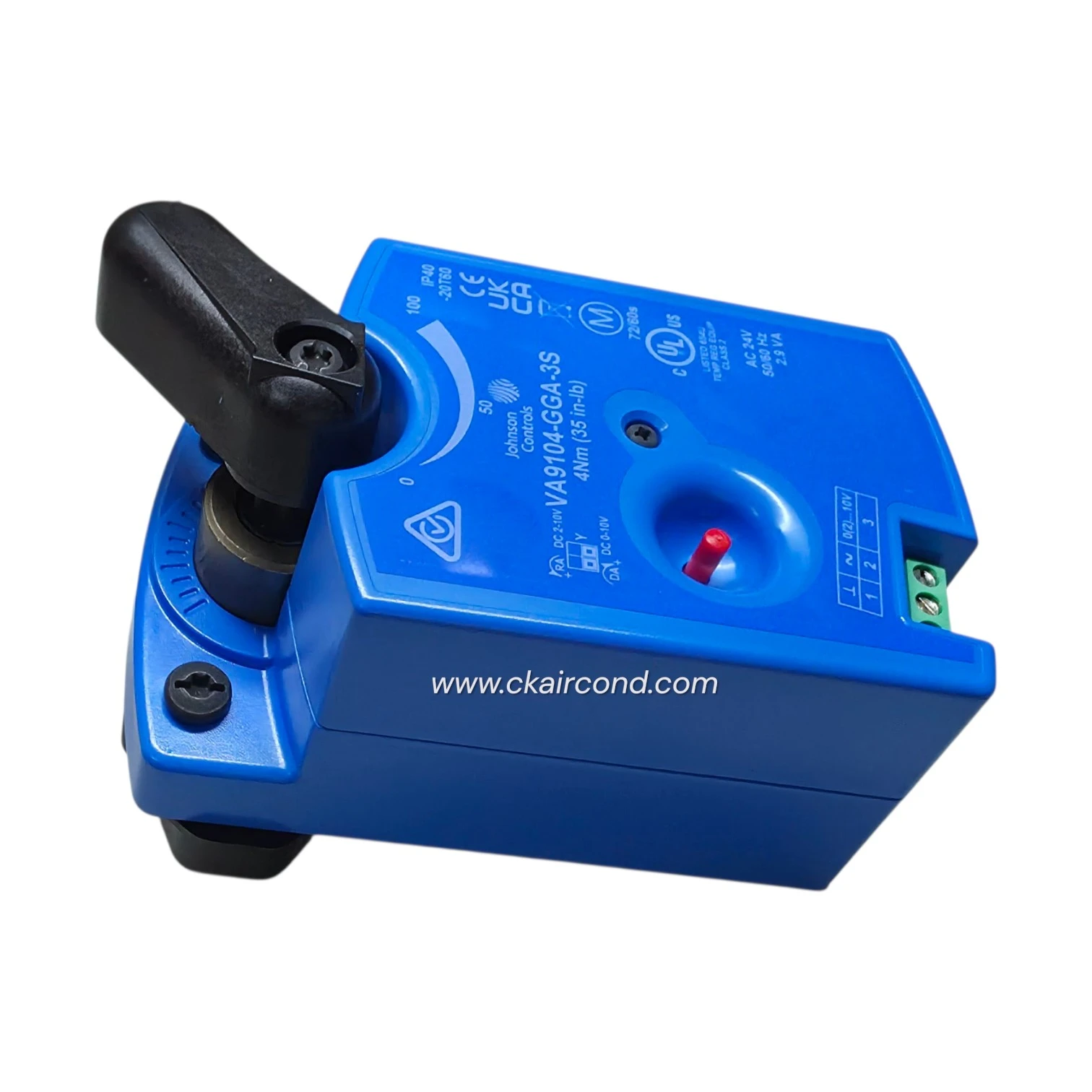

VA9104-GGA-3S หัวขับวาล์ว Johnson Controls ควบคุมแบบ Proportional สำหรับวาล์วบอล VG1205
หากระบบของคุณต้องการควบคุมตำแหน่งวาล์วแบบต่อเนื่อง (modulating) ไม่ใช่แค่เปิด-ปิด VA9104-GGA-3S คือหัวขับวาล์วจาก Johnson Controls ในตระกูล VA9104-xGA-3S Series ที่ออกแบบมาสำหรับรับสัญญาณควบคุมแบบ Proportional โดยเฉพาะ ใช้ขับวาล์วบอล Johnson Controls® VG1000 Series ในระบบ HVAC/ชิลเลอร์ บทความนี้สรุปสเปก จุดต่างจากรุ่นอื่นในตระกูล และวิธีตั้งค่าที่ต้องรู้ก่อนสั่งซื้อ
VA9104-GGA-3S คืออะไร ต่างจาก AGA-3S และ IGA-3S ตรงไหน
ตระกูล VA9104-xGA-3S มีให้เลือก 3 แบบตามชนิดสัญญาณควบคุม ซึ่งเป็นจุดที่ต้องเช็คให้ตรงกับ controller หรือ BMS ที่ใช้งานอยู่ก่อนสั่งซื้อ เพราะแต่ละรุ่นเปลี่ยนแทนกันไม่ได้:
- VA9104-GGA-3S (Proportional) — รับสัญญาณต่อเนื่อง DC 0(2)-10V หรือ 0(4)-20mA เหมาะกับระบบที่ต้องควบคุมตำแหน่งวาล์วแบบละเอียด เช่น เชื่อมกับ BMS หรือ PID controller ที่ส่งสัญญาณอนาล็อก
- VA9104-AGA-3S — ควบคุมแบบ Floating/On-off ไม่มี timeout ในตัวมอเตอร์ (ดูสเปกเต็มได้ที่ VA9104-AGA-3S หัวขับวาล์ว Johnson Controls VG1000)
- VA9104-IGA-3S — ควบคุมแบบ Floating/On-off เช่นกัน แต่มี timeout ในตัวมอเตอร์เพิ่มมา
พูดง่ายๆ คือถ้าระบบเดิมใช้สัญญาณ contact เปิด-ปิด หรือ floating point ให้เลือก AGA-3S/IGA-3S แต่ถ้าตัวควบคุม (controller) ส่งสัญญาณอนาล็อก 0-10V หรือ 4-20mA ต้องใช้ GGA-3S เท่านั้น ใช้รุ่นผิดจะต่อสายแล้วใช้งานไม่ได้ทันที
สเปกทางเทคนิคสำคัญ

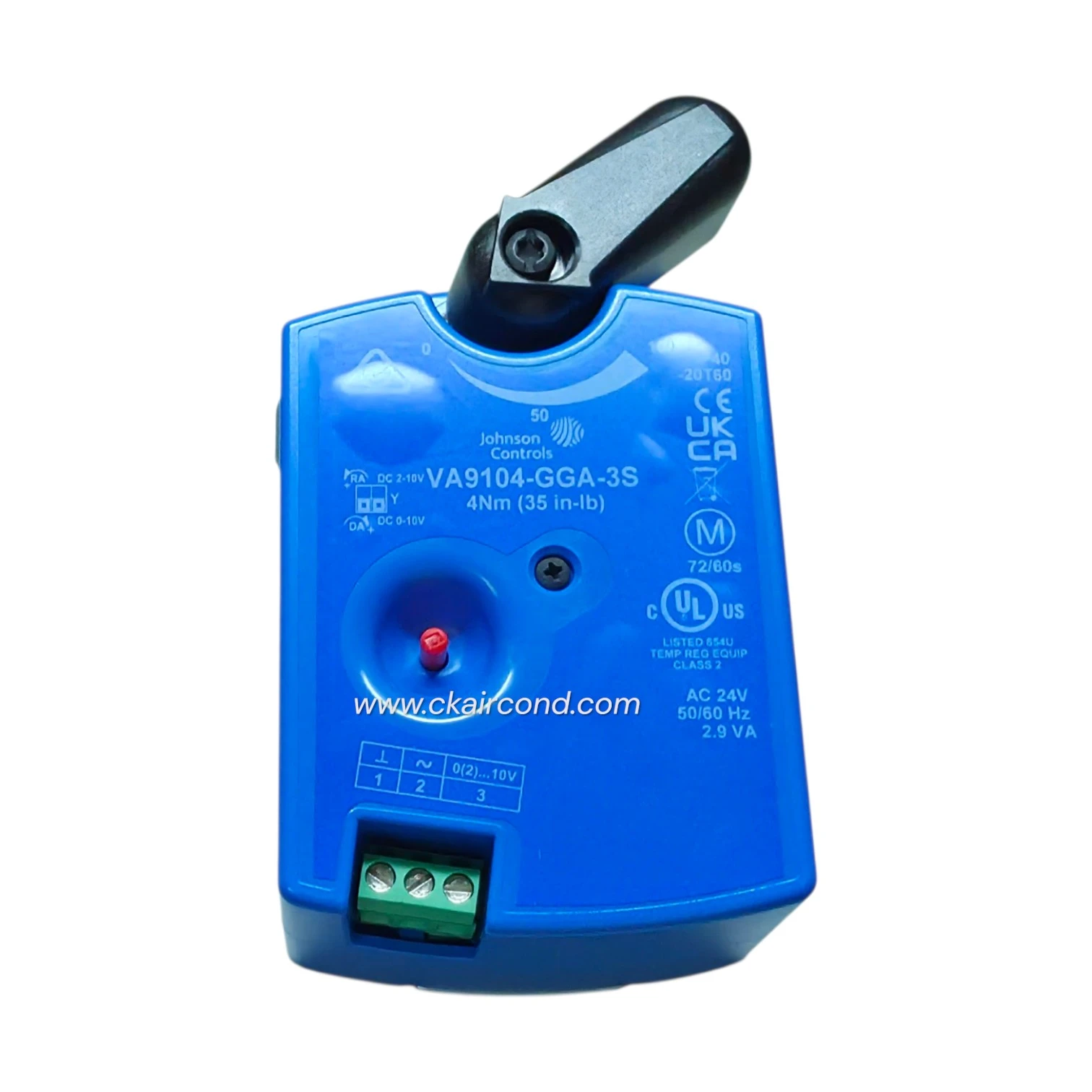

| รายการ | ค่าสเปก |
|---|---|
| สัญญาณควบคุม | DC 0(2)-10V หรือ 0(4)-20mA (ต้องเพิ่มตัวต้านทาน 500Ω/0.25W เองสำหรับสัญญาณ mA) |
| กำลังไฟ | AC 24V +25%/-20%, 50/60Hz, 2.9 VA |
| Control input impedance | Voltage 200,000Ω / Current 500Ω (พร้อม R เพิ่ม) |
| แรงบิด (Running torque) | 35 lb·in (4 N·m) |
| เวลาหมุนเต็มสโตรก (Travel time) | 60 วินาทีที่ 60Hz (72 วินาทีที่ 50Hz) ต่อ 90° |
| มุมหมุน | 93° ±3°, CW หรือ CCW |
| จำนวนรอบใช้งาน | 100,000 full stroke cycles หรือ 2,500,000 การปรับตำแหน่ง |
| ระดับเสียง | 35 dBA ที่ระยะ 1 เมตร |
| ขั้วต่อสาย | M3 screw terminals (3 ขั้ว) |
| ระดับป้องกัน | NEMA 1, IP40 |
| อุณหภูมิใช้งาน | -20 ถึง 60°C, ความชื้นสัมพัทธ์ไม่เกิน 90% (ไม่ควบแน่น) |
| อุณหภูมิของไหล | 23-203°F (VG12x1/VG18x1), -22-212°F (VG1245/VG1845), ถึง -22-284°F เมื่อใช้ M9000-561 |
| มาตรฐาน | UL/cUL Listed, EMC/Low Voltage Directive (EU), RCM Mark |
| น้ำหนัก | 1.25 lb (0.55 kg) |
ที่มา: Johnson Controls, VA9104-xGA-3S Series Installation Guide, P/N 14-1336-23 Rev. L, March 2019
คำเตือน: ห้ามติดตั้งหรือใช้งานในบริเวณที่มีสารกัดกร่อนหรือไอระเหยกัดกร่อน เพราะจะทำให้ชิ้นส่วนภายในเสียหายและขาดสิทธิ์รับประกันจากผู้ผลิต
อุปกรณ์เสริมที่สั่งซื้อแยกได้
- M9000-561 Thermal Barrier — ใช้เมื่ออุณหภูมิของไหลเกิน 100°C ขยายช่วงใช้งานได้ถึง -30 ถึง 140°C (ฐานรองวาล์ว)
- M9000-342 Weathershield Kit — สำหรับติดตั้งใช้งานภายนอกอาคาร ป้องกันสภาพอากาศ
- M9000-700 Universal Ball Valve Linkage Kit — สำหรับต่อกับวาล์วบอลยี่ห้ออื่นที่ไม่ใช่ VG1000 Series โดยตรง
ราคาและการสั่งซื้อ VA9104-GGA-3S
ร้าน ซี.เค.แอร์คอนด์ (CKAIRCOND) จำหน่ายหัวขับวาล์ว Johnson Controls ตระกูล VA9104 พร้อมวาล์วบอล VG1205 Series สำหรับรุ่น GGA-3S
แนะนำให้ติดต่อสอบถามราคาและสต็อกปัจจุบันโดยตรง เนื่องจากเป็นรุ่นสั่งเฉพาะตามสเปกระบบควบคุมของแต่ละโครงการ ดูสินค้าที่เกี่ยวข้องในตระกูลเดียวกันได้ที่หมวด คอนโทรลวาล์ว JOHNSON ทางร้านสามารถออกใบเสนอราคาพร้อมระบุสเปกและระยะเวลาส่งมอบให้ตรงตามความต้องการของแต่ละหน้างานได้
คำถามที่พบบ่อย (FAQ)
VA9104-GGA-3S ต่างจาก VA9104-AGA-3S อย่างไร
GGA-3S ควบคุมด้วยสัญญาณ Proportional (DC 0-10V หรือ 4-20mA) เหมาะกับระบบที่ต้องปรับตำแหน่งวาล์วแบบต่อเนื่อง ส่วน AGA-3S ควบคุมแบบ Floating/On-off ไม่มี timeout ในตัว ใช้กับสัญญาณ contact หรือ floating point เป็นคนละสัญญาณควบคุมกัน เลือกใช้งานแทนกันไม่ได้
ใช้สัญญาณ 4-20mA ได้หรือไม่ ต้องต่ออุปกรณ์เพิ่มไหม
ได้ แต่ต้องติดตั้งตัวต้านทาน 500Ω/0.25W เพิ่มเองที่ขั้วต่อ Y เนื่องจากตัว actuator ออกแบบมารับสัญญาณแรงดัน (Voltage) เป็นหลัก
ปรับจาก Direct Acting เป็น Reverse Acting ต้องเปลี่ยนอุปกรณ์ใหม่หรือไม่
ไม่ต้อง เปิดฝา actuator แล้วสับสวิตช์บนแผงวงจรภายในเพื่อเปลี่ยนโหมดได้ทันที ไม่ต้องเปลี่ยนตัวอุปกรณ์ทั้งชุด
ใช้ VA9104-GGA-3S กับวาล์วบอลยี่ห้ออื่นที่ไม่ใช่ VG1000 ได้หรือไม่
ได้ โดยต้องสั่งซื้อ M9000-700 Universal Ball Valve Linkage Kit เพิ่มเพื่อเป็นตัวเชื่อมต่อกับก้านวาล์วยี่ห้ออื่น
หากต้องการข้อมูลสเปกเพิ่มเติม เลือกรุ่นให้ตรงกับสัญญาณควบคุมของระบบ หรือขอใบเสนอราคา VA9104-GGA-3S สามารถติดต่อร้าน ซี.เค.แอร์คอนด์ (CKAIRCOND) เพื่อให้ทีมงานช่วยตรวจสอบสเปกและแนะนำรุ่นที่เหมาะกับหน้างานของคุณได้โดยตรง
