เกจวัดแรงดัน WEKSLER BY42 หน้าปัด 2.5″ ตัวเรือนสแตนเลส
เกจวัดแรงดัน WEKSLER BY42 เป็นเกจชนิดบรรจุของเหลว (Liquid Filled) ตัวเรือนสแตนเลสสตีล หน้าปัดขนาด 63 มม. (2.5″) ออกแบบมาให้ทนต่อแรงสั่นสะเทือนและแรงดันกระชากหน้างานได้ดีกว่าเกจแบบแห้งทั่วไป บทความนี้รวมสเปกหลักและ Range ทั้งหมด 17 รุ่นย่อยที่ WEKSLER ผลิตให้ BY42 (ซีรีส์ Y) ไว้ในตารางเดียว เพื่อให้เทียบรหัสสินค้าและเลือกช่วงวัดที่ตรงกับแรงดันใช้งานจริงได้ง่ายขึ้น
BY42 คืออะไร
BY42 อยู่ในกลุ่มเกจวัดแรงดันตัวเรือนสแตนเลสของ WEKSLER ที่เติมของเหลวภายในเพื่อลดการสั่นของเข็มและยืดอายุมูฟเมนต์ หน้าปัดเป็นแบบสเกลคู่อ่านได้ทั้งหน่วย psi และ bar/kPa ในหน้าปัดเดียว สเปกหลักตามแคตตาล็อกมีดังนี้
| รายการ | สเปก |
|---|---|
| ยี่ห้อ / รุ่น | WEKSLER BY42Y (ซีรีส์ Y) |
| ประเภท | เกจวัดแรงดันแบบบรรจุของเหลว (Liquid Filled), Tube & Socket |
| ขนาดหน้าปัด | 63 มม. (2.5″) |
| ความแม่นยำ | ± 1.6% |
| ตัวเรือน | สแตนเลสสตีล ทั้งตัวเรือน (case) และขอบ (ring) พร้อมกระจกหน้าปัดพลาสติก |
| หน้าปัด | สเกลคู่ วงใน bar/kPa สีน้ำเงิน, วงนอก psi สีดำ, พื้นขาว |
| ขนาดเกลียวข้อต่อ | 1/4 NPT |
| ตำแหน่งข้อต่อ | หลัง (Back) หรือ ล่าง (Bottom) ตามรหัสสินค้าที่สั่ง |
| ชุดติดตั้งหน้าปัด | มี Panel mount kit ให้สั่งเพิ่มเติม |
Range ทั้งหมดของ BY42 (ซีรีส์ Y)
WEKSLER ผลิต BY42 ออกมา 17 Range ครอบคลุมตั้งแต่เกจวัดสุญญากาศผสมแรงดัน (compound) ไปจนถึงเกจแรงดันสูงสุด 10,000 psi ทุก Range ใช้หน้าปัด 63 มม. ข้อต่อ 1/4 NPT และความแม่นยำ ± 1.6% เหมือนกัน ต่างกันที่สเกลและรหัสสินค้าท้ายรุ่นเท่านั้น สั่งซื้อโดยระบุรหัสสินค้า 10 หลักจากตารางด้านล่าง หากต้องการแบบติดตั้งหน้าปัด (panel mount, ขั้วหลัง) ให้เติม “-uc” ต่อท้ายรหัสสินค้า
| Range (psi / bar / kPa) | รหัสสินค้า – ขั้วหลัง (Back, 4CW) | รหัสสินค้า – ขั้วล่าง (Bottom, 4LW) |
|---|---|---|

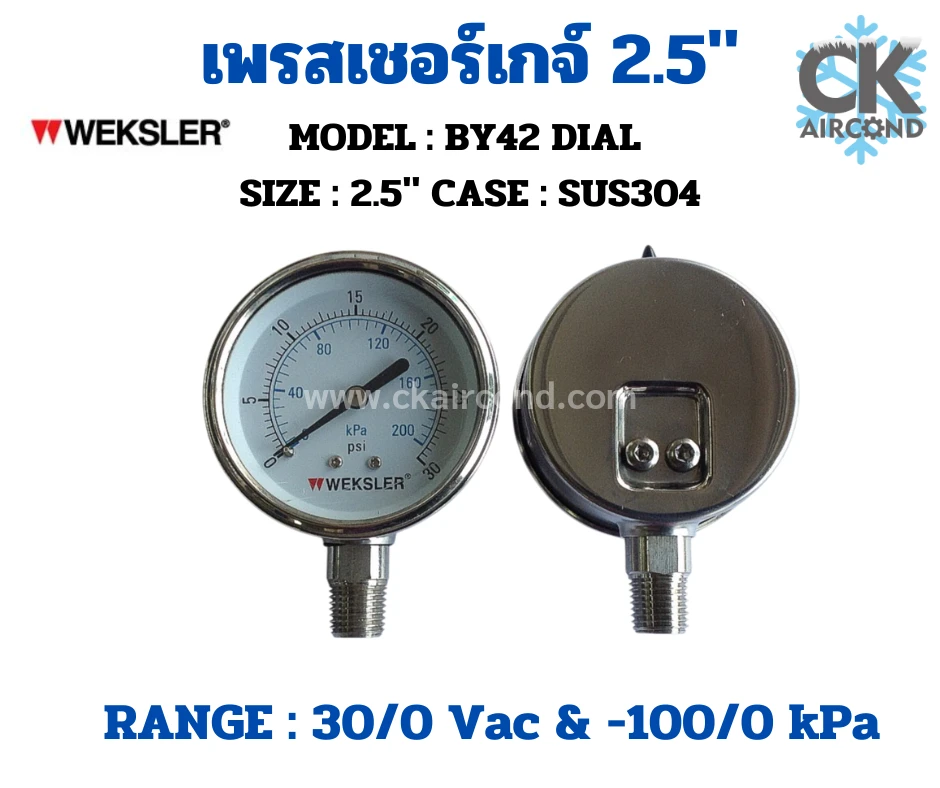

| 30″/0/vac. และ -1/0 bar (-100/0 kPa) | BY42Y VC 4CW | BY42Y VC 4LW |

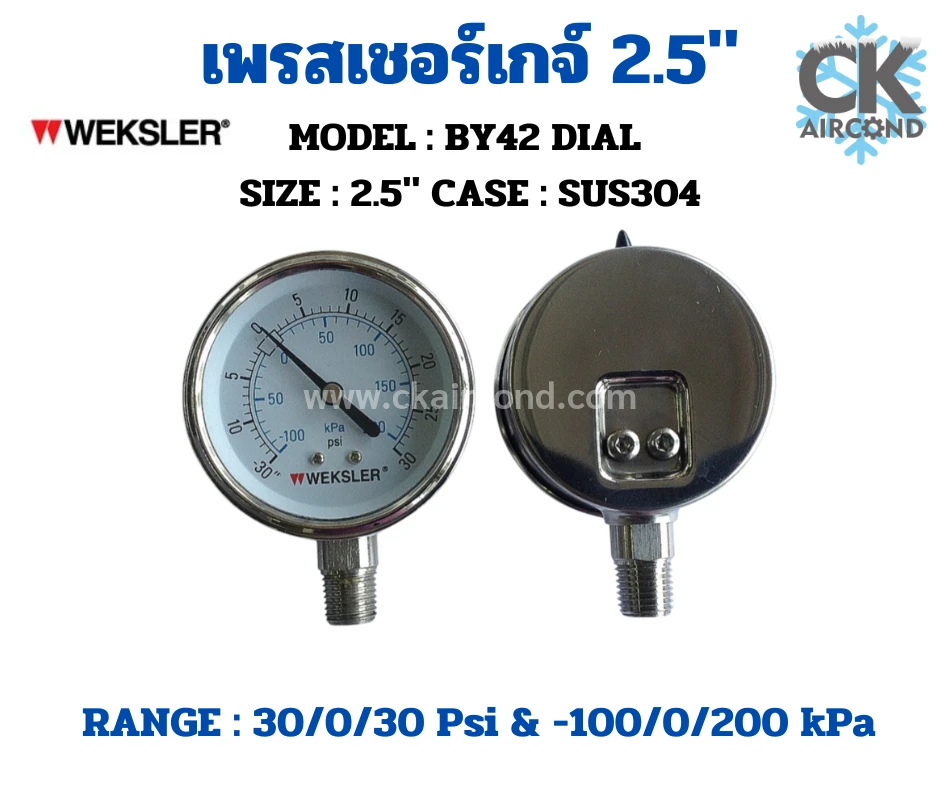

| 30″/0/30 psi และ -1/0/2 bar (-100/0/200 kPa) | BY42Y CB 4CW | BY42Y CB 4LW |

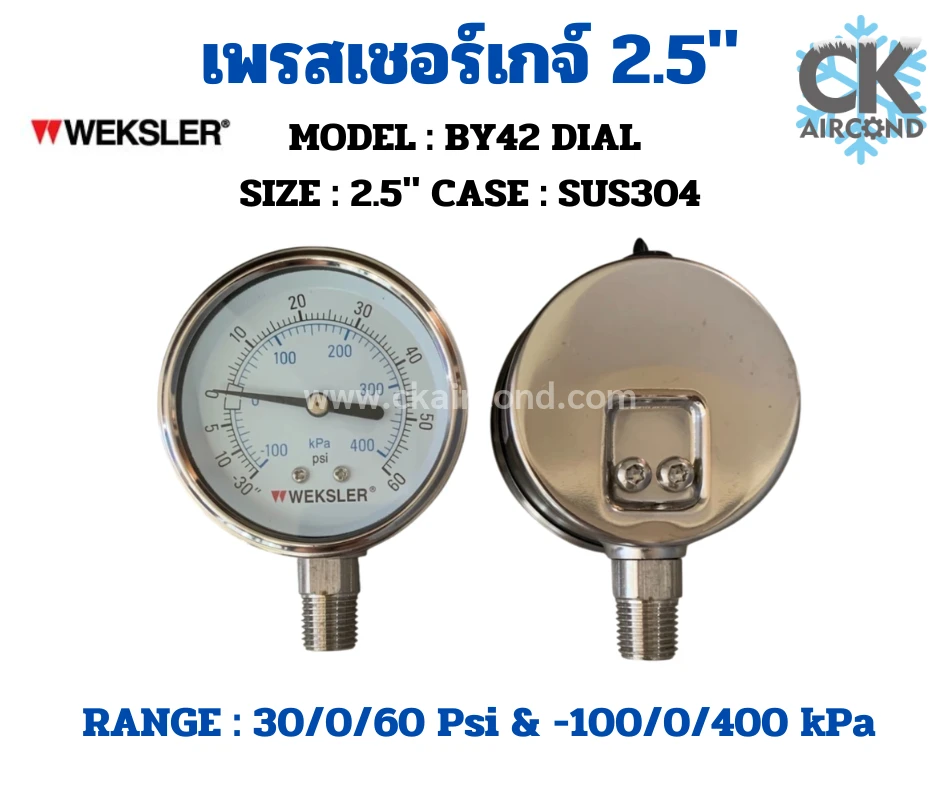

| 30″/0/60 psi และ -1/0/4 bar (-100/0/400 kPa) | BY42Y CC 4CW | BY42Y CC 4LW |
| 30″/0/150 psi และ -1/0/10 bar (-100/0/1000 kPa) | BY42Y CE 4CW | BY42Y CE 4LW |
| 0-15 psi และ 0/1 bar (100 kPa) | BY42Y PC 4CW | BY42Y PC 4LW |
| 0-30 psi และ 0/2 bar (200 kPa) | BY42Y PD 4CW | BY42Y PD 4LW |

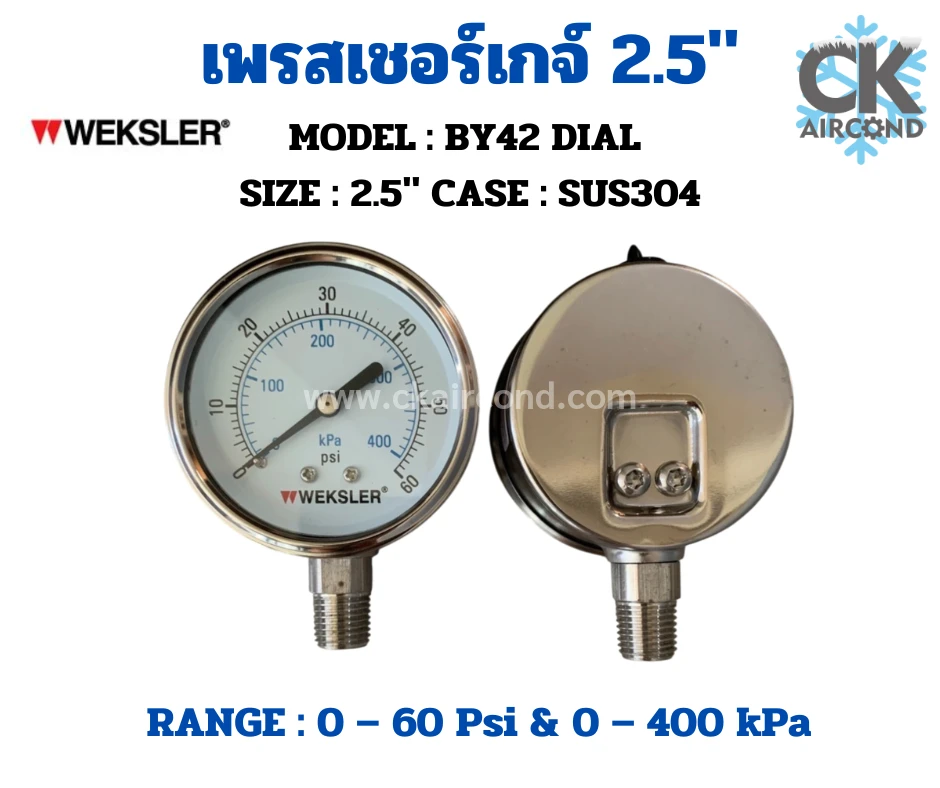

| 0-60 psi และ 0/4 bar (400 kPa) | BY42Y PE 4CW | BY42Y PE 4LW |

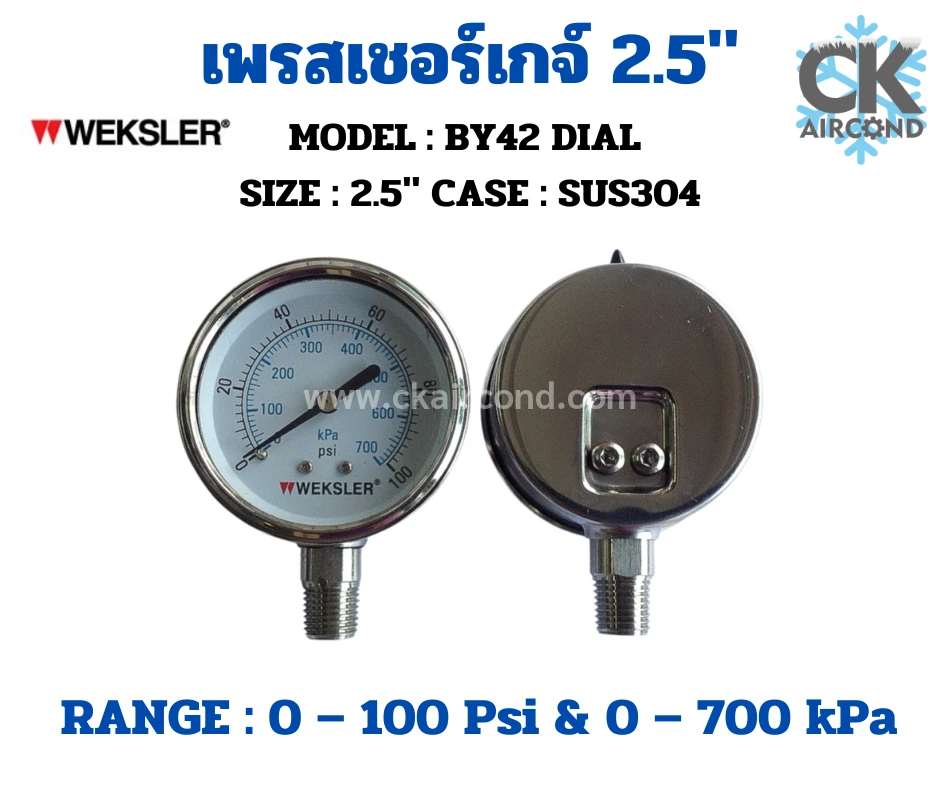

| 0-100 psi และ 0/7 bar (700 kPa) | BY42Y PF 4CW | BY42Y PF 4LW |

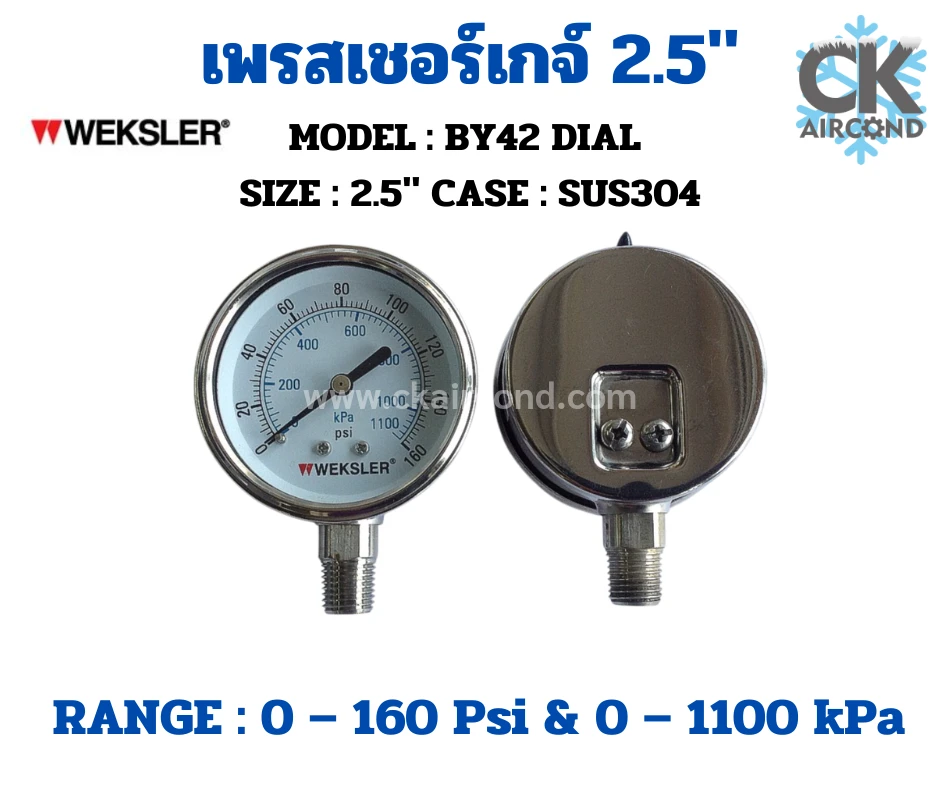

| 0-160 psi และ 0/11 bar (1100 kPa) | BY42Y PG 4CW | BY42Y PG 4LW |
| 0-200 psi และ 0/14 bar (1400 kPa) | BY42Y PH 4CW | BY42Y PH 4LW |

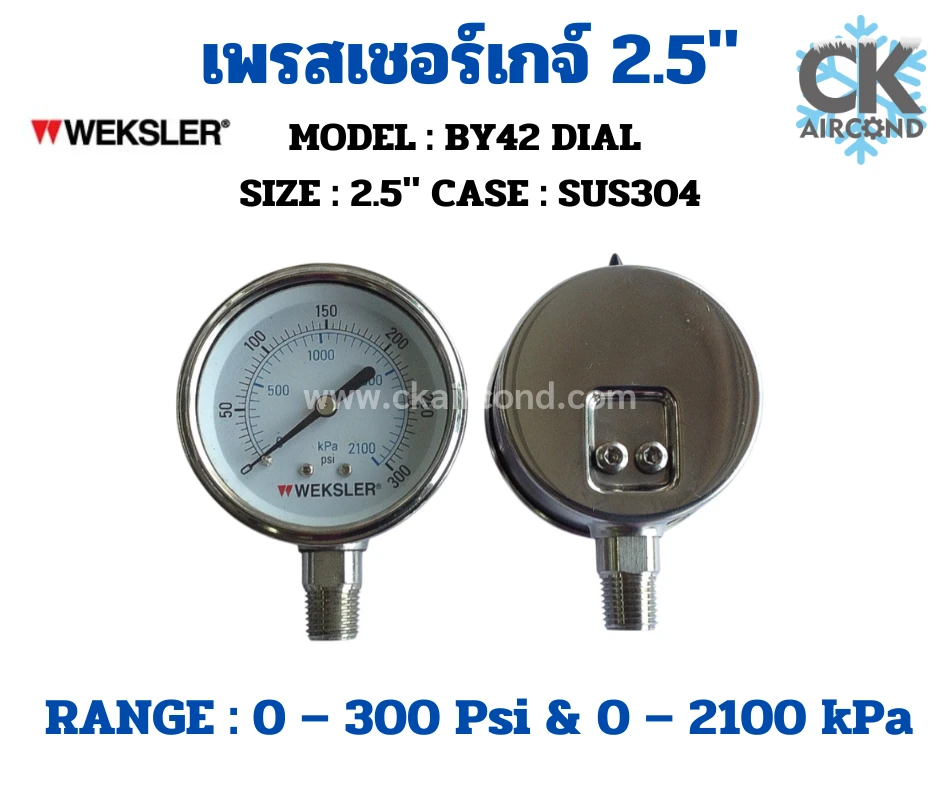

| 0-300 psi และ 0/21 bar (2100 kPa) | BY42Y PJ 4CW | BY42Y PJ 4LW |
| 0-600 psi และ 0/42 bar (4200 kPa) | BY42Y PM 4CW | BY42Y PM 4LW |
| 0-1000 psi และ 0/70 bar (7000 kPa) | BY42Y PP 4CW | BY42Y PP 4LW |
| 0-2000 psi และ 0/140 bar (14,000 kPa) | BY42Y PS 4CW | BY42Y PS 4LW |
| 0-3000 psi และ 0/210 bar (21,000 kPa) | BY42Y PT 4CW | BY42Y PT 4LW |
| 0-5000 psi และ 0/350 bar (35,000 kPa) | BY42Y PV 4CW | BY42Y PV 4LW |
| 0/10,000 psi และ 0/700 bar (70,000 kPa) | BY42Y PY 4CW | BY42Y PY 4LW |
ขนาดหน้าปัดอื่นในซีรีส์เดียวกัน
นอกจาก BY42 (63 มม.) แล้ว ซีรีส์เกจบรรจุของเหลวตัวเรือนสแตนเลสนี้ยังมีให้เลือกอีก 3 ขนาด แต่ละขนาดมีตำแหน่งข้อต่อที่รองรับต่างกันตามตารางนี้
| รุ่น | ขนาดหน้าปัด | ขนาดเกลียว | ตำแหน่งข้อต่อที่มี |
|---|---|---|---|
| BY40Y | 40 มม. | 1/8 NPT | หลัง (Back) เท่านั้น |
| BY41Y | 50 มม. | 1/4 NPT | หลัง (Back) และ ล่าง (Bottom) |
| BY42Y (รุ่นในบทความนี้) | 63 มม. | 1/4 NPT | หลัง (Back) และ ล่าง (Bottom) |
| BY45Y | 100 มม. | 1/4 NPT | ล่าง (Bottom) เท่านั้น |
เหมาะกับงานแบบไหน
เกจ BY42 เหมาะกับจุดวัดแรงดันในระบบชิลเลอร์ ไฮดรอลิก หรือไลน์อุตสาหกรรมที่มีการสั่นสะเทือนหรือแรงดันกระชากบ่อย ตัวเรือนสแตนเลสยังช่วยให้ทนต่อความชื้นและสภาพแวดล้อมกัดกร่อนได้ดีกว่าตัวเรือนทองเหลืองทั่วไป หากหน้างานไม่จำเป็นต้องใช้ตัวเรือนสแตนเลส ร้าน ซี.เค.แอร์คอนด์ มีเกจวัดแรงดัน WEKSLER BY12 ขนาดหน้าปัด 63 มม. เดียวกันให้เลือกเปรียบเทียบตามงบประมาณ
ก่อนสั่งซื้อควรยืนยัน 3 จุด คือ Range ที่ครอบคลุมแรงดันใช้งานจริง (แนะนำให้แรงดันใช้งานปกติอยู่รางๆ 50-75% ของสเกลเต็ม) ตำแหน่งข้อต่อให้ตรงกับจุดติดตั้งหน้างาน และต้องการแบบติดตั้งหน้าปัด (panel mount) หรือแบบติดตั้งทั่วไป
คำถามที่พบบ่อย (FAQ)
BY42 ต่างจาก BY12 อย่างไร
BY42 เป็นรุ่นตัวเรือนสแตนเลสสตีล ส่วน BY12 เป็นรุ่นตัวเรือนทองเหลือง ทั้งสองรุ่นมีหน้าปัดขนาด 63 มม. เท่ากัน เลือกตามความทนทานต่อสภาพแวดล้อมและงบประมาณที่ต้องการ
เลือก Range เท่าไหร่ดีสำหรับงานชิลเลอร์
ขึ้นกับแรงดันใช้งานจริงของระบบ ทั่วไปแนะนำเลือก Range ที่แรงดันใช้งานปกติตกอยู่ประมาณ 50-75% ของสเกลเต็ม เพื่อความแม่นยำในการอ่านค่าและยืดอายุมูฟเมนต์ หากไม่แน่ใจสามารถสอบถามร้าน ซี.เค.แอร์คอนด์ ให้ช่วยเทียบรหัสสินค้าได้
สั่งแบบติดตั้งหน้าปัด (panel mount) ได้ไหม
ได้ สำหรับรุ่นขั้วหลัง (Back connection) ให้เติม “-uc” ต่อท้ายรหัสสินค้า 10 หลักเมื่อสั่งซื้อ
หากต้องการสเปกฉบับเต็มหรือต้องการเทียบ Range ให้ตรงกับระบบหน้างาน ติดต่อร้าน ซี.เค.แอร์คอนด์ เพื่อขอใบเสนอราคาเกจวัดแรงดัน WEKSLER BY42 ได้ทุกรุ่นย่อยตามตารางด้านบน
