หัวขับวาล์วไฟฟ้า (Electric Linear Valve Actuator) จากแบรนด์ Honeywell ถือเป็นหัวใจสำคัญในการควบคุมการไหลของน้ำในระบบปรับอากาศและระบายอากาศ (HVAC) สำหรับผู้รับเหมาหรือวิศวกรที่กำลังมองหาหัวขับวาล์ว Honeywell 24V เพื่อนำไปใช้งาน บทความนี้จะพาทุกท่านไปเจาะลึกความแตกต่าง สเปค และวงจรการทำงานของรุ่นยอดนิยม ทั้งแบบ Proportional (Modulating) และ ON-OFF (Floating) เพื่อให้คุณเลือกใช้งานได้อย่างถูกต้องและมีประสิทธิภาพสูงสุด
1. ความแตกต่างของวงจรการทำงาน (Control Signals)
ก่อนจะไปดูแต่ละรุ่น เราต้องเข้าใจระบบวงจรการสั่งการหลักๆ ของหัวขับวาล์วเสียก่อน หลักๆ แยกออกเป็น 2 แบบ คือ
-วงจรแบบ ON-OFF / Floating (เช่น ML6420 Series)
รับสัญญาณควบคุมแบบสวิตช์ (SPDT) หรือระบบ 3-wire (3 สาย) หลักการทำงานคือ เมื่อคอนโทรลเลอร์จ่ายไฟ 24 Vac เข้าขั้ว B แกนวาล์วจะเลื่อนลง (Drive down) และเมื่อสลับจ่ายไฟเข้าขั้ว W แกนวาล์วจะเลื่อนขึ้น (Draw up) เหมาะกับงานที่ต้องการสั่งวาล์วเปิดสุดหรือปิดสุดเท่านั้น

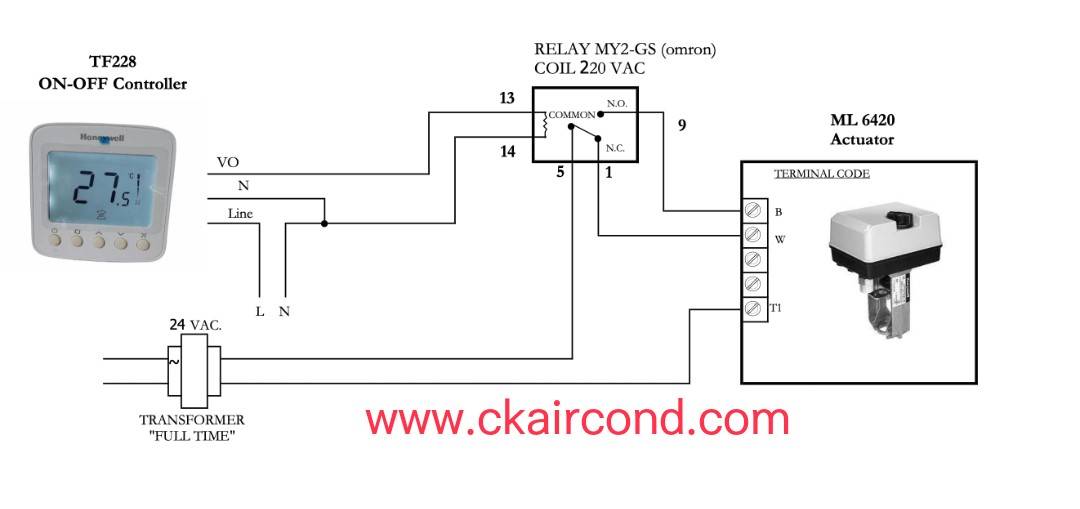

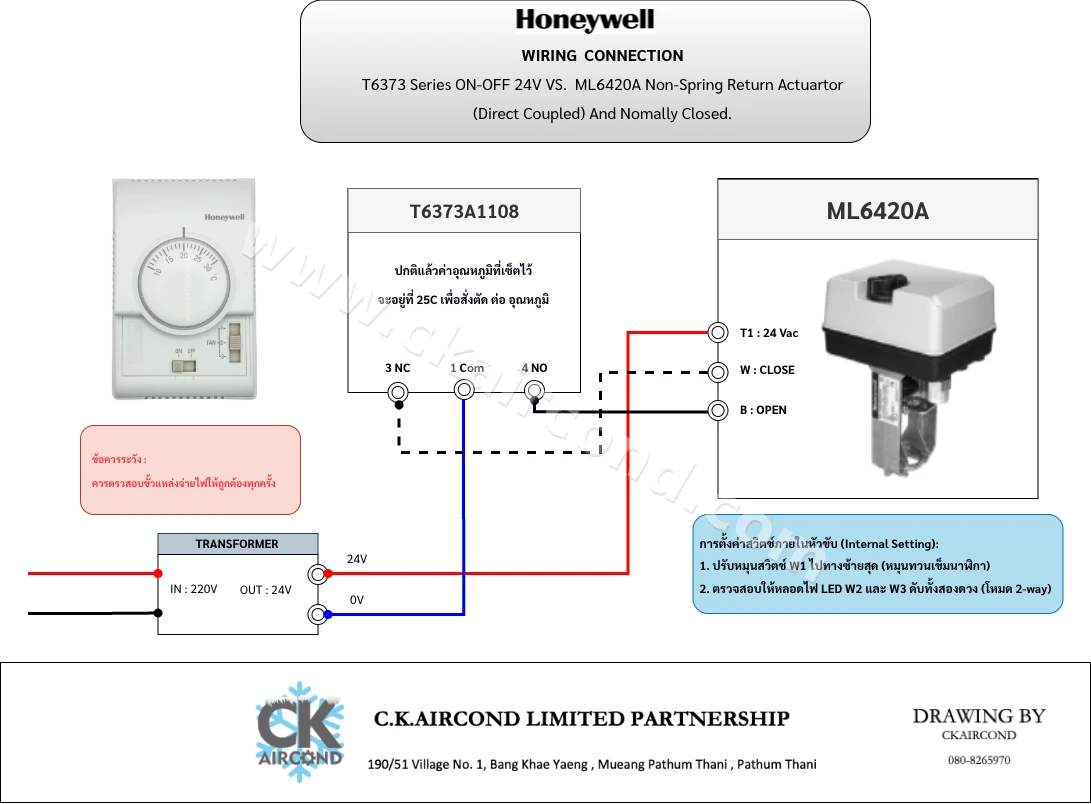

ตัวอย่าง การต่อวงจรหัวขับ ML6420
-วงจรแบบ Proportional / Modulating (เช่น Series ML7420, ML7425, ML7421, ML7984)
รับสัญญาณอนาล็อก เช่น 0-10 Vdc, 2-10 Vdc หรือ 4-20 mA เพื่อสั่งให้มอเตอร์เลื่อนแกนวาล์วไปในตำแหน่งที่ต้องการแบบเป็นเปอร์เซ็นต์ (เช่น เปิด 50%, 75%) วงจรลักษณะนี้จะมีสัญญาณตอบกลับ (Position Feedback Signal) เพื่อแจ้งคอนโทรลเลอร์ว่าวาล์วเปิดอยู่เท่าไหร่ ทำให้การควบคุมอุณหภูมิแม่นยำมาก

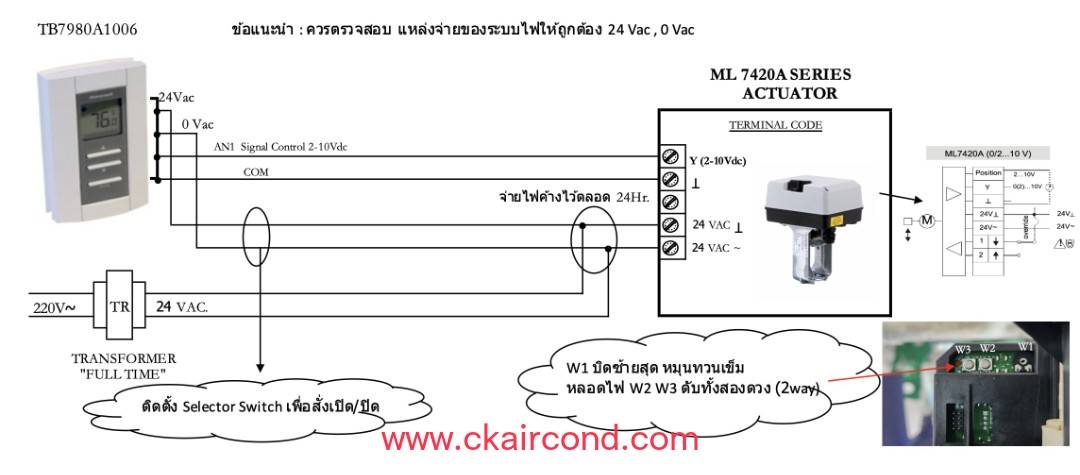

ตัวอย่างวงจรควบคุม หัวขับ ML7420A
2. รีวิวคุณสมบัติแต่ละรุ่นแบบเจาะลึก
ML7420A8088-E — รุ่นขายดี / 600N / Non-Spring Return
- ประเภทการควบคุม: Proportional (Modulating) รับสัญญาณ 2-10 Vdc
- วงจรการทำงาน: รับสัญญาณอนาล็อกเพื่อหรี่เปิด-ปิดวาล์ว และมีวงจรส่งสัญญาณ Feedback (2-10 Vdc) กลับไปยังระบบควบคุม
- คุณสมบัติเด่น: รุ่นมาตรฐานยอดนิยม ติดตั้งง่าย ไม่ต้องใช้ชุดเชื่อมต่อ (Linkage) แยกต่างหาก กินไฟน้อย และแทบไม่ต้องบำรุงรักษา (Maintenance-free)
- ลักษณะงาน: ระบบ HVAC ทั่วไป แรงกด 600N ระยะชัก (Stroke) 20 มม.
ML6420A3007-E — รุ่น ON-OFF / 600N
- ประเภทการควบคุม: Floating / ON-OFF
- วงจรการทำงาน: รับคำสั่งเปิด-ปิดผ่านสวิตช์ SPDT (จ่ายไฟเข้าขั้ว B หรือ W เพื่อสั่งลงหรือขึ้น)
- คุณสมบัติเด่น: พลังงานต่ำมาก กินไฟสูงสุดเพียง 6 VA
- ลักษณะงาน: ระบบทำความเย็น หรือเติมน้ำเข้าหอผึ่งเย็น (Cooling Tower) ที่ต้องการเพียงการทำงานแบบเปิดสุดและปิดสุด ระยะชัก 20 มม. / แรงกด 600N
ML7425A8018-E — Spring Return / Fail-Safe / 600N
- ประเภทการควบคุม: Proportional (Modulating) รองรับสัญญาณ 0-10 Vdc หรือ 2-10 Vdc
- วงจรการทำงาน: ควบคุมการหรี่วาล์วด้วยสัญญาณอนาล็อก มีกลไกสปริงภายใน (Spring Return)
- คุณสมบัติเด่น: ออกแบบมาเพื่อความปลอดภัย (Fail-safe) หากเกิดเหตุการณ์ไฟฟ้าขัดข้อง (Power failure) กลไกสปริงจะทำงานอัตโนมัติ ดันแกนวาล์วลง (Drive stem down) ภายใน 12 วินาที ระยะชัก 20 มม. แรงกด 600N (135 lbf)
- ลักษณะงาน: ระบบที่ต้องการ Fail-safe เมื่อไฟดับวาล์วจะปิดตัวเองทันที
ML7421A8035-E และ ML7421B8012-E — Electric Return / Heavy Duty 1800N
- ประเภทการควบคุม: Proportional (Modulating)
- วงจรการทำงาน: ใช้สเต็ปเปอร์มอเตอร์ (Stepper motor) ทำให้จับตำแหน่งแม่นยำสูง ตั้งค่าสัญญาณได้ทั้งแบบโวลต์ (0-10 Vdc) หรือกระแส (4-20 mA)
- ข้อแตกต่างระหว่างรุ่น:
- ML7421A: รองรับระยะชัก 20 มม. (3/4 นิ้ว) ใช้กับวาล์วขนาดไม่เกิน 3″ เท่านั้น
- ML7421B: รองรับระยะชักยาวกว่า 38 มม. (1-1/2 นิ้ว) ใช้กับวาล์วขนาดนั้น 4″ ขึ้นไปเท่านั้น
- ลักษณะงาน: งาน Heavy Duty แรงกดสูงถึง 1800N เหมาะกับวาล์วขนาดใหญ่ หรือจุดที่น้ำมีแรงดันต้านการปิด (Close-off pressure) สูงๆ
ML7984A4009 — Microprocessor-Based / 710N / กันน้ำ NEMA 3R
- ประเภทการควบคุม: Proportional (Modulating) รองรับทั้ง 2-10 Vdc และ 4-20 mA
- วงจรการทำงาน: ประมวลผลด้วยไมโครโปรเซสเซอร์ (Microprocessor-based digital position sensing) อัจฉริยะและแม่นยำสูง
- คุณสมบัติเด่น:
- แรงกด 710 N (160 lbf)
- Self-calibrating ปรับแต่งระยะชักอัตโนมัติ รองรับ 13–25 มม.
- ขนาดกะทัดรัด (Compact size) ติดตั้งได้ในที่แคบ
- เคสมาตรฐาน NEMA 3R ทนทานต่อฝน รองรับการติดตั้งภายนอกอาคาร (Outdoor installation)
- ลักษณะงาน: งาน Outdoor ตากแดดตากฝน งานรีโนเวทพื้นที่จำกัด และวาล์วที่ต้องการ Calibrate ระยะเปิดปิดอัตโนมัติ
3. บทสรุป: เลือกหัวขับวาล์ว Honeywell รุ่นไหนให้ตรงกับงานของคุณ?
การเลือกหัวขับวาล์ว Honeywell ให้เหมาะสมจะช่วยให้ระบบ HVAC ของคุณทำงานได้อย่างเต็มประสิทธิภาพ
- ต้องการสั่งเปิด/ปิดอย่างเดียว ใช้งานทั่วไป → เลือก ML6420
- ต้องการหรี่วาล์วตามอุณหภูมิ (รุ่นพิมพ์นิยม) → เลือก ML7420A
- ระบบจำเป็นต้องมี Fail-safe ป้องกันไฟตกไฟดับ → เลือก ML7425A (Spring Return)
- วาล์วตัวใหญ่ น้ำแรง ดันสูง → เลือก ML7421A / ML7421B (1800N)
- ติดตั้งนอกอาคาร ฝนตกใส่ หรือต้องการหัวขับที่ประมวลผลอัจฉริยะ → เลือก ML7984
