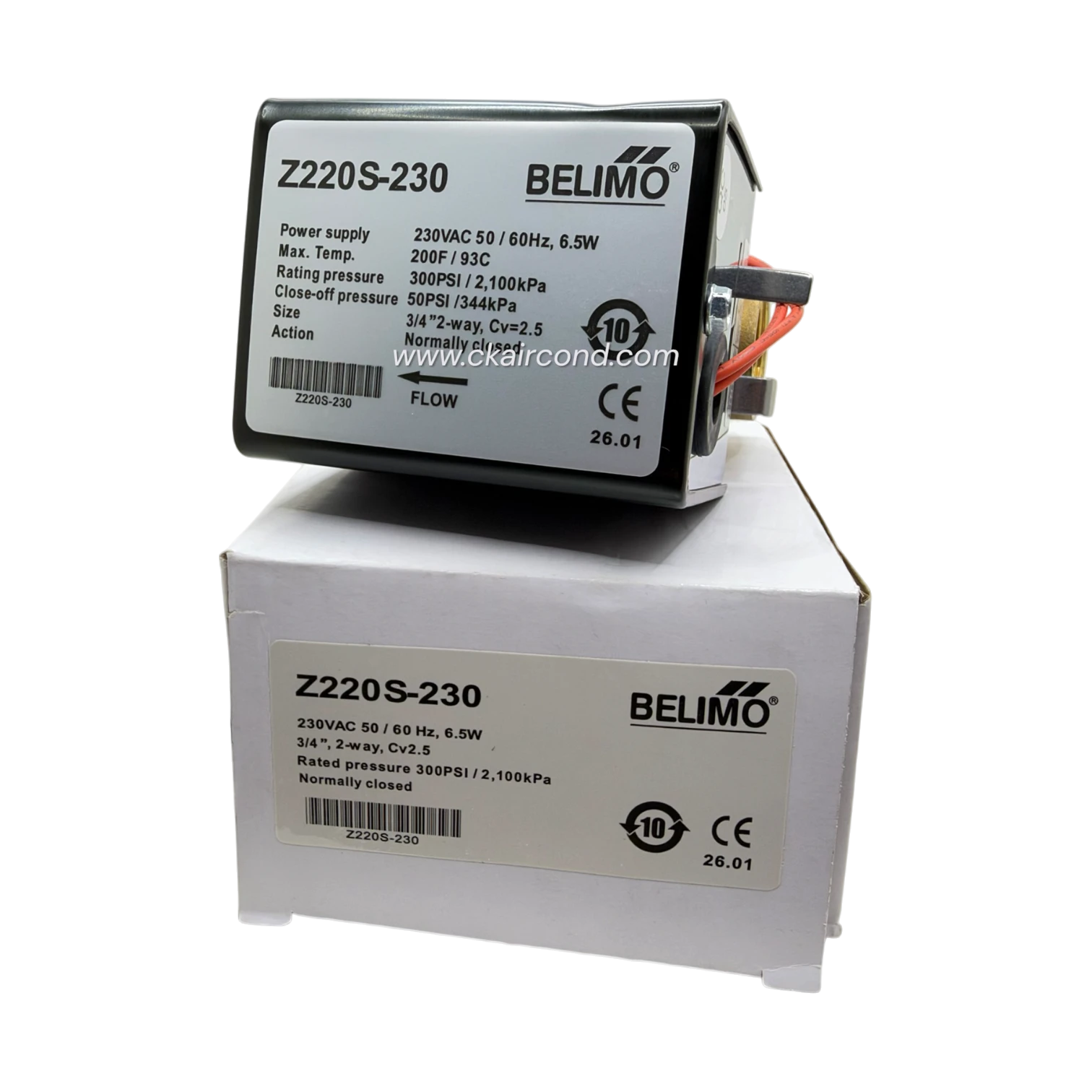

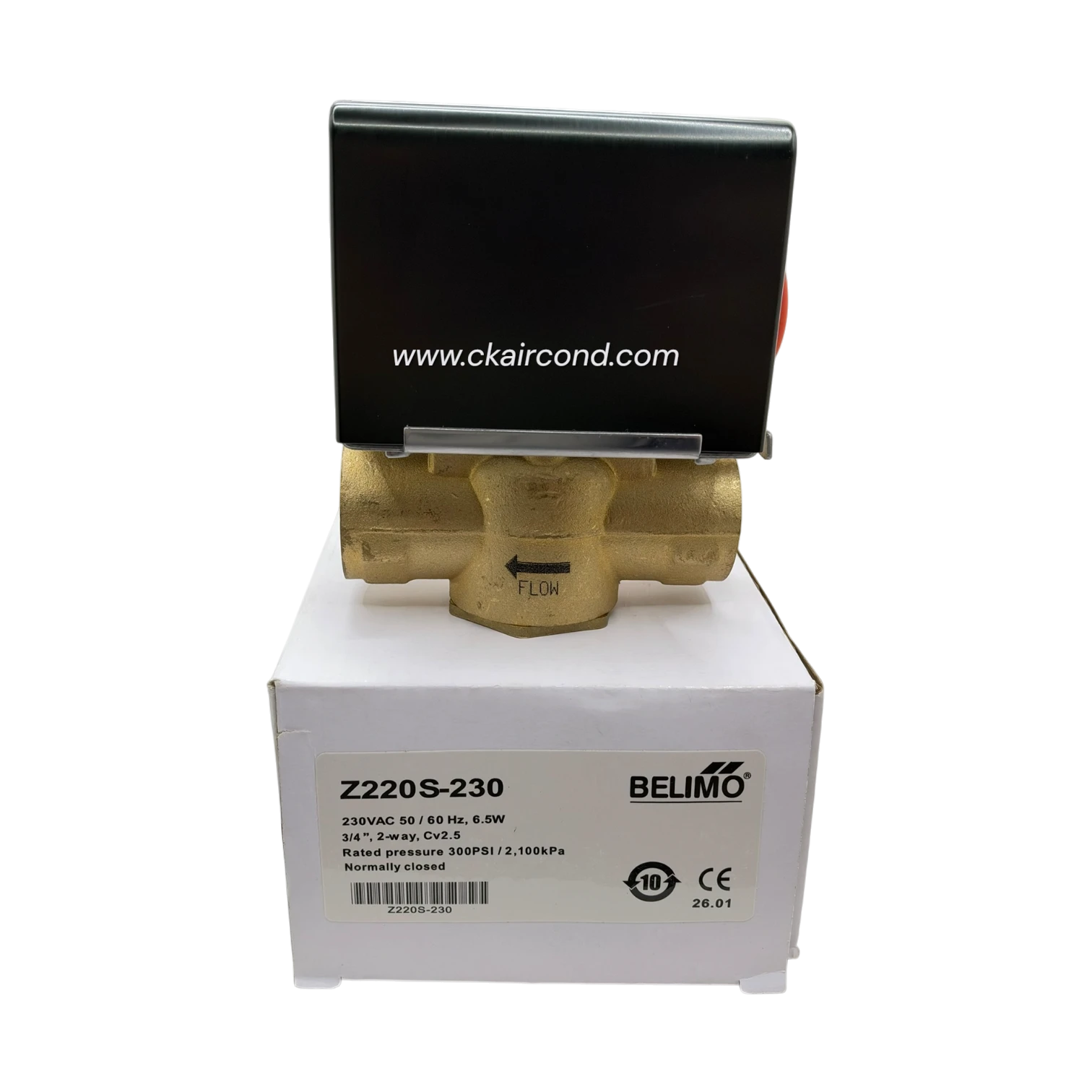

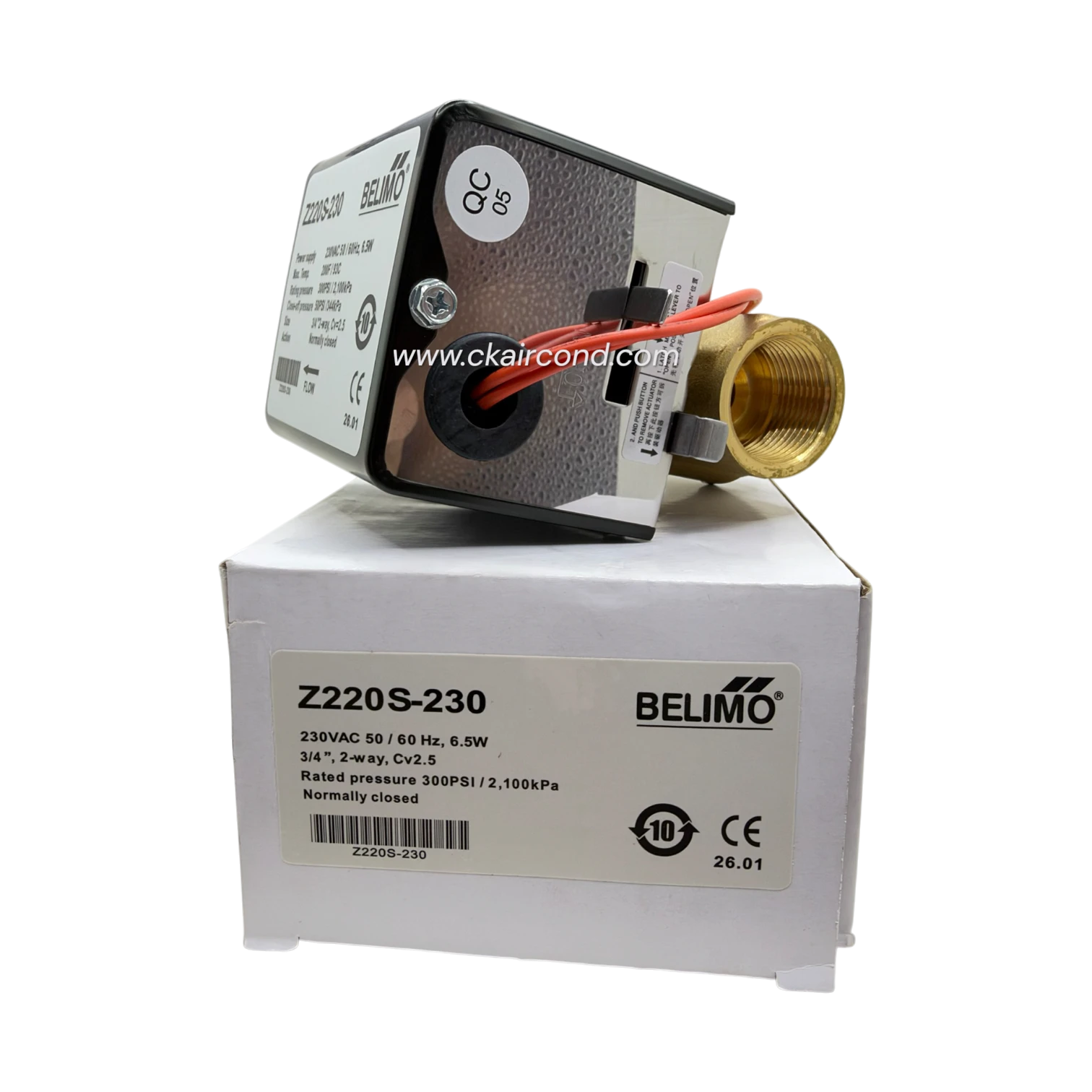

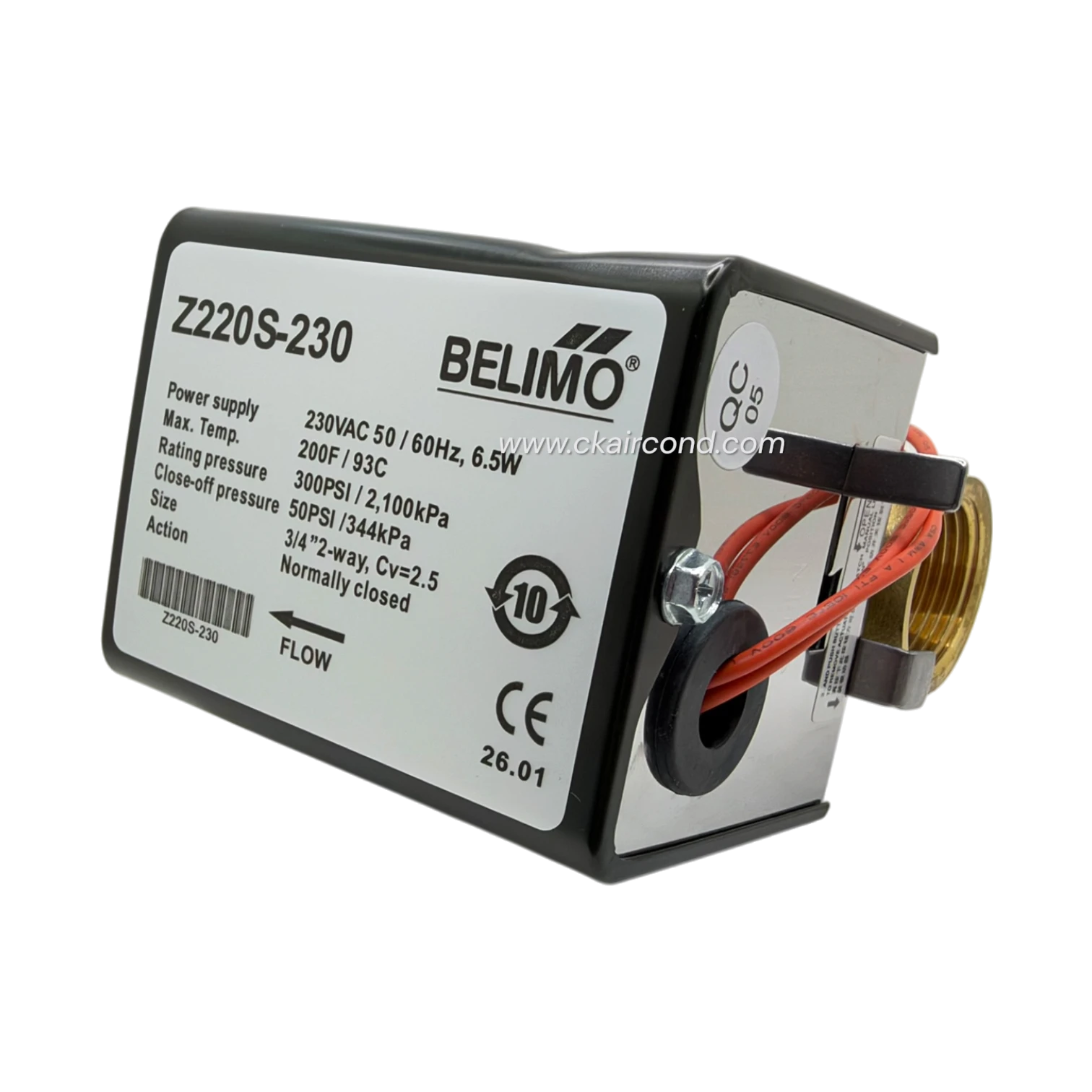

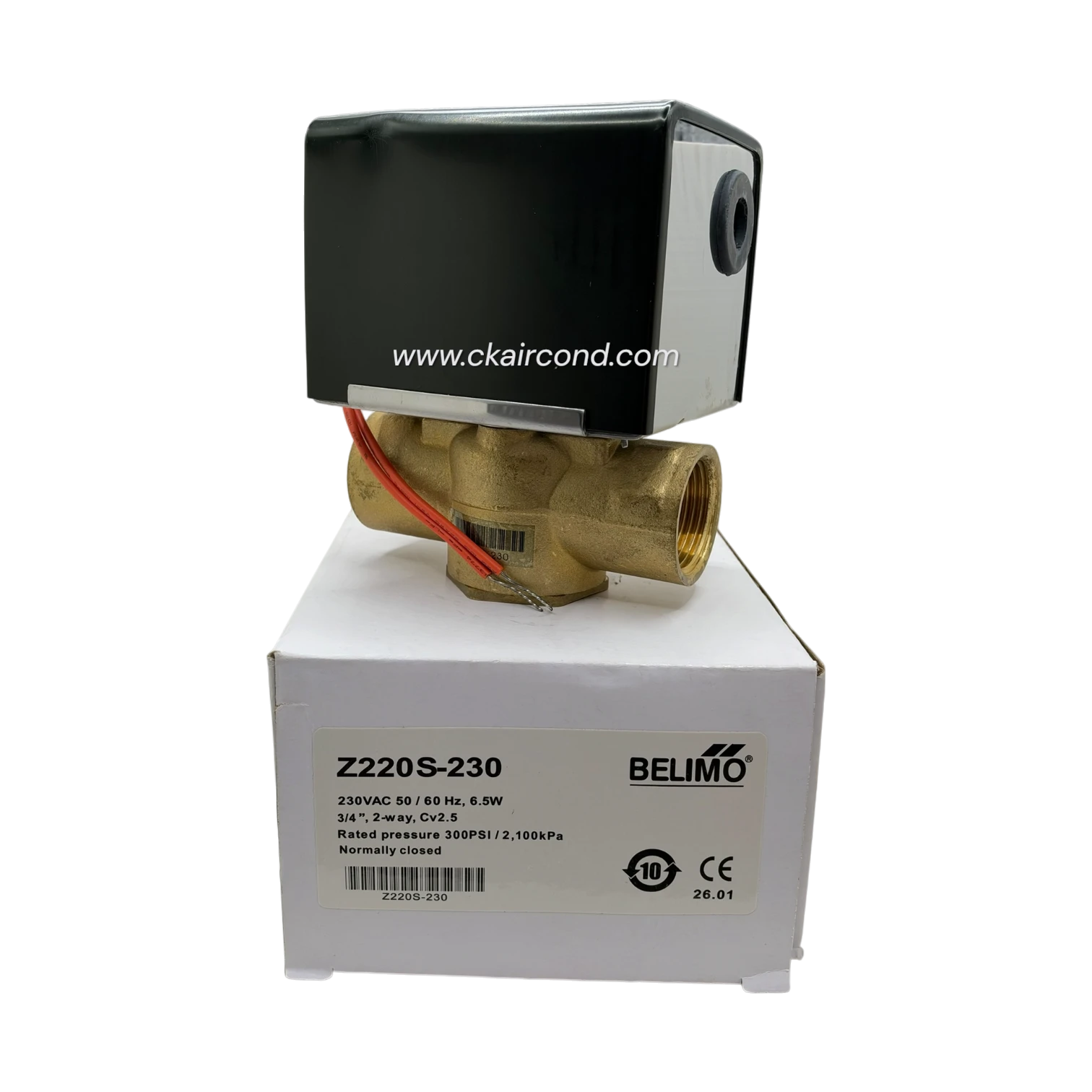

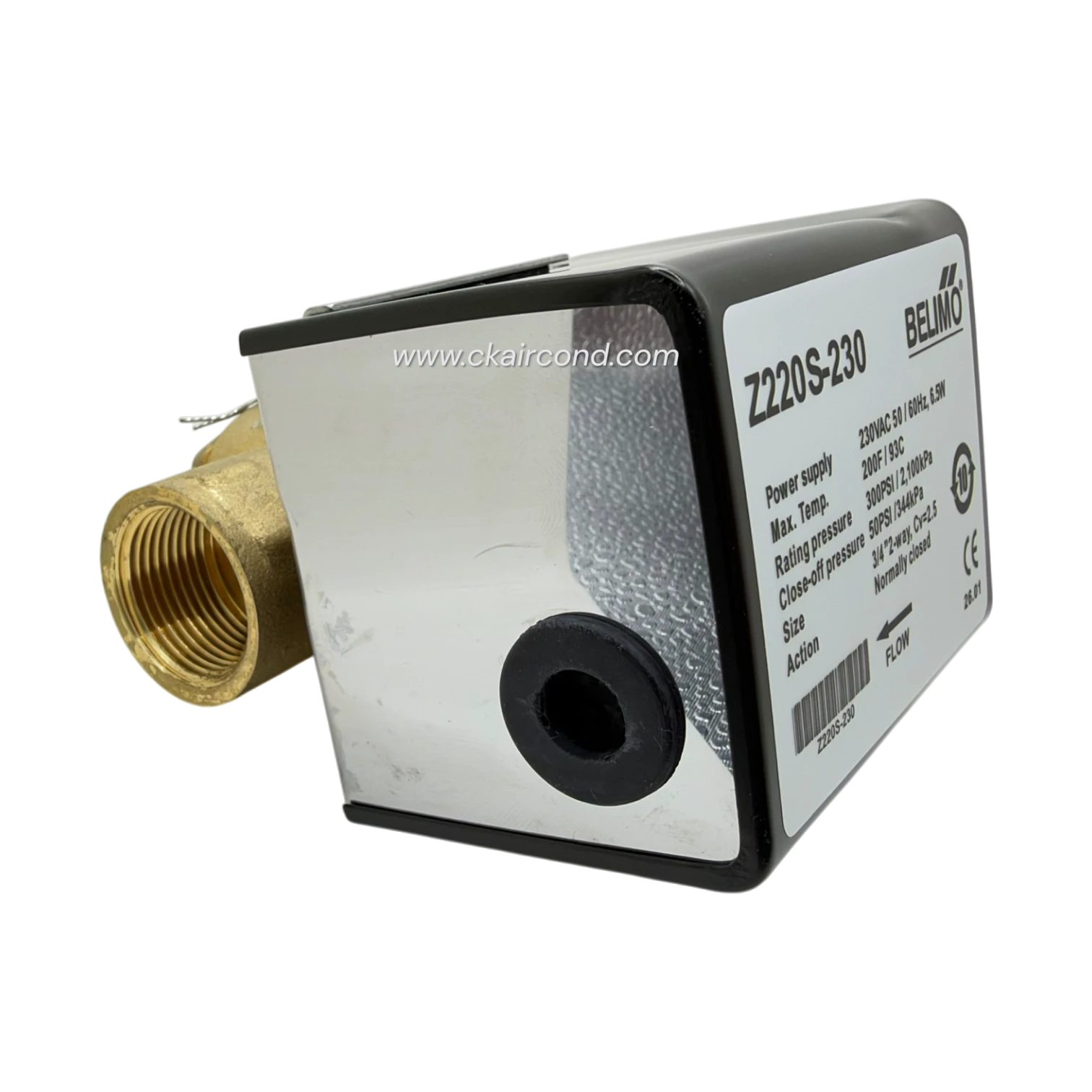

Belimo Z220S-230 2 Way วาล์ว 2 ทาง DN20 สำหรับ FCU
Belimo Z220S-230 2 Way คือวาล์วโซน 2 ทาง (2-way zone valve) ขนาด DN20 ต่อเกลียวใน (Rp 3/4″) ใช้ไฟเลี้ยง AC 230V ทำงานแบบ Normally Closed (NC) คือปิดเมื่อไม่มีไฟเข้า เหมาะสำหรับควบคุมน้ำเย็น-น้ำร้อนที่ไหลเข้าคอยล์ FCU หรือ VAV box ในระบบปรับอากาศ บทความนี้สรุปสเปกหลักและเทียบขนาดกับรุ่นพี่น้องในตระกูล Z-Series ให้เลือกใช้งานได้ถูกต้อง
Z220S-230 คืออะไร ใช้งานตรงไหน

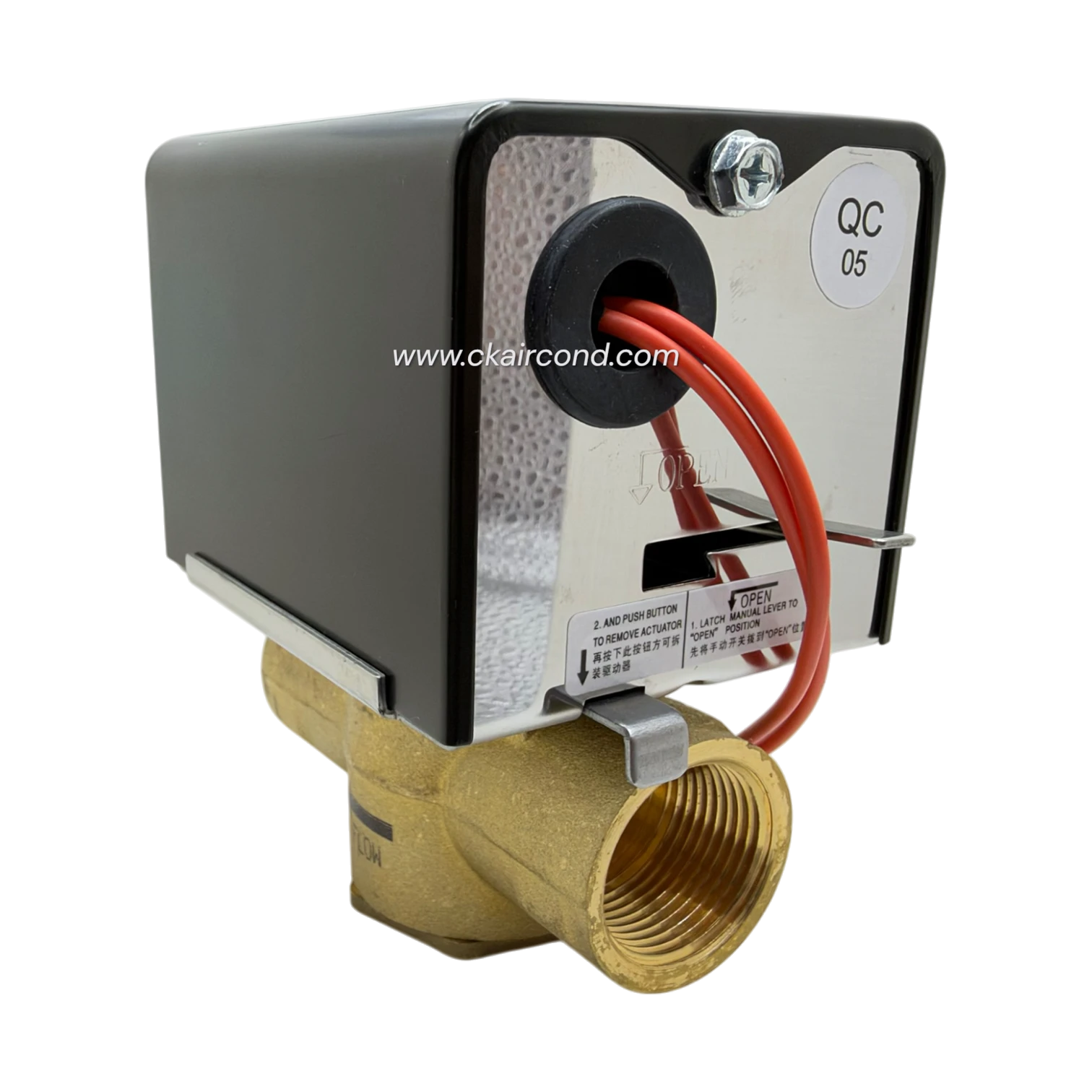

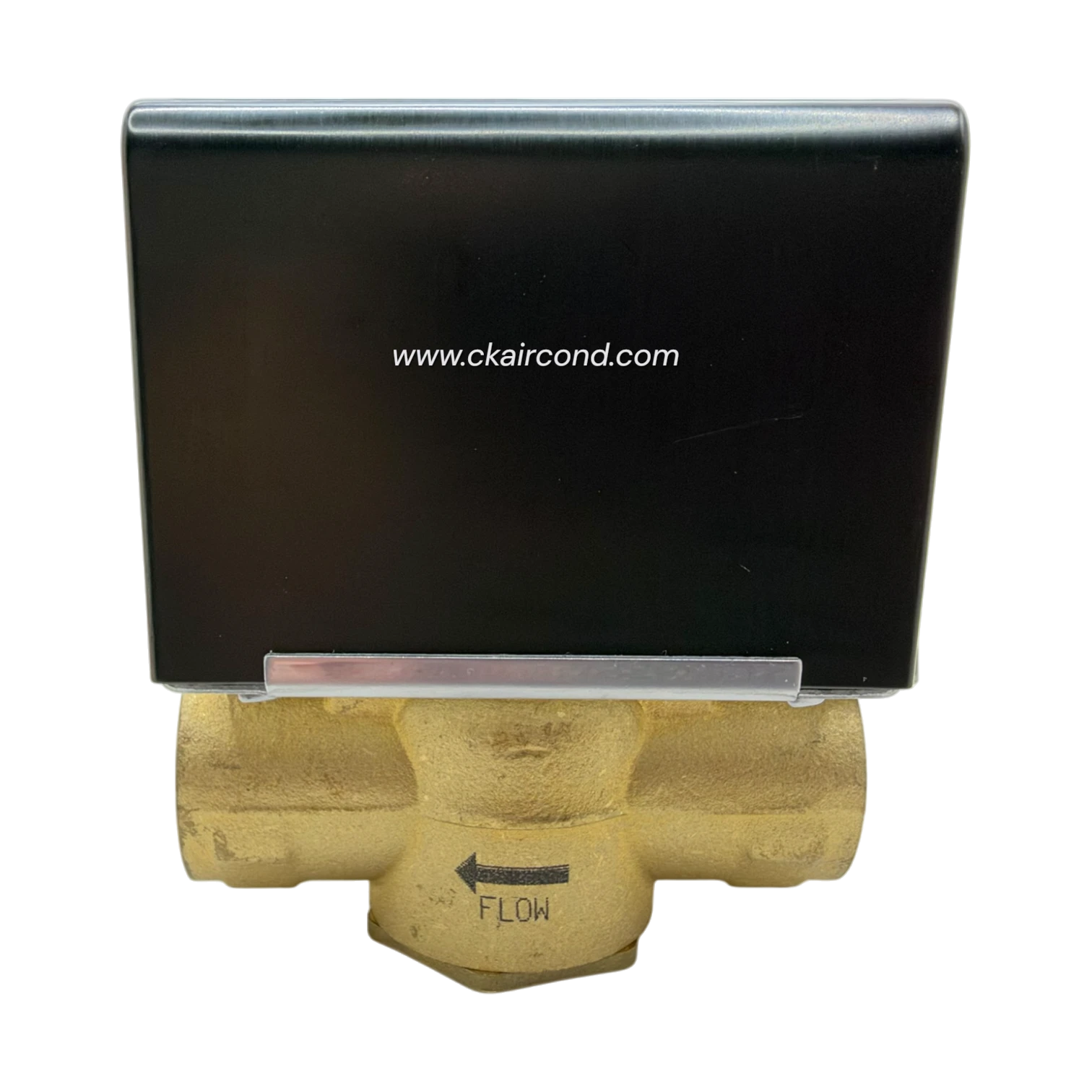

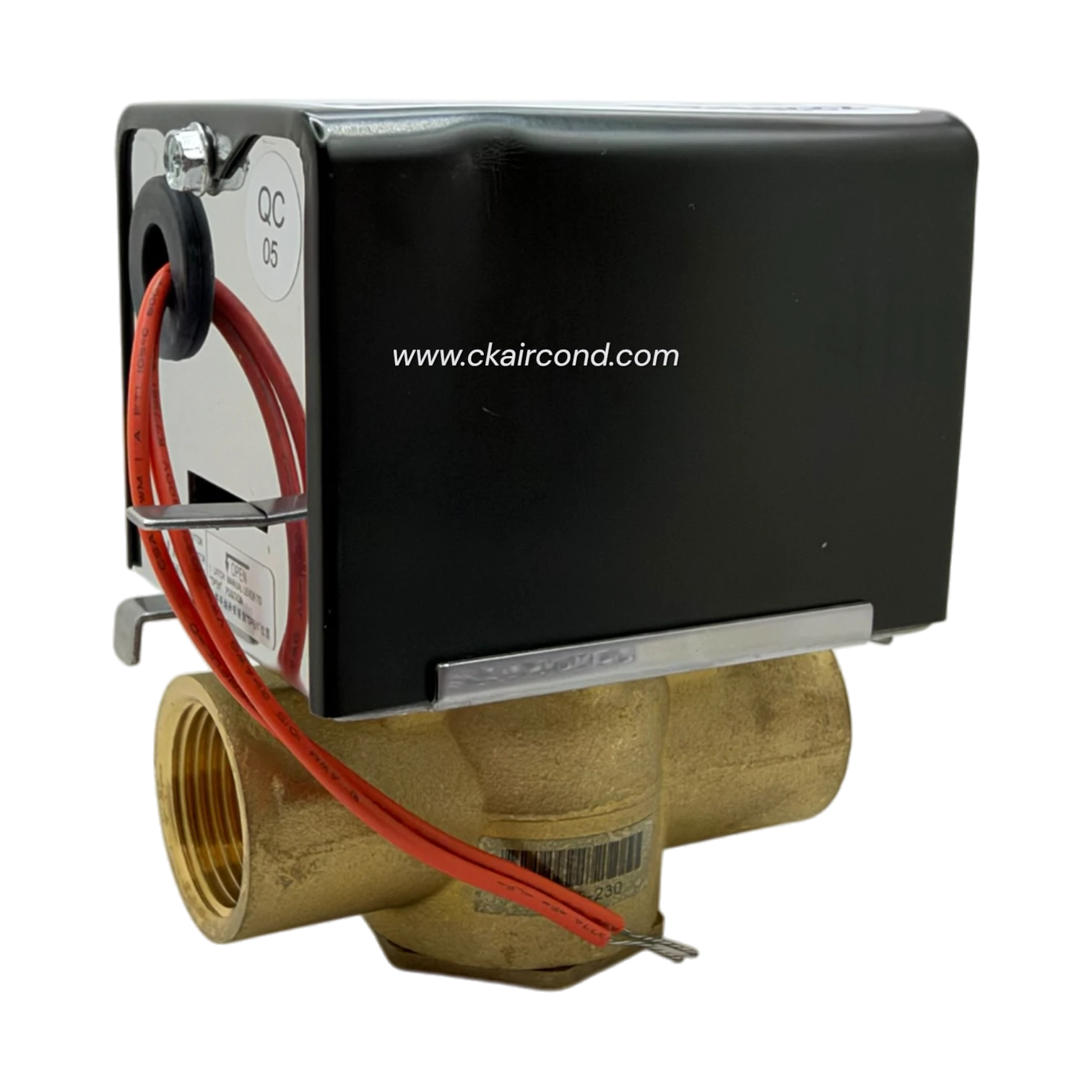

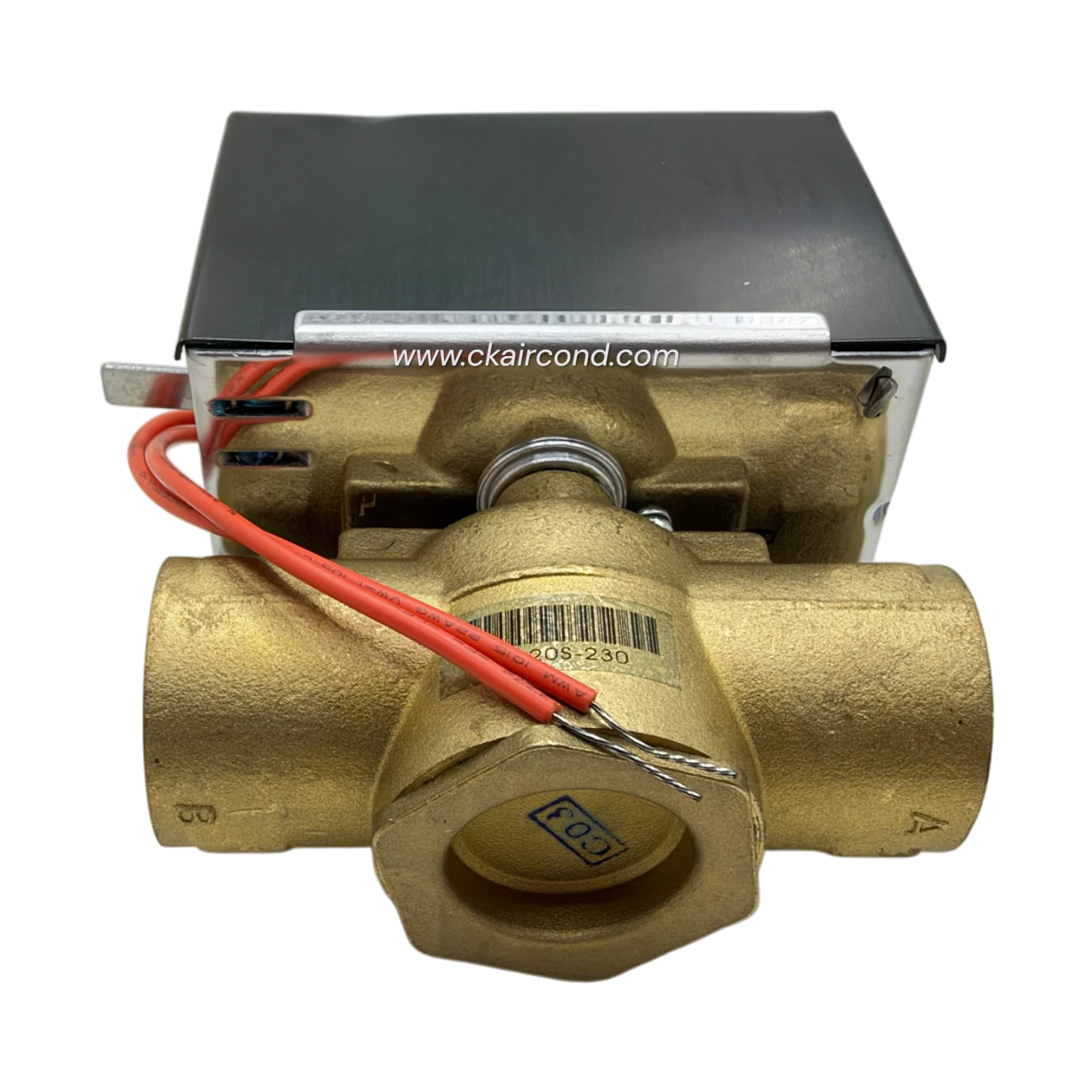

วาล์ว Z220S-230 เป็นวาล์วโซน (zone valve) ในตระกูล Z-Series ของ Belimo ประกอบด้วยตัวเรือนวาล์วทองเหลืองหล่อ (forged brass) และแผ่นปิด-เปิด (valve flap) ยาง NBR ควบคุมด้วยมอเตอร์ซิงโครนัสภายในแอคทูเอเตอร์ที่มีสปริงคืนตัว (spring return) เมื่อไฟดับหรือหยุดจ่ายไฟ วาล์วจะปิดเองโดยอัตโนมัติ (deenergised closed) จึงเหมาะกับงานตัดน้ำเข้าคอยล์เมื่อไม่ต้องการทำความเย็นหรือความร้อน ตัวแอคทูเอเตอร์ถอดแยกจากตัววาล์วได้ด้วยคันโยก ทำให้ติดตั้งและซ่อมบำรุงสะดวกขึ้น รองรับน้ำเย็น-น้ำร้อน รวมถึงน้ำผสมกลีเซอรีนได้สูงสุด 50% โดยปริมาตร

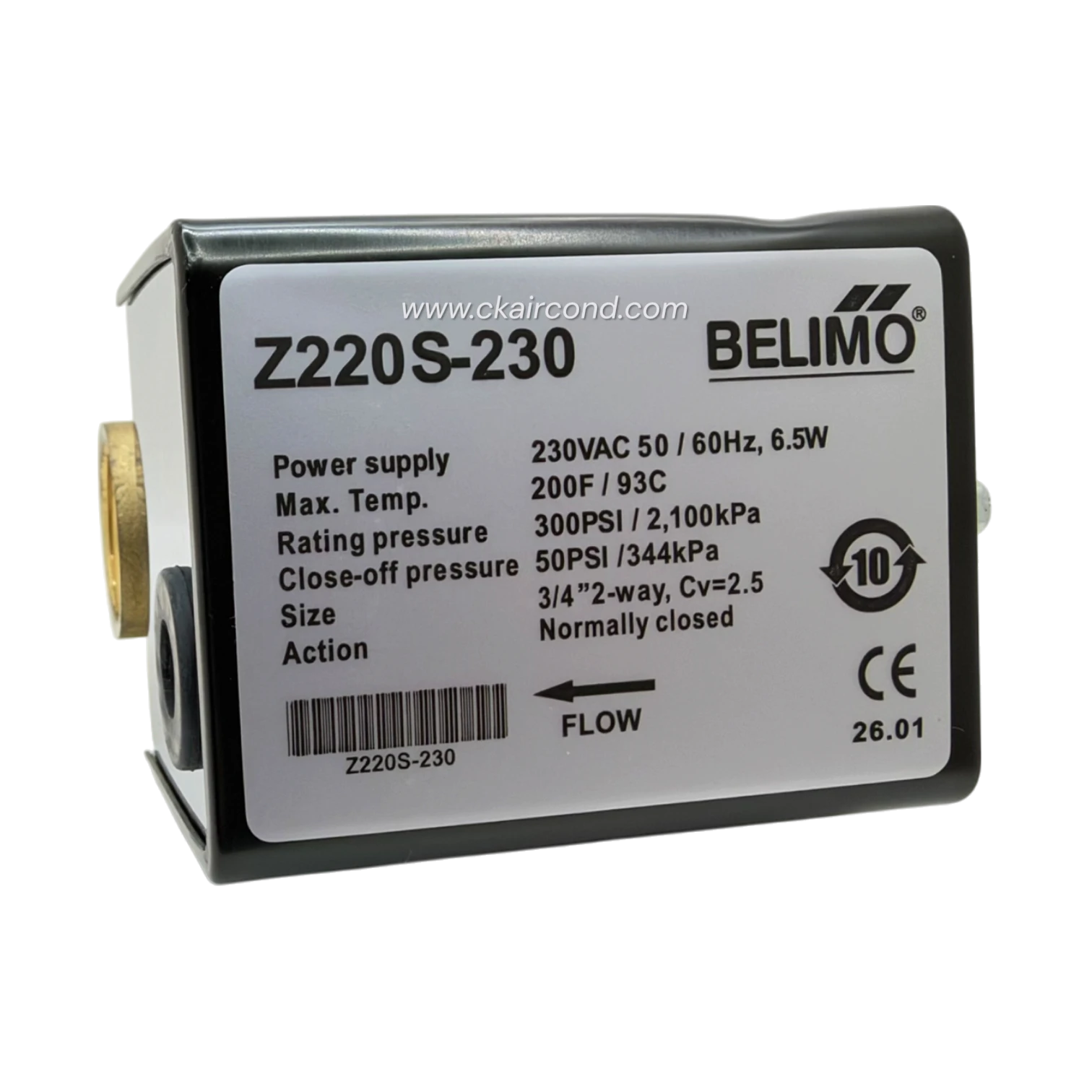

สเปกหลักของ Belimo Z220S-230 (230V)
| รายการ | ค่าสเปก |
|---|---|
| ขนาดท่อ (DN / Rp) | DN20 / Rp 3/4″ |
| Kvs | 2.2 m³/h |
| แรงดันใช้งาน (PN) | PN20 |
| แรงดันตกคร่อมสูงสุด (Δps) | 344 kPa |
| แรงดันไฟเลี้ยง | AC 230V ±10%, 50/60Hz |
| กำลังไฟขณะทำงาน / ขนาดสาย | 6.5 W / 7 VA |
| เวลาเปิดวาล์ว (มอเตอร์) | 13–18 วินาที |
| เวลาปิดวาล์ว (สปริงคืนตัว) | 4–5 วินาที |
| อุณหภูมิน้ำใช้งาน | 0–93°C (ไม่แข็งตัว) |
| วัสดุตัวเรือน / แผ่นปิด | ทองเหลืองหล่อ (forged brass) / ยาง NBR |
| น้ำหนัก | 0.85 kg |
เทียบขนาดกับรุ่นพี่น้องในตระกูล Z-Series
ตระกูล Z2..S.. ของ Belimo มีให้เลือกหลายขนาดท่อในกลไกเดียวกัน แตกต่างกันที่ DN และค่า Kvs ดังตาราง
| รุ่น | DN / Rp | Kvs (m³/h) | Δps (kPa) | น้ำหนัก |
|---|---|---|---|---|
| Z215S-230 | DN15 / 1/2″ | 1.7 | 414 | 0.70 kg |
| Z220S-230 | DN20 / 3/4″ | 2.2 | 344 | 0.85 kg |
| Z225S-230 | DN25 / 1″ | 2.6 | 303 | 1.0 kg |
| Z225S-230-80B | DN25 / 1″ | 6.9 | 137 | 1.0 kg |
หากคอยล์มีอัตราการไหลสูงกว่าที่ Z220S-230 รองรับ สามารถพิจารณารุ่นใหญ่ขึ้นอย่าง Belimo Z225S-230 วาล์ว 2 ทาง ขนาด 1 นิ้ว ซึ่งอยู่ในตระกูลเดียวกันและใช้หลักการทำงานแบบเดียวกันทุกประการ
คำถามที่พบบ่อย (FAQ)
Z220S-230 ใช้ไฟกี่โวลต์ ต่างจาก Z220S-24 อย่างไร
รุ่น -230 ใช้ไฟ AC 230V ส่วนรุ่น -24 ใช้ AC/DC 24V และรุ่น -120 ใช้ AC 120V กลไกวาล์ว ขนาด DN และค่า Kvs เหมือนกันทุกรุ่น ต่างกันเฉพาะแรงดันไฟเลี้ยงของแอคทูเอเตอร์เท่านั้น
วาล์วรุ่นนี้เป็นแบบ Normally Open หรือ Normally Closed
เป็นแบบ Normally Closed (NC) คือปิดเมื่อไม่มีไฟจ่ายเข้าแอคทูเอเตอร์ เมื่อจ่ายไฟวาล์วจะเปิดภายใน 13–18 วินาที
ใช้กับน้ำผสมสารกันเยือกแข็งได้หรือไม่
ใช้ได้กับน้ำเย็น-น้ำร้อน รวมถึงน้ำผสมกลีเซอรีนได้สูงสุด 50% โดยปริมาตร ในช่วงอุณหภูมิ 0–93°C
หากต้องการสเปกฉบับเต็มหรือราคา Belimo Z220S-230 สำหรับโครงการของท่าน ติดต่อร้าน ซี.เค.แอร์คอนด์ (CKAIRCOND) เพื่อขอใบเสนอราคาและคำแนะนำเลือกขนาดวาล์วให้เหมาะกับระบบของท่าน
