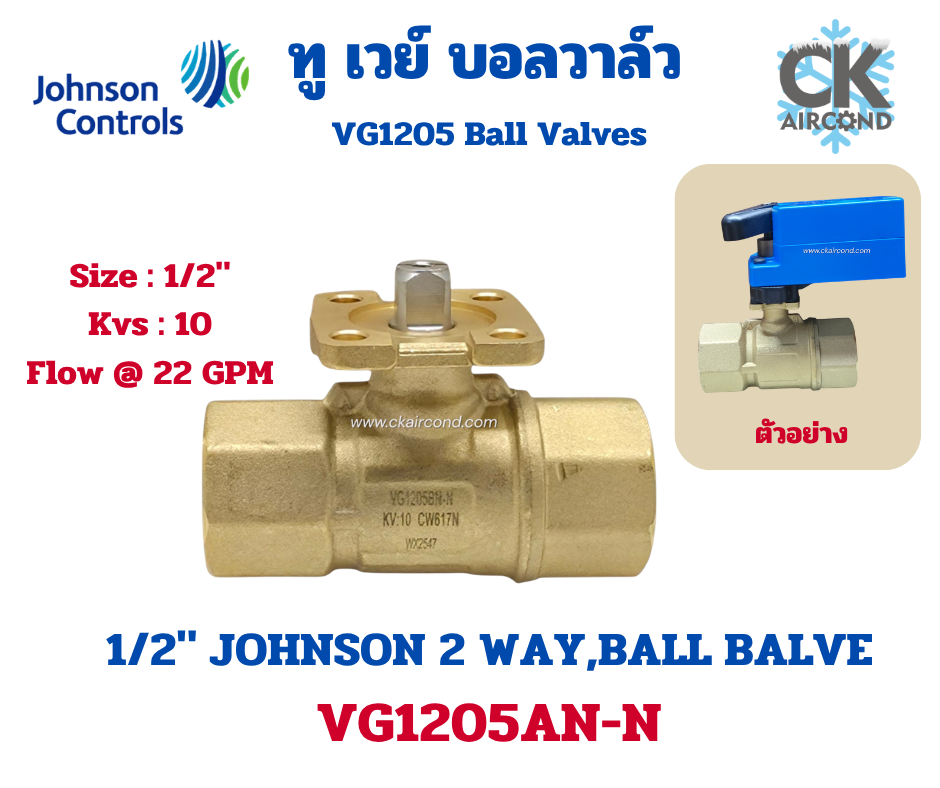

VG1205AN-N บอลวาล์วควบคุม Johnson Controls DN15 Kvs 10 สำหรับระบบชิลเลอร์
VG1205AN-N คือวาล์วบอลควบคุมไฟฟ้าแบบ 2 ทาง จาก Johnson Controls ในตระกูล VG1205 ขนาด DN15 ที่มีค่า Kvs 10 ซึ่งเป็นค่า Kvs สูงสุดในกลุ่มไซซ์เดียวกันของตระกูลนี้ เนื่องจากตัว ondisk ไม่มี characterizing disk ติดตั้งมาจากโรงงาน
สเปกสำคัญของ VG1205AN-N
| รายการ | สเปก |
|---|---|
| ขนาด | DN15 (1/2 นิ้ว) |
| Kvs (control port) | 10 |
| Rated pressure | PN40 |
| การต่อท่อ | เกลียว BSPP (Rp, ตาม ISO7/1) |
| ตัวกลางที่ใช้งานได้ | น้ำเย็น/น้ำร้อน, glycol สูงสุด 50% |
| ช่วงอุณหภูมิใช้งาน | -10°C ถึง 120°C |
| วัสดุตัววาล์ว | ทองเหลืองหล่อ (forged brass) |
| วัสดุก้าน/ทริม | สเตนเลส |
| ซีล | PTFE เสริมแรง พร้อม EPDM O-ring |
| Leakage | ≤0.01% ของ Kvs ที่ control port (เทียบเท่า ANSI Class IV) |
| Flow characteristic (2-way) | Equal percentage |
ด้วยเรตติ้ง PN40 และช่วงอุณหภูมิ -10 ถึง 120°C วาล์วรุ่นนี้ใช้ได้ทั้งฝั่งน้ำเย็นและน้ำร้อนของระบบ ส่วนซีล PTFE เสริมแรงร่วมกับ O-ring EPDM ช่วยให้ค่า leakage ต่ำมากเมื่อวาล์วปิดสนิท ซึ่งสำคัญกับงานที่ต้องการตัด flow จริงเมื่อโซนไม่ทำงาน ไม่ใช่แค่ลด flow เฉยๆ
ตัวเลือก Actuator ที่ใช้งานร่วมกับ VG1205AN-N ได้
สำหรับไซซ์ DN15 นี้ Johnson Controls รองรับหัวขับวาล์วหลายรุ่น ได้แก่ VA9104, VA9310 และ VA9203 โดยทุกตัวเลือกให้ค่า Max close-off pressure เท่ากันที่ 1378 kPa ในไซซ์นี้ (ไม่มีข้อจำกัดพิเศษเรื่อง close-off สำหรับ VA9104 ที่ DN15 เหมือนในไซซ์ใหญ่กว่า) การเลือก actuator จึงขึ้นอยู่กับรูปแบบสัญญาณควบคุมของระบบเป็นหลัก
ที่หน้าร้าน ซี.เค.แอร์คอนด์ มีสต็อกจริงของ actuator ตระกูล VA9104 ที่ใช้กับ VG1205 series ได้ 2 แบบ คือ
- VA9104-AGA-3S — แบบ on/off หรือ floating control 24VAC เหมาะกับระบบที่ควบคุมแบบเปิด-ปิดหรือ 3 จุด
- VA9104-GGA-3S — แบบ proportional รับสัญญาณ 0(2)-10V เหมาะกับระบบที่ต้องการปรับ flow แบบต่อเนื่อง (modulating)
หากระบบต้องการ spring return หรือสัญญาณควบคุมรูปแบบอื่น แนะนำให้แจ้งสเปกระบบมาให้ทีมงานช่วยเช็ครุ่นที่ตรงกับ VA9310/VA9203 ก่อนสั่งซื้อ เพราะบางรุ่นต้องใช้ร่วมกับชุด linkage เฉพาะ
VG1205AN-N เหมาะกับงานแบบไหน
ด้วยขนาด DN15 และ Kvs 10 ที่สูงกว่ารุ่นมีดิสก์ในไซซ์เดียวกัน วาล์ว VG1205AN-N เหมาะกับ
- Fan Coil Unit (FCU) ที่ต้องการควบคุมน้ำเย็นเข้า-ออกคอยล์ในพื้นที่ขนาดเล็กถึงกลาง
- โซนควบคุมย่อยของ AHU ขนาดเล็ก ที่ท่อเมนไม่ใหญ่แต่ต้องการอัตราการไหลค่อนข้างสูงเมื่อเทียบกับไซซ์ท่อ
- งานที่เน้นการตัด-ต่อ flow (on/off) มากกว่าการโมดูเลตแบบละเอียดในช่วงโหลดต่ำมากๆ เพราะแบบไม่มีดิสก์จะควบคุมที่โหลดต่ำได้หยาบกว่ารุ่นมีดิสก์เล็กน้อย
สั่งซื้อ VG1205AN-N ที่ร้าน ซี.เค.แอร์คอนด์
ร้าน ซี.เค.แอร์คอนด์ (CKAIRCOND) จำหน่ายวาล์วตระกูล VG1205 และ actuator ที่ใช้งานร่วมกันของ Johnson Controls สำหรับรุ่น VG1205AN-N
สามารถติดต่อสอบถามสต็อกและขอใบเสนอราคาได้โดยตรง ทีมงานจะช่วยยืนยันสเปกให้ตรงกับ actuator ที่มีอยู่หรือกำลังจะสั่งซื้อ พร้อมแจ้งเงื่อนไขการรับประกันสินค้า ดูสินค้าที่เกี่ยวข้องในหมวด Johnson Controls 2-Way Valve เพิ่มเติมได้
คำถามที่พบบ่อย (FAQ)
VG1205AN-N ต่างจาก VG1205AD-N หรือรุ่นอื่นที่มีดิสก์อย่างไร
AN-N ไม่มี characterizing disk จึงให้ Kvs สูงสุดในไซซ์ DN15 เหมาะกับงานที่ต้องการ flow สูง ส่วนรุ่นที่มีดิสก์ (AD/AE/AF/AG/AL) จะมี Kvs ต่ำกว่าแต่ควบคุมโหลดบางส่วนได้ละเอียดกว่า
VG1205AN-N ใช้ actuator รุ่นไหนได้บ้าง
ใช้ได้กับ VA9104, VA9310 และ VA9203 โดยทุกรุ่นรองรับ close-off pressure สูงสุด 1378 kPa เท่ากันที่ไซซ์ DN15 เลือกตามรูปแบบสัญญาณควบคุม (on/off, floating หรือ proportional)
เกลียว BSPP ของรุ่นนี้ต่อกับท่อที่ใช้อยู่ในไทยได้หรือไม่
ได้ เกลียว BSPP (Rp ตาม ISO7/1) เป็นมาตรฐานที่ใช้กันทั่วไปในตลาดเอเชียรวมถึงไทย แต่ควรตรวจสอบเกลียวปลายท่อฝั่งระบบให้ตรงกันก่อนติดตั้งเสมอ
VG1205AN-N ใช้กับน้ำร้อนหรือ glycol ได้ไหม
ได้ วาล์วรองรับตัวกลางทั้งน้ำเย็นและน้ำร้อน ที่อุณหภูมิ -10 ถึง 120°C และรองรับ glycol ผสมได้สูงสุด 50%
หากต้องการทราบราคาและสต็อกปัจจุบันของ VG1205AN-N หรือ actuator ที่ใช้งานร่วมกัน ติดต่อร้าน ซี.เค.แอร์คอนด์ เพื่อขอใบเสนอราคาได้ทันที ทีมงานพร้อมช่วยเช็คสเปกให้ตรงกับระบบหน้างานก่อนสั่งซื้อ
