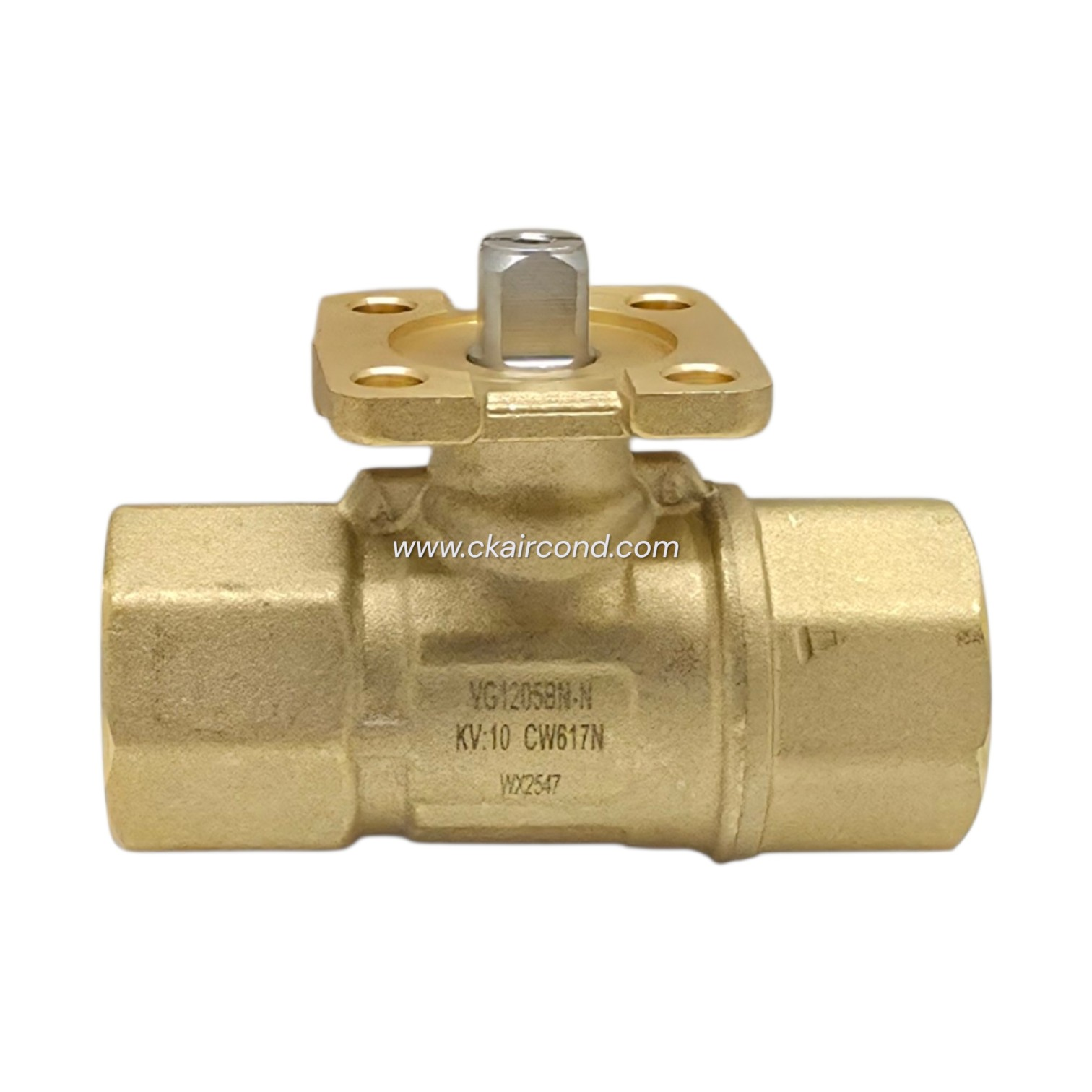

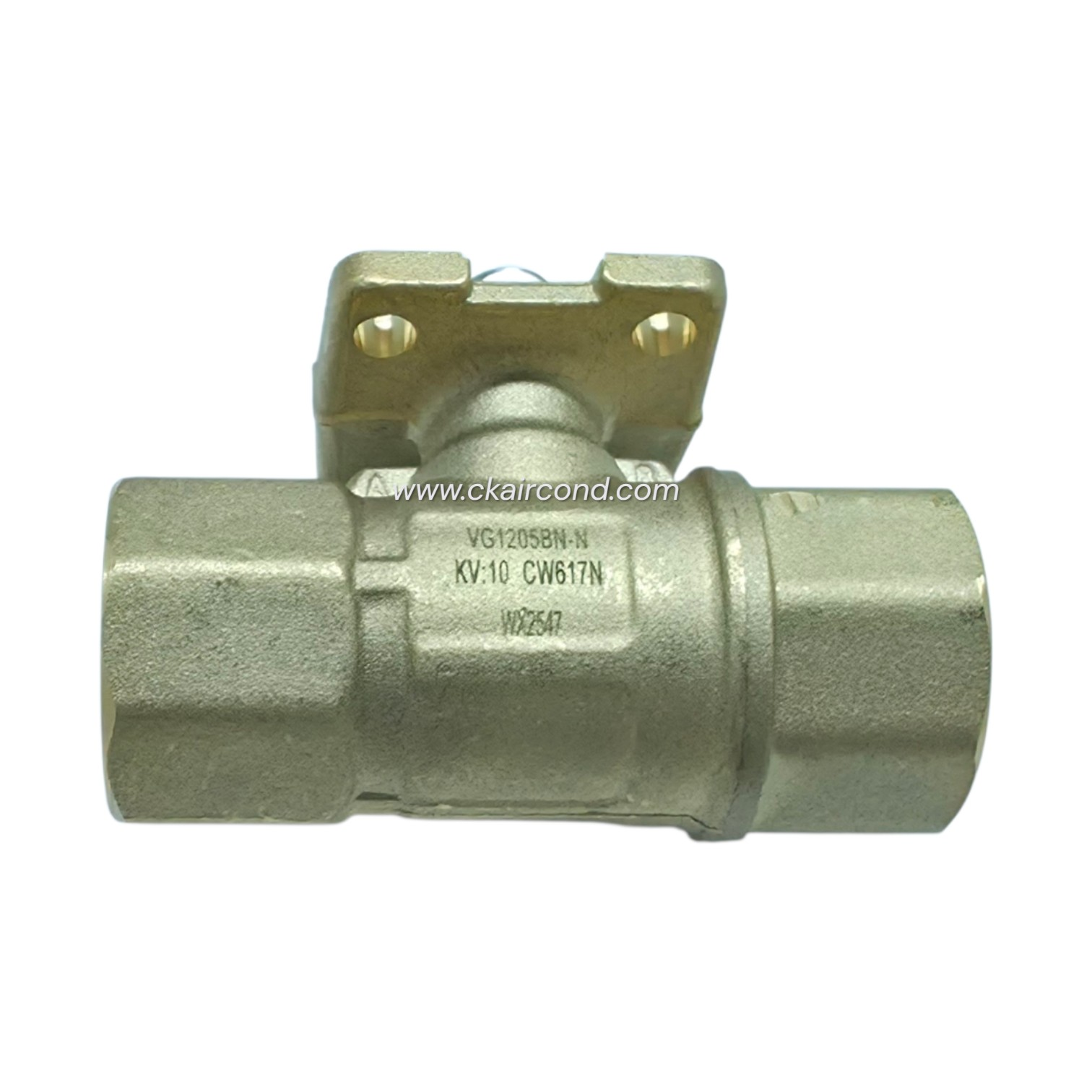

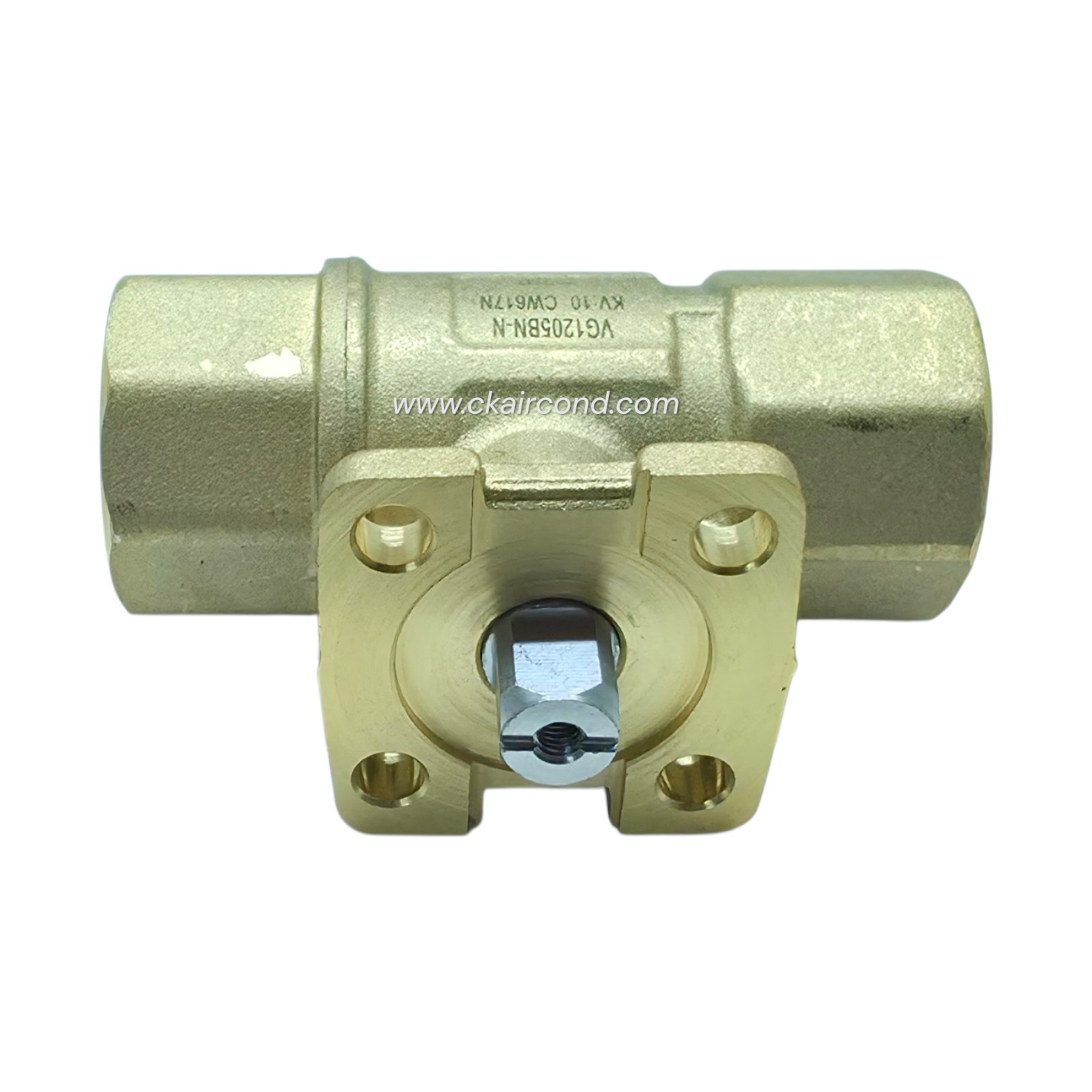

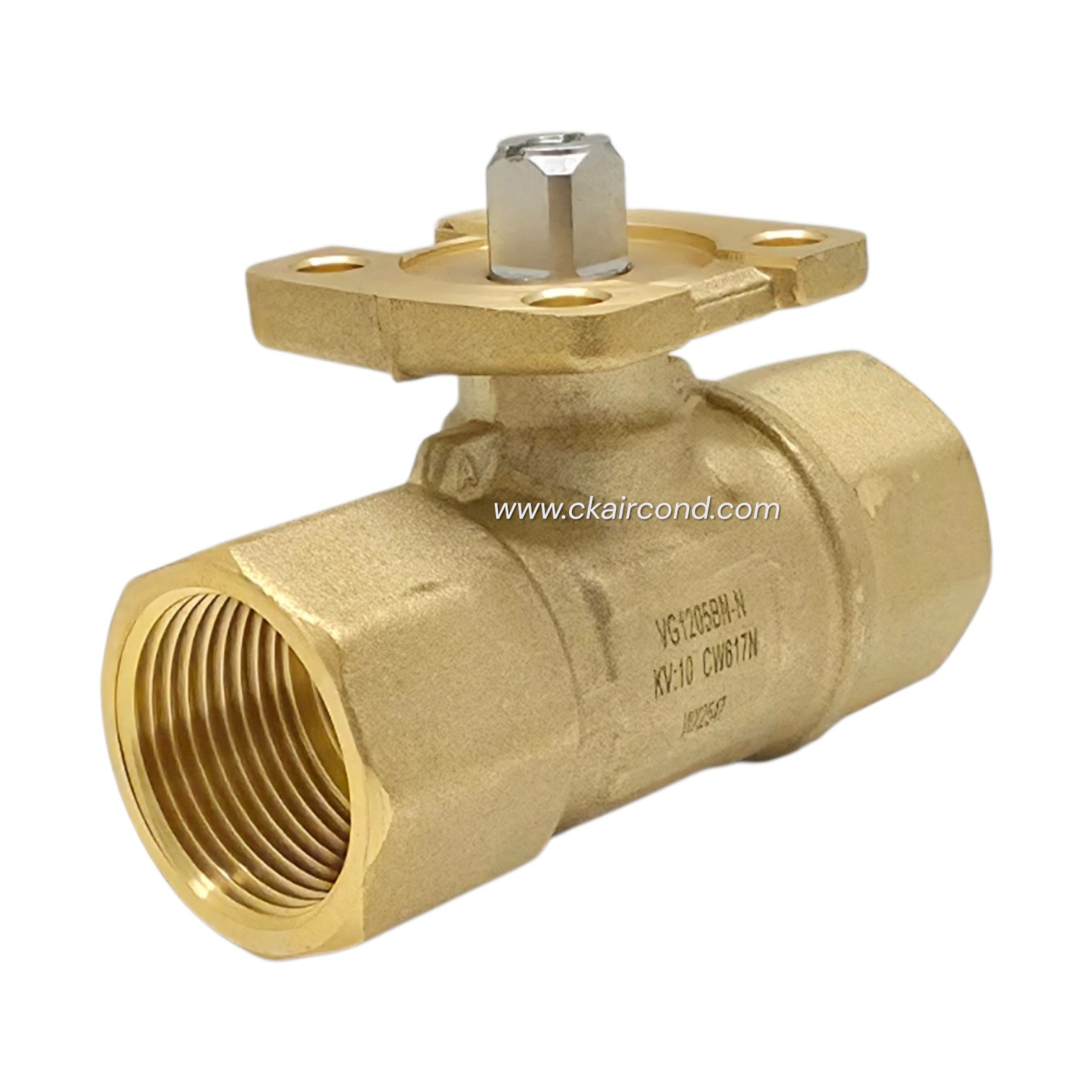

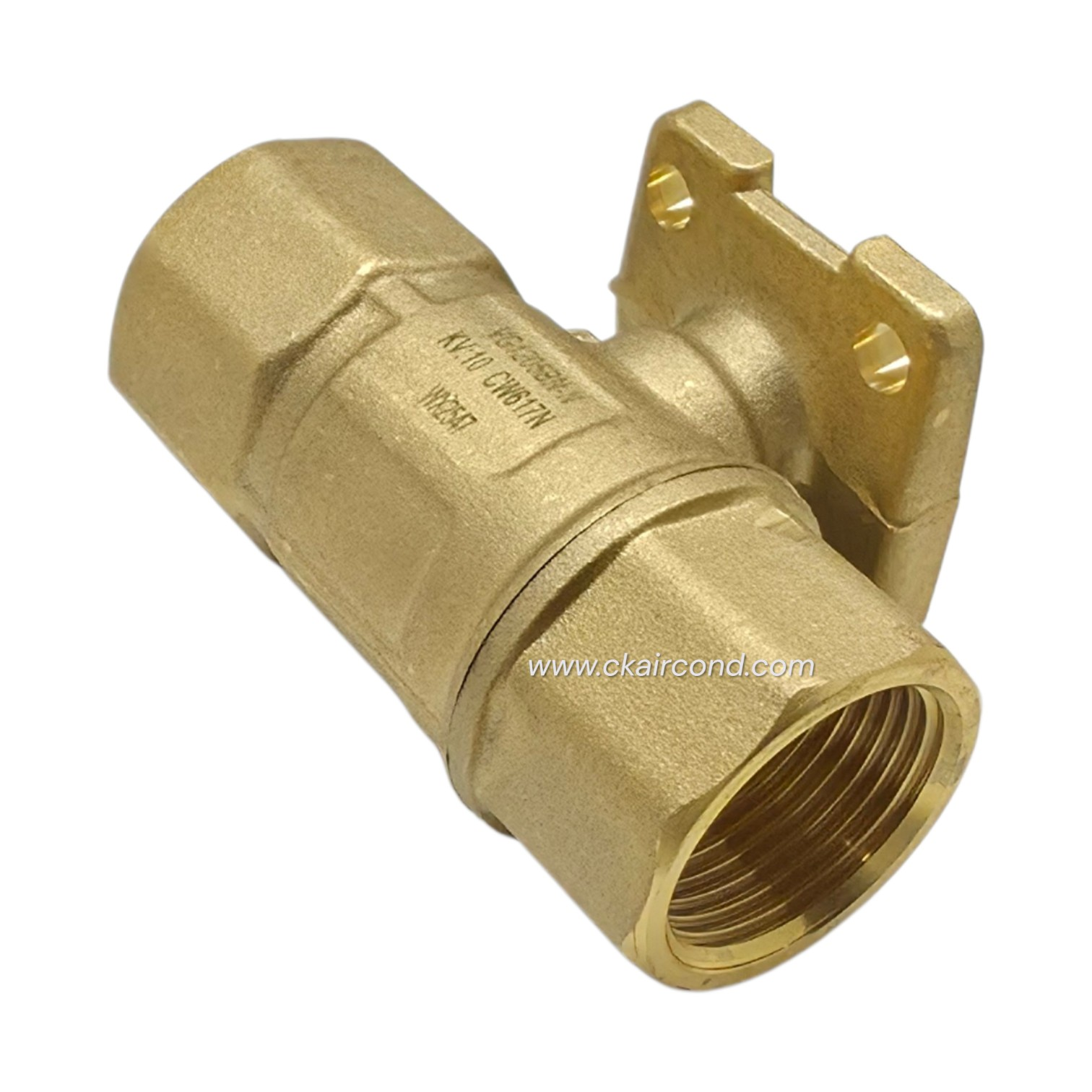

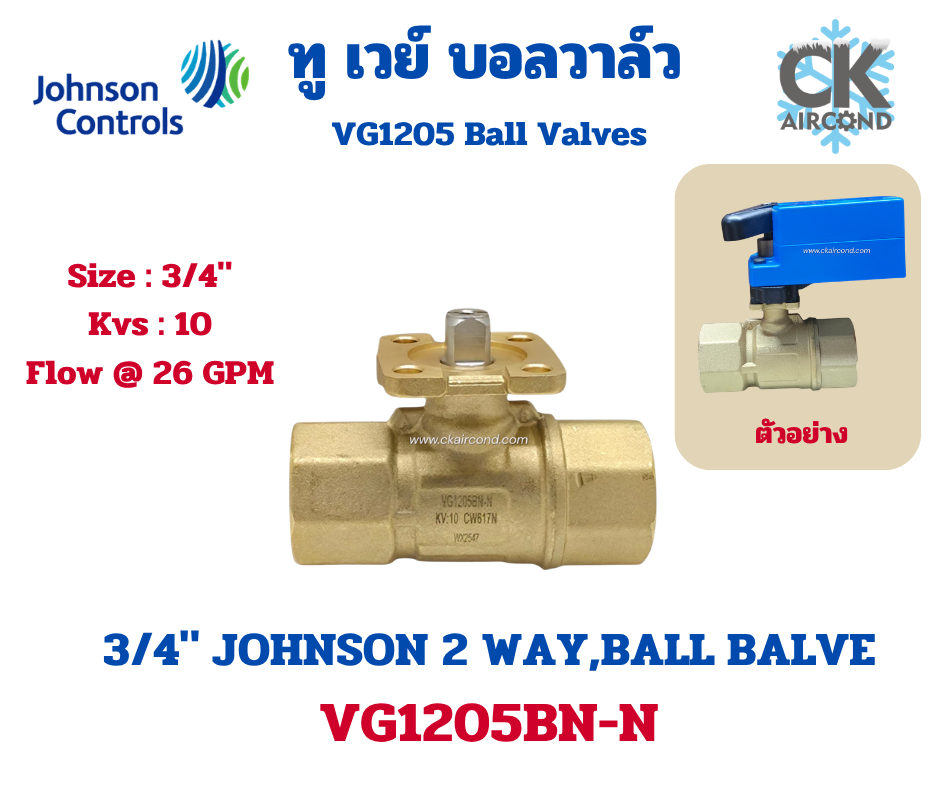

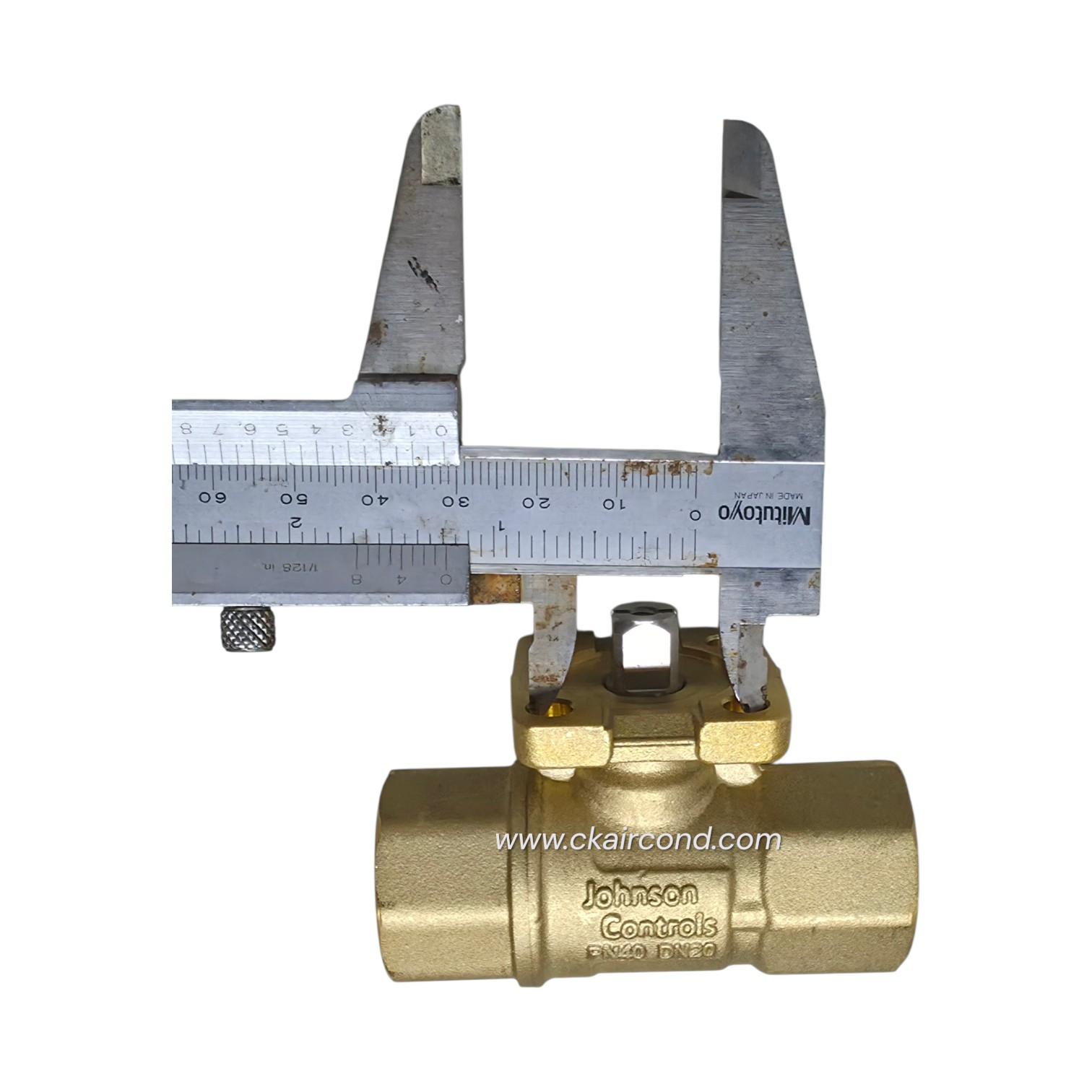

VG1205BN-N วาล์วบอล Johnson Controls DN20 สำหรับระบบ HVAC
วาล์ว VG1205BN-N คือวาล์วบอลควบคุม 2 ทาง (2-way control ball valve) จากตระกูล VG1000 Series ของ Johnson Controls ขนาด DN20 เกลียว BSPP ออกแบบมาสำหรับควบคุมอัตราการไหลของน้ำเย็นหรือน้ำร้อนในระบบ HVAC/ชิลเลอร์ บทความนี้รวบรวมสเปกเฉพาะของรุ่นนี้ ตัวเลือก actuator ที่ใช้งานร่วมกันได้ และแนวทางเลือกใช้งานให้เหมาะกับหน้างานจริง
ถอดรหัสรุ่น VG1205BN-N
รหัสรุ่นของ Johnson Controls บอกสเปกไว้ในตัวมันเอง อ่านได้ดังนี้
- VG = วาล์ว (Valve)
- 1 = วาล์วบอล (Ball valve)
- 2 = 2 ทาง (2-way)
- 0 = การต่อท่อแบบเกลียว BSPP (Rp, ISO 7/1)
- 5 = ทริมและก้านวาล์วสแตนเลส
- BN = ขนาด DN20 แบบไม่มี characterizing disk
- N = รหัสระบุรุ่นตามมาตรฐาน Johnson Controls
จุดที่ต่างจากรุ่น BG หรือ BL ในไซซ์ DN20 เดียวกันคือ VG1205BN-N ไม่ติดตั้ง characterizing disk ที่ control port ทำให้ได้ค่า Kvs สูงสุดเท่าที่ไซซ์นี้ทำได้ เหมาะกับงานที่ต้องการอัตราการไหลสูงกว่าปกติในขนาดท่อเดียวกัน ส่วนงานที่ต้องการเส้นโค้งควบคุมที่แม่นยำกว่าในอัตราการไหลต่ำ ทางร้านมีรุ่น BG/BL ให้เลือกใช้แทนได้เช่นกัน
สเปกสำคัญของ VG1205BN-N
| รายการ | สเปก |
|---|---|
| รหัสรุ่น | VG1205BN-N |
| ขนาด | DN20 (3/4″) |
| การต่อท่อ | เกลียว BSPP (Rp), มาตรฐาน ISO 7/1 |
| Kvs (Control port) | 10 |
| Characterizing disk | ไม่มี (เน้น Kvs สูงสุดในไซซ์นี้) |
| Flow characteristic | Equal percentage |
| Rated pressure | PN40 |
| Max close-off pressure | 1378 kPa (ทุกตัวเลือก actuator) |
| Leakage | ≤0.01% ของ Kvs ที่ control port (เทียบเท่า ANSI Class IV) |
| ตัวกลาง | น้ำเย็น/น้ำร้อน, glycol ผสมได้สูงสุด 50% |
| อุณหภูมิใช้งาน | -10 ถึง 120°C |

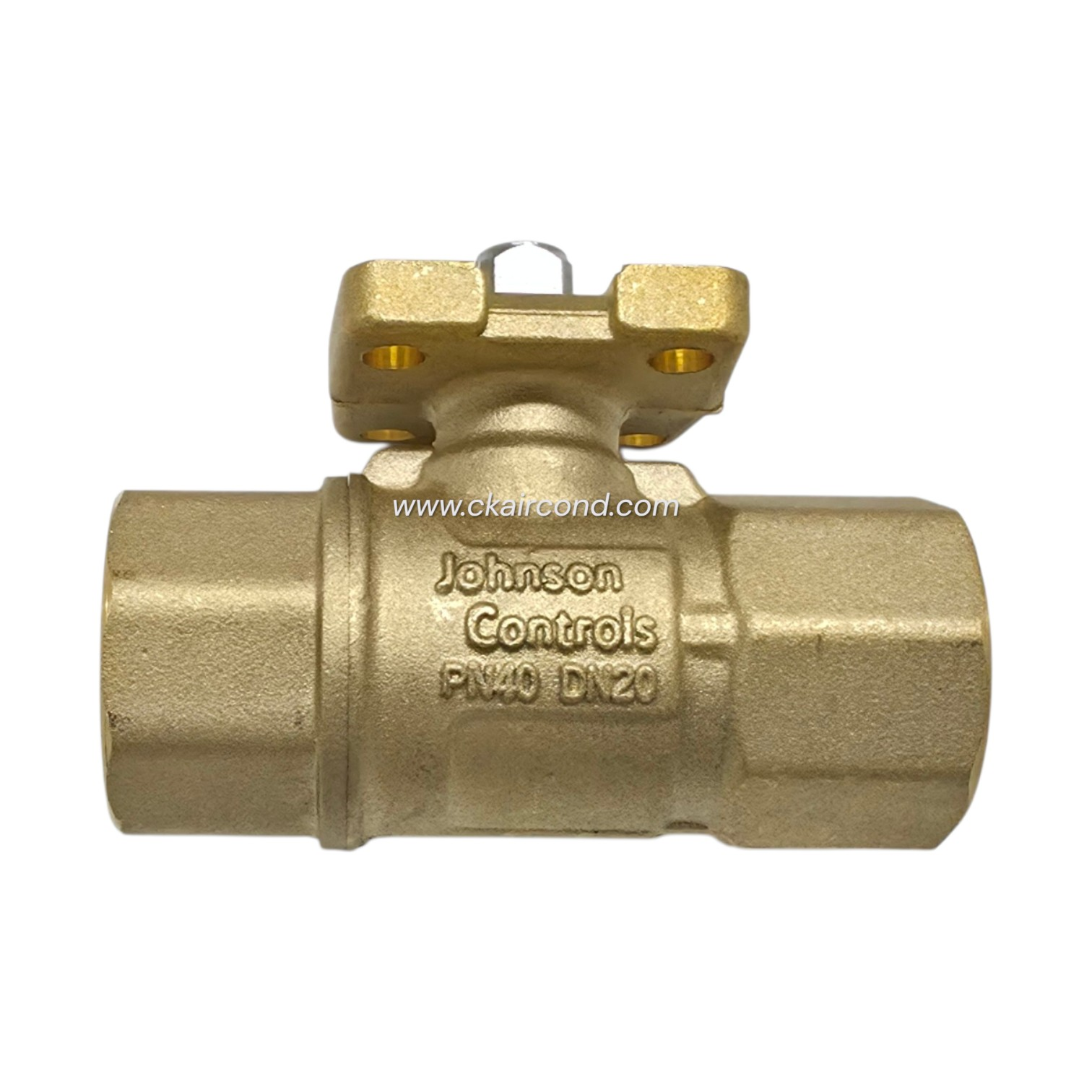

| วัสดุตัววาล์ว | ทองเหลืองหล่อ (forged brass) |
| วัสดุก้าน/ทริม | สแตนเลส |
| ซีล | PTFE เสริมแรง พร้อม EPDM O-ring |
ที่ค่า Kvs 10 นี้ วาล์ว VG1205BN-N รับอัตราการไหลได้สูงกว่ารุ่น DN15 ในตระกูลเดียวกันอย่างชัดเจน จึงเป็นไซซ์ที่ช่างมักเลือกใช้เมื่อโหลดของคอยล์หรือ FCU เริ่มโตขึ้นแต่ยังไม่ถึงขนาดที่ต้องขยับไปใช้ DN25 (รุ่น CP-N) หรือ DN32 (รุ่น DR-N) ซึ่งมี Kvs สูงกว่าตามลำดับสำหรับงานโหลดใหญ่ขึ้น
ตัวเลือก Actuator ที่ใช้งานร่วมกับ VG1205BN-N
วาล์วบอลของ Johnson Controls ไม่มีหัวขับในตัว ต้องเลือก actuator แยกตามลักษณะสัญญาณควบคุมที่ระบบต้องการ สำหรับไซซ์ DN20 นี้ใช้ได้กับ 3 รุ่นหลัก
VA9104 — Proportional non-spring return
รับสัญญาณควบคุมแบบต่อเนื่อง (proportional/modulating) เหมาะกับระบบที่ต้องการปรับอัตราการไหลแบบละเอียดตามโหลดจริง ทางร้านมีรุ่น VA9104-GGA-3S ซึ่งออกแบบมาสำหรับวาล์วตระกูล VG1205 โดยเฉพาะ
VA9104 — Electric non-spring return
เหมาะกับงานเปิด-ปิด (on/off) หรือควบคุมแบบ floating point ที่ไม่จำเป็นต้องมี fail-safe เมื่อไฟดับ ใช้งานง่าย ราคาย่อมเยากว่ากลุ่ม spring return ทางร้านมีรุ่น VA9104-AGA-3S ซึ่งออกแบบมาสำหรับวาล์วตระกูล VG1205 โดยเฉพาะ
VA9203 — Electric spring return
มีสปริงดีดกลับ (fail-safe) เมื่อไฟดับหรือสัญญาณขาดหาย วาล์วจะกลับสู่ตำแหน่งปิด (หรือเปิด แล้วแต่การตั้งค่า) เหมาะกับระบบที่ต้องคำนึงถึงความปลอดภัยเมื่อไฟฟ้าขัดข้อง เช่น จุดที่ต่อกับคอยล์น้ำร้อนหรือจุดเสี่ยงน้ำท่วมพื้น
ทั้ง 3 รุ่นรองรับ max close-off pressure 1378 kPa เท่ากันในไซซ์ DN20 นี้ ไม่มีข้อจำกัดพิเศษเพิ่มเติมสำหรับ VA9104 เหมือนที่พบในบางไซซ์ใหญ่ของตระกูลเดียวกัน ทำให้เลือก actuator ได้อิสระตามชนิดสัญญาณควบคุมของระบบเป็นหลัก
VG1205BN-N เหมาะกับงานแบบไหน
ด้วย Kvs 10 และขนาด DN20 วาล์วรุ่นนี้เหมาะกับ
- FCU (Fan Coil Unit) หรือ AHU ขนาดเล็กถึงกลางที่มีโหลดน้ำเย็น/น้ำร้อนปานกลาง
- จุดควบคุมย่อยในระบบท่อสาขาที่ต้องการอัตราการไหลสูงกว่ามาตรฐาน DN15 ทั่วไป
- งานปรับปรุง/เปลี่ยนวาล์วเดิมที่ระบบต้องการ Kvs สูงขึ้นในขนาดท่อเดิม โดยไม่ต้องเปลี่ยนขนาดท่อ
สั่งซื้อ VG1205BN-N และขอใบเสนอราคา
ร้าน ซี.เค.แอร์คอนด์ (CKAIRCOND) จำหน่ายวาล์วบอลควบคุม Johnson Controls ตระกูล VG1205 พร้อม actuator ที่ใช้งานร่วมกัน actuator ที่เลือกใช้ร่วมกัน แนะนำให้ติดต่อทีมขายเพื่อขอใบเสนอราคาที่ตรงกับสเปกและ actuator ที่ต้องการใช้งานจริง ทางร้านจะช่วยตรวจสอบว่า VG1205BN-N เหมาะกับระบบของท่านหรือควรปรับไปใช้ไซซ์อื่นในตระกูลเดียวกัน
คำถามที่พบบ่อย (FAQ)
VG1205BN-N กับ VG1205BG-N ต่างกันอย่างไร
ทั้งสองรุ่นเป็นไซซ์ DN20 เหมือนกัน แต่ BN-N ไม่มี characterizing disk ทำให้ได้ Kvs สูงสุดในไซซ์นี้ ส่วน BG/BL จะมี characterizing disk ที่ช่วยให้เส้นโค้งการควบคุมแม่นยำขึ้นในช่วงอัตราการไหลต่ำ แต่ Kvs โดยรวมจะต่ำกว่า
วาล์ว VG1205BN-N ต้องซื้อ actuator แยกหรือไม่
ต้องซื้อแยก ตัววาล์วที่จำหน่ายเป็นชุดวาล์วเปล่า ไม่รวมหัวขับ ต้องเลือก actuator ตามชนิดสัญญาณควบคุมของระบบ เช่น VA9104 (proportional), VA9310 (on/off ไม่มีสปริง) หรือ VA9203 (spring return)
VG1205BN-N ใช้กับระบบน้ำร้อนได้หรือไม่
ได้ วาล์วตระกูลนี้ใช้งานได้ทั้งน้ำเย็นและน้ำร้อนในช่วงอุณหภูมิ -10 ถึง 120°C และรองรับ glycol ผสมได้สูงสุด 50%
ถ้า Kvs 10 ของ VG1205BN-N ไม่พอกับโหลดจริง ควรทำอย่างไร
ควรคำนวณ Kvs ที่ต้องการจากอัตราการไหลและ pressure drop ของระบบก่อน หากค่าที่ต้องการเกิน Kvs 10 ควรพิจารณาขยับไปใช้ไซซ์ DN25 (Kvs สูงขึ้น) แทนการฝืนใช้ไซซ์เดิม เพื่อไม่ให้เกิดปัญหาควบคุมอัตราการไหลไม่แม่นยำ
หากต้องการข้อมูลสเปกเพิ่มเติม เลือก actuator ให้เหมาะกับระบบ หรือขอใบเสนอราคาวาล์ว VG1205BN-N ทีมงานร้าน ซี.เค.แอร์คอนด์ ยินดีให้คำปรึกษาและช่วยตรวจสอบสเปกให้ตรงกับหน้างานจริงก่อนสั่งซื้อ
