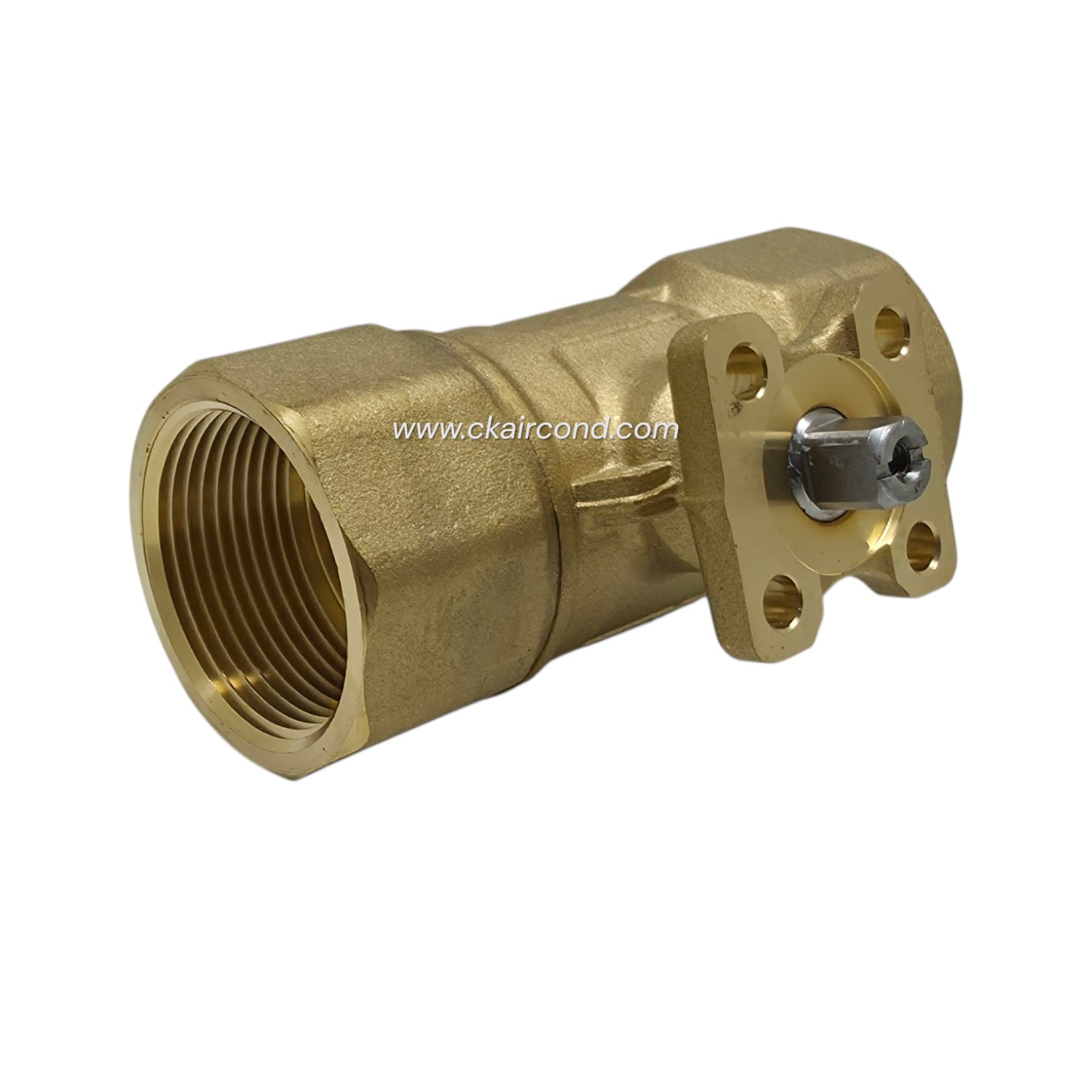

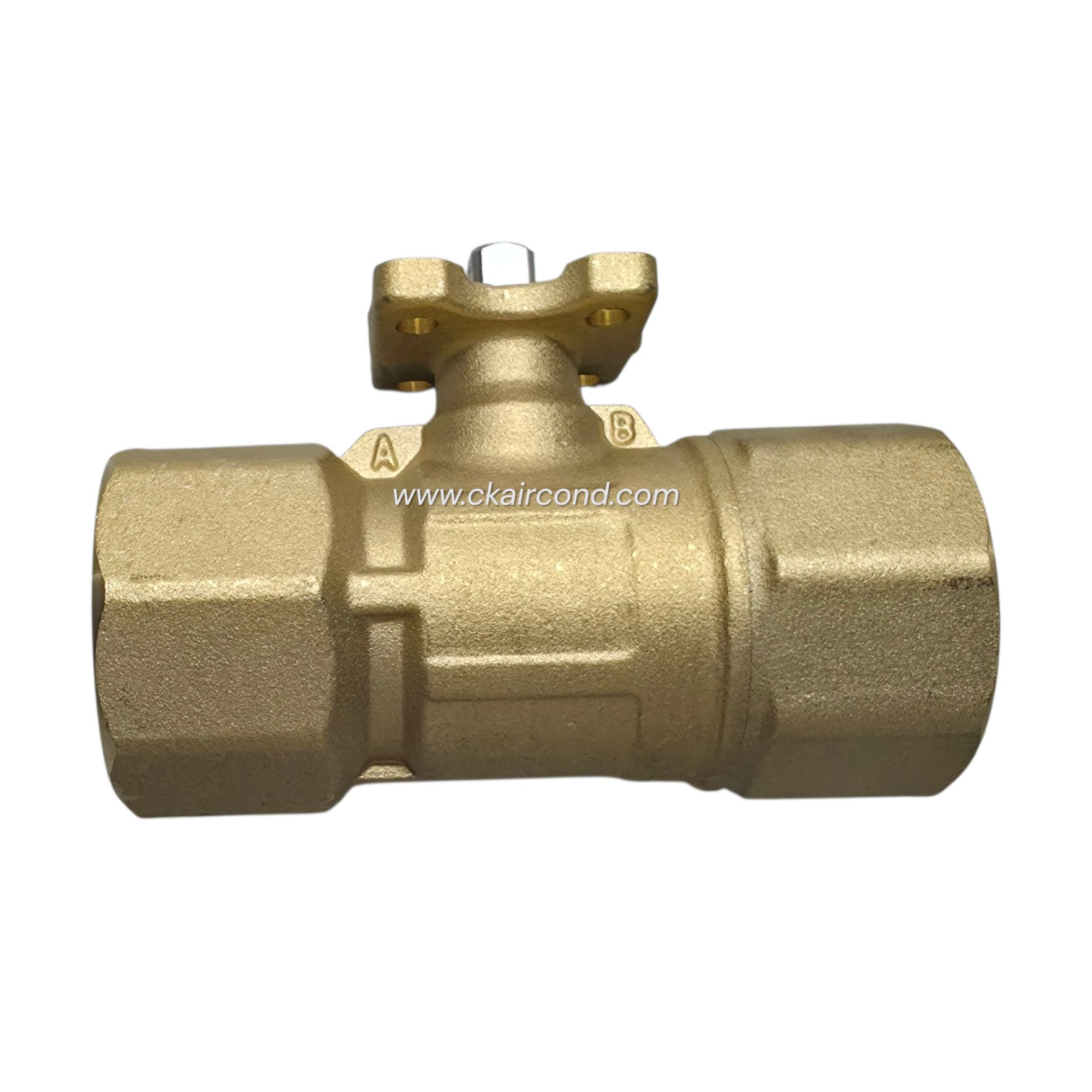

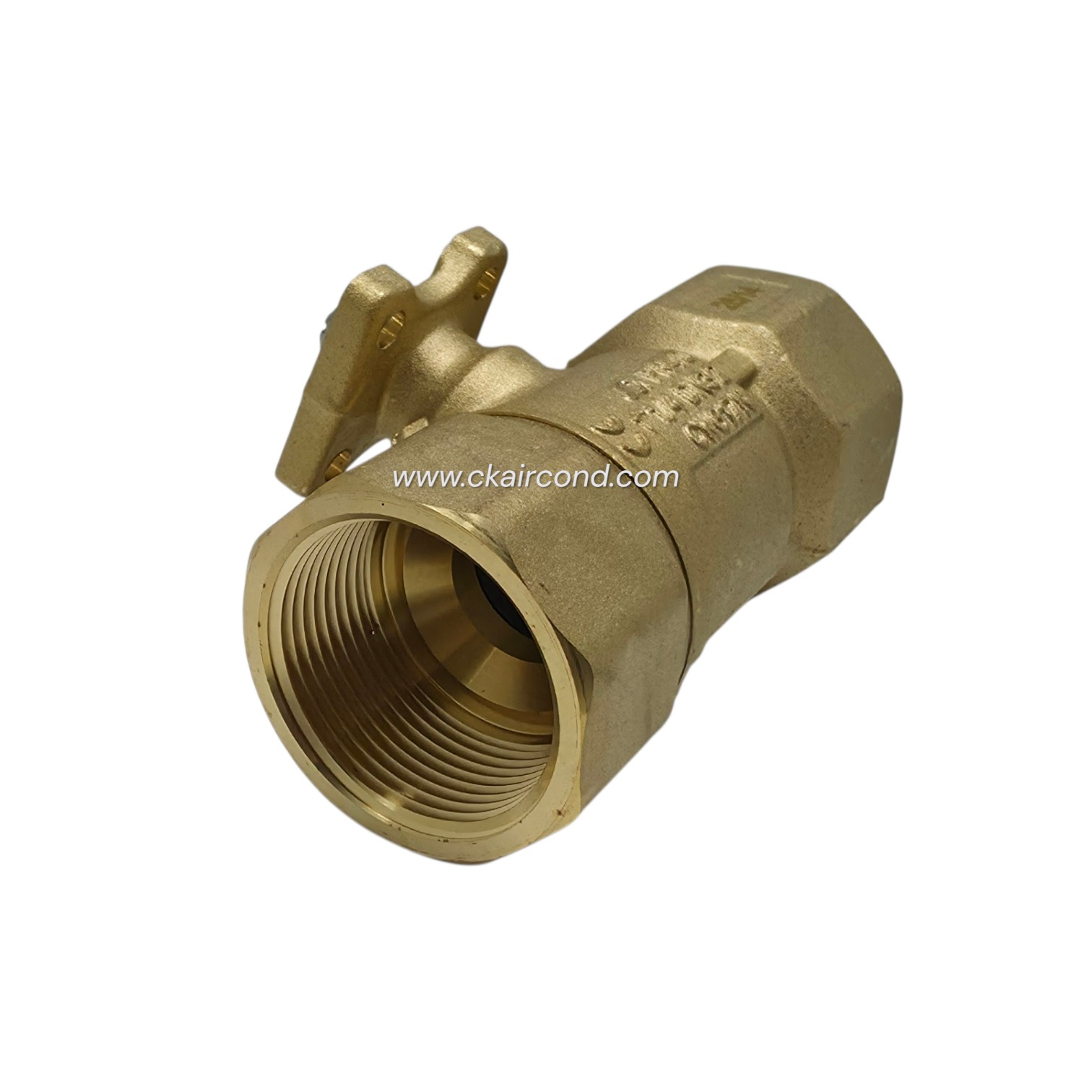

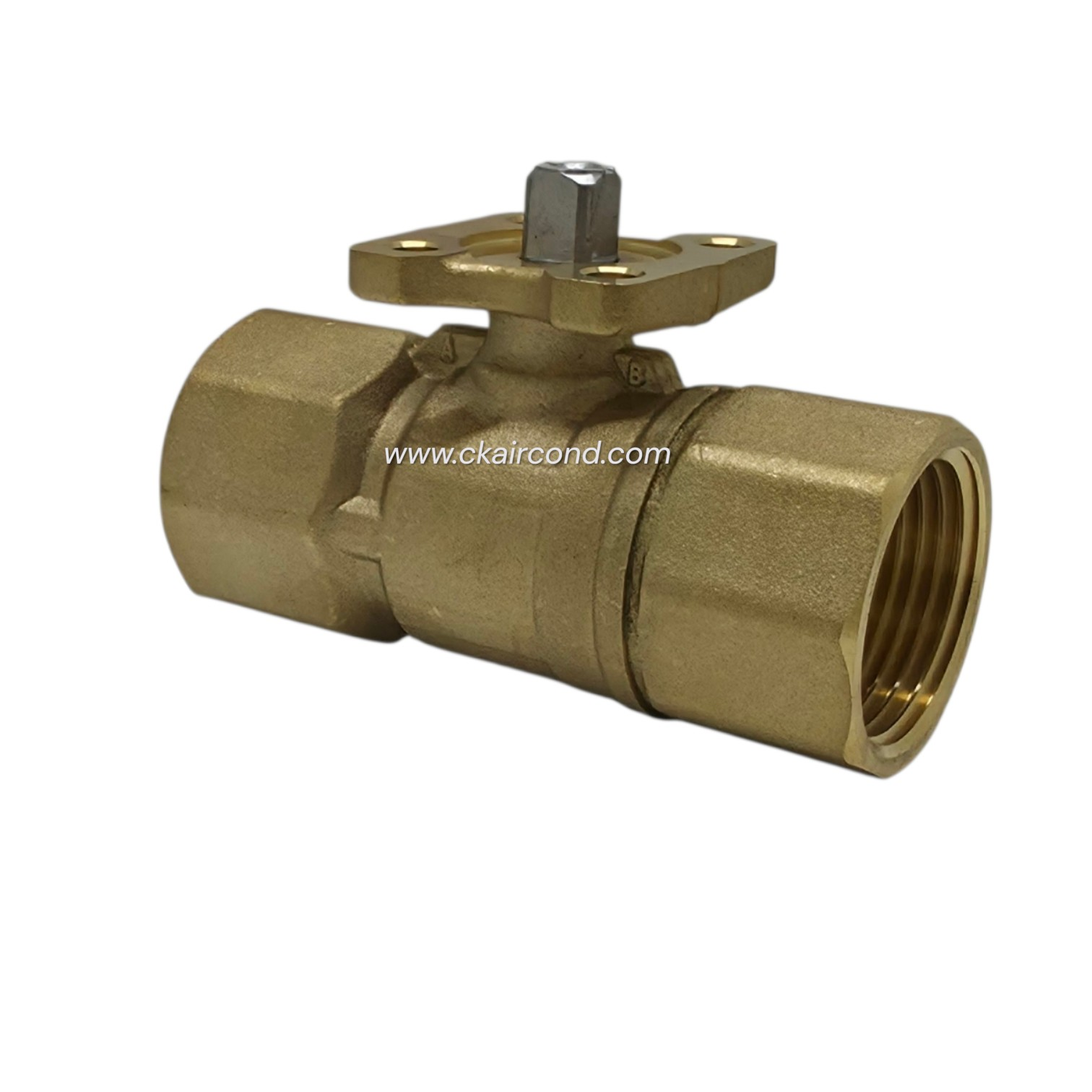

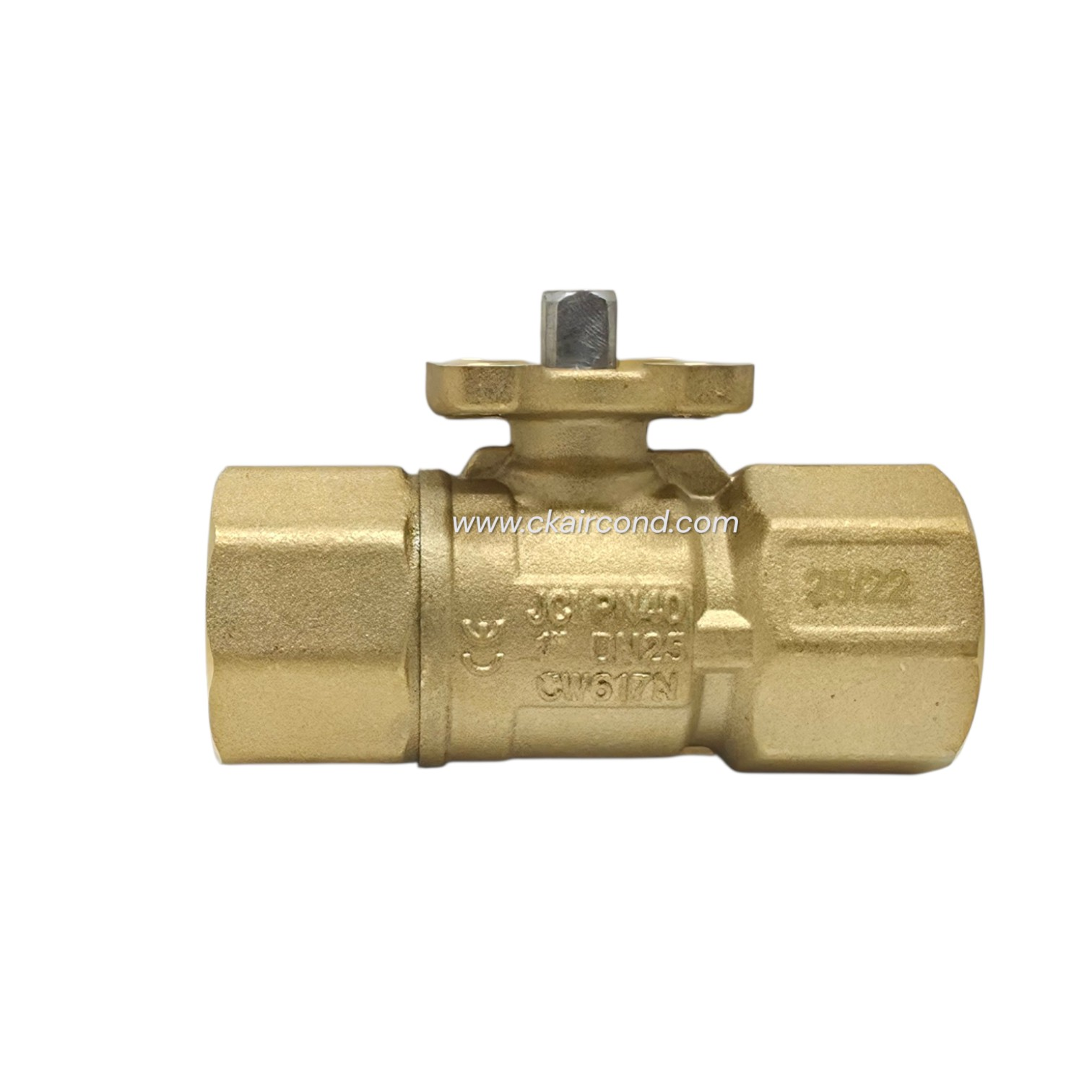

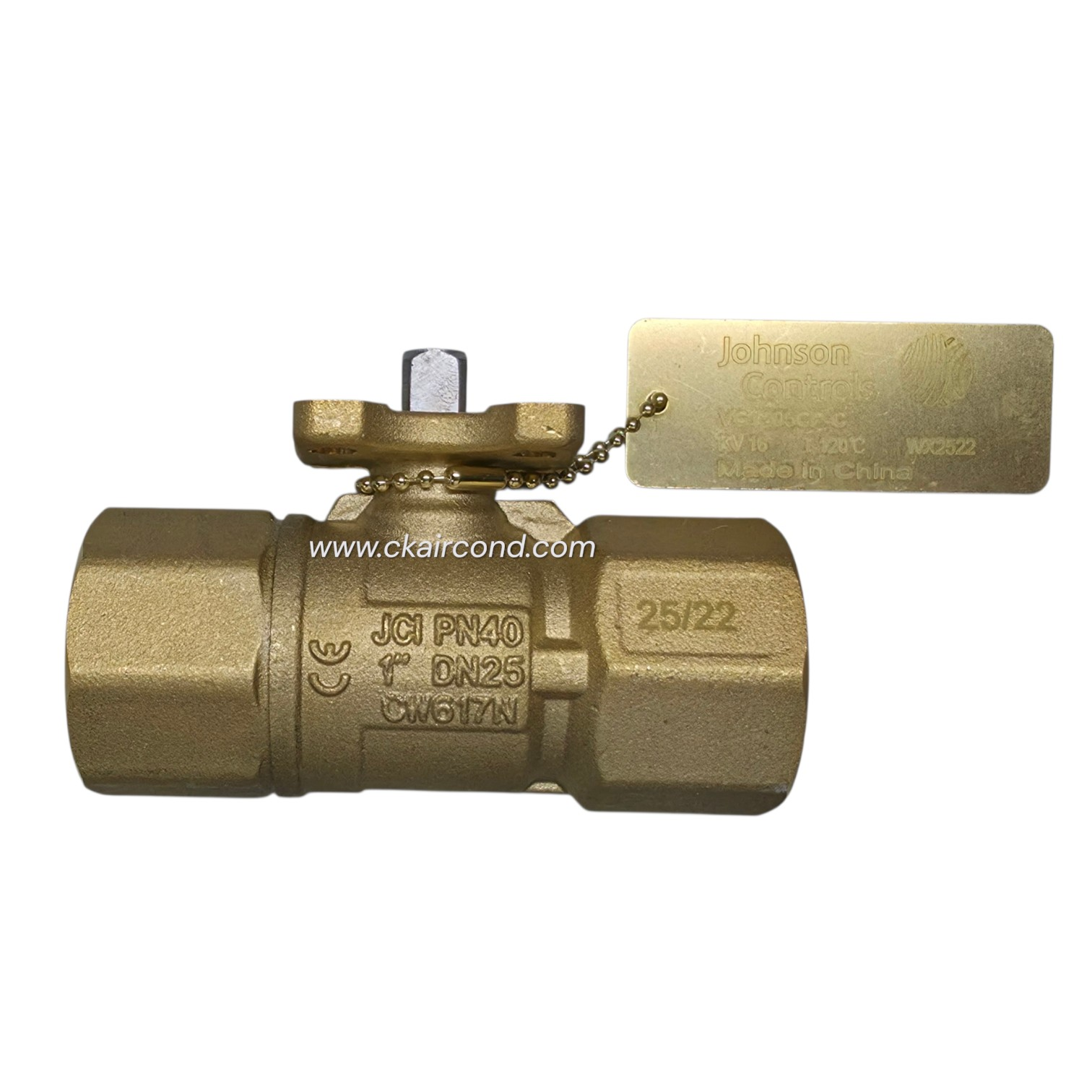

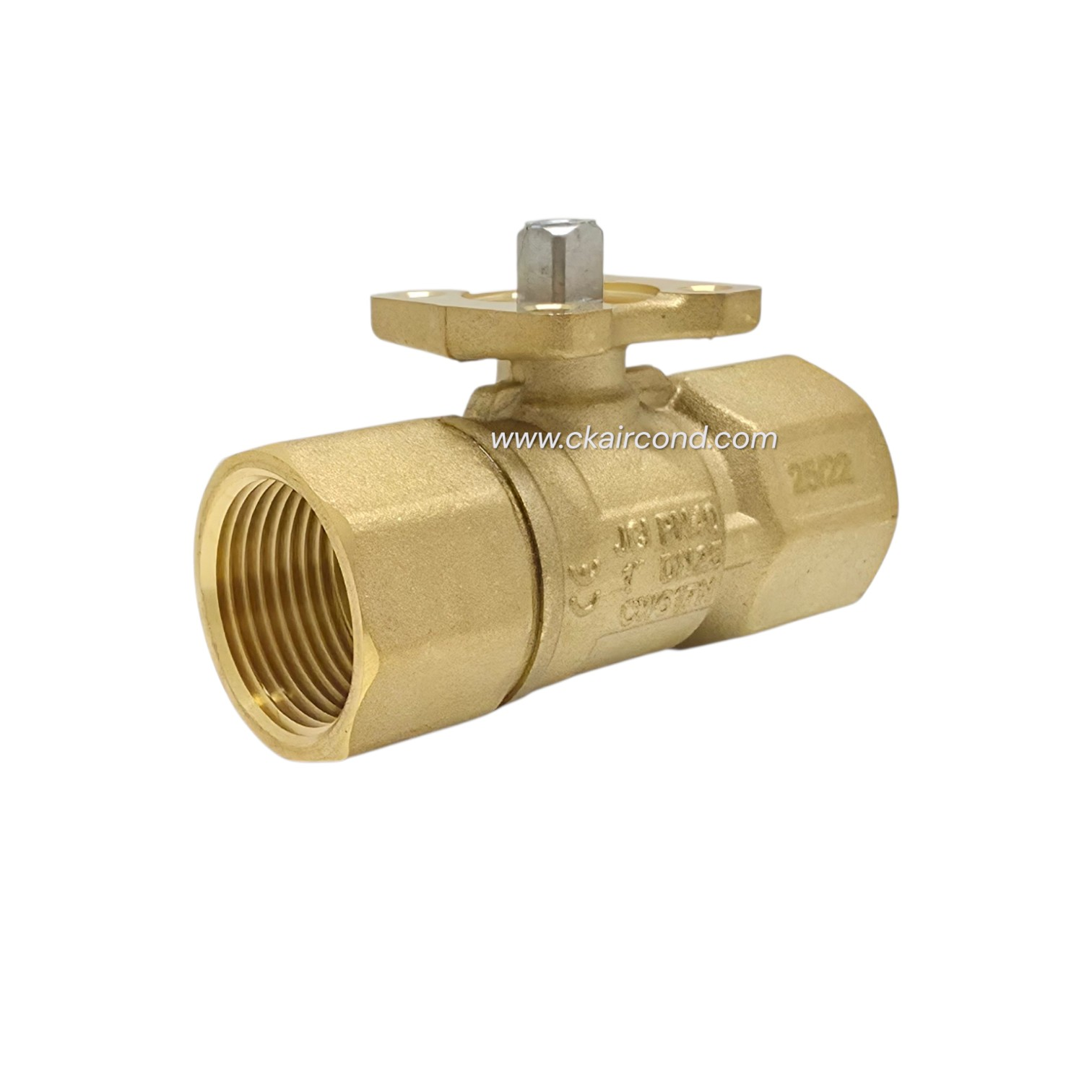

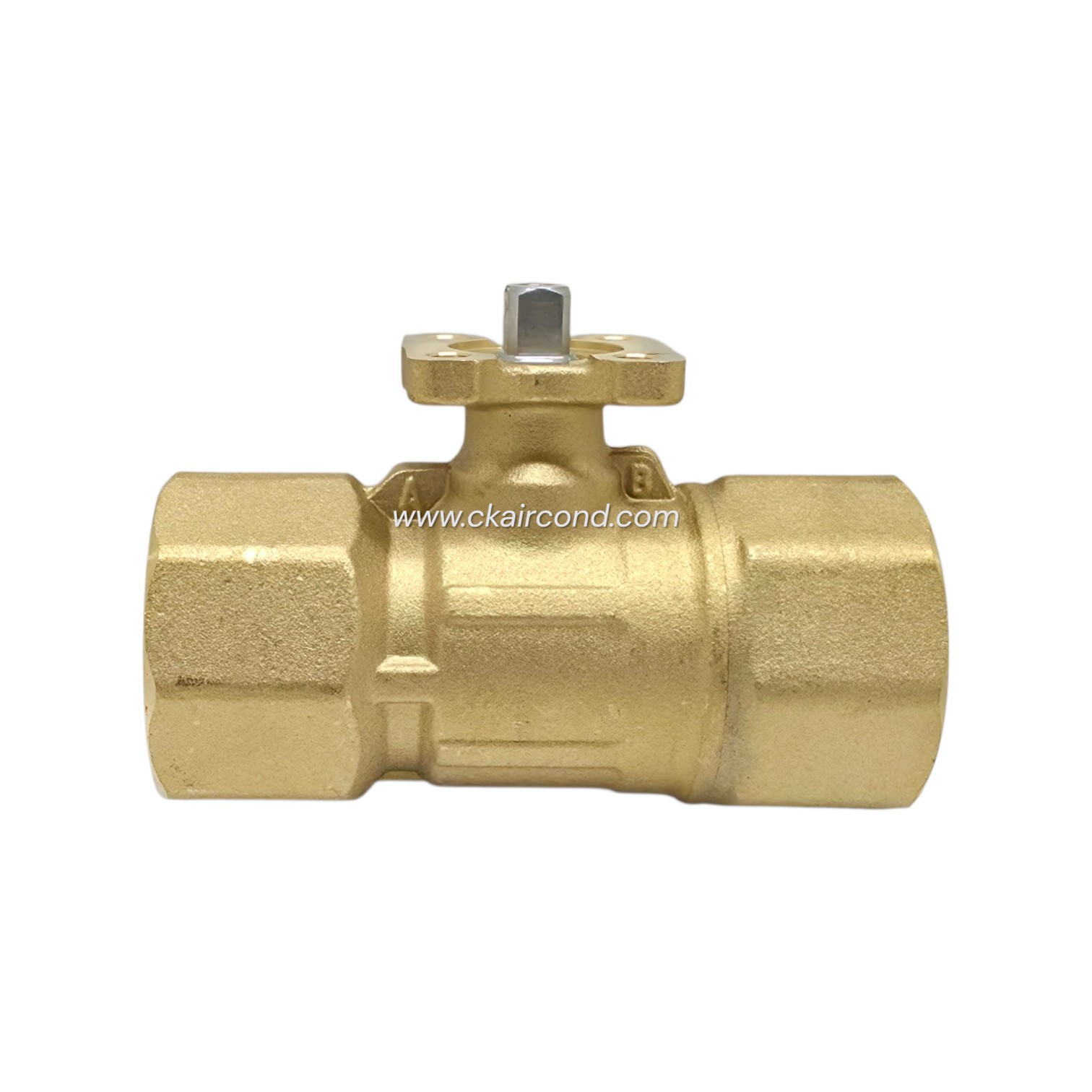

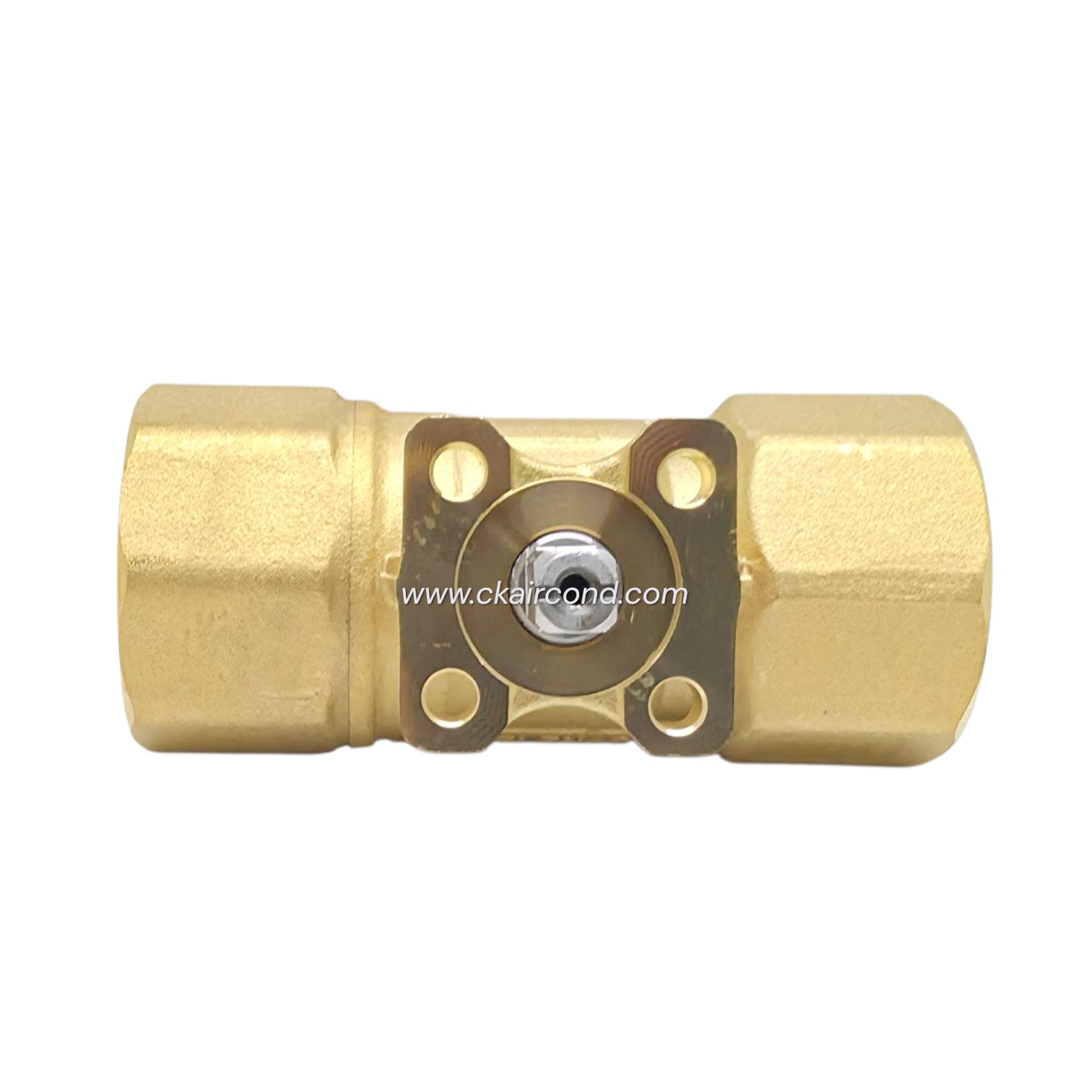

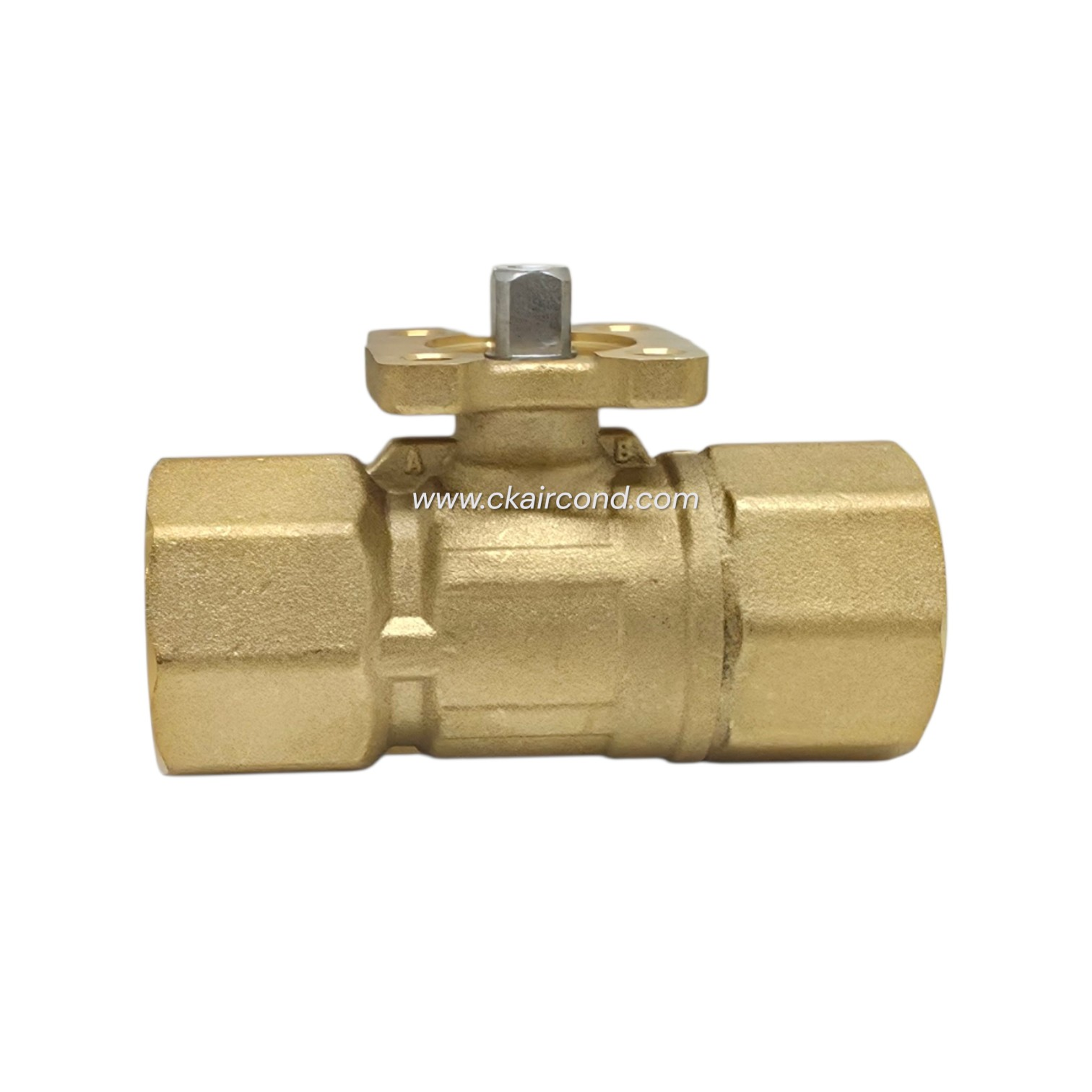

VG1205CP-N วาล์วบอล Johnson Controls DN25 สำหรับระบบ HVAC
VG1205CP-N คือวาล์วบอลควบคุม (Control Ball Valve) ขนาด DN25 ในตระกูล VG1205 ของ Johnson Controls ออกแบบมาสำหรับควบคุมอัตราการไหลของน้ำเย็นหรือน้ำร้อนในระบบ HVAC และระบบชิลเลอร์ ด้วยค่า Kvs สูงสุดในไซซ์ DN25 ที่ 16
ถอดรหัสรุ่น VG1205CP-N คืออะไร
รหัสรุ่น VG1205CP-N อ่านตามโครงสร้างการตั้งชื่อของ Johnson Controls ได้ดังนี้
- VG — วาล์ว (Valve)
- 1 — วาล์วบอล (Ball valve)
- 2 — วาล์ว 2 ทาง (2-way)
- 0 — ระบบต่อท่อแบบเกลียว BSPP
- 5 — ทริมและก้านวาล์วเป็นสแตนเลส
- CP — รหัสขนาด DN25 แบบไม่มี characterizing disk
- N — รหัสระบุรุ่นย่อย
สเปกทางเทคนิคของ VG1205CP-N
| รายการ | ค่า/สเปก |
|---|---|
| ขนาด (Size) | DN25 |
| Kvs (Control port) | 16 |
| Rated pressure | PN40 |
| ตัวกลางที่ใช้งานได้ | น้ำเย็น/น้ำร้อน, glycol สูงสุด 50% |
| ช่วงอุณหภูมิใช้งาน | -10°C ถึง 120°C |
| การต่อท่อ | เกลียว BSPP (Rp, ISO7/1) |
| วัสดุตัววาล์ว | ทองเหลืองหล่อ (Forged brass) |
| ก้าน/ทริม | สแตนเลส |
| ซีล | PTFE เสริมแรง พร้อม EPDM O-ring |
| Leakage | ≤0.01% ของ Kvs ที่ control port (มาตรฐาน ANSI Class IV) |
| Flow characteristic | Equal percentage (2-way) |
ด้วยเรตความดัน PN40 และช่วงอุณหภูมิใช้งานกว้างถึง 120°C ทำให้ VG1205CP-N รองรับได้ทั้งวงจรน้ำเย็น (Chilled Water) และวงจรน้ำร้อน (Hot Water) ในระบบเดียวกัน ส่วนค่า leakage ระดับ ANSI Class IV ถือว่าปิดสนิทเพียงพอสำหรับงานควบคุมอุณหภูมิที่ต้องการความแม่นยำ ไม่รั่วซึมเมื่อวาล์วปิดสุด
ตัวเลือก Actuator ที่ใช้ได้กับ VG1205CP-N
วาล์ว VG1205CP-N ในไซซ์ DN25 สามารถติดตั้งคู่กับ Actuator ของ Johnson Controls ได้ 3 รุ่นหลัก โดยทุกตัวเลือกรองรับ Max close-off pressure ที่ 1378 kPa เท่ากัน ไม่มีข้อจำกัดพิเศษเพิ่มเติมในไซซ์นี้
VA9104 — Proportional non-spring return
รับสัญญาณควบคุมแบบต่อเนื่อง (proportional/modulating) เหมาะกับระบบที่ต้องการปรับอัตราการไหลแบบละเอียดตามโหลดจริง ทางร้านมีรุ่น VA9104-GGA-3S ซึ่งออกแบบมาสำหรับวาล์วตระกูล VG1205 โดยเฉพาะ
VA9104 — Electric non-spring return
เหมาะกับงานเปิด-ปิด (on/off) หรือควบคุมแบบ floating point ที่ไม่จำเป็นต้องมี fail-safe เมื่อไฟดับ ใช้งานง่าย ราคาย่อมเยากว่ากลุ่ม spring return ทางร้านมีรุ่น VA9104-AGA-3S ซึ่งออกแบบมาสำหรับวาล์วตระกูล VG1205 โดยเฉพาะ
VA9203 — Electric spring return
มีสปริงดีดกลับ (fail-safe) เมื่อไฟดับหรือสัญญาณขาดหาย วาล์วจะกลับสู่ตำแหน่งปิด (หรือเปิด แล้วแต่การตั้งค่า) เหมาะกับระบบที่ต้องคำนึงถึงความปลอดภัยเมื่อไฟฟ้าขัดข้อง เช่น จุดที่ต่อกับคอยล์น้ำร้อนหรือจุดเสี่ยงน้ำท่วมพื้น
ทั้ง 3 รุ่นรองรับ max close-off pressure 1378 kPa เท่ากันในไซซ์ DN20 นี้ ไม่มีข้อจำกัดพิเศษเพิ่มเติมสำหรับ VA9104 เหมือนที่พบในบางไซซ์ใหญ่ของตระกูลเดียวกัน ทำให้เลือก actuator ได้อิสระตามชนิดสัญญาณควบคุมของระบบเป็นหลัก
VG1205CP-N เหมาะกับงานแบบไหน
ด้วยขนาด DN25 และ Kvs 16 ซึ่งเป็นค่าสูงสุดในไซซ์นี้ VG1205CP-N เหมาะกับจุดควบคุมที่ต้องการอัตราการไหลปานกลางถึงค่อนข้างสูง เช่น
- คอยล์น้ำเย็นของ AHU (Air Handling Unit) ขนาดกลาง
- ท่อเมนย่อยที่ป้อนเข้ากลุ่ม FCU (Fan Coil Unit) หลายตัว
- จุดควบคุมอุณหภูมิในวงจรน้ำร้อนของระบบทำความร้อนอาคาร
สำหรับงานที่ต้องการอัตราการไหลต่ำกว่านี้ หรือขนาดท่อเล็กกว่า DN25 เช่น DN15 (VG1205AN-N) หรือ DN20 (VG1205BN-N) ควรพิจารณาเลือกไซซ์ที่เหมาะสมกับ Kv ที่คำนวณได้จากโหลดจริงของคอยล์ ไม่ใช่เลือกตามขนาดท่อเดิมเพียงอย่างเดียว หลักการคำนวณและเลือกขนาดวาล์วตามค่า Kv/Cv สามารถดูรายละเอียดเพิ่มเติมได้ที่บทความ วิธีเลือกขนาดวาล์วตามค่า Kv/Cv และภาพรวมเปรียบเทียบทุกไซซ์ในตระกูล VG1205 ดูได้ที่บทความ VG1205 2way Johnson: ถอดรหัสสเปกวาล์วบอลควบคุม
สั่งซื้อ / ขอใบเสนอราคา VG1205CP-N
ร้าน ซี.เค.แอร์คอนด์ จำหน่ายวาล์วบอลควบคุมและอุปกรณ์ประกอบสำหรับระบบ HVAC/ชิลเลอร์ พร้อมให้คำปรึกษาเรื่องการเลือกไซซ์และ Actuator ให้ตรงกับหน้างาน เนื่องจากรุ่น VG1205CP-N ยังไม่มีราคาแสดงเป็นสาธารณะบนหน้าเว็บ แนะนำให้ติดต่อทีมขายเพื่อสอบถามราคาและขอใบเสนอราคา พร้อมแจ้งหมายเลขรุ่นเต็ม (VG1205CP-N หรือ VG1205CP-C) จำนวน และสเปก Actuator ที่ต้องการ เพื่อให้ทีมงานจัดเตรียมใบเสนอราคาได้ตรงกับความต้องการมากที่สุด
คำถามที่พบบ่อย (FAQ)

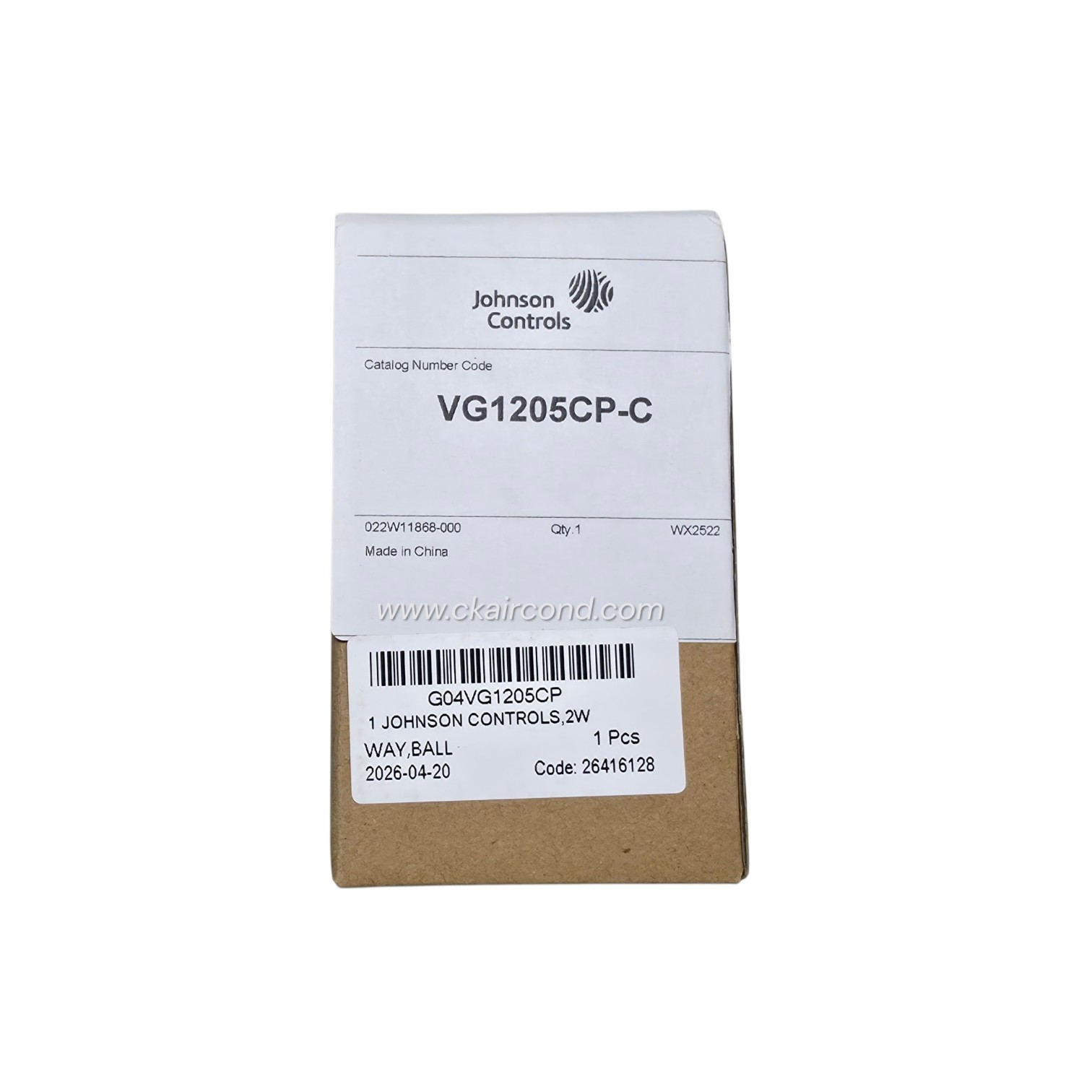

VG1205CP-N ต่างจาก VG1205CP-C อย่างไร
ทั้งสองรุ่นอยู่ในโค้ดขนาด DN25 กลุ่มเดียวกัน แต่มีรายละเอียดสเปกบางส่วนต่างกัน แนะนำให้แจ้งหมายเลขรุ่นเต็มกับทีมขายเพื่อยืนยันสเปกที่ตรงกับระบบก่อนสั่งซื้อ ไม่ควรอนุมานว่าใช้แทนกันได้ทั้งหมด
VG1205CP-N ใช้กับน้ำร้อนได้หรือไม่
ได้ วาล์วรุ่นนี้รองรับอุณหภูมิใช้งานตั้งแต่ -10°C ถึง 120°C จึงใช้ได้ทั้งวงจรน้ำเย็นและวงจรน้ำร้อน รวมถึงสารผสม glycol ไม่เกิน 50%
ควรเลือก Actuator รุ่นใดระหว่าง VA9104, VA9310 และ VA9203
ขึ้นอยู่กับชนิดสัญญาณควบคุมและความจำเป็นเรื่อง fail-safe หากระบบส่งสัญญาณ Proportional และต้องการให้วาล์วดีดกลับตำแหน่งเมื่อไฟดับ ให้เลือก VA9203 หากไม่ต้องการฟังก์ชัน spring return ให้เลือก VA9104 (Proportional) หรือ VA9310 (Floating/On-Off)
ก่อนติดตั้งวาล์ว VG1205CP-N ต้องระวังอะไรบ้าง
ควรตรวจสอบทิศทางการไหลให้ตรงกับลูกศรที่ตัววาล์ว ติดตั้ง Y-strainer ก่อนวาล์วเพื่อกรองสิ่งสกปรกไม่ให้เข้าไปติดค้างที่บอลวาล์ว และตรวจสอบแรงบิดของ Actuator ให้เหมาะสมกับ Max close-off pressure ที่ 1378 kPa ก่อนใช้งานจริง
หากต้องการข้อมูลสเปกเพิ่มเติมหรือต้องการขอใบเสนอราคา VG1205CP-N สามารถติดต่อร้าน ซี.เค.แอร์คอนด์ ได้ทันที ทีมงานยินดีให้คำปรึกษาการเลือกไซซ์วาล์วและ Actuator ให้เหมาะกับระบบของคุณ
( มีส่วนลดพิเศษ โปรดติดต่อฝ่ายขาย ID: @ckaircond )
