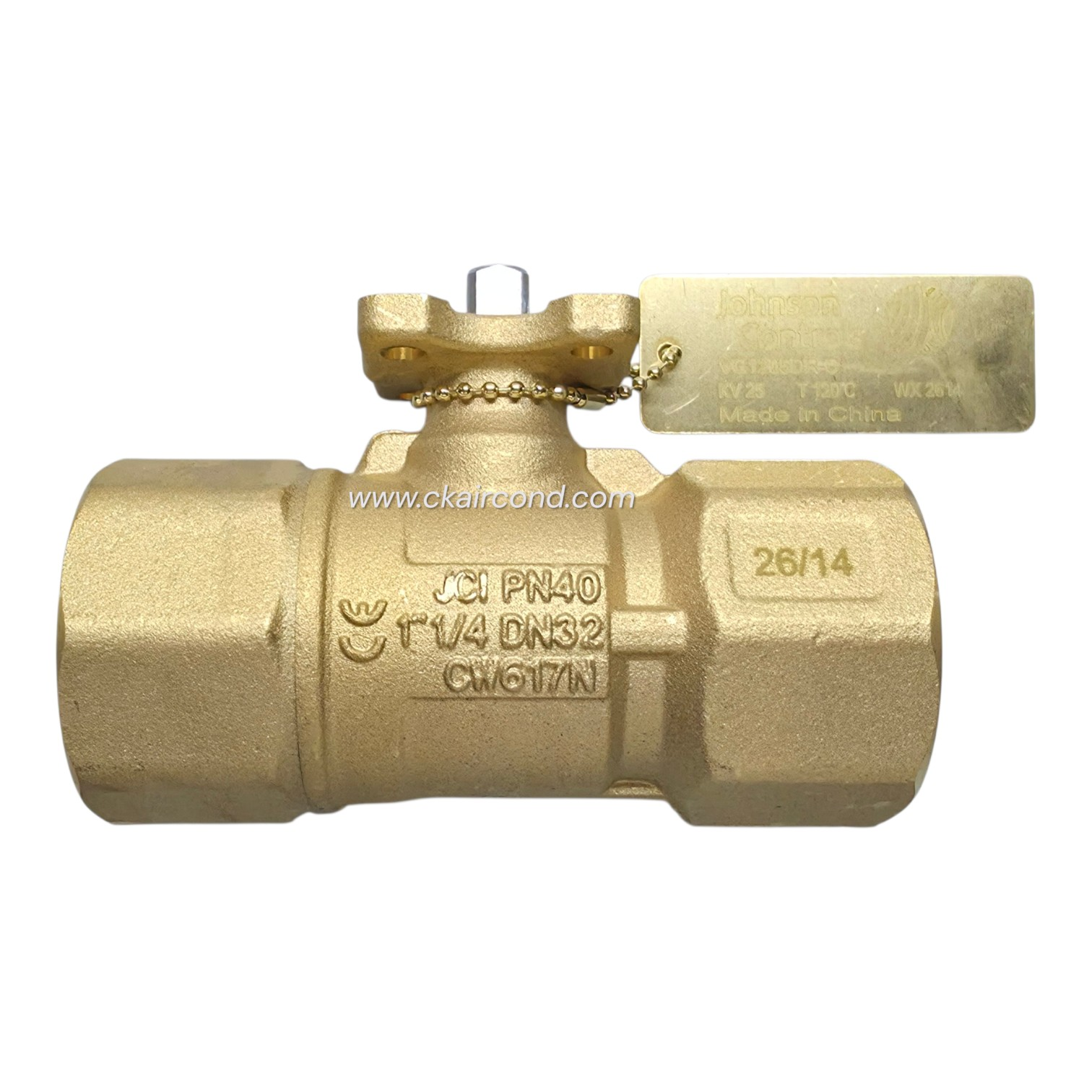

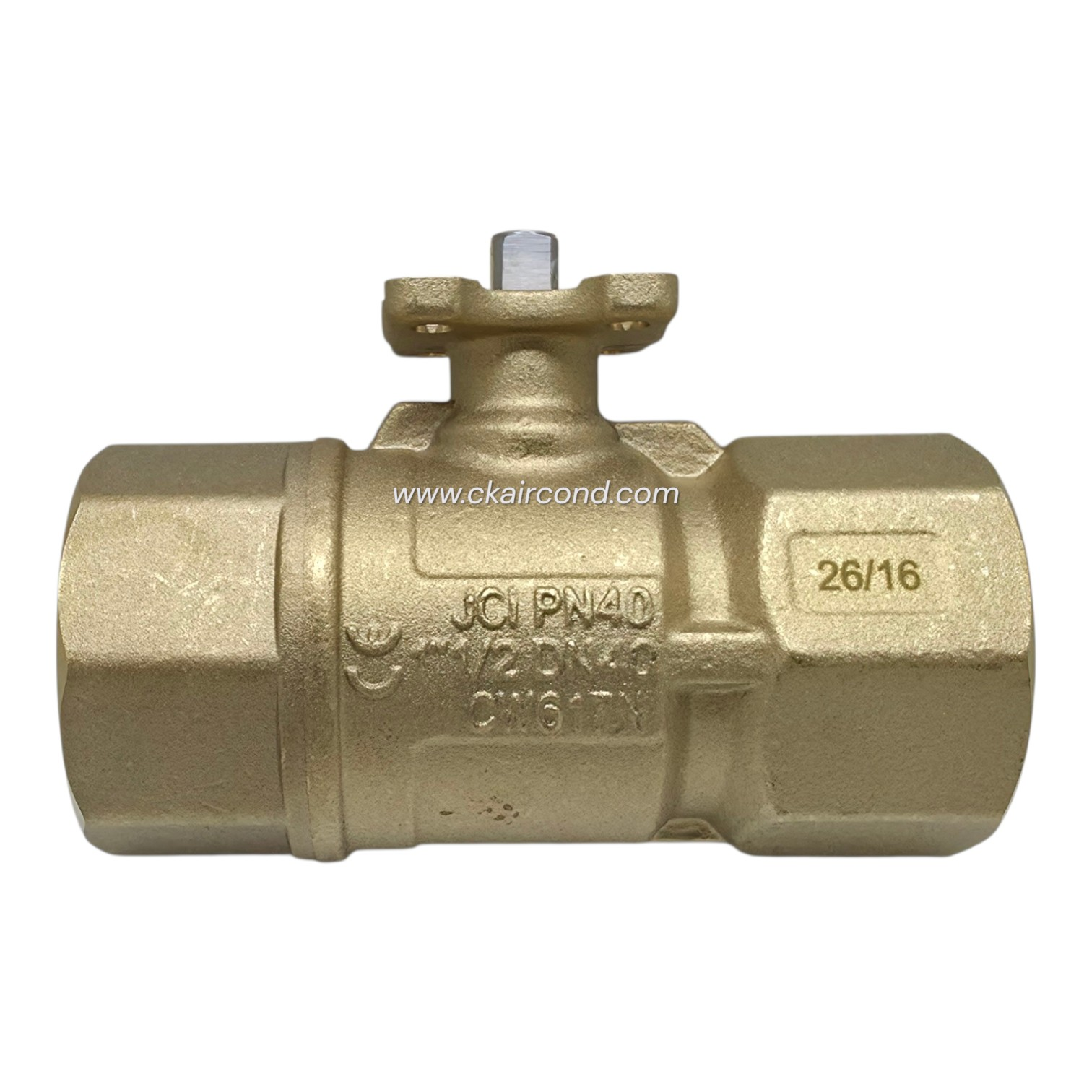

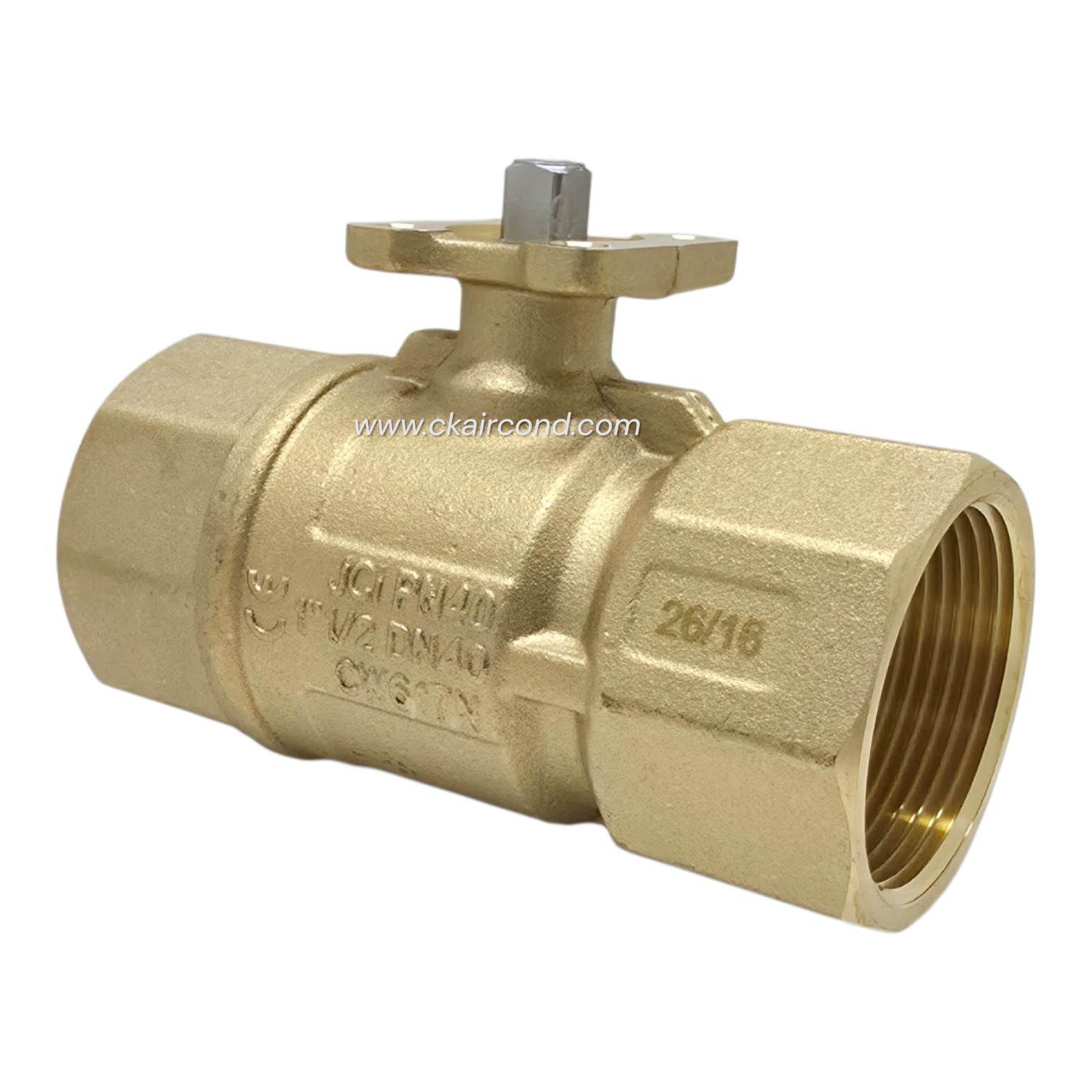

VG1205DR-N วาล์วบอลควบคุม Johnson Controls DN32 Kvs 25 สำหรับระบบชิลเลอร์
VG1205DR-N คือบอลวาล์วควบคุมด้วยมอเตอร์ไฟฟ้า (Control Ball Valve) ในตระกูล VG1000 Series ของ Johnson Controls ขนาด DN32 ค่า Kvs 25 ที่ control port ออกแบบมาเพื่องานที่ต้องการอัตราการไหลสูงในไซซ์กลาง-ใหญ่ เช่น ท่อเมนน้ำเย็นของชิลเลอร์หรือท่อจ่าย AHU ขนาดใหญ่
ถอดรหัสรุ่น VG1205DR-N
รหัสรุ่นของ Johnson Controls บอกสเปกวาล์วได้ทั้งหมดโดยไม่ต้องเปิดคู่มือ สำหรับ VG1205DR-N อ่านได้ดังนี้
- VG = วาล์ว (Valve)
- 1 = วาล์วบอล (Ball valve)
- 2 = 2 ทาง (2-way)
- 0 = ต่อท่อเกลียว BSPP
- 5 = ก้านวาล์วและทริมเป็นสแตนเลส
- DR = โค้ดขนาด DN32 แบบไม่มี characterizing disk
- -N = รหัสระบุรุ่นย่อย
จุดที่ทำให้ DR-N ต่างจากรหัส DN/DP ในไซซ์ DN32 เดียวกันคือ ไม่มี characterizing disk ที่ลูกบอลวาล์ว ทำให้ได้ Kvs สูงสุดของไซซ์นี้ (Kvs 25) เหมาะกับงานที่ต้องการอัตราการไหลมากเป็นหลัก
สเปกสำคัญของ VG1205DR-N
| รายการ | ค่าสเปก |
|---|---|
| รหัสรุ่น | VG1205DR-N |
| ขนาด (Size) | DN32 |
| Kvs (control port) | 25 |
| Characterizing disk | ไม่มี |
| Flow characteristic (2-way) | Equal percentage |
| Rated pressure | PN40 |
| การต่อท่อ | เกลียว BSPP (Rp) มาตรฐาน ISO 7/1 |
| วัสดุตัววาล์ว | ทองเหลืองหล่อ (forged brass) |
| วัสดุก้านวาล์ว/ทริม | สแตนเลส |
| ซีล | PTFE เสริมแรง พร้อม EPDM O-ring |
| อุณหภูมิใช้งาน | -10 ถึง 120°C |
| ตัวกลาง | น้ำเย็น/น้ำร้อน, glycol สูงสุด 50% |
| Leakage | ≤0.01% ของ Kvs ที่ control port (เทียบเท่า ANSI Class IV) |
| Max close-off pressure (ที่ไซซ์ DN32) | 1,378 kPa ทุกตัวเลือก actuator |
ข้อสังเกตสำหรับผู้เลือกใช้งาน: ที่ไซซ์ DN32 นี้ ค่า close-off pressure สูงสุดยังอยู่ที่ 1,378 kPa เท่ากันในทุกตัวเลือก actuator ซึ่งต่างจากไซซ์ใหญ่ขึ้นอย่าง DN40 หรือ DN50 ที่ค่า close-off จะเริ่มลดลงตามขนาดวาล์วและแรงบิดของ actuator ที่ใช้ได้ ดังนั้นถ้าหน้างานมีแรงดันปิด-เปิดสูง การเลือกไซซ์ DN32 ยังอยู่ในช่วงที่ปลอดภัยกว่าการขยับไปไซซ์ใหญ่กว่าโดยไม่เช็คตารางแรงดันก่อน
ตัวเลือก Actuator ที่ใช้งานร่วมกับ VG1205DR-N
วาล์ว VG1205 DR-N ที่ไซซ์ DN32 สามารถประกอบเข้ากับ actuator ได้ 3 รุ่น
- VA9104 — actuator แบบ proportional (รับสัญญาณ 0-10V หรือ 4-20mA) เหมาะกับงานควบคุมแบบ modulating ที่ต้องการปรับตำแหน่งวาล์วต่อเนื่อง
- ข้อควรระวัง: VA9104 ใช้ได้เฉพาะกับวาล์วรหัส -N และ -C เท่านั้น ซึ่ง VG1205DR-N เข้าเงื่อนไขนี้พอดี หากเป็นวาล์วโค้ดอื่นในตระกูลเดียวกันที่ไม่ใช่ -N หรือ -C จะต้องตรวจสอบความเข้ากันได้ก่อนสั่งซื้อ actuator ตัวอย่างรุ่นที่ ร้าน ซี.เค.แอร์คอนด์ มีจำหน่ายจริง คือ VA9104-GGA-3S ซึ่งเป็นรุ่น proportional สำหรับ VG1205 Series โดยเฉพาะ
- VA9310 — อีกหนึ่งตัวเลือก actuator ในกลุ่มที่ใช้งานร่วมกับ VG1205DR-N ได้ที่ไซซ์นี้
- VA9208 — ตัวเลือกเพิ่มเติมสำหรับงานที่ต้องการสเปกหรือรูปแบบสัญญาณควบคุมต่างออกไป
ทั้ง 3 ตัวเลือกยังคงค่า max close-off pressure ที่ 1,378 kPa เท่ากันที่ไซซ์ DN32 การเลือก actuator ที่เหมาะสมจึงขึ้นอยู่กับรูปแบบสัญญาณควบคุมจากระบบ BMS/DDC ของหน้างานเป็นหลัก มากกว่าความแตกต่างด้านแรงดันปิด-เปิด
VG1205DR-N เหมาะกับงานแบบไหน
ด้วย Kvs 25 ที่ไม่มี characterizing disk มาลดทอนอัตราการไหล วาล์ว DN32 รุ่นนี้จึงเหมาะกับจุดที่ต้องการปริมาณน้ำผ่านวาล์วสูงกว่ารุ่น DN15-DN25 ในตระกูลเดียวกัน เช่น ท่อเมนน้ำเย็นรองของระบบชิลเลอร์ ท่อจ่าย AHU ขนาดกลาง-ใหญ่ในอาคารพาณิชย์หรือโรงงาน หรือจุดที่ต้องควบคุมโหลดแปรผันด้วยลักษณะการไหลแบบ Equal percentage ซึ่งให้ความสัมพันธ์ระหว่างองศาการเปิดวาล์วกับอัตราการไหลที่เสถียรตลอดช่วงควบคุม เหมาะกับลูปควบคุมอุณหภูมิที่ต้องการความแม่นยำในสภาวะโหลดบางส่วน (partial load)
หากหน้างานต้องการไซซ์ที่เล็กลงหรือใหญ่ขึ้นจากตระกูล VG1205 เดียวกัน หรือยังไม่แน่ใจว่าจะเลือกรหัสไซซ์ไหนดี ทีมขายของร้าน ซี.เค.แอร์คอนด์ ช่วยเทียบสเปก Kvs และแรงดันให้ตรงกับพิกัดของระบบได้ก่อนสั่งซื้อจริง
สั่งซื้อ / ขอใบเสนอราคา VG1205 DR-N
ร้าน ซี.เค.แอร์คอนด์ (CKAIRCOND) จำหน่ายวาล์วบอลควบคุม Johnson Controls ตระกูล VG1000 Series พร้อม actuator ที่ใช้งานร่วมกัน หากต้องการทราบราคาปัจจุบันของ VG1205DR-N สต๊อกที่มี หรือใบเสนอราคาสำหรับโครงการ สามารถติดต่อทีมขาย แจ้งรหัสรุ่น VG1205DR-N พร้อมจำนวนที่ต้องการ หรือดูสินค้าที่เกี่ยวข้องในหมวดวาล์วชิลเลอร์ เพื่อเทียบตัวเลือกอื่นในกลุ่มวาล์วควบคุมที่ทางร้านมีจำหน่าย
คำถามที่พบบ่อย (FAQ)
VG1205DR-N ใช้ actuator รุ่นไหนได้บ้าง
ใช้งานร่วมกับ VA9104 (เฉพาะวาล์วรหัส -N และ -C), VA9310 และ VA9208 ได้ทั้งหมดที่ไซซ์ DN32 โดยเลือกตามรูปแบบสัญญาณควบคุมที่ระบบ BMS ต้องการ

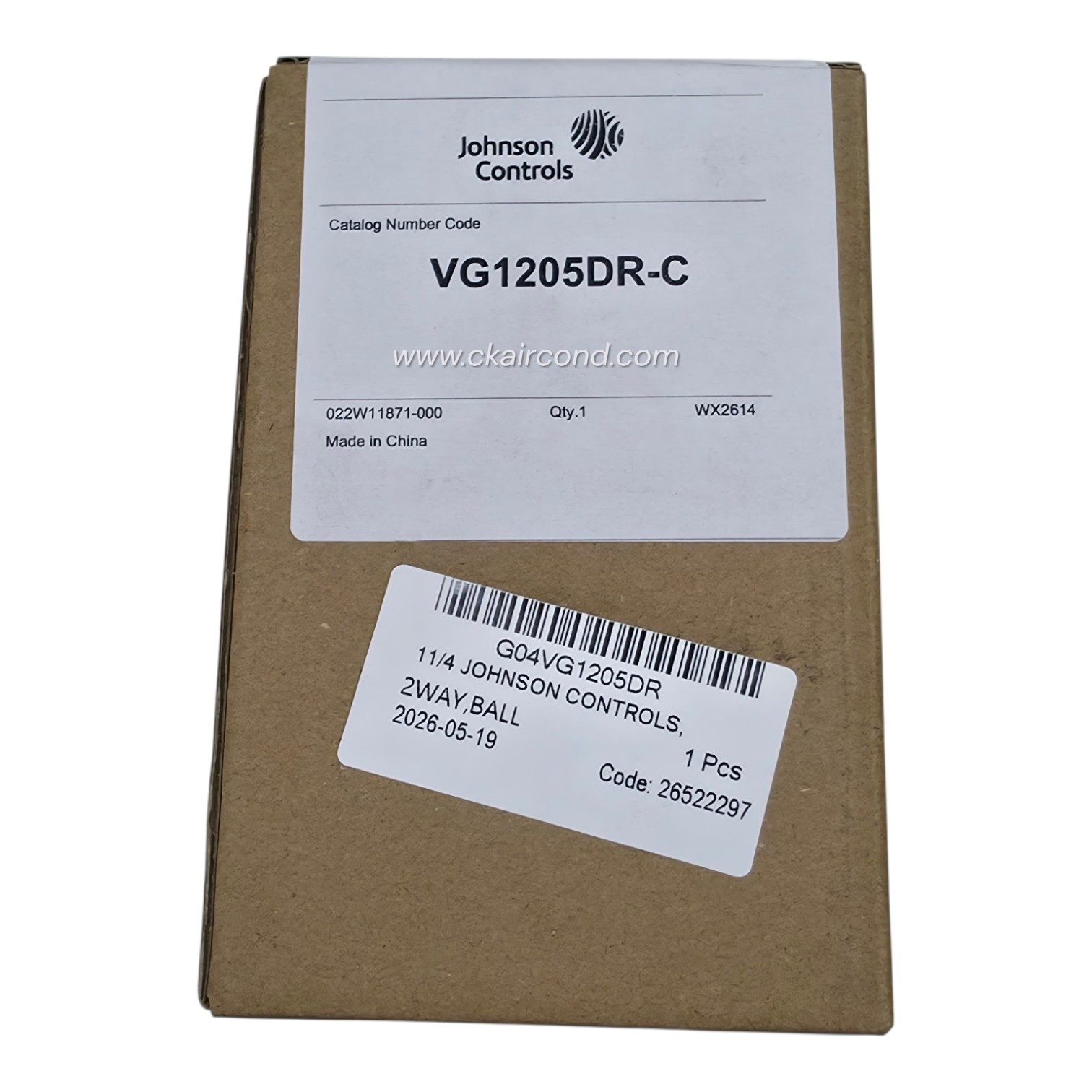

VG1205DR-N ต่างจาก VG1205DR-C อย่างไร
ทั้งสองรุ่นอยู่ในโค้ดขนาด DN32 เดียวกันและใช้ actuator กลุ่มเดียวกันได้ ส่วนรายละเอียดสเปกที่ต่างกันแนะนำให้แจ้งรหัสรุ่นที่ต้องการกับทีมขายเพื่อยืนยันให้ตรงกับหน้างานก่อนสั่งซื้อ
วาล์ว VG1205DR-N รับแรงดันได้เท่าไหร่
ตัววาล์ว rated pressure PN40 ส่วนค่า close-off pressure สูงสุดเมื่อประกอบกับ actuator ที่ไซซ์ DN32 อยู่ที่ 1,378 kPa ทุกตัวเลือก actuator
ใช้กับน้ำผสม glycol ได้หรือไม่
ได้ วาล์วรุ่นนี้ใช้งานกับน้ำเย็น/น้ำร้อน หรือน้ำผสม glycol ได้สูงสุด 50% ในช่วงอุณหภูมิ -10 ถึง 120°C
VG1205DR-N เหมาะกับท่อขนาดไหน
เหมาะกับท่อเมนขนาด DN32 ที่ต้องการอัตราการไหลสูงกว่ารุ่น DN15-DN25 ในตระกูลเดียวกัน เช่น ท่อเมนน้ำเย็นรองของชิลเลอร์หรือท่อจ่าย AHU ขนาดกลาง-ใหญ่
หากกำลังเลือกวาล์วบอลควบคุมสำหรับระบบชิลเลอร์หรือ AHU และต้องการความเห็นทางเทคนิคเพิ่มเติมเกี่ยวกับ VG1205DR-N หรือรุ่นอื่นในตระกูล VG1000 Series ทีมงานร้าน ซี.เค.แอร์คอนด์ ยินดีให้คำแนะนำการเลือกไซซ์ Kvs และ actuator ให้ตรงกับระบบ พร้อมจัดทำใบเสนอราคาให้ตามความต้องการ
