คู่มือการติดตั้งสปริงแขวนลดแรงสั่นสะเทือน TOZEN รุ่น PTH-S
คู่มือการติดตั้งสปริงแขวน ทำไว้เพื่อเรียนรู้วิธีการติดตั้งใช้งาน และบำรุงรักษาสปริงแขวนลดแรงสั่นสะเทือนรุ่นยอดนิยมจาก TOZEN เพื่อประสิทธิภาพสูงสุดของระบบ

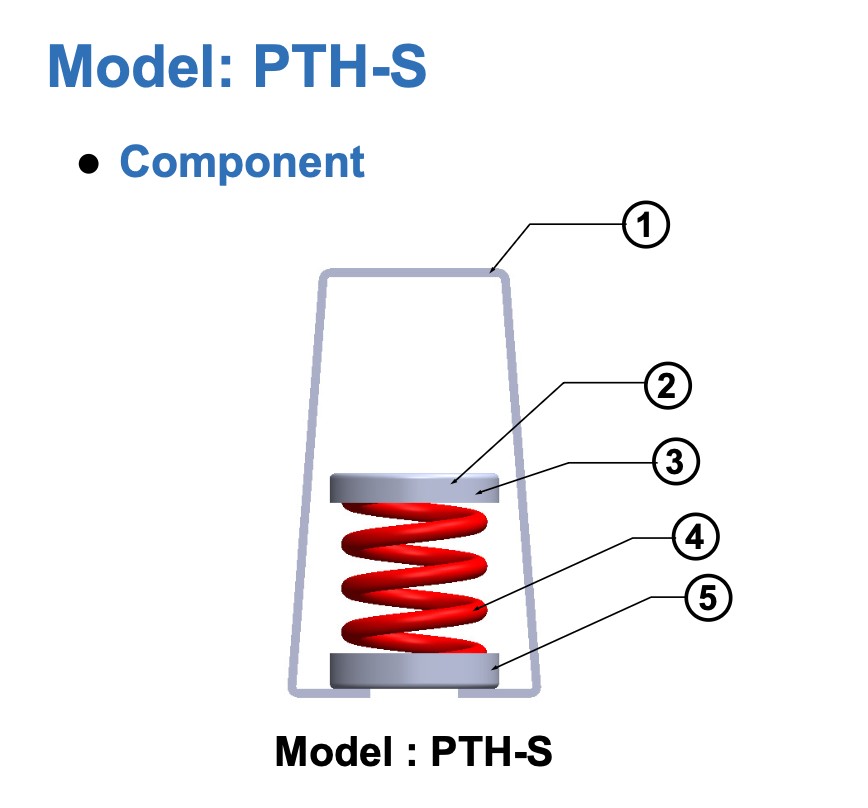

ส่วนประกอบของอุปกรณ์ (Components)
- 1 Hanger Box (โครงกล่องแขวน)
- 2 Upper Hanger Cup (ฝาครอบสปริงด้านบน)
- 3 Upper Hanger Rubber Seat (ยางรองสปริงด้านบน)
- 4 Spring Element (ขดลวดสปริง)
- 5 Lower Hanger Rubber Seat (ยางรองสปริงด้านล่าง)
ขั้นตอนการติดตั้ง (Installation)
การติดตั้งสปริงแขวนรุ่น PTH-S สามารถทำได้ง่ายๆ ด้วย 5 ขั้นตอนดังต่อไปนี้:

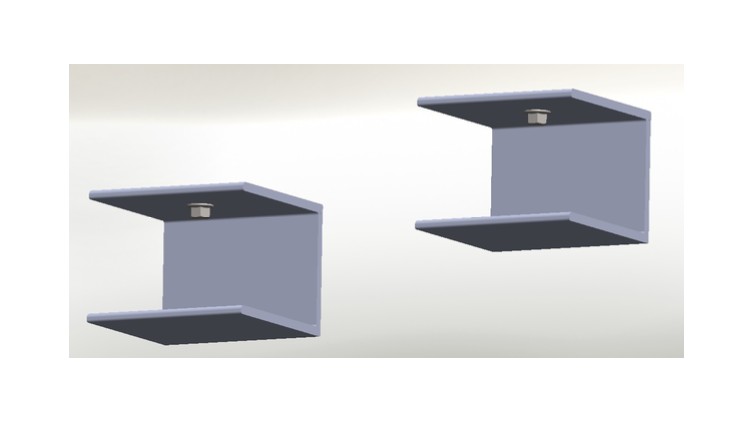

1.ติดตั้งโครงเหล็กที่เพดาน
เริ่มต้นด้วยการติดตั้งเหล็กตัวซี (C channel steel) เข้ากับโครงสร้างเพดานให้แน่นหนา เพื่อใช้เป็นจุดยึดสำหรับแขวนอุปกรณ์

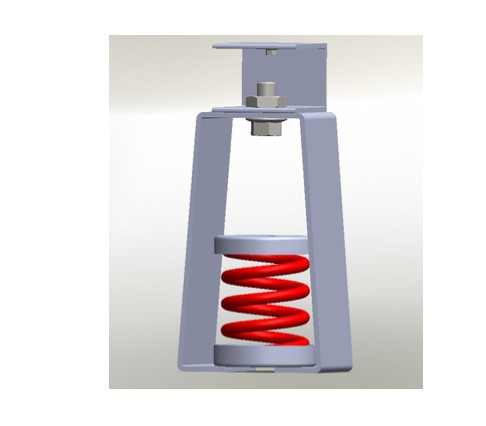

2.ยึดสปริงแขวนเข้ากับโครงเหล็ก
ติดตั้งสปริงแขวน (Spring Hanger) เข้ากับเหล็กตัวซี โดยใช้สตัดเกลียวร้อยทะลุ แล้วทำการขันน็อตตัวเมียและแหวนอีแปะ (Nut and Washer) ที่ด้านบนของกล่องแขวน (Hanger box) ให้แน่น

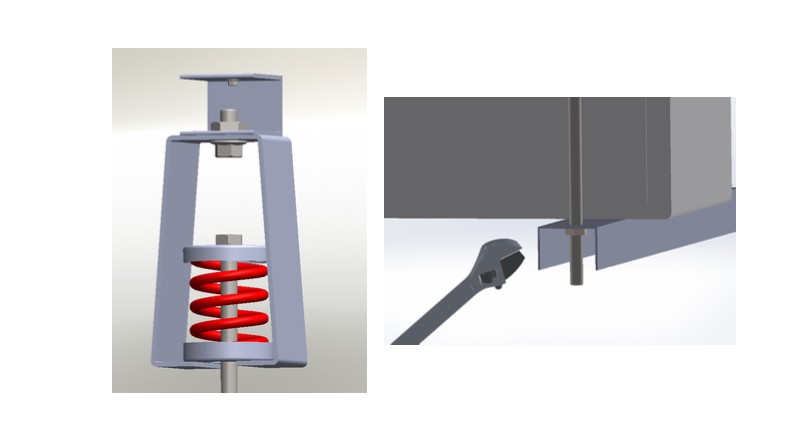

3.ติดตั้งอุปกรณ์เข้ากับสปริง
นำอุปกรณ์หรือเครื่องจักรที่ต้องการแขวน มาติดตั้งโดยใช้สตัดเกลียว (Threaded studs) เชื่อมต่อจากฐานของอุปกรณ์ขึ้นมายังขดลวดสปริงด้านล่างของตัวแขวน

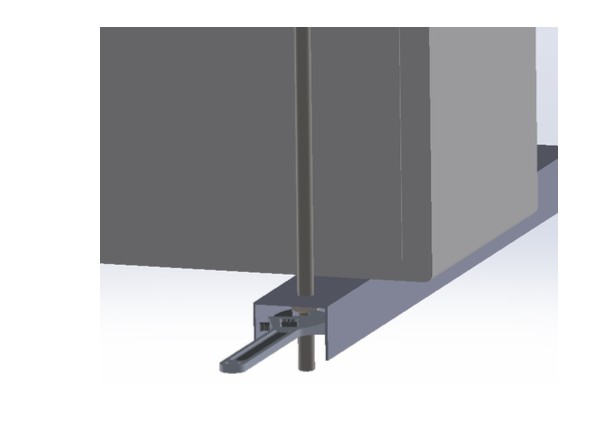

4.ปรับระดับความสูง
ปรับระดับความสูงของอุปกรณ์ให้ได้ตามระยะที่ต้องการ โดยใช้ประแจขันน็อตตัวเมียที่อยู่ใต้ฐานของอุปกรณ์ (ปรับความตึงของสปริงเพื่อให้รับน้ำหนักได้อย่างสมดุล)
5.ล็อคสองชั้น (Double Lock) เพื่อความปลอดภัย
เมื่อได้ระดับที่ต้องการแล้ว ให้ใส่น็อตตัวเมียเพิ่มเข้าไปอีกหนึ่งตัวในแต่ละจุดยึด แล้วขันอัดให้แน่นเพื่อเป็นการล็อคสองชั้น (Double Lock) ป้องกันการคลายตัวจากแรงสั่นสะเทือน เป็นอันเสร็จสิ้นขั้นตอนการติดตั้ง
