Pressure Temperature Test Plug คืออะไร | พอร์ทวัดน้ำชิลเลอร์
Pressure Temperature Test Plug หรือที่ช่างหน้างานมักเรียกสั้น ๆ ว่า P/T Test Plug, test plug หรือ test cock คือจุดต่อขนาดเล็กบนท่อระบบน้ำเย็น (chilled water) ที่เปิดไว้สำหรับเสียบเข็มวัด (probe) ของเกจวัดแรงดันหรือเทอร์โมมิเตอร์ เพื่ออ่านค่าความดันและอุณหภูมิของน้ำในระบบ โดยไม่ต้องติดตั้งเกจถาวรไว้ทุกจุด หลายคนอาจคุ้นกับชื่อเรียกแบบไทย ๆ ว่า พอร์ทวัดน้ำ, port วัดน้ำ, พอร์ทวัดความดัน หรือ พอร์ทวัดอุณหภูมิ ซึ่งหมายถึงอุปกรณ์ตัวเดียวกัน บทความนี้จะพาไปรู้จักหลักการทำงาน จุดติดตั้งที่เหมาะสมในระบบชิลเลอร์ และวิธีเลือกอุปกรณ์วัดคู่กับพอร์ทให้ตรงกับงาน
Pressure Temperature Test Plug คืออะไร ทำไมบางคนเรียกว่า test cock

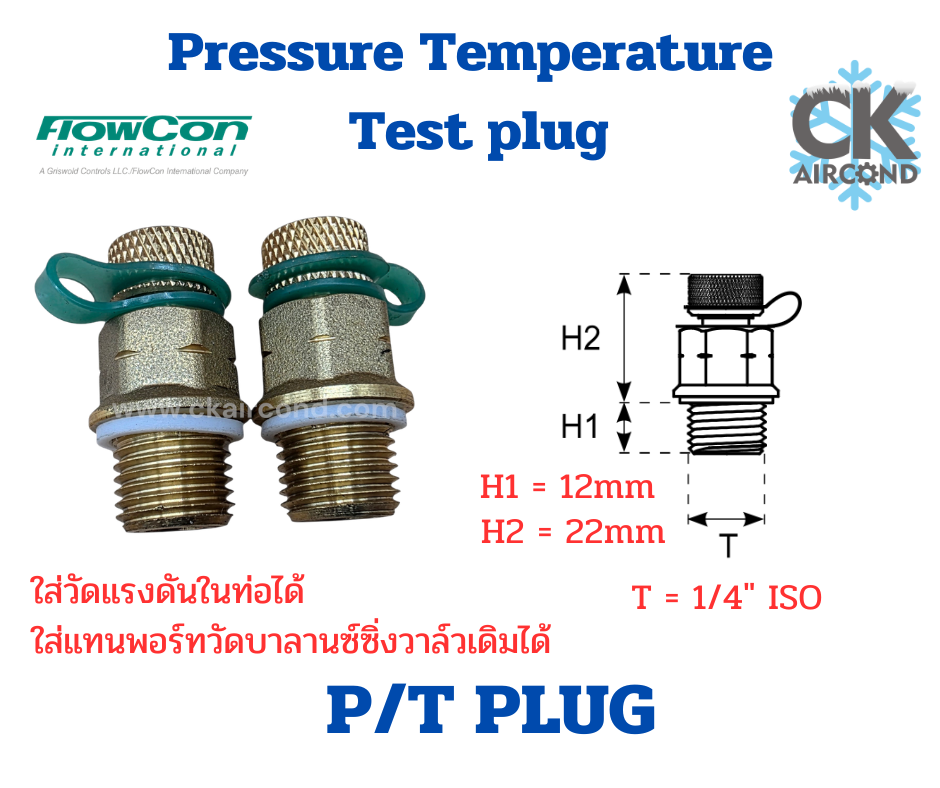

โดยโครงสร้าง test plug เป็นวาล์วขนาดเล็กที่มีแกนซีลยาง (self-sealing core) อยู่ด้านใน เมื่อไม่ได้ใช้งานแกนยางจะปิดสนิทไม่ให้น้ำรั่วซึม เวลาจะวัดค่า ช่างจะถอดฝาครอบเกลียวออก แล้วเสียบเข็ม (probe) ของเกจหรือเทอร์โมมิเตอร์ทะลุผ่านแกนยางเข้าไปสัมผัสกับน้ำในท่อโดยตรง เมื่อดึงเข็มออกแกนยางจะปิดกลับสภาพเดิมโดยอัตโนมัติ ไม่ต้องขันเกลียวเพิ่มหรือใช้ประแจ
ในเอกสารสเปกต่างประเทศบางฉบับ โดยเฉพาะงานระบบท่อทั่วไป อาจเรียกอุปกรณ์กลุ่มนี้ว่า test cock ซึ่งเดิมหมายถึงวาล์วขนาดเล็กสำหรับเปิด-ปิดเพื่อระบายหรือทดสอบในระบบท่อ แต่ในบริบทงานปรับอากาศและชิลเลอร์ มักใช้คำนี้แทนความหมายเดียวกับ test plug หรือ test port valve คือจุดที่เปิดไว้เฉพาะสำหรับตรวจวัดค่า ไม่ใช่วาล์วเปิด-ปิดน้ำแบบวาล์วหลักของระบบ
โครงสร้างและวัสดุที่พบทั่วไป
- ตัวเรือนทำจากทองเหลือง (brass) ทนแรงดันและอุณหภูมิของน้ำเย็น/น้ำร้อนในระบบ HVAC
- แกนซีลด้านในทำจากยางหรือซิลิโคน ต้องเลือกให้ทนอุณหภูมิใช้งานจริง โดยเฉพาะจุดที่อยู่ใกล้เครื่องทำน้ำร้อน
- มีฝาครอบกันฝุ่น/กันกระแทกปิดไว้เมื่อไม่ได้ใช้งาน
test plug NPT ขนาดไหนที่ใช้บ่อยในงานชิลเลอร์
เกลียวต่อของ test plug ส่วนใหญ่เป็นเกลียว NPT (National Pipe Thread) ขนาดที่พบบ่อยในงานชิลเลอร์คือ 1/4″ NPT สำหรับต่อเข้ากับปลอกเกลียวข้างท่อหรือหน้าแปลนวาล์ว และบางรุ่นมีขนาด 1/2″ NPT สำหรับจุดที่ต้องการช่องเปิดกว้างขึ้น การเลือก test plug NPT ให้ตรงขนาดกับเกลียวของเกจวัดแรงดันและเทอร์โมมิเตอร์ที่มีอยู่แล้วเป็นสิ่งสำคัญ เพราะถ้าเกลียวไม่ตรงกันจะต้องใช้ตัวลดเพิ่ม ซึ่งเพิ่มจุดรั่วซึมโดยไม่จำเป็น
ทำไมระบบชิลเลอร์ต้องมี test port valve และพอร์ทวัดน้ำ
ในระบบน้ำเย็น (chilled water system) การวัดค่าความดันและอุณหภูมิที่จุดต่าง ๆ คือหัวใจของการทำ water balancing และการวินิจฉัยปัญหา บาลานซ์ซิ่งวาล์ว (balancing valve) อย่าง Honeywell V4-BLC-GP16 และ V5032Y ที่ ckaircond.com จำหน่ายอยู่ มักออกแบบให้มี balancing valve test port ติดตั้งมาในตัว 2 จุด คือก่อนและหลังตัววาล์ว สำหรับต่อเครื่องวัดผลต่างความดัน (differential pressure) แล้วนำค่าไปคำนวณอัตราการไหลของน้ำ (flow rate) ผ่านตาราง Cv ของวาล์วรุ่นนั้น ๆ จึงเป็นที่มาของคำว่า พอร์ทวัดอัตราการไหล ที่ช่างหน้างานเรียกกัน
พูดง่าย ๆ คือถ้าไม่มี test plug valve chiller หรือพอร์ทวัดน้ำติดตั้งไว้ตามจุดสำคัญ ช่างจะไม่สามารถเช็คได้เลยว่าน้ำไหลผ่านคอยล์ ปั๊ม หรือวาล์วแต่ละตัวมากน้อยแค่ไหน การบาลานซ์ระบบและการหาสาเหตุเมื่อน้ำเย็นไม่พอ (เช่น coil ไม่เย็น, ปั๊มทำงานหนักผิดปกติ) จะทำได้ยากขึ้นมาก
จุดวัดความดันน้ำเย็น chiller ที่นิยมติดตั้ง test plug
ตำแหน่งที่ควรกำหนดพอร์ทวัดความดันและพอร์ทวัดอุณหภูมิไว้ตั้งแต่ขั้นตอนออกแบบระบบ ได้แก่
- ก่อนและหลังปั๊มน้ำเย็น (chilled water pump) เพื่อเช็ค head ของปั๊ม
- ก่อนและหลัง Y-strainer เพื่อดูค่า pressure drop และประเมินว่าตะแกรงอุดตันหรือไม่
- ทางเข้า-ออกของ AHU/FCU coil เพื่อเช็คว่าคอยล์รับน้ำเพียงพอตามที่ออกแบบ
- ทางเข้า-ออกของ chiller barrel (evaporator/condenser) เพื่อดู delta-T และเช็คประสิทธิภาพการแลกเปลี่ยนความร้อน
- คร่อมบาลานซ์ซิ่งวาล์วแต่ละตัวในระบบ สำหรับวัดอัตราการไหลตามที่กล่าวไปข้างต้น
จุดวัดความดันน้ำเย็น chiller เหล่านี้ควรระบุไว้ในแบบ (as-built drawing) ตั้งแต่แรก เพราะถ้าไม่ได้เผื่อพอร์ทไว้ตั้งแต่ต้น การจะเจาะเพิ่มทีหลังต้องหยุดระบบและมีความเสี่ยงเรื่องน้ำรั่วมากกว่าการติดตั้งพร้อมท่อไปตั้งแต่แรก
วิธีใช้งาน test plug ร่วมกับเกจวัดแรงดันและเทอร์โมมิเตอร์
ขั้นตอนการวัดค่าโดยทั่วไปทำได้ไม่ยาก
- ต่อหัวปรับ (gauge adapter) เข้ากับเกลียวของเกจวัดแรงดัน เช่น Pressure Gauge Weksler EA14 หรือเทอร์โมมิเตอร์ เช่น Thermometer Winters TAS131
- เปิดฝาครอบของ test plug ออก
- ค่อย ๆ สอดเข็มวัด (probe) เข้าไปช้า ๆ ผ่านแกนยาง อย่ากระแทกแรง เพราะถ้าความดันในระบบสูงกว่าที่คาด อาจดันเข็มกลับออกมาได้
- รออ่านค่าจนเข็มเกจนิ่ง แล้วบันทึกค่า
- ดึงเข็มออก แกนยางจะปิดสนิทกลับสภาพเดิมทันที ปิดฝาครอบกลับให้เรียบร้อย
ในบางจุดที่ต้องเฝ้าดูค่าต่อเนื่อง เช่น หน้าเครื่องชิลเลอร์ อาจติดตั้งเป็นเกจถาวรร่วมกับ needle valve และ thermowell แทนการใช้ test plug แบบเสียบวัดชั่วคราว ซึ่งเป็นแนวทางที่ต่างกันแต่ใช้อุปกรณ์วัดชุดเดียวกันจากหมวด เกจวัดแรงดันและเทอร์โมมิเตอร์ ของ ckaircond.com
เลือกซื้อ test plug และวาล์ววัดอุณหภูมิและความดันอย่างไรให้เหมาะกับงาน
สำหรับ ผู้รับเหมา ที่กำลังทำสเปกระบบท่อน้ำเย็น ควรกำหนดตำแหน่งและขนาดเกลียว test plug NPT ให้สอดคล้องกับเกจและเทอร์โมมิเตอร์ที่จะใช้จริงหน้างาน และเลือกวัสดุทองเหลืองคุณภาพดีเพื่อลดปัญหาสนิมและการรั่วซึมระยะยาว หากใช้ balancing valve ที่มี test port ในตัวอยู่แล้ว เช่น V4-BLC-GP16 หรือ V5032Y ก็อาจไม่จำเป็นต้องเพิ่ม test plug แยกในจุดนั้นซ้ำ
สำหรับ ฝ่ายจัดซื้อ ควรเทียบว่าจะซื้อเป็นชุด (test plug + เกจ + adapter) จากผู้จำหน่ายรายเดียวเพื่อความสะดวกในการเบิกอะไหล่ในอนาคต หรือจะซื้อแยกชิ้นตามความจำเป็นของแต่ละโครงการ และควรสอบถามสถานะสต๊อกกับตัวแทนจำหน่ายล่วงหน้า เนื่องจากอุปกรณ์กลุ่มนี้มักเป็นสินค้าสั่งเฉพาะ ไม่ใช่สินค้าที่สต๊อกไว้จำนวนมาก
คำถามที่พบบ่อย
test plug กับ test cock ต่างกันอย่างไร
ในทางความหมายดั้งเดิม test cock หมายถึงวาล์วขนาดเล็กสำหรับเปิดระบายหรือทดสอบในงานท่อทั่วไป ส่วน test plug เน้นการเสียบเข็มวัดผ่านแกนยางแบบปิดสนิทในตัว แต่ในวงการ HVAC/ชิลเลอร์ทั้งสองคำมักถูกใช้แทนกันเพื่อสื่อถึงพอร์ทวัดความดัน-อุณหภูมิแบบเดียวกัน
พอร์ทวัดน้ำต้องใช้เข็มวัดแบบไหน
ต้องใช้ probe หรือ gauge adapter ที่มีขนาดเส้นผ่านศูนย์กลางเหมาะกับแกนยางของ test plug รุ่นนั้น ๆ ส่วนใหญ่ต่อเข้ากับเกลียว NPT ของเกจวัดแรงดันหรือเทอร์โมมิเตอร์ที่มีอยู่แล้ว ไม่จำเป็นต้องซื้อเกจแยกไว้ทุกจุด
ควรติดตั้ง test port valve ตรงจุดไหนของระบบชิลเลอร์ให้ได้ค่าที่แม่นยำที่สุด
ควรอยู่ในช่วงท่อตรง ห่างจากข้องอหรือจุดแยกท่ออย่างน้อยประมาณ 5 เท่าของขนาดท่อด้านต้นน้ำ และ 2 เท่าด้านปลายน้ำ เพื่อลดผลกระทบจากความปั่นป่วนของการไหล (turbulence) ที่ทำให้ค่าที่อ่านได้คลาดเคลื่อน
balancing valve ที่มี test port ในตัว ต่างจาก test plug แยกชิ้นอย่างไร
balancing valve test port ถูกออกแบบมาเฉพาะสำหรับวัดผลต่างความดันคร่อมวาล์วเพื่อคำนวณอัตราการไหล ส่วน test plug แยกชิ้นสามารถติดตั้งเพิ่มได้ที่จุดใดก็ได้ตามท่อ เพื่อวัดความดันหรืออุณหภูมิของน้ำ ณ จุดนั้นโดยตรง ไม่ผูกกับวาล์วตัวใดตัวหนึ่ง
**ckaircond.com มี test plug ขายไหม**
ปัจจุบันยังไม่มี SKU test plug/test cock แยกชิ้นในแคตตาล็อกออนไลน์ แต่มีเกจวัดแรงดัน เทอร์โมมิเตอร์ thermowell และบาลานซ์ซิ่งวาล์วที่มี test port ในตัวจำหน่ายอยู่แล้ว หากต้องการจัดหา test plug เพิ่มเติม แนะนำติดต่อทีมขายเพื่อสอบถามโดยตรง
หากโครงการของท่านกำลังวางแบบระบบน้ำเย็นและต้องการคำแนะนำเรื่องตำแหน่งพอร์ทวัดน้ำ การเลือกเกจวัดแรงดัน เทอร์โมมิเตอร์ หรือบาลานซ์ซิ่งวาล์วที่มี test port ในตัวให้เหมาะกับงาน ทีมงาน ckaircond.com ยินดีให้คำปรึกษาและจัดทำใบเสนอราคาให้ ติดต่อสอบถามได้ทันที
