MVN7220 หัวขับบอลวาล์ว Honeywell สเปคและตารางเปรียบเทียบ

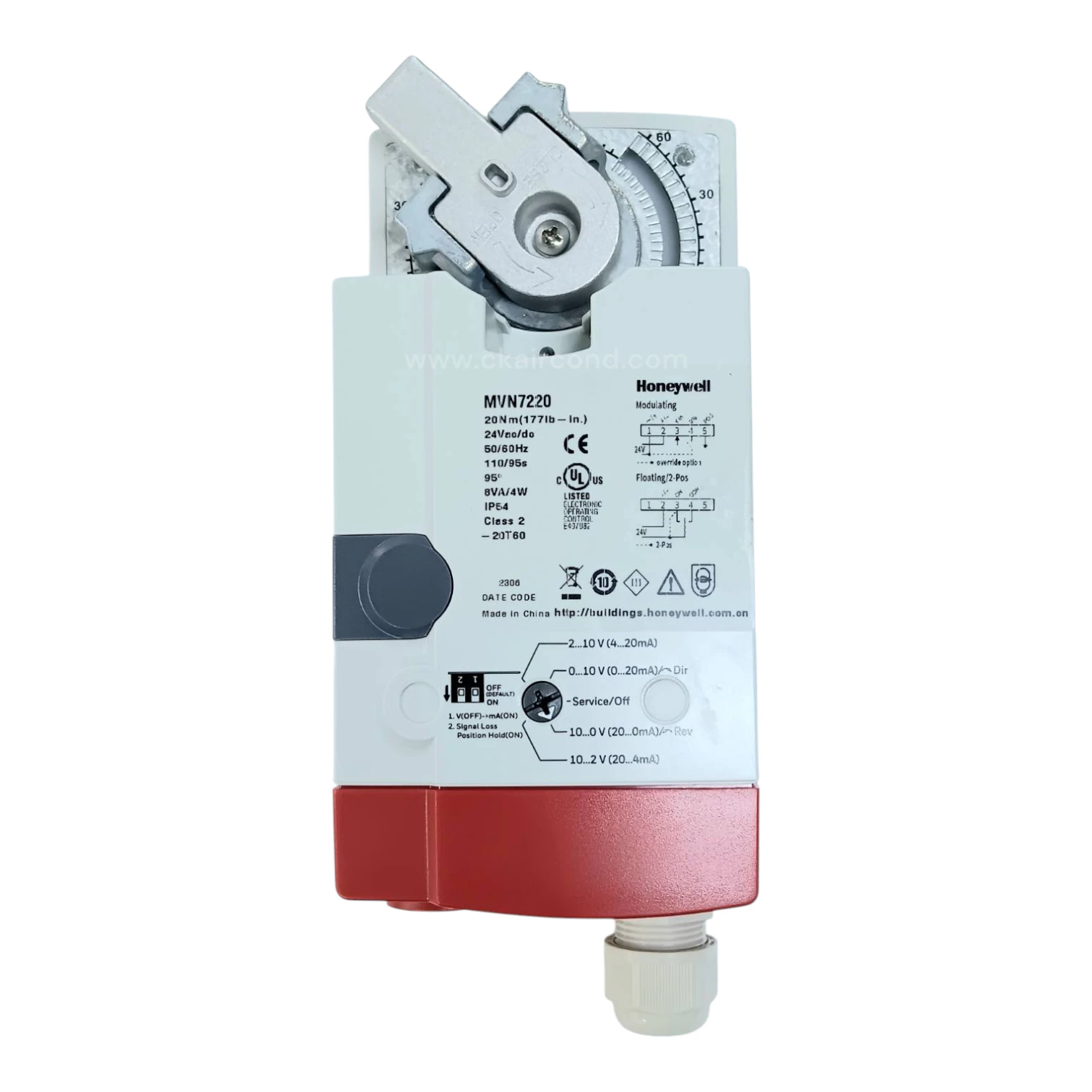

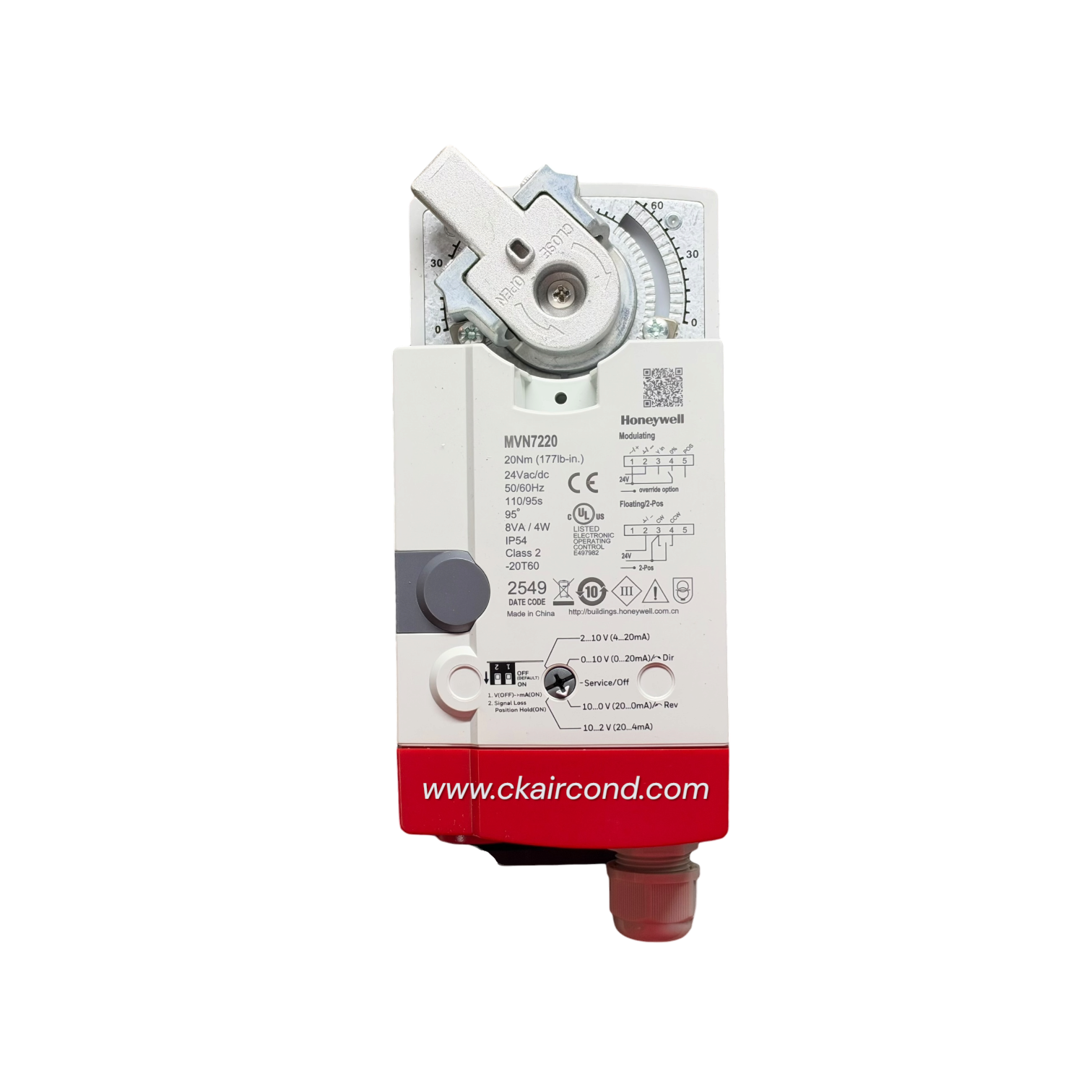

MVN7220 คือ actuator (หัวขับ) ในซีรีส์ MVN ของ Honeywell ออกแบบมาใช้ร่วมกับ Ball Valve ซีรีส์ VBA16P และ VBA16F โดยเฉพาะ ให้แรงบิด 20 Nm ควบคุมแบบ modulating ด้วยสัญญาณ 0(2)~10V เหมาะกับงานที่ต้องปรับอัตราการไหลแบบต่อเนื่อง ไม่ใช่แค่เปิด-ปิด บทความนี้รวมสเปคเต็ม ตารางเปรียบเทียบรุ่นในซีรีส์เดียวกัน และตารางวาล์วที่ใช้งานร่วมกันได้ เพื่อให้เลือกอุปกรณ์ได้ตรงหน้างาน
สเปคทางเทคนิค MVN7220
| รายการ | ค่า |
|---|---|
| ใช้งานร่วมกับวาล์ว | VBA16P, VBA16F Series |
| Torque | 20 Nm |
| Control signal | 0(2)~10V |
| Control mode | Modulating / Floating / On-Off |
| Working power supply | 24Vac/dc |
| Power consumption | 8VA |
| Running time | 95s~110s |
| Direction of rotation | Adjustable |
| Internal auxiliary switch | ไม่มี (ต้องใช้ external SW2-CN) |
| Level of protection | IP54 |
| Operating temperature | -20~60°C |
| Storage temperature | -30~80°C |
| Weight | 1.45 kg |
| Certification | CE |

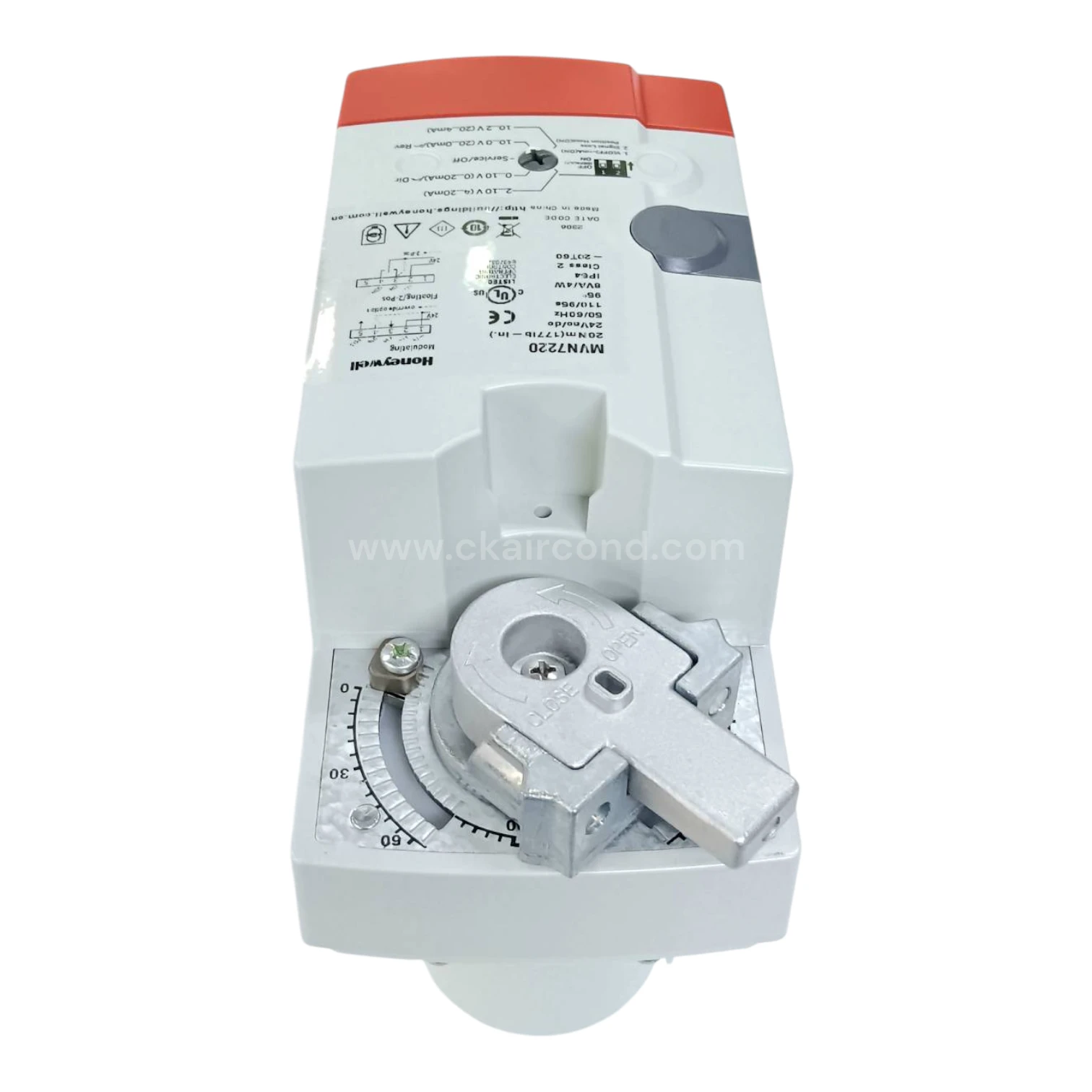

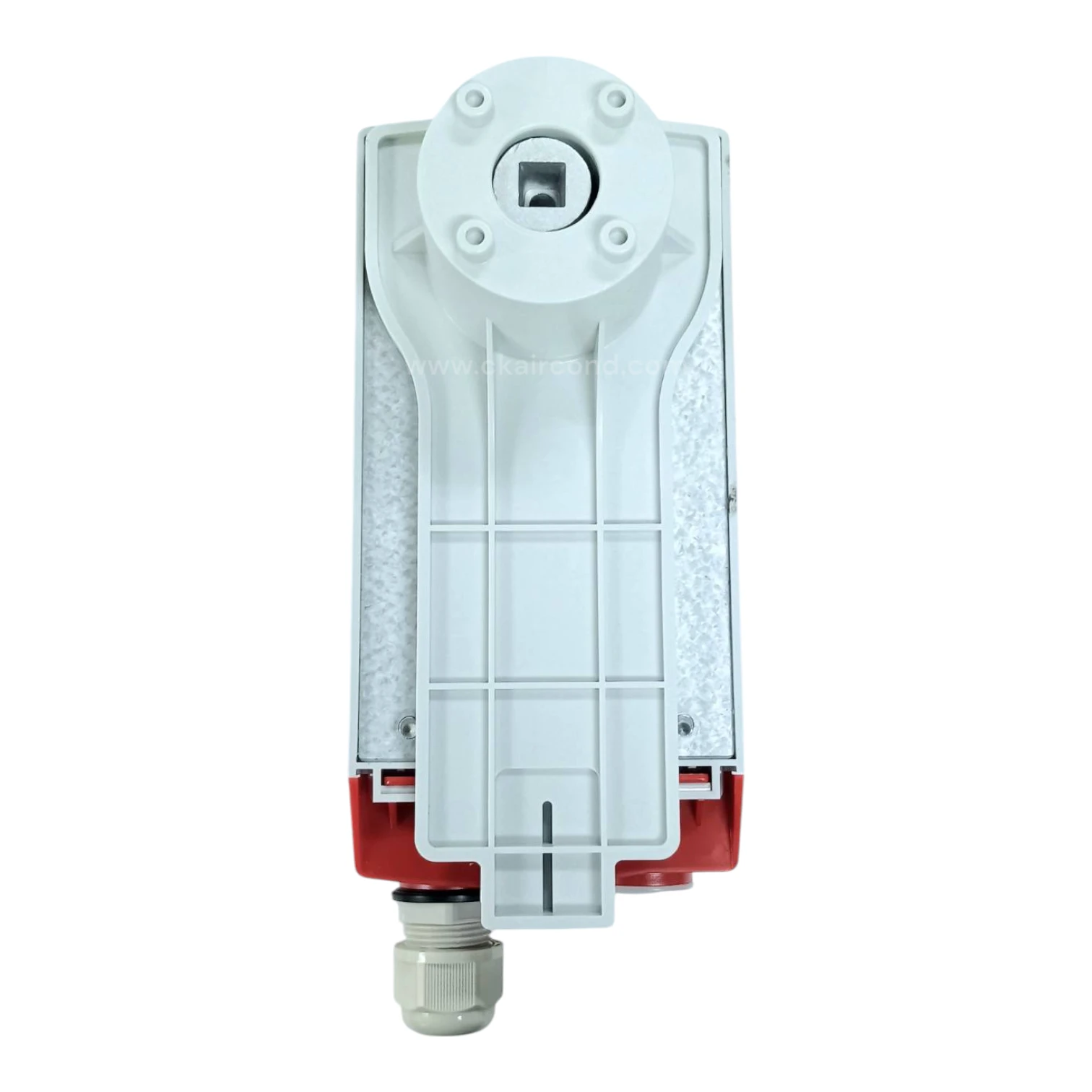

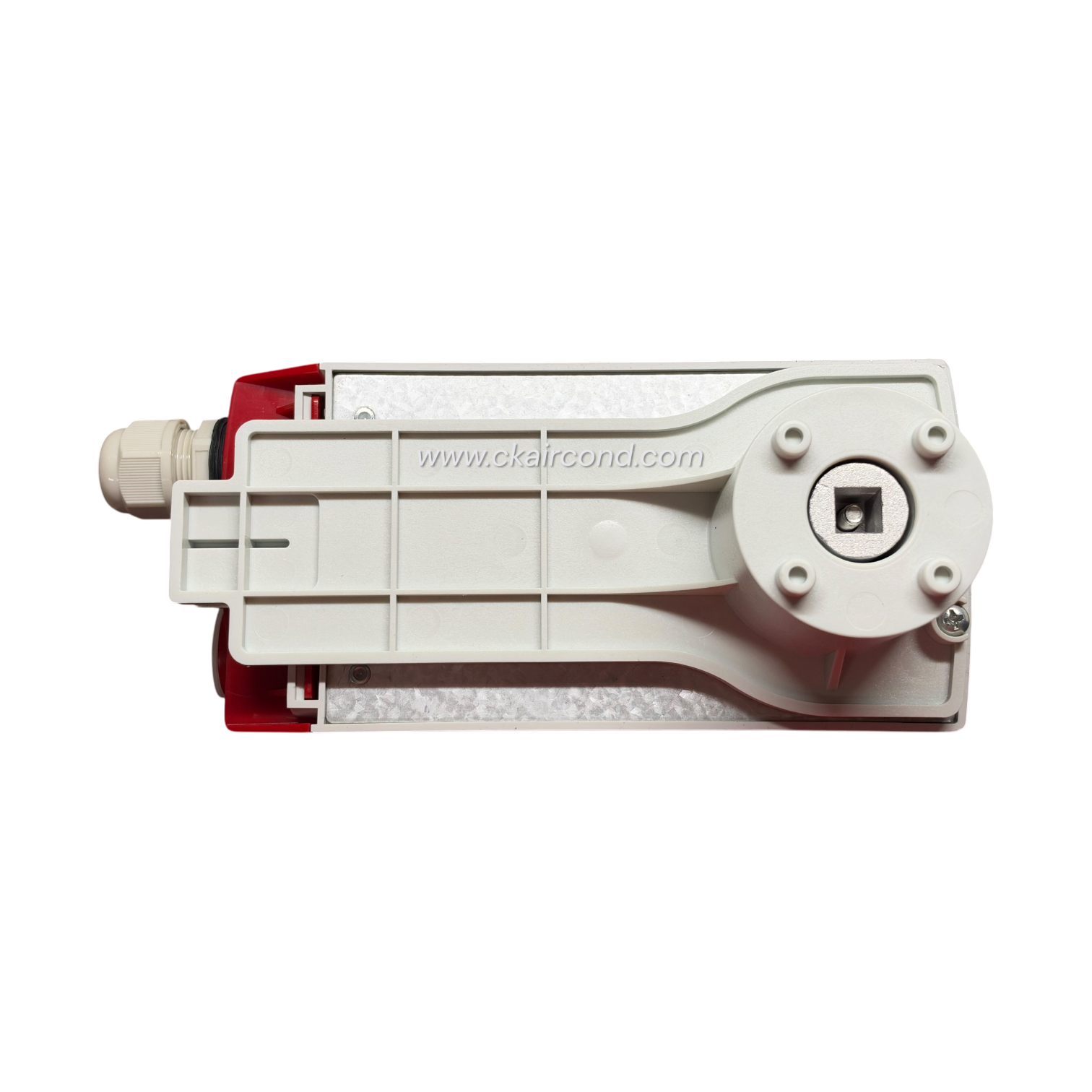

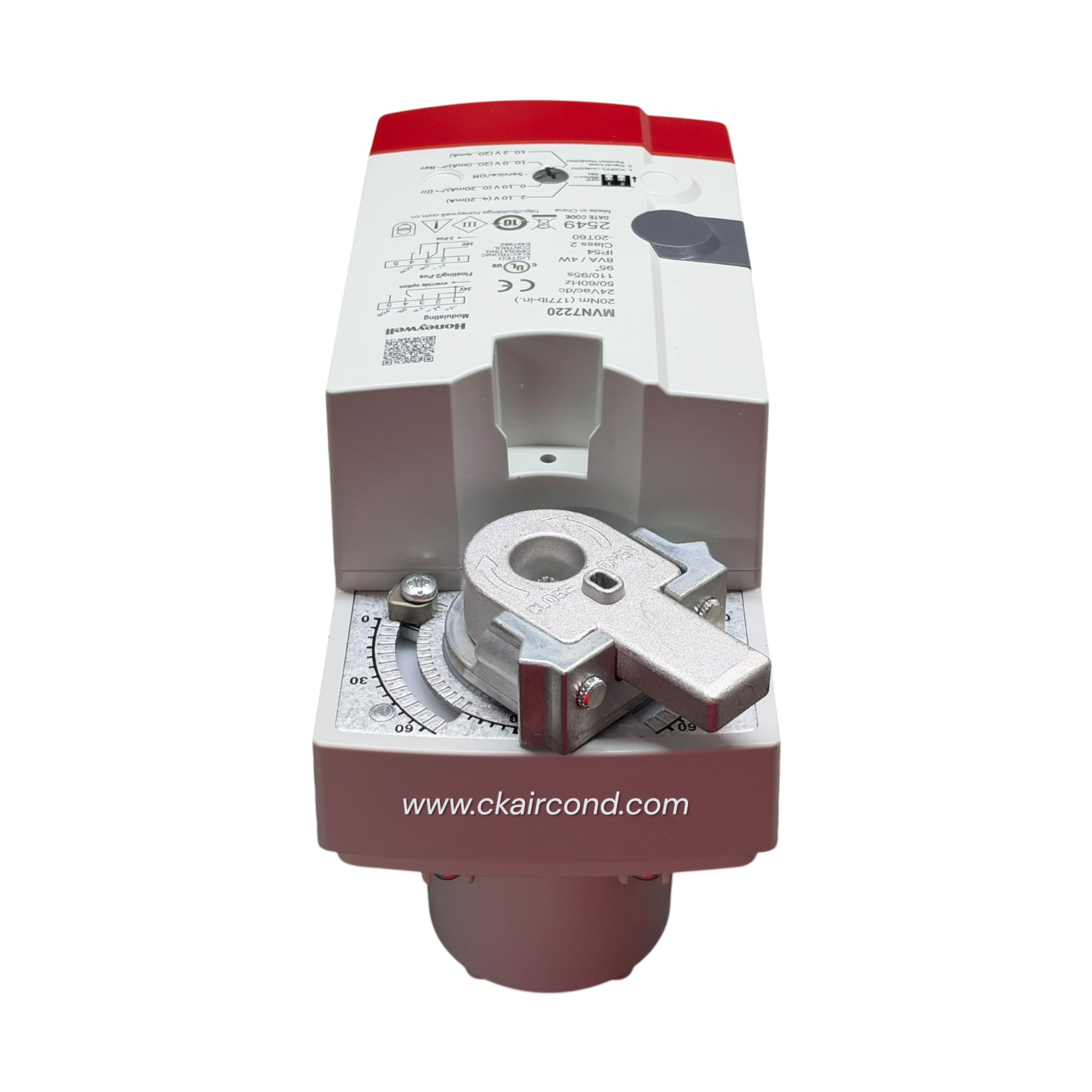

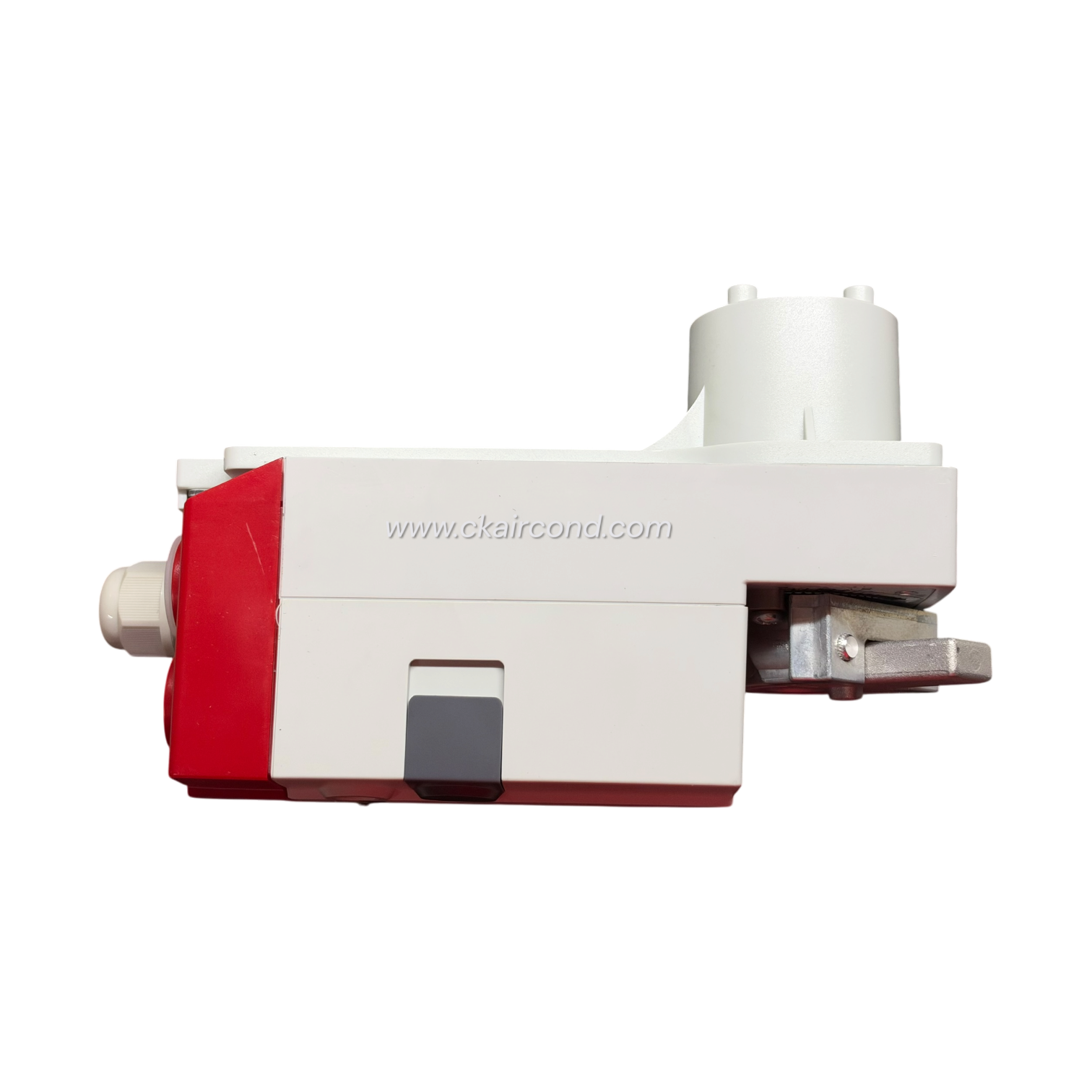

ตัวเรือนมี mounting bracket ติดตั้งมาให้พร้อม และมี overload protection ในตัว
เปรียบเทียบรุ่นในซีรีส์ MVN (แรงบิด 20 Nm)
| Model | Control signal | Power supply | Control mode | Power | Weight (kg) |
|---|---|---|---|---|---|
| MVN6120 | On-Off | 24Vac/dc | Floating/On-Off | 8VA | 1.45 |
| MVN4620 | On-Off | 230Vac | Floating/On-Off | 10VA | 1.45 |
| MVN7220 | 0(2)~10V | 24Vac/dc | Modulating/Floating/On-Off | 8VA | 1.45 |
ทั้งสามรุ่นให้ torque เท่ากันที่ 20 Nm และ running time 95s~110s เท่ากัน ต่างกันที่สัญญาณควบคุมและไฟเลี้ยง เลือกตามระบบ BMS หรือ controller ที่ใช้งานอยู่
ใช้ร่วมกับวาล์วรุ่นใดได้บ้าง
| วาล์ว | Size DN | Kvs (m³/h) | Close-off pressure | Actuator torque ที่ต้องใช้ |
|---|---|---|---|---|
| VBA16P065 | 65 | 51 | 1600 kPa | 20 Nm |
| VBA16P080 | 80 | 81 | 1600 kPa | 20 Nm |
| VBA16F065 | 65 | 68 | 700 kPa | 20 Nm |
| VBA16F080 | 80 | 100 | 700 kPa | 20 Nm |
วาล์วทั้ง 4 รุ่นนี้ต้องใช้ actuator แรงบิด 20 Nm เท่านั้น (กลุ่ม MVN..20) การใช้ actuator แรงบิดต่ำกว่าอาจปิด-เปิดวาล์วไม่สนิทตามค่า close-off pressure ที่กำหนด ดูตัวอย่างหัวขับซีรีส์เดียวกันที่ใช้กับวาล์วชุดนี้ได้ที่ MVN7505 Honeywell Ball Valve Actuator
หากต้องการต่อ auxiliary switch เพิ่มเติม ใช้รุ่น SW2-CN (2×SPDT, AC110/230V, 5A resistive / 3A inductive) ต่อภายนอกตัวเรือน เนื่องจาก MVN7220 ไม่มี internal switch มาให้
คำถามที่พบบ่อย (FAQ)
MVN7220 ใช้กับวาล์วขนาดไหนได้บ้าง
ใช้ได้กับ VBA16P065, VBA16P080, VBA16F065 และ VBA16F080 ซึ่งทุกไซส์ในกลุ่มนี้ต้องการ actuator แรงบิด 20 Nm ตรงกับ MVN7220 พอดี
MVN7220 ต้องการไฟเลี้ยงเท่าไหร่
ใช้ไฟเลี้ยง 24Vac/dc กินไฟ 8VA และรับสัญญาณควบคุมแบบ modulating 0(2)~10V
MVN7220 มี auxiliary switch ในตัวไหม
ไม่มี ตัวเรือนไม่มี internal auxiliary switch หากต้องการฟังก์ชันนี้ต้องสั่งรุ่น SW2-CN มาต่อเพิ่มจากภายนอก
หากต้องการใบเสนอราคา MVN7220 หรือปรึกษาการเลือกหัวขับให้เข้ากับวาล์วที่ใช้งานอยู่ ติดต่อร้าน ซี.เค.แอร์คอนด์ ได้โดยตรง ทีมงานยินดีตรวจสอบสเปคให้ตรงกับหน้างานก่อนสั่งซื้อ
