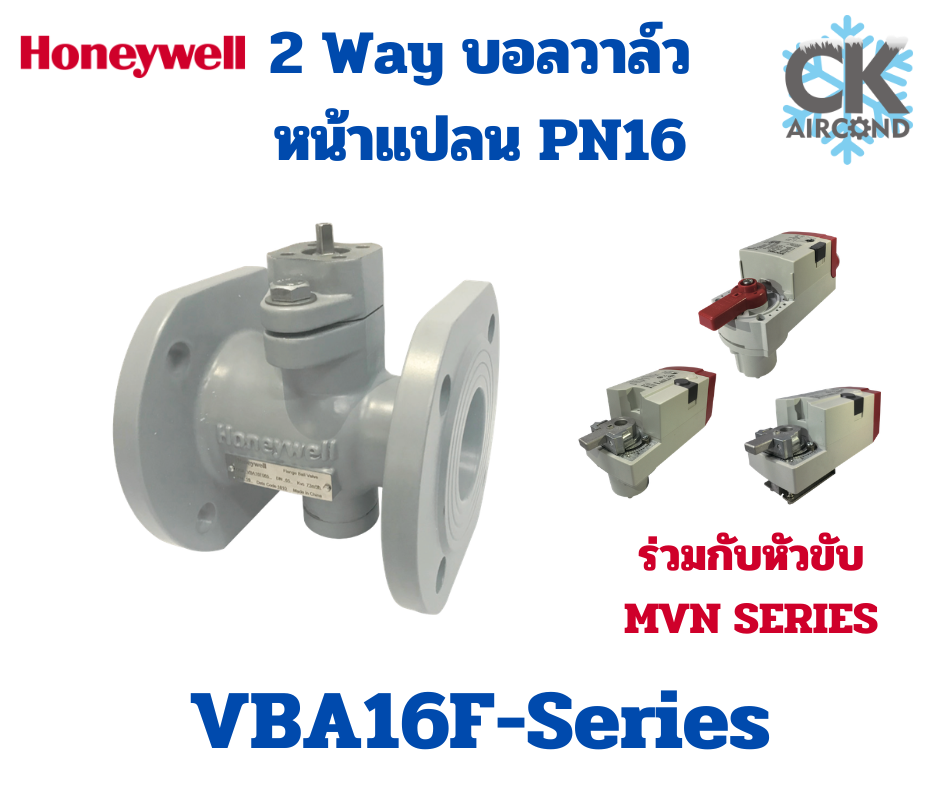

VBA16F-Series บอลวาล์วหน้าแปลน Honeywell DN65-150
VBA16F-Series คือบอลวาล์วควบคุมน้ำแบบ 2 ทาง (Two-way Control Ball Valve) ชนิดเชื่อมต่อแบบหน้าแปลน (Flanged) จาก Honeywell ออกแบบมาสำหรับงานควบคุมการไหลของน้ำในระบบท่อน้ำเย็น (Chilled Water) และระบบ HVAC ของอาคารพาณิชย์ อาคารสำนักงาน โรงพยาบาล และอาคารสาธารณะ ครอบคลุมขนาดตั้งแต่ DN65 ถึง DN150 รองรับแรงดันใช้งาน PN16 ในหน้านี้ทีมงาน CKAIRCOND รวบรวมสเปกทางเทคนิค ตารางรุ่นย่อยครบทุกไซซ์ ขนาดมิติสำหรับงานออกแบบ วัสดุที่ใช้ผลิต และหัวขับที่ใช้งานร่วมกัน (MVN Series) ไว้ให้ครบในหน้าเดียว เพื่อให้ฝ่ายจัดซื้อและวิศวกรผู้รับเหมาเปรียบเทียบและเลือกรุ่นที่ตรงกับหน้างานได้ง่ายที่สุด พร้อมช่องทางขอใบเสนอราคาด้านล่างของหน้า
( มีส่วนลดพิเศษ โปรดติดต่อฝ่ายขาย ID: @ckaircond )
รายละเอียด : VBA16F Series สั่งแยกกับชุดบอลวาล์ว
ติดต่อสั่งซื้อของ ขอ Wiring วงจรการติดตั้งได้เลย
VBA16F-Series คืออะไร
VBA16F-Series เป็นวาล์วบอลควบคุม (Control Ball Valve) ที่ออกแบบให้ทำงานได้ทั้งแบบ Modulating (ปรับสัดส่วนการไหลตามสัญญาณควบคุม) และแบบ On/Off ตัวบอลเป็นทรงตัด V (V-shaped ball) ทำให้ได้คุณลักษณะการไหลแบบ Equal Percentage ซึ่งเหมาะกับระบบที่มีการเปลี่ยนแปลงความดันตกคร่อมวาล์วมาก
คุณสมบัติเด่นของ VBA16F-Series:
- คุณลักษณะการไหลแบบ Equal Percentage Flow Characteristic
- อัตราการรั่วซึมต่ำ (Low Leakage Rate)
- แรงบิดขับเคลื่อนต่ำ (Low Driving Torque) ทำให้เลือกใช้หัวขับขนาดเล็กลงได้
- ลูกบอลและก้านวาล์ว (Ball & Stem) ผลิตจากสเตนเลส
- ลูกบอลทรงตัด V (V-shaped Ball) เพิ่มความแม่นยำในการควบคุม
- รองรับอัตราการไหลสูง (High Flow Capacity)
สเปกทางเทคนิคของ VBA16F-Series
| รายการ | ค่าสเปก |
|---|---|
| ขนาด (Size) | DN65 – DN150 |
| แรงดันใช้งานพิกัด (Nominal Pressure) | PN16 |
| คุณลักษณะการไหล (Flow Characteristic) | Equal Percentage |
| ช่วงควบคุม (Rangeability) | 50:1 |
| อัตราการรั่วซึม (Leakage Rate) | ≤0.01% ของ Kvs |
| การเชื่อมต่อ (Connection) | หน้าแปลน (Flange) ตามมาตรฐาน ISO7005-2 |
| ของไหลที่ใช้งานได้ (Medium) | น้ำ หรือของเหลวที่เป็นกลาง (Neutral Liquid) |
| ช่วงอุณหภูมิของไหล (Medium Temperature) | -5 ถึง 120 °C |
วัสดุที่ใช้ผลิต VBA16F-Series
| ส่วนประกอบ | วัสดุ |
|---|---|
| ตัวเรือนวาล์ว (Valve Body) | เหล็กหล่อเหนียว Ductile Iron QT450-10 |
| ลูกบอล (Ball) | สเตนเลส (Stainless Steel) |
| ก้านวาล์ว (Stem) | สเตนเลส (Stainless Steel) |
| ซีทวาล์ว (Seat) | PTFE |
| ฝาครอบด้านล่าง (Bottom Cover) | เหล็กกล้าคาร์บอน (Carbon Steel) |
| โอริง (O-ring) | FPM |
| สปริง (Spring) | สเตนเลส (Stainless Steel) |
| น็อตยึดปลอกอัด (Gland Nut) | เหล็กหล่อเหนียว Ductile Iron QT450-10 |
ตารางรุ่นย่อย VBA16F-Series ทุกไซซ์ (DN65-DN150)
ด้านล่างคือรุ่นย่อยทั้งหมดของ VBA16F-Series พร้อมค่า Kvs (flow coefficient), แรงดันปิดสนิท (Close-off Pressure) และแรงบิดหัวขับที่ต้องใช้ในแต่ละไซซ์ เพื่อให้เลือกคู่กับหัวขับ MVN Series ได้ถูกรุ่น
| ขนาด (DN) | รุ่น (Model) | Kvs | Close-off Pressure (kPa) | แรงบิดหัวขับ (Nm) | หัวขับที่ใช้ได้ |
|---|---|---|---|---|---|
| DN65 | VBA16F065 | 68 | 700 | 20 | MVN..20 |
| DN80 | VBA16F080 | 100 | 700 | 20 | MVN..20 |
| DN100 | VBA16F100 | 160 | 700 | 34 | MVN..34 |
| DN125 | VBA16F125 | 250 | 700 | 34 | MVN..34 |
| DN150 | VBA16F150 | 360 | 400 | 34 | MVN..34 |
ขนาดมิติ (Dimension) สำหรับงานออกแบบและติดตั้ง
หน่วยเป็นมิลลิเมตร (mm) ยกเว้นน้ำหนักซึ่งเป็นกิโลกรัม (Kg)
| รุ่น | L | L1 | K | K1 | D | D1 | H | H1 | N×ØE | น้ำหนัก (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| VBA16F065 | 170 | 85 | 165 | 82.5 | 185 | 145 | 103 | 312.5 | 4×19 | 11 |
| VBA16F080 | 180 | 90 | 182 | 91 | 200 | 160 | 118 | 336 | 8×19 | 12.5 |
| VBA16F100 | 190 | 95 | 200 | 100 | 220 | 180 | 130 | 357 | 8×19 | 15.5 |
| VBA16F125 | 200 | 120 | 230 | 115 | 250 | 210 | 145 | 365 | 8×19 | 20.5 |
| VBA16F150 | 210 | 130 | 265 | 132.5 | 285 | 240 | 163 | 400.5 | 8×23 | 26 |
VBA16F-Series เหมาะกับงานใดบ้าง
- ระบบท่อน้ำเย็น (Chilled Water) และน้ำร้อนของชิลเลอร์ในอาคารพาณิชย์และอาคารสำนักงานขนาดใหญ่
- จุดควบคุมหลัก (Main Header) ของระบบ AHU ที่ต้องการวาล์วขนาดใหญ่ตั้งแต่ DN65 ขึ้นไป
- โรงพยาบาล ห้างสรรพสินค้า โรงงานอุตสาหกรรม ที่มีท่อเมนขนาดใหญ่และต้องการควบคุมการไหลแบบ Modulating หรือ On/Off
- งานปรับปรุง/ทดแทนวาล์วหน้าแปลนเดิมที่ครบอายุการใช้งาน
สำหรับภาพรวมของ Control Valve และหลักการทำงานร่วมกับหัวขับและ Room Thermostat สามารถอ่านเพิ่มเติมได้ที่ Control Valve คืออะไร? พร้อมวิธีเลือกใช้งานอย่างเหมาะสม หรือดูสินค้าวาล์ว 2 ทางรุ่นอื่นๆ ในหมวด 2Way Valve Honeywell
ทำไมต้องเลือกซื้อ VBA16F-Series กับ CK Aircond
- นำเข้าและจัดจำหน่ายวาล์ว Honeywell สเปกตรงตามแคตตาล็อกผู้ผลิต
- มีให้เลือกครบทุกไซซ์ DN65-DN150 พร้อมหัวขับ MVN Series ที่ใช้งานร่วมกันได้
- ทีมงานให้คำปรึกษาเลือกรุ่นและหัวขับให้ตรงกับหน้างานจริง
- รองรับงานสั่งซื้อทั้งแบบชิ้นเดียวและแบบโครงการ (Project/Wholesale)
- ออกใบเสนอราคาและให้ข้อมูลสเปกเพิ่มเติมได้รวดเร็ว
วิธีขอใบเสนอราคา VBA16F-Series
แจ้งขนาด (DN) และจำนวนที่ต้องการ พร้อมระบุว่าต้องการหัวขับ MVN Series แบบ On/Off, Floating หรือ Modulating ทีมขายของ CK Aircond จะช่วยตรวจสอบสเปกและจัดทำใบเสนอราคาให้ ติดต่อได้ที่หน้า
ติดต่อเรา โทร 080-826-5970 หรือ Line @ckaircond
คำถามที่พบบ่อย
VBA16F-Series ต่างจาก VBA16P-Series อย่างไร
VBA16P-Series เป็นรุ่นเชื่อมต่อแบบเกลียว (Threaded, BSPP) ขนาด DN20-DN80 เหมาะกับท่อขนาดเล็ก ส่วน VBA16F-Series เป็นรุ่นเชื่อมต่อแบบหน้าแปลน (Flanged) ขนาด DN65-DN150 เหมาะกับท่อเมนขนาดใหญ่ที่ต้องการแรงดันใช้งาน PN16
VBA16F-Series ใช้หัวขับรุ่นไหนได้บ้าง
ใช้งานร่วมกับหัวขับตระกูล MVN Series ของ Honeywell โดยไซซ์ DN65-DN80 ใช้แรงบิด 20 Nm (MVN..20) และไซซ์ DN100-DN150 ใช้แรงบิด 34 Nm (MVN..34) หัวขับมีให้เลือกทั้งแบบ On-Off, Floating และ Modulating
Kvs คืออะไร และมีผลต่อการเลือกไซซ์อย่างไร
Kvs คือค่าสัมประสิทธิ์การไหล (Flow Coefficient) ที่วาล์วเปิดสุด บอกว่าที่ความดันตกคร่อม 1 บาร์ วาล์วจะให้อัตราการไหลของน้ำได้กี่ลูกบาศก์เมตรต่อชั่วโมง การเลือกไซซ์ควรคำนวณจากอัตราการไหลจริงของระบบเทียบกับค่า Kvs ของแต่ละรุ่น ไม่ใช่เลือกตามขนาดท่อเพียงอย่างเดียว
VBA16F-Series ทนอุณหภูมิและแรงดันได้เท่าไหร่
รองรับของไหลที่อุณหภูมิ -5 ถึง 120 °C และแรงดันใช้งานพิกัด PN16 โดยมีค่าแรงดันปิดสนิท (Close-off Pressure) 700 kPa สำหรับไซซ์ DN65-DN125 และ 400 kPa สำหรับ DN150
หากต้องการสเปกเพิ่มเติม ราคาปัจจุบัน หรือให้ทีมงานช่วยเลือกรุ่น VBA16F-Series ให้ตรงกับระบบของท่าน สามารถติดต่อฝ่ายขาย CK Aircond เพื่อขอใบเสนอราคาได้ทันที
